SMTCL 10000rpm FANUC 3 eixos centro de usinagem vertical VMC850Q 4 eixos CNC fresadora com plataforma giratória

Marca: SMTCL
Número do modelo: VMC850Q
Local de Origem: China
Certificação: CE ISO
Quantidade mínima de pedido: 1 conjunto
Capacidade de fornecimento: 50 grupos pelo mês

Detalhes do produto


Marca: SMTCL tipo: VMC850Q VMC1000Q VMC1100Q
Nome do produto: Centro fazendo à máquina vertical Tamanho da mesa (L×W): 1000×500mm
Carga máxima na mesa: 600Kg Curso do eixo X: 850mm
Curso do eixo Y: 500mm Curso do eixo Z: 540mm
A.T.C.: 24 ATC com braço robótico
Destacar

Centro fazendo à máquina vertical de 3 linhas centrais

,

O número de veículos a motor não deve exceder:

,

centro fazendo à máquina vertical do cnc de 4 linhas centrais

Descrição do produto

SMTCL 10000rpm FANUC 3 eixos centro de usinagem vertical VMC850Q 4 eixos CNC fresadora com plataforma giratória

Descrição do produto:

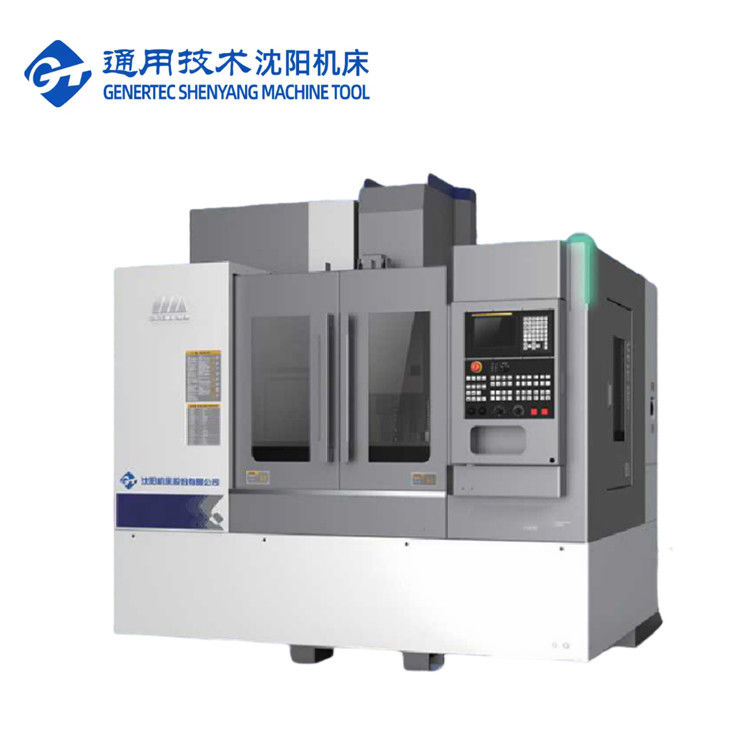

SMTCL VMC850Q Centro de usinagem vertical de 3 eixos Máquina de fresagem CNC 4 eixos Centro de usinagem vertical CNC
Esta nova geração VMC850Q centro de usinagem vertical adota layout quadro vertical, estrutura de deslizamento cruzado, coluna de arenque rígido alto, caixa de fuso trapezoidal invertida, baixo centro de gravidade,Cama rígida alta, três eixos de trilho de guia de rolos, para garantir a máquina boa precisão de funcionamento, alta resistência e excelente estabilidade de precisão; A estrutura da máquina é simples e compacta, a área do chão é pequena,é propício para a montagem da linha automáticaPode ser fresagem de superfície, perfuração, perfuração, revestimento, processamento de superfície 2D e 3D, toque e outros processos de integração de usinagem de alta precisão.alta velocidade e alta eficiênciaInteligente e estável.
Características do produto:

1"Construção de alta rigidez e estabilidade"

* Leito de fundição integral de alta resistência

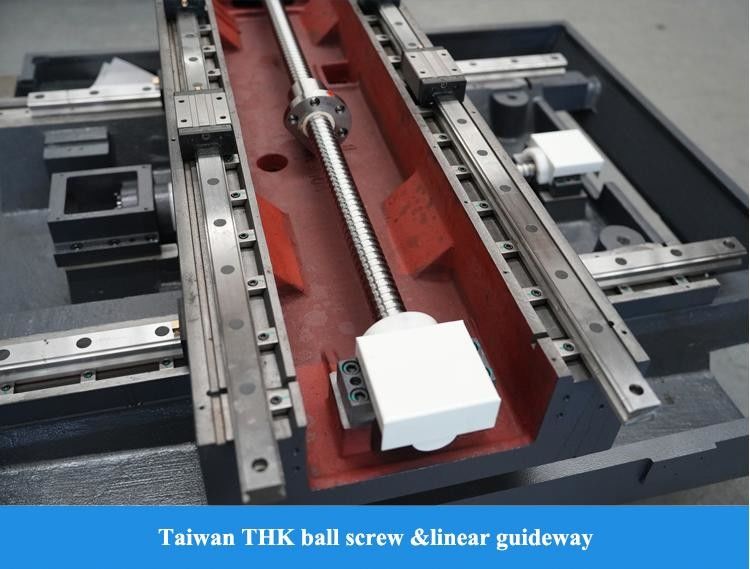

* Guia de rolamento de três eixos da classe P

* Coluna de espessura longa de espinha de arenque

2, Boa precisão e retenção de precisão
* Parafuso de chumbo pré-tirado C3
* Tecnologia de simetria térmica
* Tecnologia de compensação de erros
3Segurança, protecção do ambiente, produtividade eficiente
* Troca rápida de três eixos 48 m/min
* Fuso directo 12000 RPM

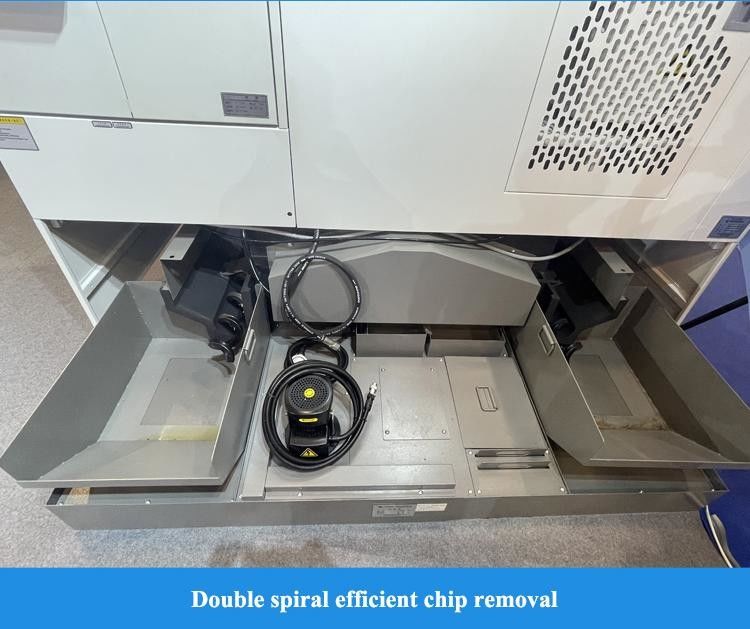

* Extractor de chips em espiral dupla
Detalhes do produto:
Característica 1: Estabilidade e fiabilidade - Ensaios abrangentes, desempenho consistente através de ensaios comparativos
7 conjuntos de equipamento de ensaio de desempenho por lotes, 7 conjuntos de equipamento de ensaio de corte
22 elementos de ensaio de desempenho e 25 elementos de ensaio de corte por equipamento

SMTCL 10000rpm FANUC 3 eixos centro de usinagem vertical VMC850Q 4 eixos CNC fresadora com plataforma giratória

Avaliação por terceiros: nível de desempenho líder

SMTCL 10000rpm FANUC 3 eixos centro de usinagem vertical VMC850Q 4 eixos CNC fresadora com plataforma giratória

Característica 2:Capacidade de usinagem de alta qualidade - Alta precisão, tecnologia de controlo de marcação das articulações da ferramenta; acabamento de superfície elevado, rugosidade Ra 0,8 μm
Nome da peça: peça de ensaio de marcação da articulação da ferramenta
Indústria: Veículos de novas energias, robótica; material (AL6061)
Dimensões da peça: 200×150×20 mm
Dificuldades de processo:
* Marcas de juntas de ferramentas na superfície da peça
* Teste a estabilidade do fuso da máquina e da máquina
* Requisitos de qualidade das superfícies

SMTCL 10000rpm FANUC 3 eixos centro de usinagem vertical VMC850Q 4 eixos CNC fresadora com plataforma giratória

Característica 3:Capacidade de usinagem de ultra-micro-precisão - Alta estabilidade, usinagem de agulhas finas de φ0,08 mm
Nome da peça: D0.2mm de gravação por usinagem
Indústria: Semicondutores, medicina, etc.; material: AL7075
Dimensões da peça: φ40×30 mm
Dificuldades de processo:
* Fraca rigidez da posição de usinagem, propensa à deformação
* Ensaios de controlo e estabilidade da alimentação da máquina-ferramenta
* Controle preciso da saída e configuração das ferramentas
* Tecnologia de remoção de borras de superfície

SMTCL 10000rpm FANUC 3 eixos centro de usinagem vertical VMC850Q 4 eixos CNC fresadora com plataforma giratória

SMTCL 10000rpm FANUC 3 eixos centro de usinagem vertical VMC850Q 4 eixos CNC fresadora com plataforma giratória


Parâmetros do produto:

Ponto
Unidade
VMC850Q
VMC1000Q
VMC1100Q
Capacidade
Viagem no eixo X
mm
850
1000
1100
Viagem no eixo Y
mm
500
500
620
Viagem no eixo Z
mm
540
540
600
Nave do fuso para a superfície da mesa
mm
120 a 660
120 a 660
120-720
Nave do fuso para a superfície da coluna
mm
640
640
743
Tabela de trabalho
Tamanho da mesa (L×W)
mm
1000 × 500
1200×500
1300×610
Carga máxima na mesa
Quilos
600
600
1000
Tamanho da ranhura em T
mm
18×5
18×5
18×5
Espinha
Velocidade do fuso
RPM
10000
10000
10000
Esferas de fusão
mm
7/24 cónico
7/24 cónico
7/24 cónico
BT2 serviços de informação
BT2 serviços de informação
BT2 serviços de informação
Motor de fusão
kW
7.5/11
7.5/11
A Bíblia, 15/11
Torque de saída máximo
N.m
35.8/70
35.8/70
52.5/95.5
Tipo de accionamento do fuso

Cinturão dentário síncrono
Ferramentas
Modelo de porta-ferramentas

MT3 MT3 MT4
Modelo de pernilha

MAS 403 P40T-I
Taxa de alimentação
X,Y,Z travessia rápida
m/min
48/48/48
3 eixos motor de potência ((X/Y/Z)
kW
1.8/1.8/3
1.8/1.8/3
3/3/3
Torque motor de 3 eixos ((X/Y/Z)
N·m
11/11/20
11/11/20
20/20/20
Taxa máxima de alimentação de corte
mm/min
1-20000
A.T.C.
Tipo
pc
ATC com braço robótico
Modo

Seleção da ferramenta mais próxima em ambos os sentidos
Capacidade
Pcs
24
Comprimento máximo da ferramenta
mm
300
Peso máximo da ferramenta
Quilos
7
Disco de disco.
mm
80
Disco com dia-máximo.
mm
150
Tempo de troca de ferramentas (T-T)
sec
2.5
A altura entre a mesa e o chão
mm
900
900
950
Outros
Dimensões globais
(L×WxH)
mm
2400×2975×2840
(Excluindo transportador de fichas)
2700 × 2975 × 2840
(Excluindo transportador de fichas)
2940 × 3450 × 3050
(Excluindo transportador de fichas)
Peso líquido da máquina
Quilos
5100
5400
6200
Necessidade de potência total
KVA
18

18
25
Configuração normal:

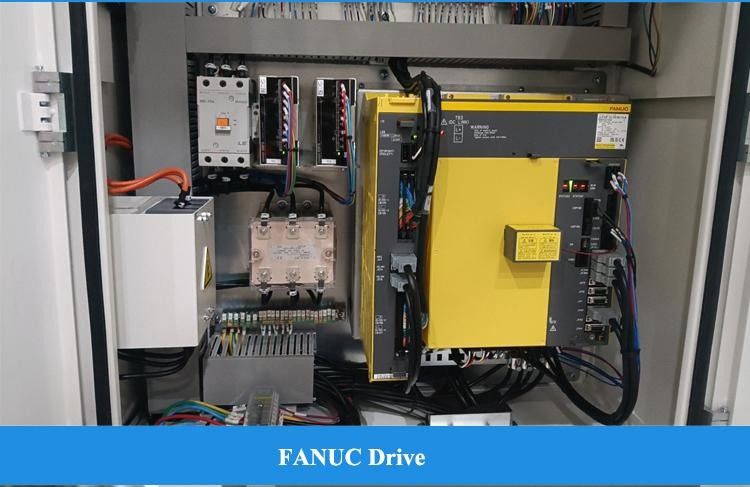

1. Sistema de controlo FANUC OI-MF TÍPE (5) β
2. 10 000 RPM fuso, correia ligada
3. 24 revestimento de ferramentas do manipulador de discos
4. Tanque de água + chip de lavagem de cama
5Pistola de ar limpo, luz de trabalho, luz de aviso
Configuração seletiva:
1Sistema Fanuc Oi-MF TAPE
2Sistema FANUC Oi-MF
3Sistema CNC Siemen 828D
4Conexão directa 12000 RPM fuso mecânico
5. 16000 RPM, 24000 fuso motorizado
6. Placas giratórias de 4o eixo
7. Refrigeramento no interior de 2MPa, 3MPa, 5MPa, 7MPa
8Separador óleo-água
9. Removidor de chaves
10Arma de água limpa.
11Inspecção de ferramentas e peças de trabalho
12Porta automática.
13Fechadura de segurança.
14. Armário eléctrico e ar condicionado

O NOSSO Serviço:

Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto

Porquê escolher-nos:
◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas on-line)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Sobre nós:

SMTCL 10000rpm FANUC 3 eixos centro de usinagem vertical VMC850Q 4 eixos CNC fresadora com plataforma giratória

Bem-vindo a visitar-nos!
Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.
A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!
A nossa fábrica:
SMTCL 10000rpm FANUC 3 eixos centro de usinagem vertical VMC850Q 4 eixos CNC fresadora com plataforma giratória

Perguntas frequentes:

Q1. É uma empresa comercial ou de fabrico?

Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.
Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.
Q4: Quais são os seus termos de garantia?
Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.
Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e conceção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
P6: Por que escolher a sua empresa?
Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?
Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.
P8: Quais são os termos de pagamento?
T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
