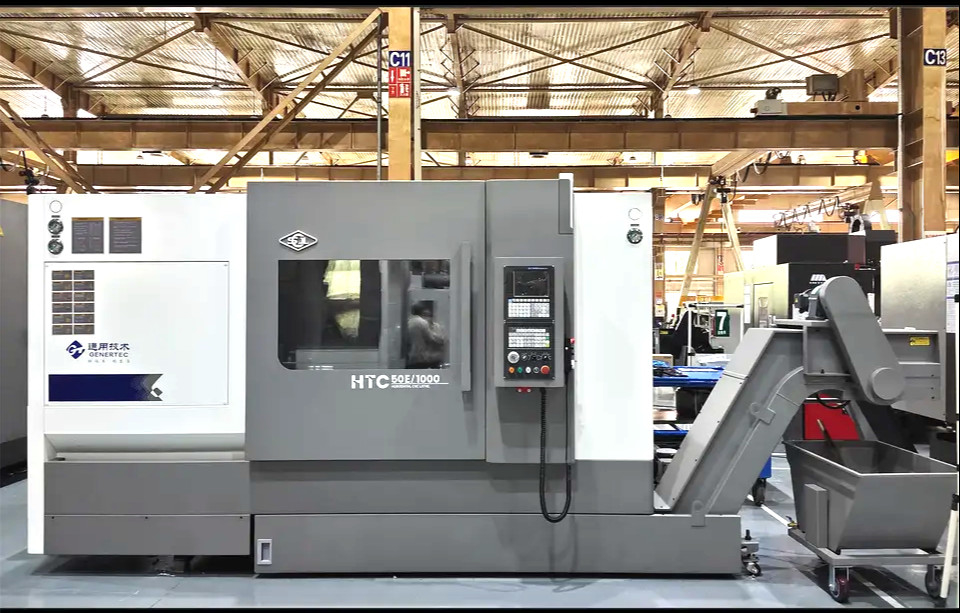

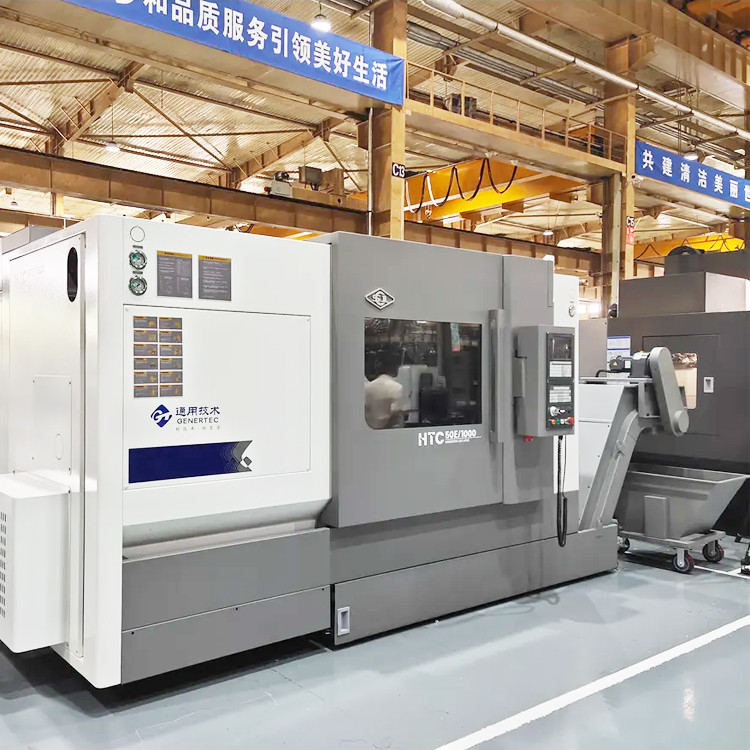

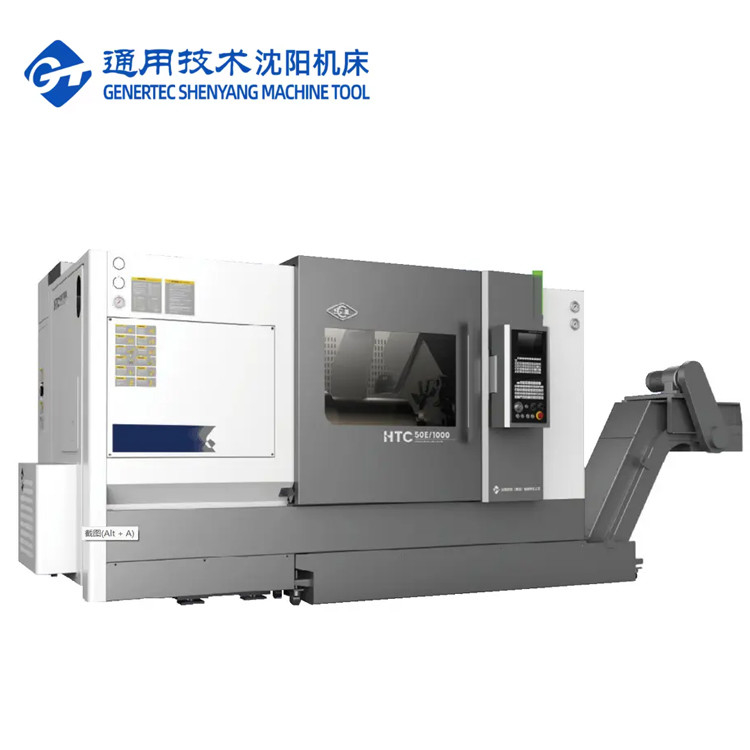

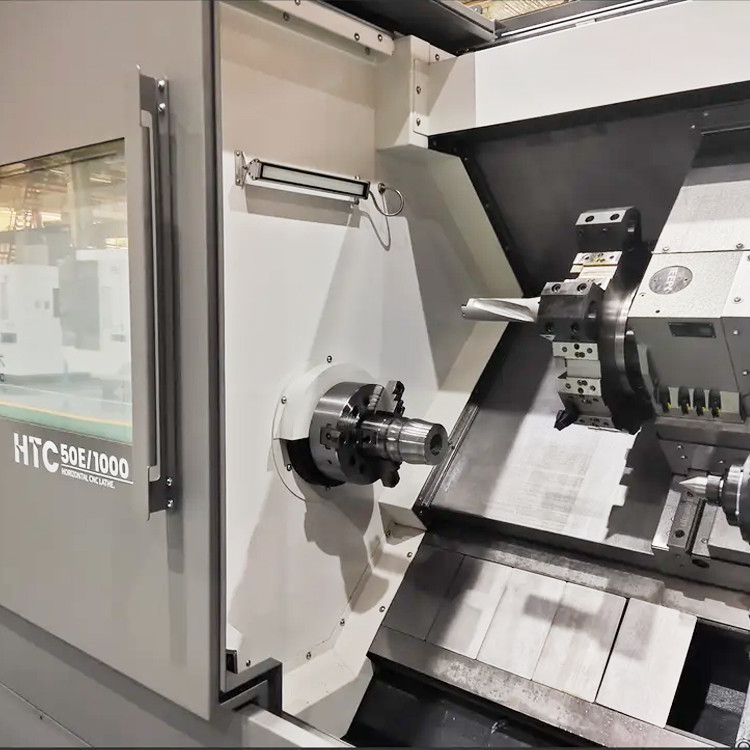

Método de torção CNC HTC50E Fanuc Turning And Milling Center SMTCL
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | HTC50E |
|---|---|---|---|
| Sistema de controle CNC: | GSK/FANUC/SIEMENS | CNC ou não: | CNC |
| Palavra -chave: | Máquina CNC de torno de cama inclinada | Máx. balance sobre a cama: | Φ700,670、670 |
| Max. Vira-te para o deslizamento.: | Φ500 | Max. comprimento giratório: | 1000、1500、 2000 mm |
| Viagem (Eixo X): | 320 mm | Viagem (Eixo Z): | 1050、1550、2050 mm |
| X/Z travessia rápida: | 24 m/min | Máx. Velocidade do eixo: | 50 a 3500 rpm |
| Estações de postes de ferramentas: | Servo-torreira horizontal de 12 estações | ||
| Destacar |
Máquina de torno CNC de cama inclinada de metal,Máquina de torno CNC HTC50E,Controlador FANUC |
||
Descrição do produto
Descrição do Produto:
Características do Produto:
1. Leito Integral de Alta Rigidez
|
Item
|
Unidade
|
Série HTC50E
|
|
|
Diâmetro máximo de oscilação sobre o leito
|
mm
|
700/670/670
|
|
|
Comprimento máximo de corte
|
mm
|
1000/1500/2000
|
|
|
Diâmetro máximo de corte
|
mm
|
Eixo 500/disco 550
|
|
|
Diâmetro máximo de oscilação sobre a carroça
|
mm
|
500
|
|
|
Nariz do fuso
|
|
A2-8
|
|
|
Diâmetro do furo do fuso
|
mm
|
80
|
|
|
Faixa de velocidade do fuso
|
r/min/Nm
|
50~3500/344 Sistema GSK
|
|
|
Motor principal Torque máximo de saída do fuso 30 minutos / contínuo
|
kW
|
30/22
|
|
|
Mandril padrão diâmetro
|
polegada
|
10''
|
|
|
Velocidade de movimento rápido do eixo X
|
m/min
|
24
|
|
|
Velocidade de movimento rápido do eixo Z
|
m/min
|
24
|
|
|
Curso do eixo X
|
mm
|
320
|
|
|
Curso do eixo Z
|
mm
|
1050/1550/2050
|
|
|
Diâmetro da manga da contra-ponta
|
mm
|
120
|
|
|
Curso da manga da contra-ponta
|
mm
|
150
|
|
|
Curso da contra-ponta
|
mm
|
800/1300/1800
|
|
|
Cone do fuso da contra-ponta
|
Morse
|
5#
|
|
|

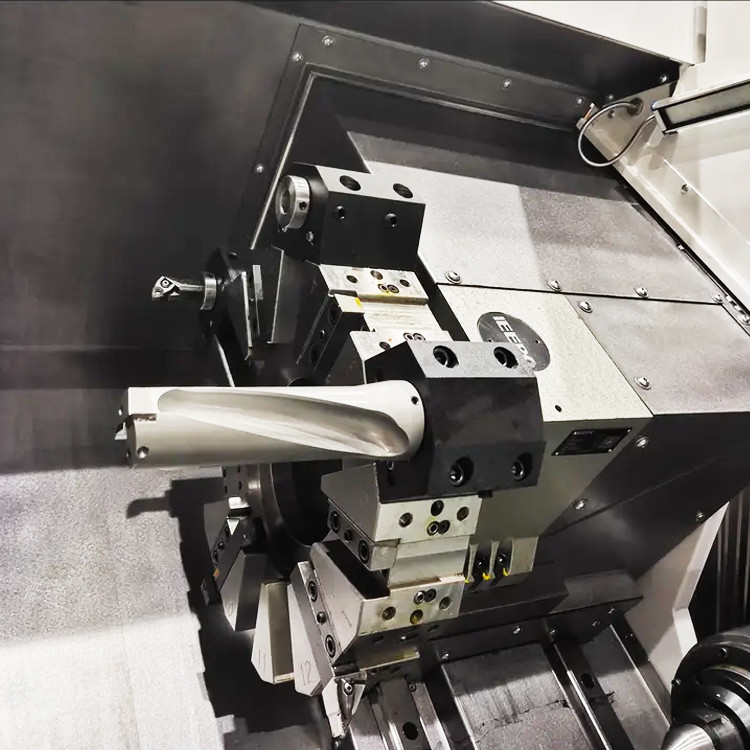

Forma da torreta padrão
|
|
Torreta servo horizontal de 12 estações
|
|
|
Tamanho da ferramenta
|
Ferramenta externa
|
mm
|
25×25
|
|
Diâmetro da barra de mandrilar
|
mm
|
Φ40/Φ32/Φ25/Φ16
|
|
|
Precisão de posicionamento
|
Eixo X
|
mm
|
0.010
|
|
Eixo Z
|
mm
|
0.015
|
|
|
Precisão de posição repetida
|
Eixo X
|
mm
|
0.005
|
|
Eixo Z
|
mm
|
0.007
|
|
|
Capacidade de peso
|
Tipo disco
|
kg
|
200
|
|
Tipo eixo
|
kg
|
800
|
|
|
Peso da máquina
|
|
|
7000/8500/10000
|
|
Aparência da máquina-ferramenta
|
Comprimento × largura × altura
|
mm
|
3700×2210×2200
4300×2210×2200 4900×2210×2200Precisão principal |
|
Itens de inspeção
|
Padrão de fábrica
|
|
|
Precisão de usinagem
|
IT6
|
|
|
Arredondamento da peça usinada (mm)
|
0.0025
|
|
|
Cilindricidade da peça usinada (mm)
|
0.016/300
|
|
|
Planicidade da peça usinada (mm)
|
0.020/Φ300
|
|
|
Rugosidade superficial da peça usinada
|
Ra1.25μm
|
|
|
Precisão de posicionamento
|
Eixo X (mm)
|
0.010
|
|
Eixo Z (mm)
|
0.015
|
|
|
Precisão de posicionamento repetido
|
Eixo X (mm)
|
0.005
|
|
Eixo Z (mm) Z
|
0.007
|
|
Configuração principal
|
Nº
|
Nome
|
Fabricante
|
Observações
|
|
1
|
Sistema CNC
|
GSK
|
Opcional FANUC
|
|
2
|
Motor principal
|
GSK
|
Opcional FANUC
|
|
3
|
Servomotor
|
GSK
|
Opcional FANUC
|
|
4
|
Parafuso de dois eixos
|
Doméstico
|
|
|
5
|
Guia de esfera de dois eixos
|
Doméstico
|
|
|
6
|
Rolamento do fuso
|
Importado
|
|
|
7
|
Rolamento do parafuso
|
Importado
|
|
|
8
|
Torreta servo de 12 estações
|
IEEPO
|
100 altura central
|
|
9
|
Mandril
|
Província de Taiwan/Coreia
|
10² Sólido médio
|
|
10
|
Contra-ponta
|
Nossa fábrica
|
Contra-ponta manual sem trava da manga
|
|
11
|
Caixa de refrigeração de cavacos
|
Doméstico
|
NOSSO Serviço:
1. Montar e depurar antes da entrega
2. Responder em 24 horas e prosseguir para lidar com o problema.
3. 1 ano de serviço de reparo gratuito (apenas danos não humanos).
4. Solução geral de armazenamento fornecida
• 30 anos + de história de P&D, a empresa foi fundada em 1993
• Fabricante de alta tecnologia com capacidade de pesquisa e design
• Sistema de fornecimento estável e maduro
• Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
• Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
• Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
FAQ:
Q1. Você é uma empresa comercial ou uma empresa de fabricação?
a partir da data do conhecimento de embarque da máquina.
Pré-vendas: Soluções personalizadas, planejamento e design; Serviço individual
Pós-venda: 7 dias 24 horas de serviço online, Orientação remota de instalação, acoplamento com o sistema de software do cliente
realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.
