Método de torção CNC HTC50E Fanuc Turning And Milling Center SMTCL
Marca:
SMTCL
Número do modelo:
HTC50E
Local de Origem:
China
Certificação:
CE ISO certification
Quantidade mínima de pedido:
1
Capacidade de fornecimento:
50 conjuntos por mês
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | HTC50E |
|---|---|---|---|
| Sistema de controle CNC: | GSK/FANUC/SIEMENS | CNC ou não: | CNC |
| Palavra -chave: | Máquina CNC de torno de cama inclinada | Máx. balance sobre a cama: | Φ700,670、670 |
| Max. Vira-te para o deslizamento.: | Φ500 | Max. comprimento giratório: | 1000、1500、 2000 mm |
| Viagem (Eixo X): | 320 mm | Viagem (Eixo Z): | 1050、1550、2050 mm |
| X/Z travessia rápida: | 24 m/min | Máx. Velocidade do eixo: | 50 a 3500 rpm |
| Estações de postes de ferramentas: | Servo-torreira horizontal de 12 estações | ||
| Destacar |
Máquina de torno CNC de cama inclinada de metal,Máquina de torno CNC HTC50E,Controlador FANUC |
||
Descrição do produto
Descrição do Produto:

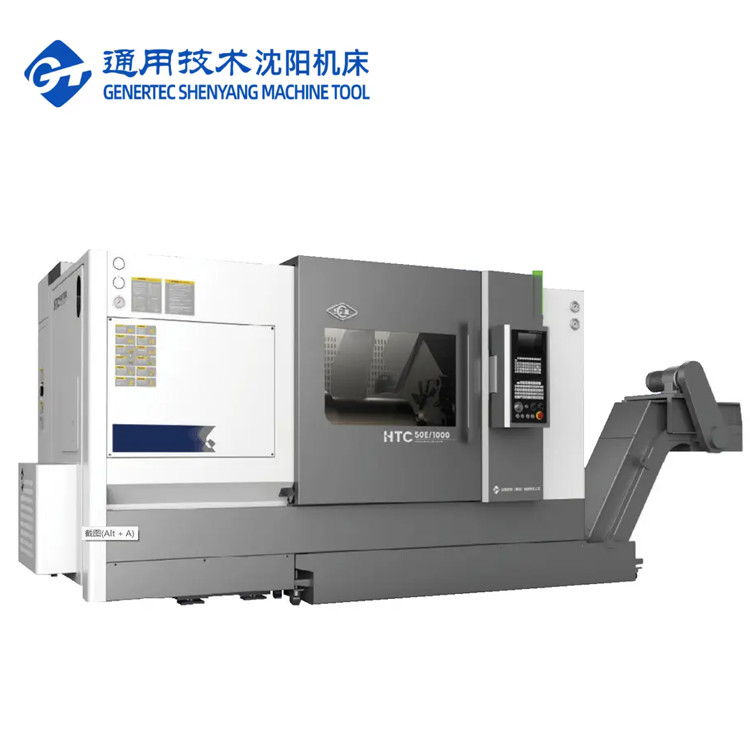

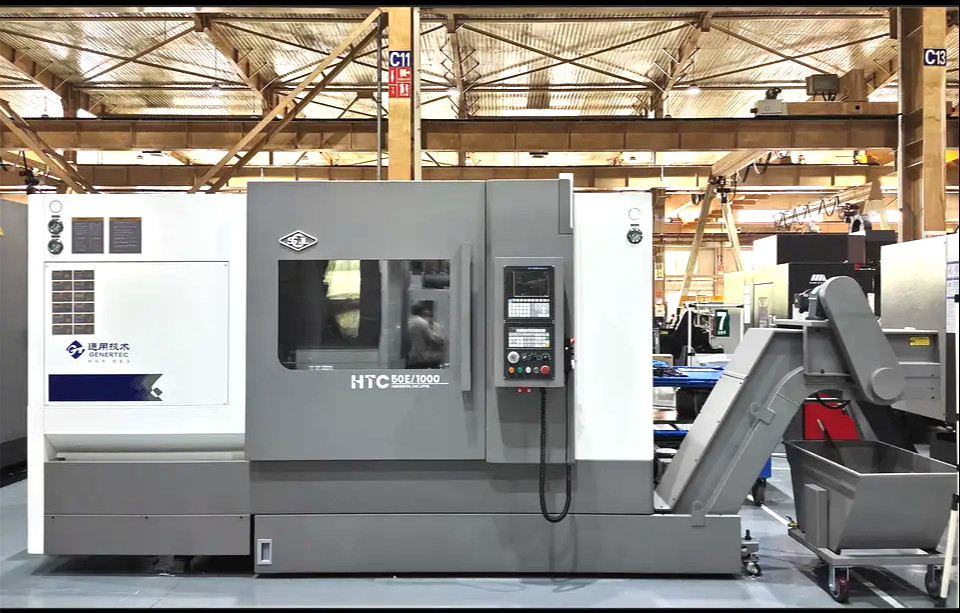

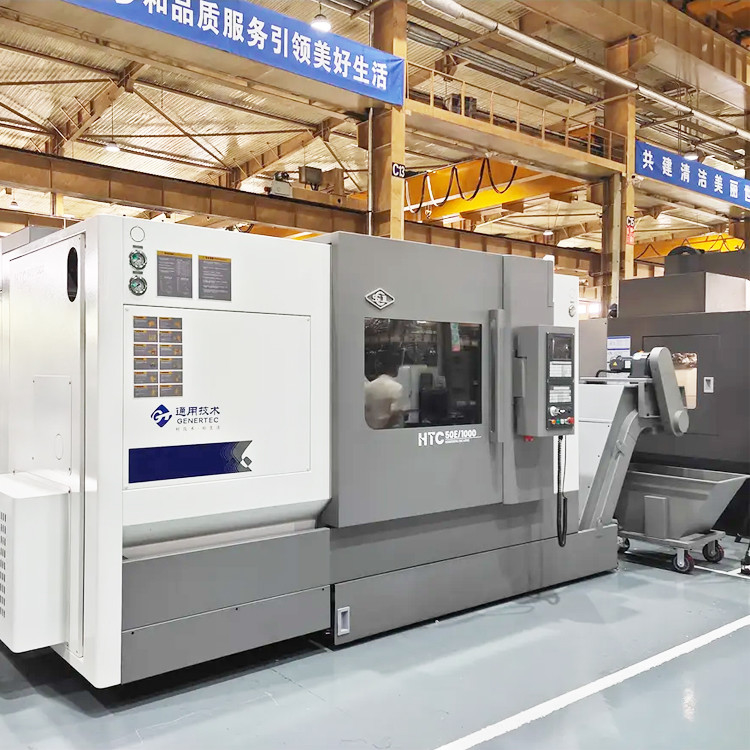

Torno CNC de Leito Inclinado de Metal SMTCL HTC50E Centro de Torneamento e Fresagem Fanuc Máquina de Torno CNC
O Torno CNC de Leito Inclinado HTC50E é uma nova geração de torno CNC. Como uma máquina-ferramenta de uso geral, é especialmente adequado para o processamento de alta eficiência, grande volume e alta precisão de peças rotativas em indústrias como automóveis, motores, rolamentos e pressão hidráulica.
Engenhosidade para Fazer o Clássico "Herança"
A taxa de localização de toda a máquina é de 100% Processo central para reconstruir a marca CS1
Desempenho Excepcional Excelente "Qualidade"
Desenvolvimento de módulo "Três", seleção do melhor Padronizar garantia de qualidade de fabricação
Design Otimizado Volume "Requintado"
Otimização do mecanismo interno da máquina-ferramenta Uma redução de 15% no espaço do piso
Características do Produto:
1. Leito Integral de Alta Rigidez
2. Fuso de Alta Velocidade, Alta Rigidez e Alta Precisão
3. Contra-ponta de Alta Rigidez
4. Sistema de Alimentação de Alta Rigidez

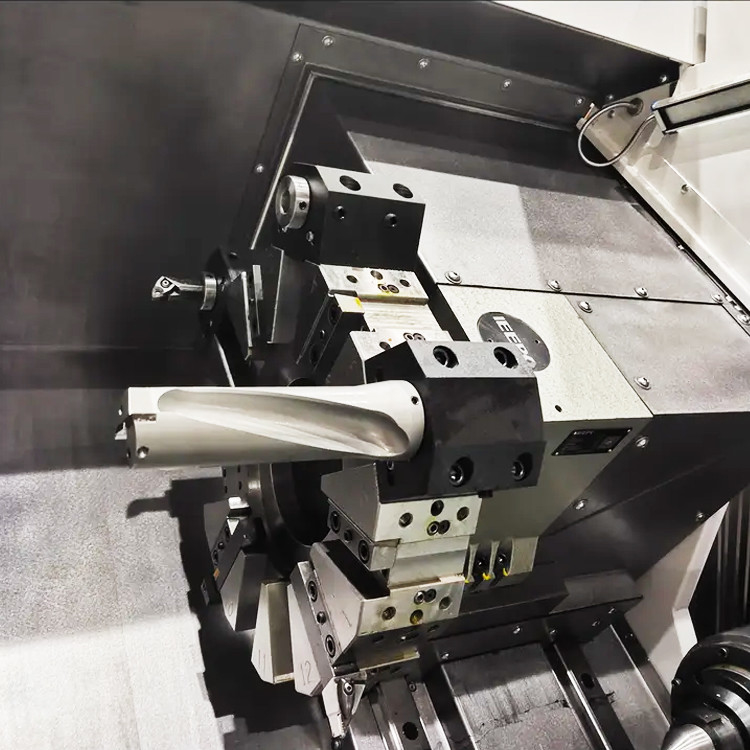

5. Torreta Servo de Alta Rigidez
6. Configuração de Guia Deslizante
Detalhes do Produto:
Parâmetros do Produto:
Principais especificações técnicas
Principais Parâmetros Técnicos
|
Item
|
Unidade
|
Série HTC50E
|
|
|
Diâmetro máximo de oscilação sobre o leito
|
mm
|
700/670/670
|
|
|
Comprimento máximo de corte
|
mm
|
1000/1500/2000
|
|
|
Diâmetro máximo de corte
|
mm
|
Eixo 500/disco 550
|
|
|
Diâmetro máximo de oscilação sobre a carroça
|
mm
|
500
|
|
|
Nariz do fuso
|
|
A2-8
|
|
|
Diâmetro do furo do fuso
|
mm
|
80
|
|
|
Faixa de velocidade do fuso
|
r/min/Nm
|
50~3500/344 Sistema GSK
|
|
|
Motor principal Torque máximo de saída do fuso 30 minutos / contínuo
|
kW
|
30/22
|
|
|
Mandril padrão diâmetro
|
polegada
|
10''
|
|
|
Velocidade de movimento rápido do eixo X
|
m/min
|
24
|
|
|
Velocidade de movimento rápido do eixo Z
|
m/min
|
24
|
|
|
Curso do eixo X
|
mm
|
320
|
|
|
Curso do eixo Z
|
mm
|
1050/1550/2050
|
|
|
Diâmetro da manga da contra-ponta
|
mm
|
120
|
|
|
Curso da manga da contra-ponta
|
mm
|
150
|
|
|
Curso da contra-ponta
|
mm
|
800/1300/1800
|
|
|
Cone do fuso da contra-ponta
|
Morse
|
5#
|
|
|
Forma da torreta padrão
|
|
Torreta servo horizontal de 12 estações
|
|
|
Tamanho da ferramenta
|
Ferramenta externa
|
mm
|
25×25
|
|
Diâmetro da barra de mandrilar
|
mm
|
Φ40/Φ32/Φ25/Φ16
|
|
|
Precisão de posicionamento
|
Eixo X
|
mm
|
0.010
|
|
Eixo Z
|
mm
|
0.015
|
|
|
Precisão de posição repetida
|
Eixo X
|
mm
|
0.005
|
|
Eixo Z
|
mm
|
0.007
|
|
|
Capacidade de peso
|
Tipo disco
|
kg
|
200
|
|
Tipo eixo
|
kg
|
800
|
|
|
Peso da máquina
|
|
|
7000/8500/10000
|
|
Aparência da máquina-ferramenta
|
Comprimento × largura × altura
|
mm
|
3700×2210×2200
4300×2210×2200 4900×2210×2200Precisão principal |
|
Itens de inspeção
|
Padrão de fábrica
|
|
|
Precisão de usinagem
|
IT6
|
|
|
Arredondamento da peça usinada (mm)
|
0.0025
|
|
|
Cilindricidade da peça usinada (mm)
|
0.016/300
|
|
|
Planicidade da peça usinada (mm)
|
0.020/Φ300
|
|
|
Rugosidade superficial da peça usinada
|
Ra1.25μm
|
|
|
Precisão de posicionamento
|
Eixo X (mm)
|
0.010
|
|
Eixo Z (mm)
|
0.015
|
|
|
Precisão de posicionamento repetido
|
Eixo X (mm)
|
0.005
|
|
Eixo Z (mm) Z
|
0.007
|
|
Configuração principal
Configuração principal da máquina-ferramenta e lista de peças adquiridas
|
Nº
|
Nome
|
Fabricante
|
Observações
|
|
1
|
Sistema CNC
|
GSK
|
Opcional FANUC
|
|
2
|
Motor principal
|
GSK
|
Opcional FANUC
|
|
3
|
Servomotor
|
GSK
|
Opcional FANUC
|
|
4
|
Parafuso de dois eixos
|
Doméstico
|
|
|
5
|
Guia de esfera de dois eixos
|
Doméstico
|
|
|
6
|
Rolamento do fuso
|
Importado
|
|
|
7
|
Rolamento do parafuso
|
Importado
|
|
|
8
|
Torreta servo de 12 estações
|
IEEPO
|
100 altura central
|
|
9
|
Mandril
|
Província de Taiwan/Coreia
|
10² Sólido médio
|
|
10
|
Contra-ponta
|
Nossa fábrica
|
Contra-ponta manual sem trava da manga
|
|
11
|
Caixa de refrigeração de cavacos
|
Doméstico
|
NOSSO Serviço:
1. Montar e depurar antes da entrega
2. Responder em 24 horas e prosseguir para lidar com o problema.
3. 1 ano de serviço de reparo gratuito (apenas danos não humanos).
4. Solução geral de armazenamento fornecida
Por que nos escolher:
• Sentido de qualidade superior, as solicitações dos clientes vêm em primeiro lugar
• 30 anos + de história de P&D, a empresa foi fundada em 1993
• Fabricante de alta tecnologia com capacidade de pesquisa e design
• Sistema de fornecimento estável e maduro
• Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
• Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
• Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
• 30 anos + de história de P&D, a empresa foi fundada em 1993
• Fabricante de alta tecnologia com capacidade de pesquisa e design
• Sistema de fornecimento estável e maduro
• Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
• Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
• Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
Sobre nós:
Bem-vindo para nos visitar!
A Shanghai HD M&E Tech Co., Ltd está localizada em Xangai, China. Somos especializados em torno CNC, centro de usinagem vertical, centro de usinagem horizontal, centro de usinagem de pórtico, centro de usinagem de cinco eixos, centro de torneamento-fresamento e vários outros equipamentos CNC. Temos mais de 200 tipos de máquinas-ferramentas. A qualidade e a tecnologia dos produtos atingiram o nível avançado internacional.
SMTCL e grupo SYMGé nossa fábrica cooperadora. Possui mais de 80 anos de história na fabricação de máquinas-ferramentas. O primeiro torno, máquina de perfuração e máquina de mandrilar nasceram aqui. Eles têm sido um dos líderes da indústria de máquinas-ferramentas da China e o maior fabricante de máquinas-ferramentas da China. Os produtos de máquinas-ferramentas cobrem automóveis, aviação, nova energia, máquinas de construção, navios, válvulas de bomba, rolamentos, eletrônicos 3C, moldes e outras indústrias. Assumimos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, alta qualidade e bom serviço aos nossos clientes em todo o mundo!
Nossa Fábrica:
Exposição:
FAQ:
Q1. Você é uma empresa comercial ou uma empresa de fabricação?
Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Somos especializados em todos os tipos de máquinas, como torno CNC, fresadora CNC, centro de usinagem vertical, torno convencional, máquina de perfuração, máquina de perfuração radial e assim por diante.
Q3. Você pode fornecer uma máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções Smart CNC para nossos clientes, a fim de aumentar a eficiência.
Q4: Quais são seus termos de garantia?
Forneceremos uma substituição para peças que se mostrarem defeituosas por um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.
a partir da data do conhecimento de embarque da máquina.
Q5. Quais são os serviços?
Pré-vendas: Soluções personalizadas, planejamento e design; Serviço individual
Pós-venda: 7 dias 24 horas de serviço online, Orientação remota de instalação, acoplamento com o sistema de software do cliente
Pré-vendas: Soluções personalizadas, planejamento e design; Serviço individual
Pós-venda: 7 dias 24 horas de serviço online, Orientação remota de instalação, acoplamento com o sistema de software do cliente
Q6: Por que escolher sua empresa?
Os produtos desde o desenvolvimento, design, fabricação, montagem de todo o processo de produção são
realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.
realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.
Q7: Sua empresa pode enviar o pessoal técnico para nossa empresa e direcionar nossos trabalhadores no exterior?
Podemos fornecer este tipo de serviço. Quando as máquinas chegarem ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos para instalar de acordo com o cronograma do comprador. Tudo isso pode ser cotado e listado no contrato. O vendedor cooperará com o comprador para lidar com o visto e a preparação da instalação antes de ir para o exterior.
Q8: Quais são as condições de pagamento?
T/T 30% de pagamento inicial no pedido, 70% de pagamento do saldo antes do envio. carta de crédito irrevogável à vista
