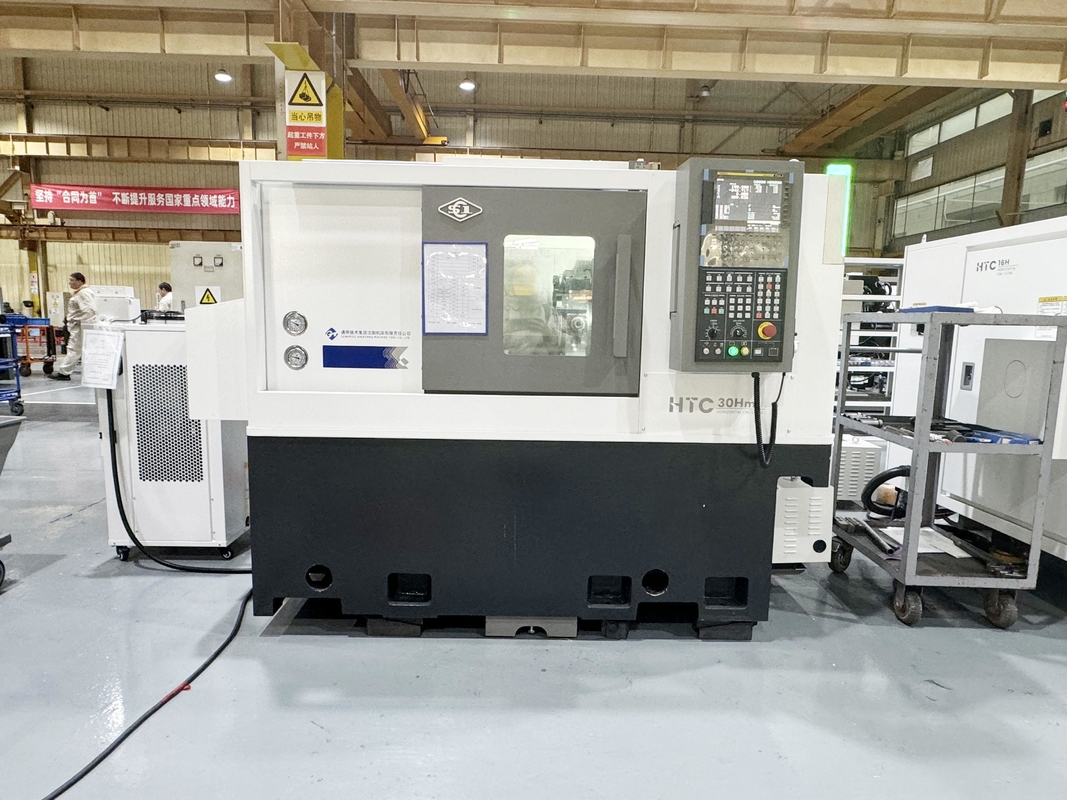

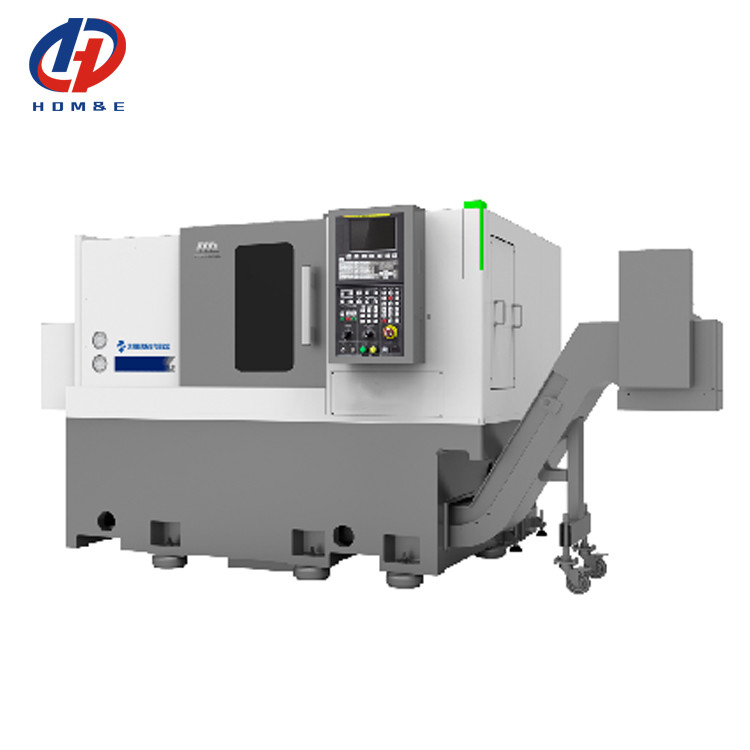

Centro de torneamento CNC horizontal HTC30Hm BMT45 12 estações Power Turret Servo Tailstock Centro de torneamento com eixo Y
Marca:
SMTCL
Número do modelo:
HTC 30Hm
Local de Origem:
China
Certificação:
CE ISO certification
Quantidade mínima de pedido:
1
Capacidade de fornecimento:
50 conjuntos por mês
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | HTC30Hm |
|---|---|---|---|
| CNC ou não: | CNC | Palavra -chave: | Centro de torneamento CNC horizontal |
| Comprimento de Max.Cutting: | 450mm | Diâmetro de Máximo Corte.: | 250mm |
| Max. A nadar dia. Sobre a cama.: | 420mm | X Viagem do eixo: | 140mm |
| Z Viagem do eixo: | 500mm | Velocidade do eixo: | 4500 r/min |
| Destacar |
Centro de viragem horizontal HTC30Hm,Centro de torneamento CNC horizontal,12 estação Centro de viração horizontal |
||
Descrição do produto
Descrição do Produto:
Centro de Torneamento CNC Horizontal HTC30Hm BMT45 Torreta de Potência de 12 estações Servo Contraponto Centro de Torneamento Com Eixo Y
HTC30Hm as séries de centros de torneamento horizontais são montadas, verificadas e aprimoradas com tecnologia de fabricação avançada. Elas têm bom desempenho de corte e podem atender às necessidades de processamento de várias peças rotativas. A máquina-ferramenta é equipada com um eixo C, porta-ferramentas motorizado, etc., que pode realizar vários métodos de processamento, como torneamento, fresamento e furação.
Série Hm é um produto de alta eficiência que pode alcançar o processamento de alta eficiência de múltiplas funções. Possui alta precisão de processamento e excelente estabilidade, atendendo às necessidades de processamento de automóveis, motores de bombas d'água e outras indústrias.
Características do Produto:
1, Alta Eficiência
◆ Porta-ferramentas servo de alta eficiência
◆ Contraponto servo dividido
◆ Alta velocidade de movimento rápido de dois eixos
◆ Configuração opcional do eixo Y para alcançar multi
processamento integrado de sequência
2, Alta Precisão
◆ Parafuso pré-esticado de alta precisão
◆ Tecnologia de compensação de erros
◆ Quantificação dos padrões de processo
◆ Padrões de inspeção rigorosos
◆ Tecnologia de compensação de erros
◆ Quantificação dos padrões de processo
◆ Padrões de inspeção rigorosos
3, Alta Rigidez
◆ Cama da máquina e outras peças fundidas chave feitas de ferro fundido de alta qualidade

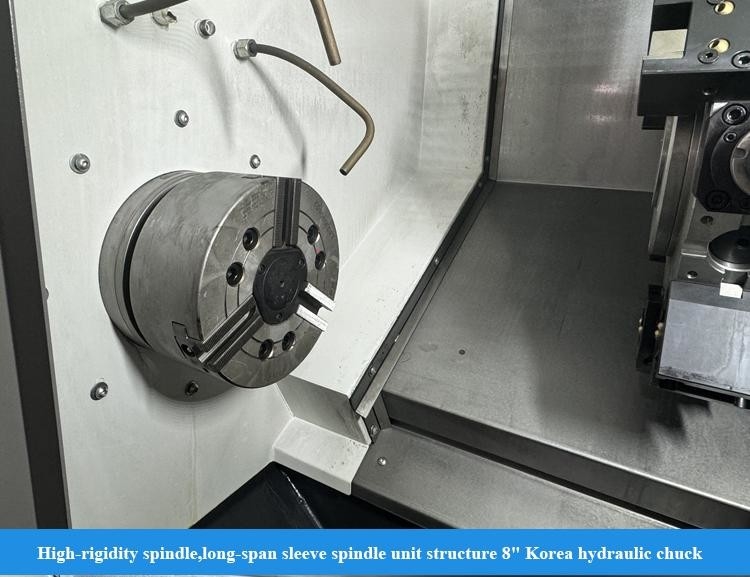

◆ Unidade de fuso de grande vão
◆ Sela anti-flexão em forma de arco
◆ Contraponto de estrutura de fuso pequeno
◆ Unidade de fuso de grande vão
◆ Sela anti-flexão em forma de arco
◆ Contraponto de estrutura de fuso pequeno
Detalhes do Produto:
Velocidade de movimento rápido: 30m/min
O servomotor é conectado diretamente ao fuso de esferas por meio de um acoplamento, reduzindo os elos intermediários e alcançando a transmissão sem folga. Os guias dos eixos X e Z adotam guias lineares de rolamento importados para garantir alta rigidez, bom desempenho dinâmico e precisão, aumentar a velocidade de operação e melhorar a eficiência da produção.

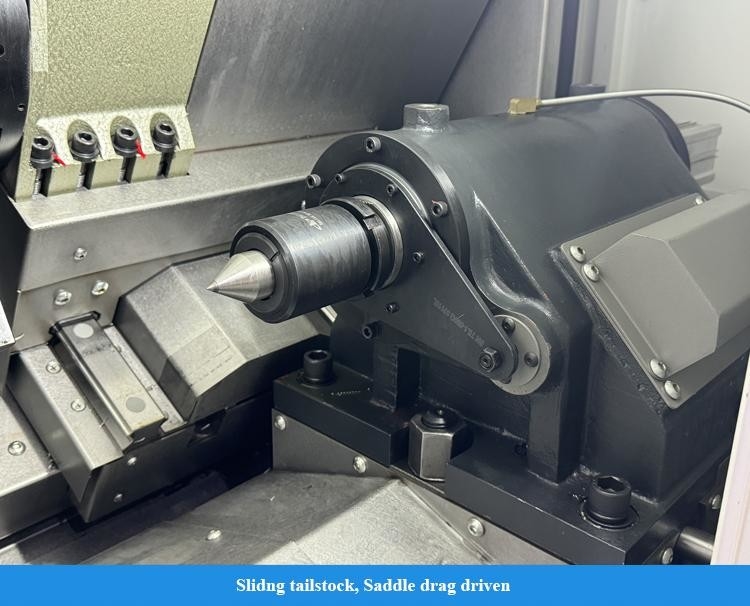

Contraponto Servo Dividido
O contraponto pode ser movido de forma servo-acionada opcional, que pode controlar com precisão e ajustar de forma flexível a velocidade de movimento do contraponto e a força de fixação de trabalho de acordo com os requisitos de processamento, permitindo que o contraponto se aproxime rapidamente da peça e aperte sem impacto, e pode fornecer feedback em tempo real sobre a posição de aperto. melhorar a produção
eficiência de substituição. Adota um contraponto dividido superior e inferior, fácil de ajustar a precisão e melhorar a eficiência da manutenção.
Estrutura pré-tensionada de fixação dupla
O eixo X desenvolve uma estrutura de suporte de fixação dupla e usa um parafuso pré-esticado para efetivamente compensar a deformação pré-esticada e a deformação por aumento de temperatura. Ele coopera com uma estrutura de vedação especial para reduzir o aumento de temperatura do parafuso, alcançando assim alta precisão e alta precisão da estabilidade de avanço da máquina-ferramenta
Configuração do eixo Y
Configuração opcional do eixo Y, combinada com torre motorizada BMT, estrutura de eixo C de alta precisão e uma variedade de porta-ferramentas motorizados, pode realizar o processamento de superfícies complexas com uma única instalação.

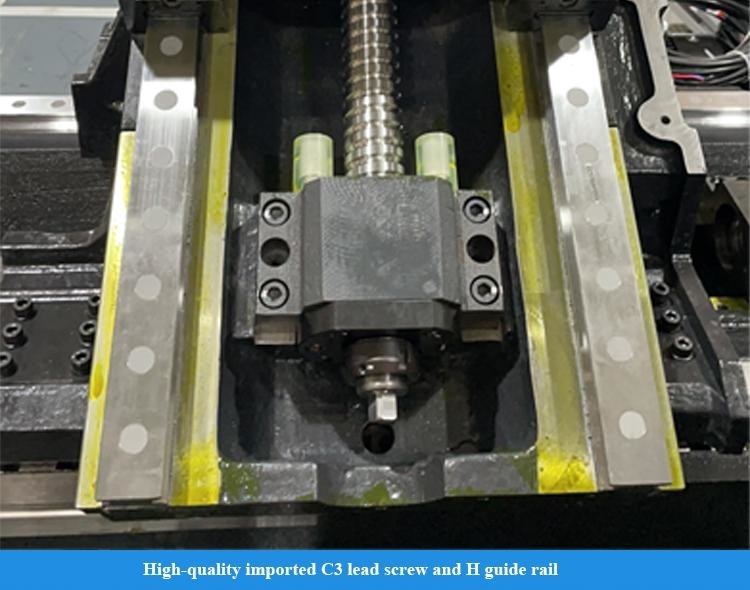

Fuso de esferas de alta precisão
Ele usa um parafuso de alta qualidade importado de grau C3 e trilho de guia de grau H, e é acionado diretamente por servomotor para obter excelente precisão de operação.
Sela anti-flexão
O vão do trilho de guia é razoavelmente ampliado, a estrutura do sistema de movimento é otimizada e o corpo principal da sela da cama é projetado em forma de arco para garantir a rigidez geral dos componentes importantes.

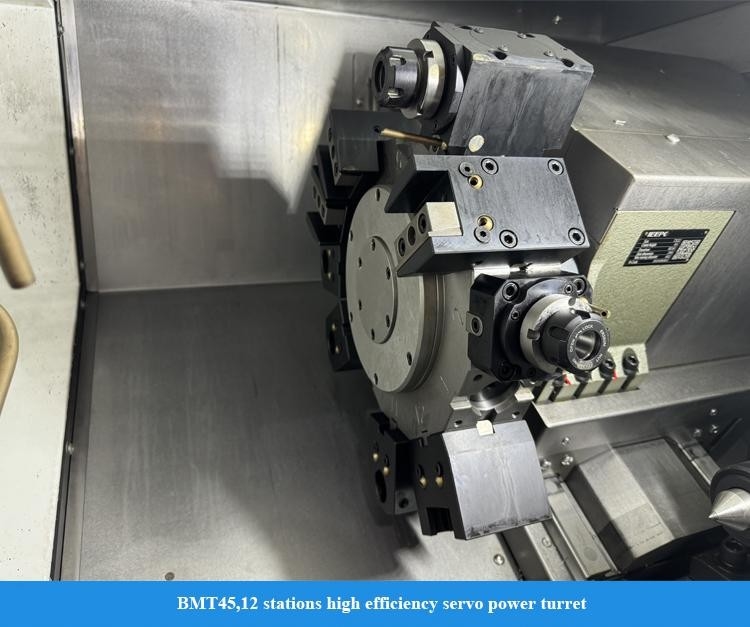

Torreta servo motorizada eficiente
Interface BMT padrão, conexão de alta rigidez; a ferramenta é acionada pela interface DIN1809, que possui transmissão confiável e baixa taxa de falha; o motor de acionamento é montado lateralmente e compacto em estrutura; é equipado com eixo C de alta precisão e dispositivo de freio para obter processamento integrado de alta eficiência de torneamento, fresamento e furação.
Porta-ferramentas de resfriamento interno
Porta-ferramentas de resfriamento interno opcional e saída de água do centro da ferramenta realizam a remoção eficiente de cavacos durante a usinagem do furo interno e garantem a qualidade do processamento
Capacidade de fresamento da ferramenta acionada
Material da peça: HT200
Modelo da ferramenta: Ф20 ombro quadrado
fresa
Status de resfriamento: resfriamento a água
Modelo da ferramenta: Ф20 ombro quadrado
fresa
Status de resfriamento: resfriamento a água
Capacidade de furação da ferramenta acionada
Material da peça: HT200
Modelo da ferramenta: Ф16 broca helicoidal
Status de resfriamento: resfriamento a água
Material da peça: HT200
Modelo da ferramenta: Ф16 broca helicoidal
Status de resfriamento: resfriamento a água
Parâmetros do Produto:
|
Projeto
|
Unidade
|
HTC 30Hm
|
|
Diâmetro máx. de corte
|
mm
|
Φ250
|
|
Comprimento máx. de corte
|
mm
|
450
|
|
Diâmetro máx. de oscilação sobre a cama
|
mm
|
Φ420
|
|
Diâmetro máx. de oscilação sobre o carro
|
mm
|
Φ280
|
|
Fuso
|
|
|
|
Modelo do nariz do fuso
|
|
A2-6
|
|
Diâmetro interno do rolamento dianteiro
|
mm
|
100
|
|
Cone do fuso e tamanho do furo
|
|
1:20;Φ70
|
|
Diâmetro do furo do fuso
|
|
Φ65
|
|
Diâmetro máx. da barra
|
mm
|
Φ50
|
|
Diâmetro do mandril padrão
|
polegada
|
8
|
|
Faixa de velocidade do fuso
|
r/min
|
4500
|
|
Torque nominal do fuso
|
N·m
|
110(769r/min)
|
|
Torque máx. do fuso
|
N·m
|
180(576r/min)
|
|
Potência de saída do motor principal contínua/15 min.
|
kW
|
9/11
|
|
Eixo X/Z
|
|
|
|
Movimento rápido do eixo X/Z
|
m/min
|
30
|
|
Curso do eixo X
|
mm
|
140
|
|
Curso do eixo Z
|
mm
|
500
|
|
Contraponto
|
|
|
|
Curso do contraponto
|
mm
|
500
|
|
Método de acionamento do contraponto
|
|
Arrasto da sela
|
| Curso da manga do contraponto | mm | 100 |
| Diâmetro da manga do contraponto | mm | Φ100 |
| Cone do furo do contraponto | Morse | MT-5 |
|
Torreta
|
|
|
|
Tipo de torreta
|
|
Torreta de potência horizontal de 12 estações
|
|
Altura do centro
|
mm
|
100
|
|
Precisão de posicionamento repetido de indexação da torreta
|
Seg.
|
±1.6
|
|
Tamanho da ferramenta
|
mm
|
25
|
|
Se puder escolher a ferramenta próxima
|
|
sim
|
|
Interface do porta-ferramentas motorizado
|
|
BMT45
|
|
Capacidade máx. de furação
|
mm
|
14×0.15
|
|
Capacidade máx. de fresamento
|
mm
|
12×8×45
|
|
Capacidade máx. de rosqueamento
|
mm
|
M10×1.5
|
|
Outros
|
|
|
|
Distância entre o centro do fuso e o chão
|
mm
|
926
|
|
Peso líquido da máquina-ferramenta
|
kg
|
3500
|
|
Dimensões totais (CxLxA)
|
mm
|
2295×1680×1650
|
|
Observação: Os parâmetros fornecidos na tabela são apenas para referência. Se houver alguma alteração, consulte o produto real.
|
||
Configuração padrão:

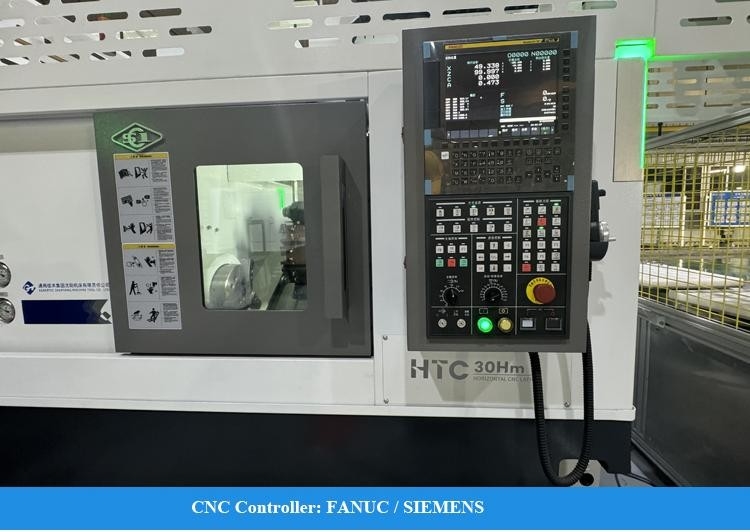

1, Sistema FANUC-0i-TF Plus (5) (Série Hm/Sm)
2, Sistema GSK988TA (Série Qm)
3, Fuso tipo manga
4, Cilindro de óleo do mandril oco
5, Carro porta-ferramentas motorizado horizontal de 12 estações
NOSSO Serviço:
Garantir que você receba uma máquina de alta qualidade
1. Cada peça precisa ser inspecionada
2. Mais de 100 processos de produção controlados
3. Mais de 200 itens de inspeção
4. Processamento de amostras de cada máquina
5. Teste de 72 horas antes da entrega
Por que nos escolher:
◆ Senso de qualidade superior, as solicitações dos clientes vêm em primeiro lugar
◆ 30 anos + de história de P&D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de pesquisa e design
◆ Sistema de fornecimento estável e maduro
◆ Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
◆ Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de projeto estrutural: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
◆ 30 anos + de história de P&D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de pesquisa e design
◆ Sistema de fornecimento estável e maduro
◆ Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
◆ Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de projeto estrutural: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
Sobre nós:
Bem-vindo para nos visitar!
A Shanghai HD M&E Tech Co., Ltd está localizada em Xangai, China. Somos especializados em torno CNC, centro de usinagem vertical, centro de usinagem horizontal, centro de usinagem de pórtico, centro de usinagem de cinco eixos, centro de torneamento-fresamento e vários outros equipamentos CNC. Temos mais de 200 tipos de máquinas-ferramentas. A qualidade e a tecnologia dos produtos atingiram o nível avançado internacional.
Nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramentas. O primeiro torno, furadeira e mandriladora nasceram aqui. Eles têm sido um dos líderes da indústria de máquinas-ferramentas da China e o maior fabricante de máquinas-ferramentas da China. Os produtos de máquinas-ferramentas cobrem automóveis, aviação, nova energia, máquinas de construção, navios, válvulas de bomba, rolamentos, eletrônicos 3C, moldes e outras indústrias. Assumimos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, alta qualidade e bom serviço aos nossos clientes em todo o mundo!
Nossa Fábrica:
Perguntas frequentes:
Q1. Você é uma empresa comercial ou uma empresa de fabricação?
Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Somos especializados em todos os tipos de máquinas, como torno CNC, fresadora CNC, centro de usinagem vertical, torno convencional, furadeira, furadeira radial e assim por diante.
Q3. Você pode fornecer uma máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções Smart CNC para nossos clientes, a fim de aumentar a eficiência.
Q4: Quais são seus termos de garantia?
Forneceremos uma substituição para peças que se mostrarem defeituosas por um período de 12 meses,
começando na data do conhecimento de embarque da máquina.
começando na data do conhecimento de embarque da máquina.
Q5. Quais são os serviços?
Pré-vendas: soluções personalizadas, planejamento e design; serviço individual
Pós-venda: serviço online 24 horas por dia, 7 dias por semana, orientação remota de instalação, conexão com o sistema de software do cliente
Pré-vendas: soluções personalizadas, planejamento e design; serviço individual
Pós-venda: serviço online 24 horas por dia, 7 dias por semana, orientação remota de instalação, conexão com o sistema de software do cliente
Q6: Por que escolher sua empresa?
Os produtos desde o desenvolvimento, design, fabricação, montagem de todo o processo de produção são
realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.
realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.
Q7: Sua empresa pode enviar o pessoal técnico para nossa empresa e direcionar nossos trabalhadores no exterior?
Podemos fornecer este tipo de serviço. Quando as máquinas chegarem ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos para instalar de acordo com o cronograma do comprador. Tudo isso pode ser cotado e listado no contrato. O vendedor cooperará com o comprador para lidar com o visto e a preparação da instalação antes de ir para o exterior.
Q8: Quais são as condições de pagamento?
T/T 30% de pagamento inicial no pedido, 70% de pagamento do saldo antes do envio. carta de crédito irrevogável à vista
