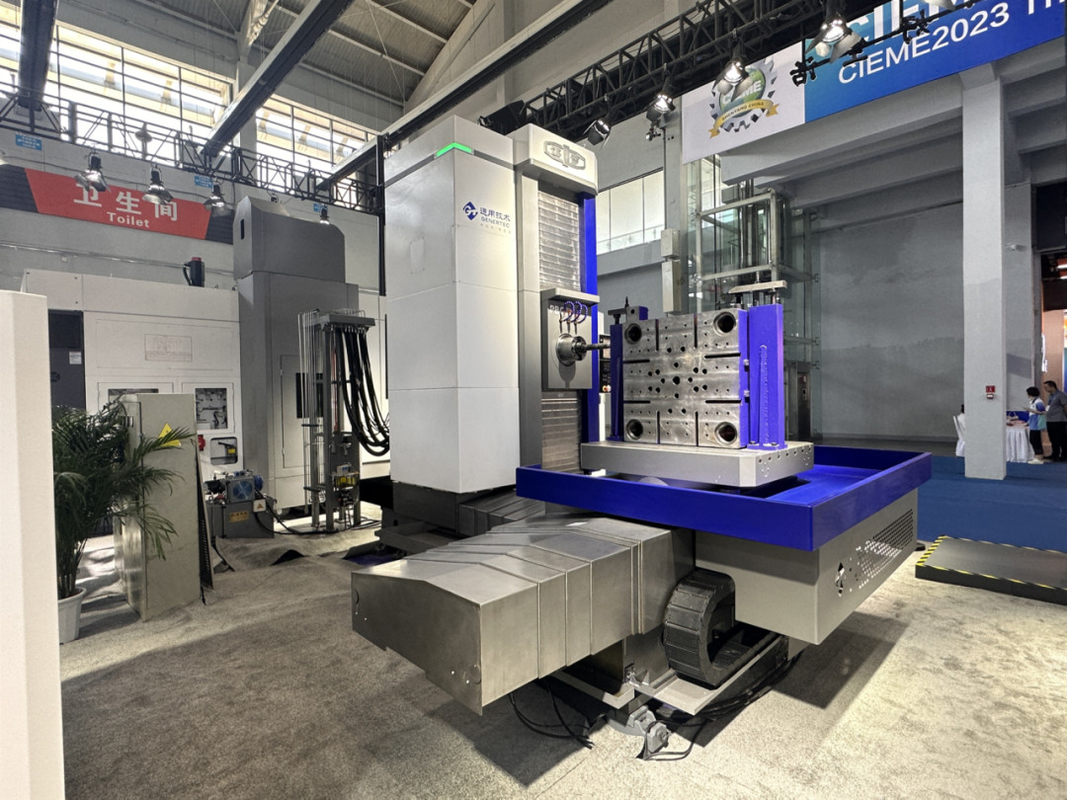

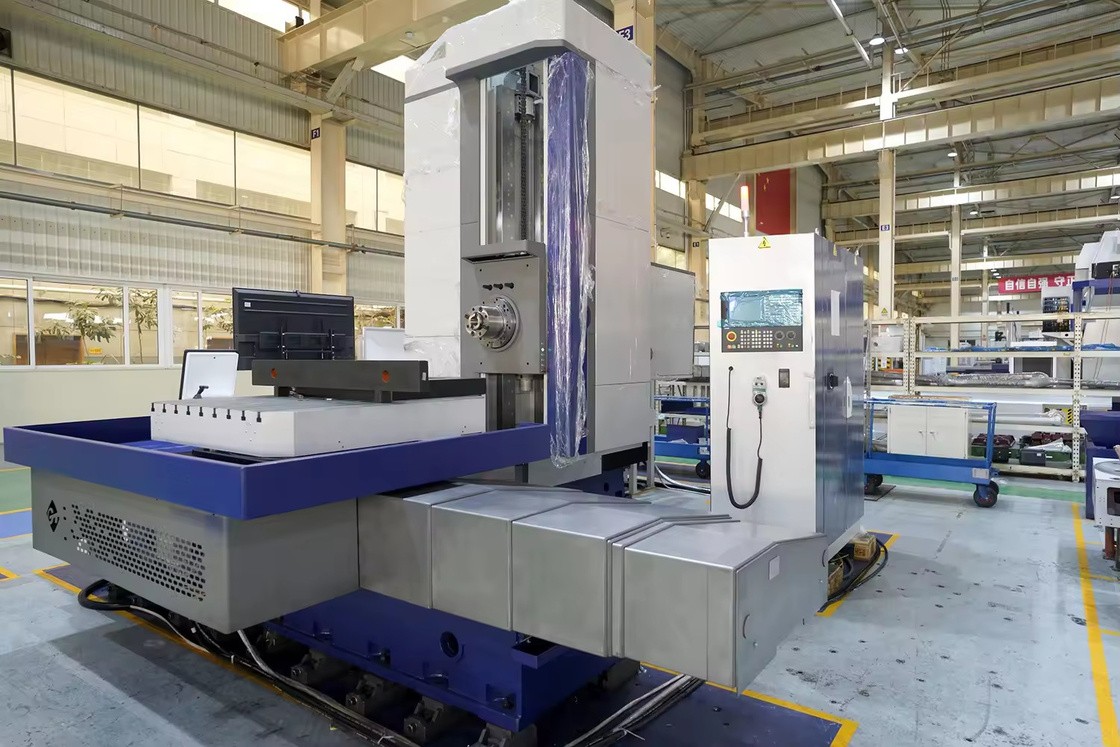

SMTCL 5 Eixo Horizontal Máquinas de Fressagem de Perforação CNC PBC130rp Máquina de Perforação de Perforação de Fressagem Pesada
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | PBC130rp |
|---|---|---|---|
| CNC ou não: | CNC | Palavra chave: | Máquina de perfurar de fresagem CNC horizontal |
| Velocidade do eixo: | 10 a 1500 r/min | Dimensão da bancada: | 2000 × 2000 mm |
| Carga máxima da bancada de trabalho: | 10/15/20/25/30 T | Viagem transversal X da bancada de trabalho: | 2000/2500/3000/3500/4000 mm |
| Viagem vertical Y do cabeçote: | 2500/3000 mm | Viagem longitudinalZ da coluna: | 2000/2500 mm |
| Viagem de ram V: | 1000 mm | Viagem do eixo W: | 800 mm |
| Destacar |
Máquinas de fresagem por perfuramento CNC horizontal,PBC130rp Máquinas de fresagem por perfuramento CNC,Máquina de perfuração de broca de freio CNC |
||
Descrição do produto
Descrição do produto:
Características do produto:
1A série de máquinas de fresagem e perforação horizontal CNC está a introduzir a tecnologia alemã avançada, de acordo com a procura do mercado.combinado com a estrutura madura das máquinas-ferramentas semelhantes da nossa empresa e o desenvolvimento de máquinas-ferramentas.

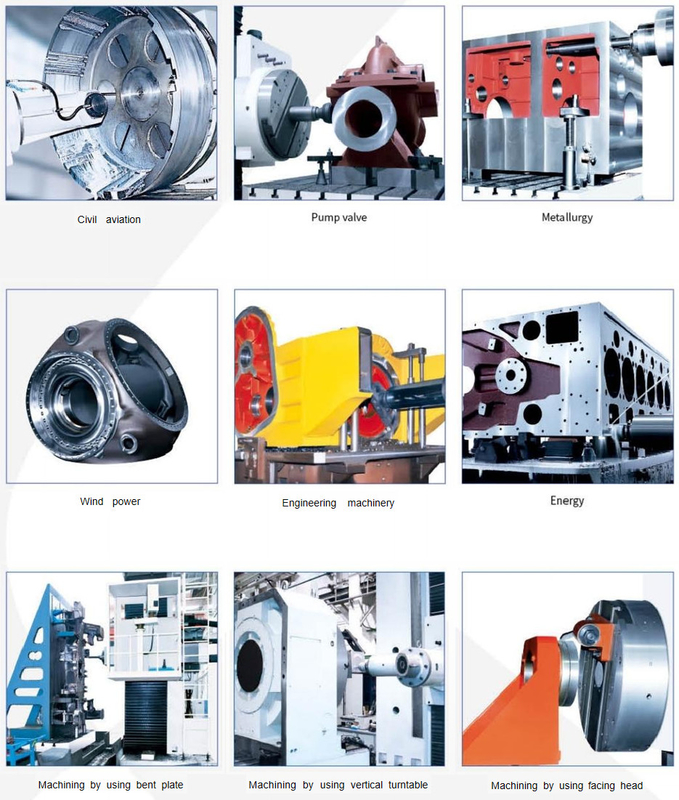

2"A utilização do projecto modular, ou seja, através da interface padrão, os módulos podem ser livremente combinados de várias formas para formar variantes de produto para satisfazer as diferentes necessidades do mercado.A máquina é principalmente moagem e aborrecimento, e também pode realizar perfuração, reaming, contrafaçamento, virar a face final e girar e outros processos.
3, Especialmente adequado para processamento sistema poroso, requisitos de distância de buraco mais precisos peças de caixa, a máquina pode realizar o posicionamento automático de coordenadas, mas também pode realizar X, Y, Z,W, B qualquer ligação de quatro eixos de coordenadas, pode ser utilizada para o contorno de interpolação de arco e processamento tridimensional de superfícies.
4De acordo com os requisitos do utilizador, pode ser equipado com plataforma giratória CNC vertical, acessórios de fresagem de ângulo direito para expandir a gama de tecnologia de processamento de máquinas.
Detalhes do produto:
|
- Não.
|
Unidade
|
PBC 130 rp
|
PBC 160 rp
|
|
|
Dimensão da bancada de trabalho
|
mm
|
10T:2000×2000;15T:2000×2000;20T:2000×2500;25T:2000×2000;30T:2500×2000;
|
||
|
Carga máxima da bancada de trabalho
|
T
|
10/15/20/25/30
|
||
|
Diâmetro do fuso
|
mm
|
φ130
|
φ160
|
|
|
Área de secção de ram
|
mm
|
480×480
|
||
|
Orifícios de torneamento
|
|
IS0 7:24 N0.50
|
IS0 7:24 N0.50
|
|
|
Especificação da haste da ferramenta
|
|
JT50/BT50
|
JT50/BT50
|
|
|
Velocidade do fuso
|
r/min
|
10 a 1500
|
||
|
Potência do motor principal
|
kW
|
41/49
|
60/69
|
|
|
Torque máximo do fuso
|
Nm
|
3000/3600
|
4400/5000
|
|
|
Viagem transversal X da bancada de trabalho
|
mm
|
10T:2000/3000/3500/4000;15T:2000/3000/4000
20T/25T/30T:3500/4000
|
||
|
Viagem vertical Y do cabeçote
|
mm
|
2500/3000
|
||
|
Viagem longitudinalZ da coluna
|
mm
|
2000/2500
|
||
|
Viagem de ram V
|
mm
|
1000
|
||
|
Viagem do eixo W
|
mm
|
800
|
||
|
Rotação da bancada de trabalho B
|
°
|
0.001×360
|
||
|
Velocidade de alimentação
|
X, Y, Z
|
mm/min
|
1-6000
|
|
|
V,W
|
mm/min
|
1-3000
|
||
|
B
|
r/min
|
0 a 1
|
||
|
Velocidade rápida
|
X, Y, Z
|
m/min
|
6
|
|
|
V,W
|
m/min
|
3
|
||
|
B
|
r/min
|
1
|
||
|
precisão de posicionamento
|
X, Y, Z
|
mm
|
0.02/1000,
0.012/1000 (escala da grade)
|
|
|
V
|
mm
|
0.025/0.015 (escala de grelha)
|
||
|
W
|
mm
|
0.025
|
||
|
B
|
""
|
10/4X90°;6
|
||
|
precisão de reposicionamento
|
X, Y, Z
|
mm
|
0.012
|
|
|
V
|
mm
|
0.012
|
||
|
W
|
mm
|
0.015
|
||
|
B
|
""
|
6
|
||
|
Sistema CNC
|
|
|
Siemens 828D
|
Siemens 828D
|
O NOSSO Serviço:
1. Montar e depurar antes da entrega
2Respondam dentro de 24 horas e resolvam o problema.
3Serviço de reparação gratuito de 1 ano (apenas sem danos humanos).
4. Solução global de armazenagem fornecida
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Perguntas frequentes:
Q1. É uma empresa comercial ou de fabrico?
a partir da data do conhecimento de embarque da máquina.
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
