Descrição do produto:
Características do produto:

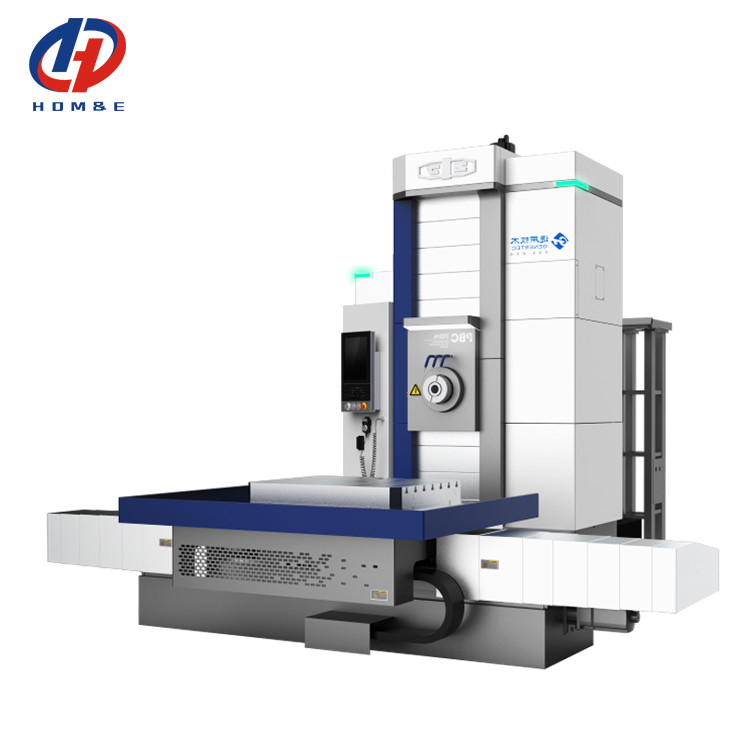

1A série de máquinas de fresagem e perforação horizontal CNC está a introduzir a tecnologia alemã avançada, de acordo com a procura do mercado.combinado com a estrutura madura das máquinas-ferramentas semelhantes da nossa empresa e o desenvolvimento de máquinas-ferramentas.
2"A utilização do projecto modular, ou seja, através da interface padrão, os módulos podem ser livremente combinados de várias formas para formar variantes de produto para satisfazer as diferentes necessidades do mercado.A máquina é principalmente moagem e aborrecimento, e também pode realizar perfuração, reaming, contrafaçamento, virar a face final e girar e outros processos.
3, Especialmente adequado para processamento sistema poroso, requisitos de distância de buraco mais precisos peças de caixa, a máquina pode realizar o posicionamento automático de coordenadas, mas também pode realizar X, Y, Z,W, B qualquer ligação de quatro eixos de coordenadas, pode ser utilizada para o contorno de interpolação de arco e processamento tridimensional de superfícies.

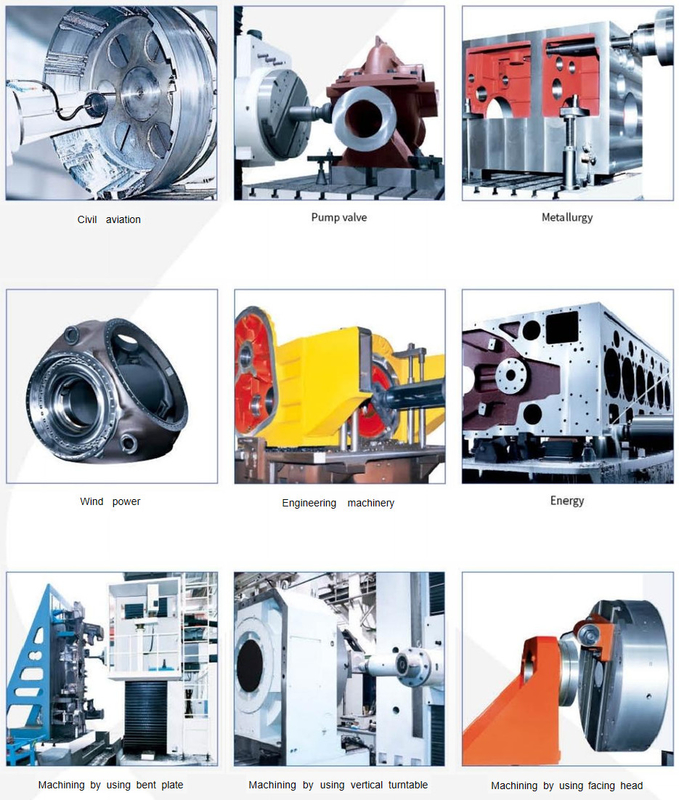

4De acordo com os requisitos do utilizador, pode ser equipado com plataforma giratória CNC vertical, acessórios de fresagem de ângulo direito para expandir a gama de tecnologia de processamento de máquinas.
Detalhes do produto:
|
- Não.
|
Unidade
|
PBC 130RA
|
PBC 160RA
|
|
|
Dimensão da bancada de trabalho
|
mm
|
10T:2000×2000;15T:2000×2000;20T:2000×2500;25T:2000×2000;30T:2500×2000;
|
||
|
Carga máxima da bancada de trabalho
|
T
|
10/15/20/25/30
|
||
|
Diâmetro do fuso
|
mm
|
φ130
|
φ160
|
|
|
Área de secção de ram
|
mm
|
450 × 450
|
||
|
Orifícios de torneamento
|
|
IS0 7:24 N0.50
|
IS0 7:24 N0.50
|
|
|
Especificação da haste da ferramenta
|
|
JT50/BT50
|
JT50/BT50
|
|
|
Velocidade do fuso
|
r/min
|
10 a 1500
|
10 a 1000
|
|
|
Potência do motor principal
|
kW
|
41/49
|
41/49
|
|
|
Torque máximo do fuso
|
Nm
|
1700/2100
|
2900/3500
|
|
|
Viagem transversal X da bancada de trabalho
|
mm
|
10T:2000/3000/3500/4000;15T:2000/3000/4000
20T/25T/30T:3500/4000
|
||
|
Viagem vertical Y do cabeçote
|
mm
|
2500/3000
|
||
|
Viagem longitudinalZ da coluna
|
mm
|
2000/2500
|
||
|
Viagem de ram V
|
mm
|
1000
|
||
|
Viagem do eixo W
|
mm
|
900
|
||
|
Rotação da bancada de trabalho B
|
°
|
0.001×360
|
||
|
Velocidade de alimentação
|
X, Y, Z
|
mm/min
|
1-6000
|
|
|
V,W
|
mm/min
|
1-3000
|
||
|
B
|
r/min
|
0 a 1
|
||
|
Velocidade rápida
|
X, Y, Z
|
m/min
|
6
|
|
|
V,W
|
m/min
|
3
|
||
|
B
|
r/min
|
1
|
||
|
precisão de posicionamento
|
X, Y, Z
|
mm
|
0.02/1000,
0.012/1000 (escala da grade)
|
|
|
V
|
mm
|
0.025/0.015 (escala de grelha)
|
||
|
W
|
mm
|
0.025/0.012 (escala magnética)
|
||
|
B
|
""
|
10/4X90°;6
|
||
|
precisão de reposicionamento
|
X, Y, Z
|
mm
|
0.012
|
|
|
V
|
mm
|
0.012
|
||
|
W
|
mm
|
0.012
|
||
|
B
|
""
|
6
|
||
|
Sistema CNC
|
|
|
Siemens 828D
|
Siemens 828D
|
