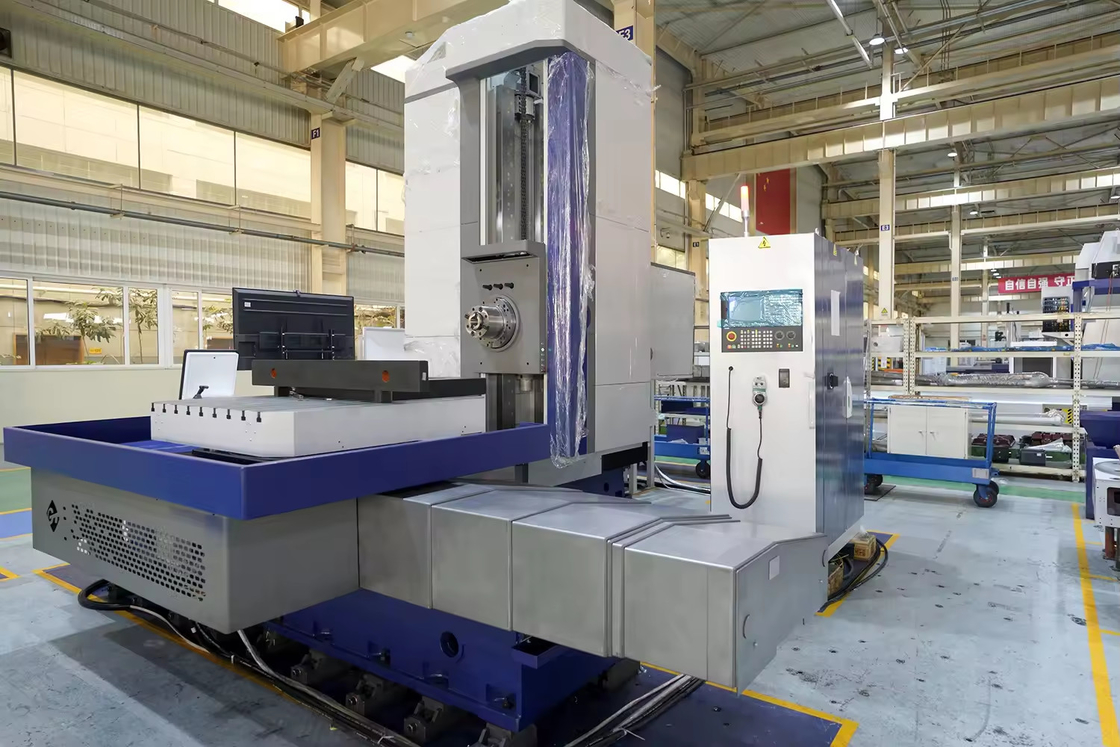

SMTCL pesado horizontal 5 eixos fresagem máquina de perfurar PBC130R CNC centro de usinagem máquinas de perfurar fresagem
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | PBC130rp |
|---|---|---|---|
| CNC ou não: | CNC | Palavra -chave: | Máquina de perfurar de fresagem CNC horizontal |
| Velocidade do eixo: | 10 a 1500 r/min | Dimensão da bancada: | 2000 × 2000 mm |
| Carga máxima da bancada de trabalho: | 10/15/20/25/30 T | Viagem transversal X da bancada de trabalho: | 2500/3000 mm |
| Viagem vertical Y do cabeçote: | 2000/3000/3500/4000 mm | Viagem longitudinal z da coluna: | 2000/2500 mm |
| Viagem de ram V: | 1000 mm | Viagem do eixo W: | 800 mm |
| Destacar |
Máquina de perfurar de fresagem horizontal de 5 eixos,PBC130R Máquina de perfurar de fresagem,Centros de usinagem CNC Máquinas de fresagem de perforação |
||
Descrição do produto
Descrição do Produto:
Características do Produto:
1, A série de máquinas de fresagem e furação horizontal CNC é na introdução da tecnologia avançada alemã, de acordo com a demanda do mercado, combinada com a estrutura madura das máquinas-ferramentas similares de nossa empresa e o desenvolvimento de máquinas-ferramentas.
2, O uso de design modular, ou seja, através da interface padrão, os módulos podem ser livremente combinados de várias maneiras para formar variantes de produtos para atender às diferentes necessidades do mercado. A máquina é principalmente para fresagem e furação, e também pode realizar perfuração, alargamento, rebaixamento, torneamento da face final e torneamento redondo e outros processos.
3, Especialmente adequado para processamento de sistema poroso, requisitos de distância entre furos mais precisos em peças de caixa, a máquina pode realizar o posicionamento automático de coordenadas, mas também pode realizar a ligação de qualquer eixo de quatro coordenadas X, Y, Z, W, B, pode ser usado para contorno de interpolação de arco e processamento de superfície tridimensional.
4, De acordo com os requisitos do usuário, pode ser equipado com uma mesa giratória CNC vertical, acessórios de fresagem em ângulo reto para expandir a gama de tecnologia de processamento da máquina.
Detalhes do Produto:
|
Itens
|
Unidade
|
PBC 130R
|

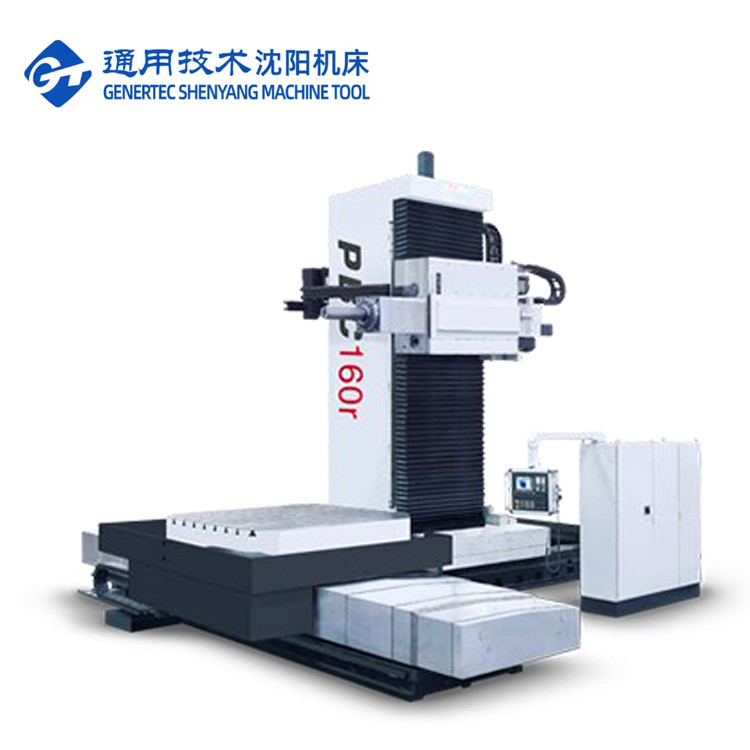

PBC 160R
|
|
|
Dimensão da bancada
|
mm
|
10T:2000×2000；15T:2000×2000；20T:2000×2500；25T:2000×2000；30T:2500×2000；
|
||
|
Carga máxima da bancada
|
T
|
10/15/20/25/30
|
||
|
Diâmetro do fuso
|
mm
|
φ130
|
φ160
|
|
|
Área da seção do carneiro
|
mm
|
480×480
|
||
|
Furo cônico do fuso
|
|
IS0 7:24 N0.50
|
IS0 7:24 N0.50
|
|
|
Especificação da haste da ferramenta
|
|
JT50/BT50
|
JT50/BT50
|
|
|
Velocidade do fuso
|
r/min
|
10-1500
|
10-1000
|
|
|
Potência do motor principal
|
kW
|
41/49
|
41/49
|
|
|
Torque máximo do fuso
|
Nm
|
1700/2100
|
2900/3500
|
|
|
Curso transversal X da bancada
|
mm
|
10T:2000/3000/3500/4000；15T:2000/3000/4000
20T/25T/30T:3500/4000
|
||
|
Curso vertical Y do cabeçote
|
mm
|
2000/2500/3000
|
||
|
Curso longitudinal Z da coluna
|
mm
|
1600/2000
|
||
|
Curso do carneiro V
|
mm
|
700
|
||
|
Curso do fuso W
|
mm
|
700
|
||
|
Rotação da bancada B
|
°
|
0.001×360
|
||
|
Velocidade de avanço
|
X,Y,Z
|
mm/min
|
1-6000
|
|
|
V,W
|
mm/min
|
1-3000
|
||
|
B
|
r/min
|
0-1
|
||
|
Velocidade rápida
|
X,Y,Z
|
m/min
|
6
|
|
|
V,W
|
m/min
|
3
|
||
|
B
|
r/min
|
1
|
||
|
Precisão de posicionamento
|
X,Y,Z
|
mm
|
0.02/1000
0.012/1000(escala de grade)
|
|
|
V
|
mm
|
0.025/0.015(escala de grade)
|
||
|
W
|
mm
|
0.025
|
||
|
B
|
''
|
10/4X90°；6
|
||
|
Precisão de reposicionamento
|
X,Y,Z
|
mm
|
0.012
|
|
|
V
|
mm
|
0.012
|
||
|
W
|
mm
|
0.015
|
||
|
B
|
''
|
6
|
||
|
Sistema CNC
|
|
|
SIEMENS 828D
|
SIEMENS 828D
|
Nosso Serviço:
Garantir que você receba uma máquina de alta qualidade
1. Cada peça precisa ser inspecionada
4. Processamento de amostra de cada máquina
5. 72 horas de teste antes da entrega
◆ 30 anos + de história em P&D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de pesquisa e design
◆ Sistema de fornecimento estável e maduro
◆ Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
◆ Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
FAQ:
Q1. Você é uma empresa comercial ou uma empresa de fabricação?
a partir da data do conhecimento de embarque da máquina.
Pré-vendas: soluções personalizadas, planejamento e design; serviço individual
Pós-vendas: serviço online 24 horas por dia, 7 dias por semana, orientação remota de instalação, conexão com o sistema de software do cliente
realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.
