Name: SMTCL Heavy Duty 5 Axis Milling Boring Machine PBC 110f Sistema SIEMENS Máquina de perfurar e frear CNC
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: PBC110f
Availability: InStock

Casa > produtos > Máquina de perfurar e moer horizontal >

SMTCL Heavy Duty 5 Axis Milling Boring Machine PBC 110f Sistema SIEMENS Máquina de perfurar e frear CNC

Máquina de perfurar de moagem de 5 eixos

Máquina CNC de perfurar e moer

Sistema SIEMENS Máquina de perfurar de fresagem

Lugar de origem:

China

Marca:

SMTCL

Certificação:

CE ISO certification

Número do modelo:

PBC110f

Contacte-nos

Solicite um orçamento

Detalhes do produto

Marca:

SMTCL

Número do modelo:

PBC110f

CNC ou não:

CNC

palavra-chave:

Máquina de perfurar de fresagem CNC horizontal

Velocidade do fuso:

10-3000 r/min

Dimensão da bancada:

1250×1400 mm

Carga máxima da bancada de trabalho:

8 t

Viagem transversal X da bancada de trabalho:

2000/3000 mm

Viagem vertical Y do cabeçote:

1500/2000 mm

Viagem longitudinalZ da coluna:

1200/2000 mm

Viagem W do eixo:

550 mm

Viagem U do bloco de deslizamento da cabeça virada:

140 mm

Termos de pagamento e envio

Quantidade de ordem mínima

Detalhes da embalagem

A caixa de madeira, a caixa de lata, outras embalagens navegáveis.

Tempo de entrega

45 a 60 dias

Termos de pagamento

T/T, L/C, Western Union

Habilidade da fonte

50 conjuntos por mês

PRODUTOS RELACIONADOS

Vídeo

SMTCL PBC130s Máquina de fresagem pesada CNC Dois trilhos de orientação lineares e um trilho de orientação duro

Obtenha o melhor preço

Vídeo

SMTCL Heavy Duty 5 Axis Milling Boring Machine PBC 110f Sistema SIEMENS Máquina de perfurar e frear CNC

Obtenha o melhor preço

Vídeo

SMTCL pesado horizontal 5 eixos fresagem máquina de perfurar PBC130R CNC centro de usinagem máquinas de perfurar fresagem

Obtenha o melhor preço

Vídeo

SMTCL PBC130RA Máquina de perfuração de fresagem de furo pesado de 5 eixos Máquinas de fresagem de furo CNC horizontal

Obtenha o melhor preço

Contacte-nos

+8613916455787

sales@huidijd.com

86-021-61195255

Contacte agora

Descrição do produto

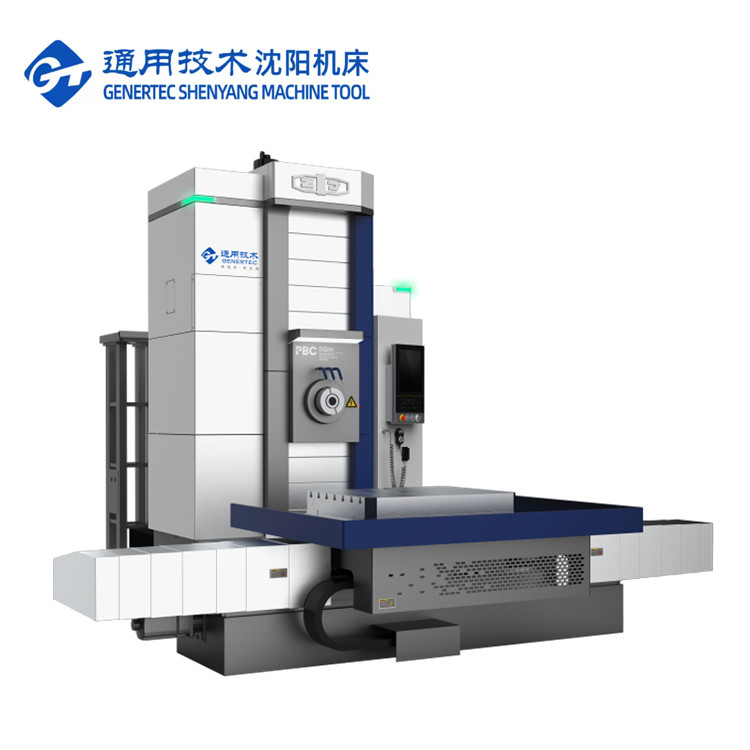

SMTCL Heavy Duty 5 Axis Milling Boring Machine PBC 110f Sistema SIEMENS Máquina de perfurar e frear CNC 0

Descrição do Produto:

Fresadora e Mandrilhadora CNC de 5 eixos para serviço pesado SMTCL PBC 110f Sistema SIEMENS Máquina de Mandrilar e Fresar CNC

A máquina-ferramenta apresenta múltiplas funções de usinagem, como mandrilamento, fresamento, furação (furação, alargamento e escareamento), rosqueamento (rosca rígida) e rebaixamento, e o excelente sistema CNC permite que a máquina-ferramenta apresente funções como interpolação linear e interpolação circular. A bancada rotativa CNC é capaz de realizar a usinagem de múltiplos procedimentos de grupo de furos de 4 planos, séries de furos e plano após uma fixação da peça de trabalho. A máquina-ferramenta é de layout em forma de T, coluna única e estrutura de cabeçote de suspensão lateral. A bancada e o carro deslizante se movem ao longo do trilho-guia transversal da cama (coordenada do eixo X), a coluna é fixada no carro deslizante e se move ao longo do trilho-guia longitudinal da cama (coordenada do eixo Z), o cabeçote se move verticalmente ao longo do trilho-guia da coluna (coordenada do eixo Y), a bancada CNC apresenta rotação de 360 ° (coordenada do eixo B), e o fuso (eixo de mandrilamento) se move no eixo de fresamento (coordenada do eixo W).

Características do Produto:

1, A série de fresadoras e mandrilhadoras horizontais CNC é na introdução da tecnologia avançada alemã, de acordo com a demanda do mercado, combinada com a estrutura madura das máquinas-ferramentas semelhantes de nossa empresa e o desenvolvimento de máquinas-ferramentas.

2, O uso de design modular, ou seja, através da interface padrão, os módulos podem ser livremente combinados de várias maneiras para formar variantes de produtos para atender às diferentes necessidades do mercado. A máquina é principalmente para fresamento e mandrilamento, e também pode realizar furação, alargamento, rebaixamento, torneamento da face final e torneamento redondo e outros processos.

3, Especialmente adequado para o processamento de sistemas porosos, requisitos de distância entre furos mais precisos de peças de caixa, a máquina pode realizar o posicionamento automático de coordenadas, mas também pode realizar a ligação dos eixos de coordenadas X, Y, Z, W, B, pode ser usado para contorno de interpolação de arco e processamento de superfície tridimensional.

4, De acordo com os requisitos do usuário, pode ser equipado com uma mesa giratória CNC vertical, acessórios de fresamento em ângulo reto para expandir a gama de tecnologia de processamento da máquina.

Detalhes do Produto:

Parâmetros do Produto:

Itens		Unidade	PBC 110f	PBC 130f	PBC 160f
Dimensão da bancada		mm	1000×1250	1600×1800/2000×2000	2000×2000/2000×2500
Carga máxima da bancada		T	8	15	25
Diâmetro do fuso		mm	φ110	φ130	φ160
Diâmetro da cabeça de faceamento		mm	φ630	φ730	φ900
Furo cônico do fuso			IS0 7:24 N0.50
Especificação da haste da ferramenta			JT50/BT50
Velocidade do fuso		r/min	10-3000	10-3000	10-2000
Velocidade da cabeça de faceamento		r/min	10-200	10-125	10-100
Potência do motor principal		kW	19.5/23.4	25/30	41/49.2
Torque máximo do fuso		Nm	1100/1300	2100/2600	3300/4000
Curso transversal X da bancada		mm	2000/3000	2000/3000/4000	3000/4000/6000
Curso vertical Y do cabeçote		mm	1500/2000	1600/2000/2500	2000/25000/3000
Curso longitudinal Z da coluna		mm	1200/2000	1600/2000	2000
Curso W do fuso		mm	550	800	1000
Curso U do bloco deslizante da cabeça de faceamento		mm	140	200	330
Rotação da bancada B		°	0.001×360
Distância do centro do fuso à bancada		mm	60-1560	100-1700	10-2100
Distância da face do fuso à bancada		mm	350	850	1100
Velocidade de avanço	X,Y,Z	mm/min	1-8000
	W	mm/min	1-2400	1-3000	1-3000
	U	mm/min	1-2400	1-3000	1-3000
	B	r/min	0-1.5
Velocidade rápida	X,Y,Z	m/min	15	12	10
	W	m/min	2.4	3	3
	U	m/min	2.4	3	3
	B	r/min	1.5
Precisão de posicionamento	X,Y,Z	mm	XZ:0.015/0.01(escala de grade) Y:0.01(escala de grade)
	W	mm	0.012	0.012	0.015
	U	mm	0.032
	B	''	6
Precisão de reposicionamento	X,Y,Z	mm	0.008
	W		0.01
	U	mm	0.018
	B	''	4
Sistema CNC			SIEMENS 828D

Nosso Serviço:

Garantir que você receba uma máquina de alta qualidade
1. Cada peça precisa ser inspecionada

2. Mais de 100 processos de produção controlados

3. Mais de 200 itens de inspeção
4. Processamento de amostras de cada máquina
5. 72 horas de teste antes da entrega

Por que nos escolher:

◆ Senso de qualidade superior, as solicitações dos clientes vêm em primeiro lugar
◆ 30 anos + de história de P&D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de pesquisa e design
◆ Sistema de fornecimento estável e maduro
◆ Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
◆ Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção

Sobre nós:

Bem-vindo para nos visitar!

A Shanghai HD M&E Tech Co., Ltd está localizada em Xangai, China. Somos especializados em torno CNC, centro de usinagem vertical, centro de usinagem horizontal, centro de usinagem de pórtico, centro de usinagem de cinco eixos, centro de torneamento-fresamento e vários outros equipamentos CNC. Temos mais de 200 tipos de máquinas-ferramentas. A qualidade e a tecnologia dos produtos atingiram o nível avançado internacional.

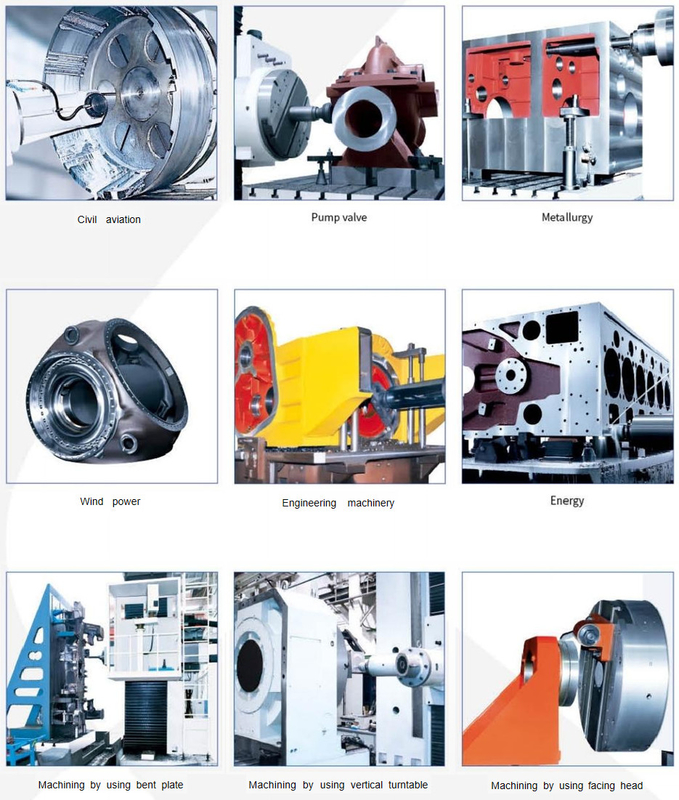

Nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramentas. O primeiro torno, máquina de perfuração e máquina de mandrilamento nasceram aqui. Eles têm sido um dos líderes da indústria de máquinas-ferramentas da China e o maior fabricante de máquinas-ferramentas da China. Os produtos de máquinas-ferramentas cobrem automóveis, aviação, nova energia, máquinas de construção, navios, válvulas de bomba, rolamentos, eletrônicos 3C, moldes e outras indústrias. Assumimos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, alta qualidade e bom serviço aos nossos clientes em todo o mundo!

Nossa Fábrica:

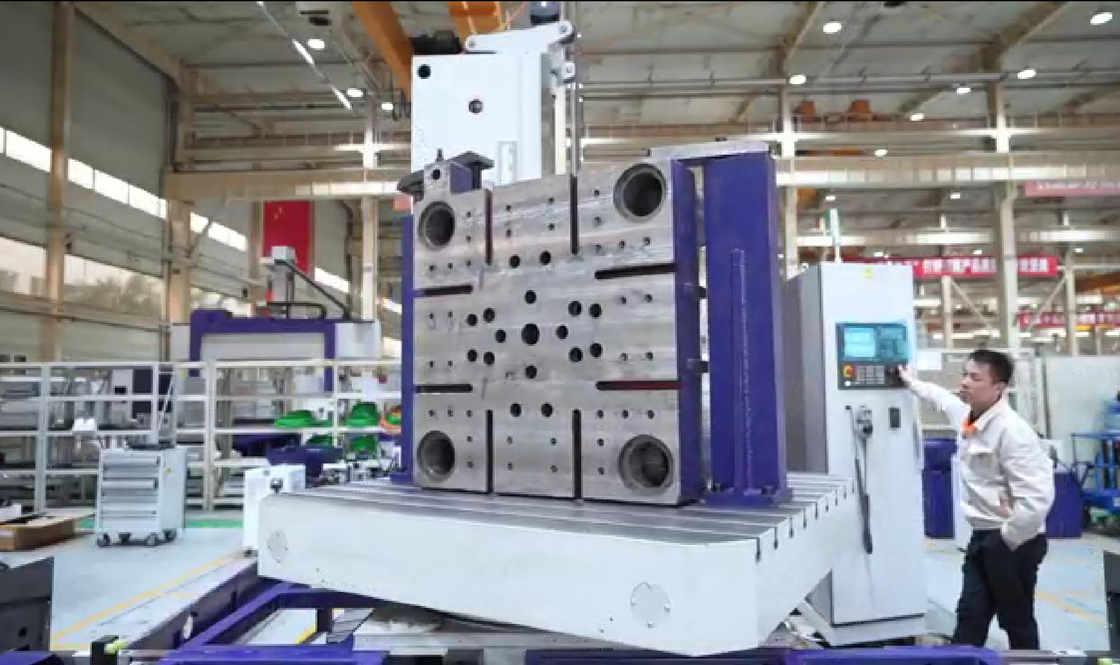

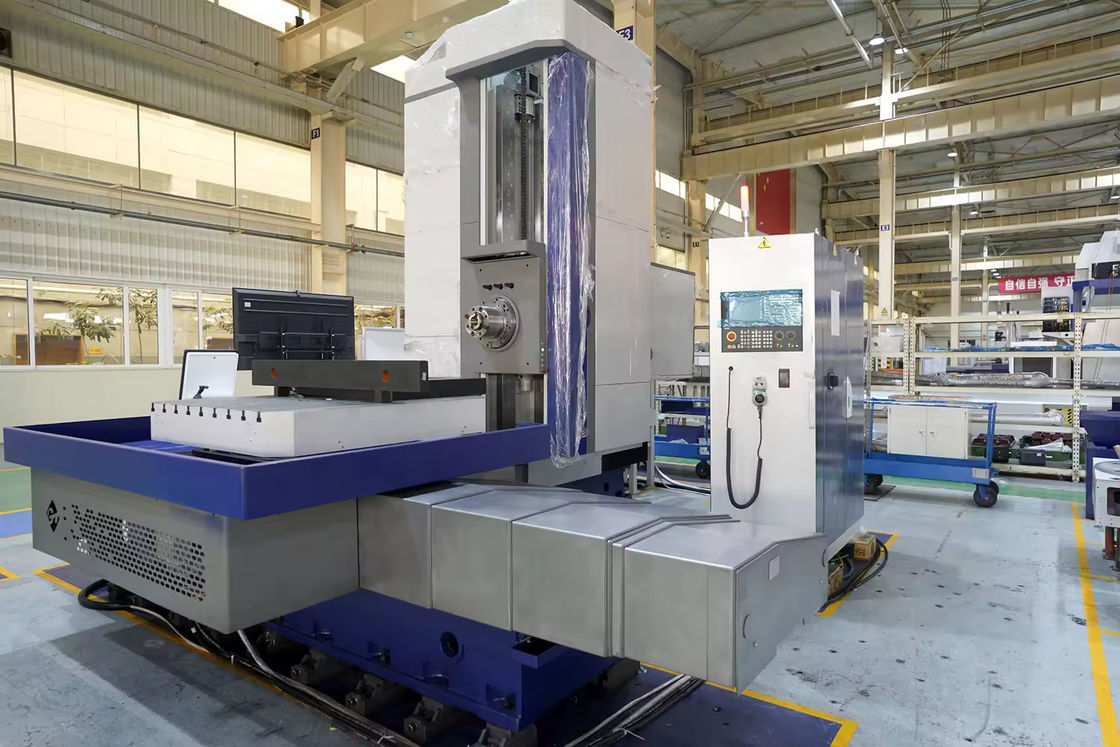

SMTCL Heavy Duty 5 Axis Milling Boring Machine PBC 110f Sistema SIEMENS Máquina de perfurar e frear CNC 3

Exposição:

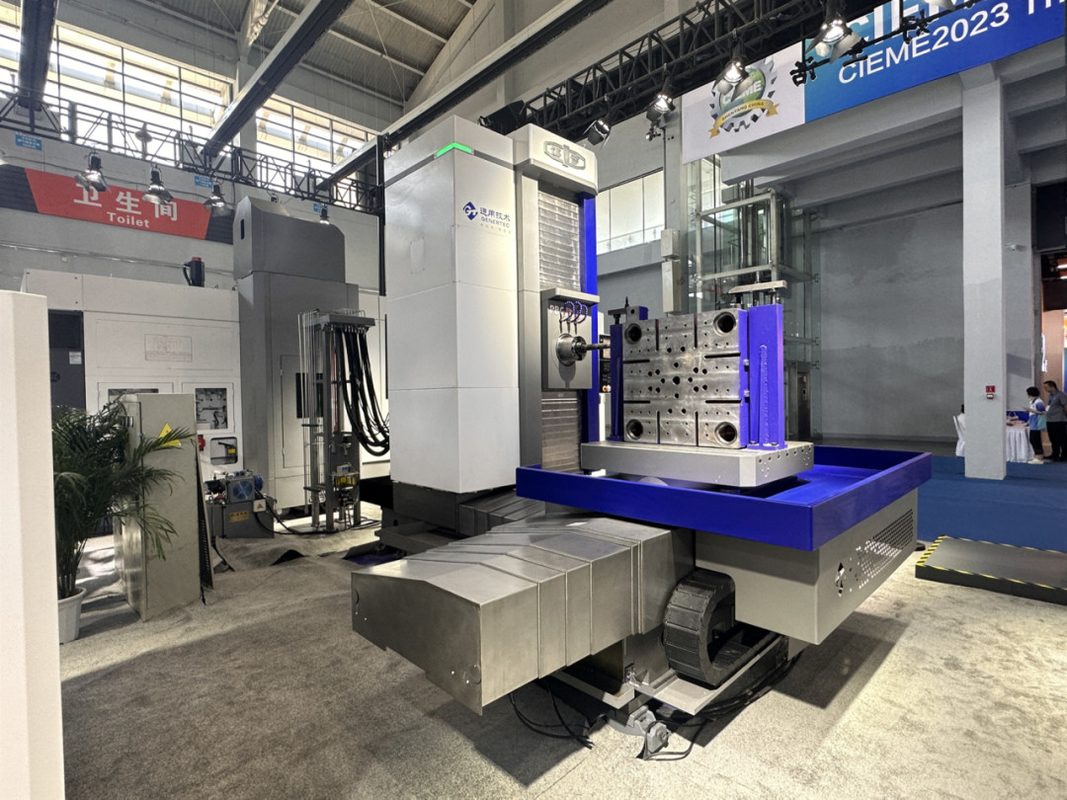

SMTCL Heavy Duty 5 Axis Milling Boring Machine PBC 110f Sistema SIEMENS Máquina de perfurar e frear CNC 4

Perguntas frequentes:

Q1. Você é uma empresa comercial ou uma empresa de fabricação?

Somos uma empresa de fabricação.

Q2. Quais são os principais produtos da sua empresa?

Somos especializados em todos os tipos de máquinas, como torno CNC, fresadora CNC, centro de usinagem vertical, torno convencional, máquina de perfuração, máquina de perfuração radial e assim por diante.

Q3. Você pode fornecer uma máquina personalizada ou SPM (máquina de propósito especial)?

Sim, fornecemos soluções CNC inteligentes para nossos clientes, a fim de aumentar a eficiência.

Q4: Quais são seus termos de garantia?

Forneceremos uma substituição para peças que se mostrarem defeituosas por um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.

Q5. Quais são os serviços?
Pré-venda: Soluções personalizadas, planejamento e design; Serviço individual
Pós-venda: 7 dias 24 horas de serviço online, orientação remota de instalação, conexão com o sistema de software do cliente

Q6: Por que escolher sua empresa?

Os produtos desde o desenvolvimento, design, fabricação, montagem de todo o processo de produção são
realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.

Q7: Sua empresa pode enviar o pessoal técnico para nossa empresa e direcionar nossos trabalhadores no exterior?

Podemos fornecer este tipo de serviço. Quando as máquinas chegarem ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos para instalar de acordo com o cronograma do comprador. Tudo isso pode ser cotado e listado no contrato. O vendedor cooperará com o comprador para lidar com o visto e a preparação da instalação antes de ir para o exterior.

Q8: Quais são as condições de pagamento?

T/T 30% de pagamento inicial no pedido, 70% de pagamento do saldo antes do envio. carta de crédito irrevogável à vista
