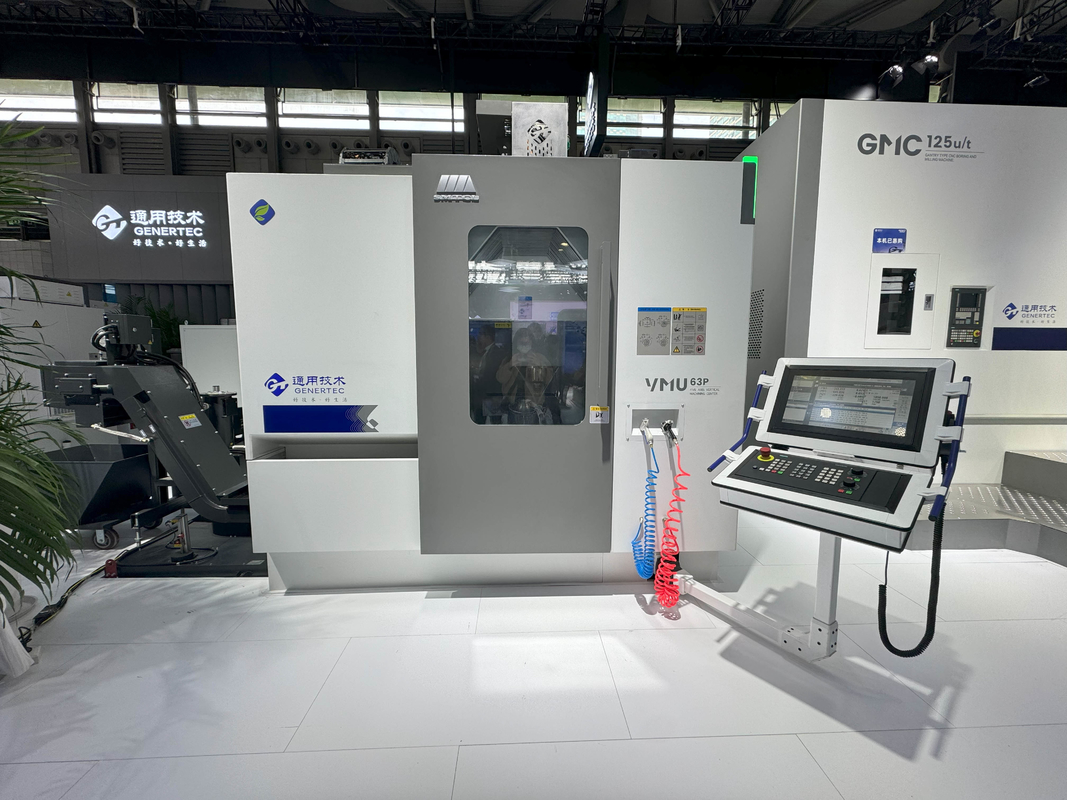

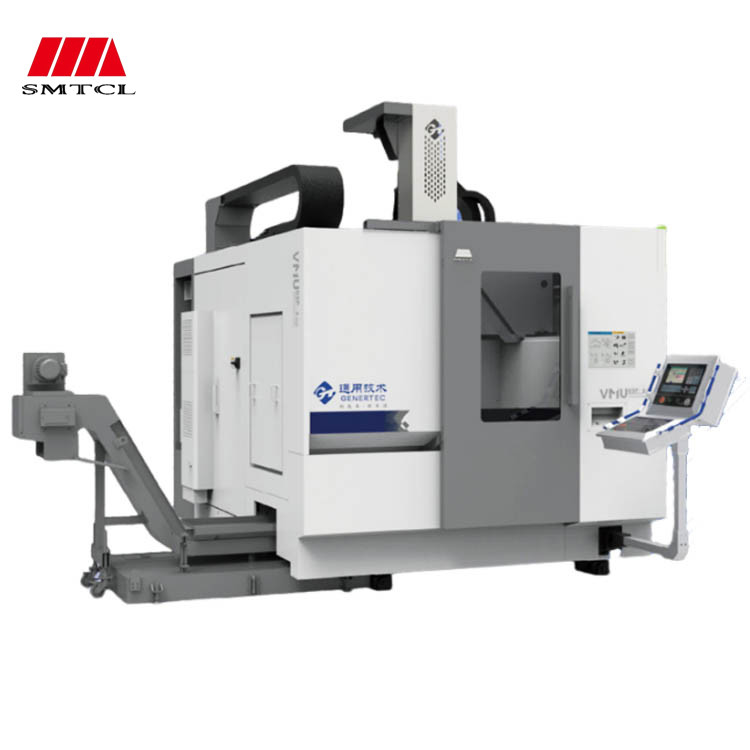

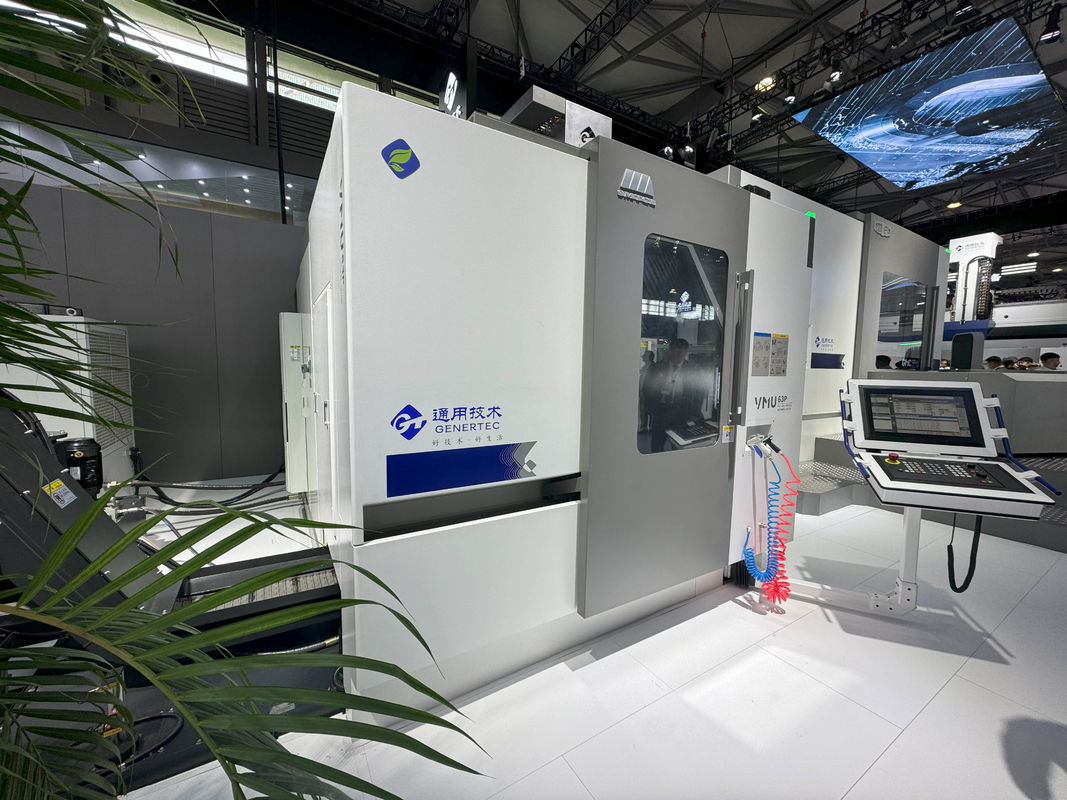

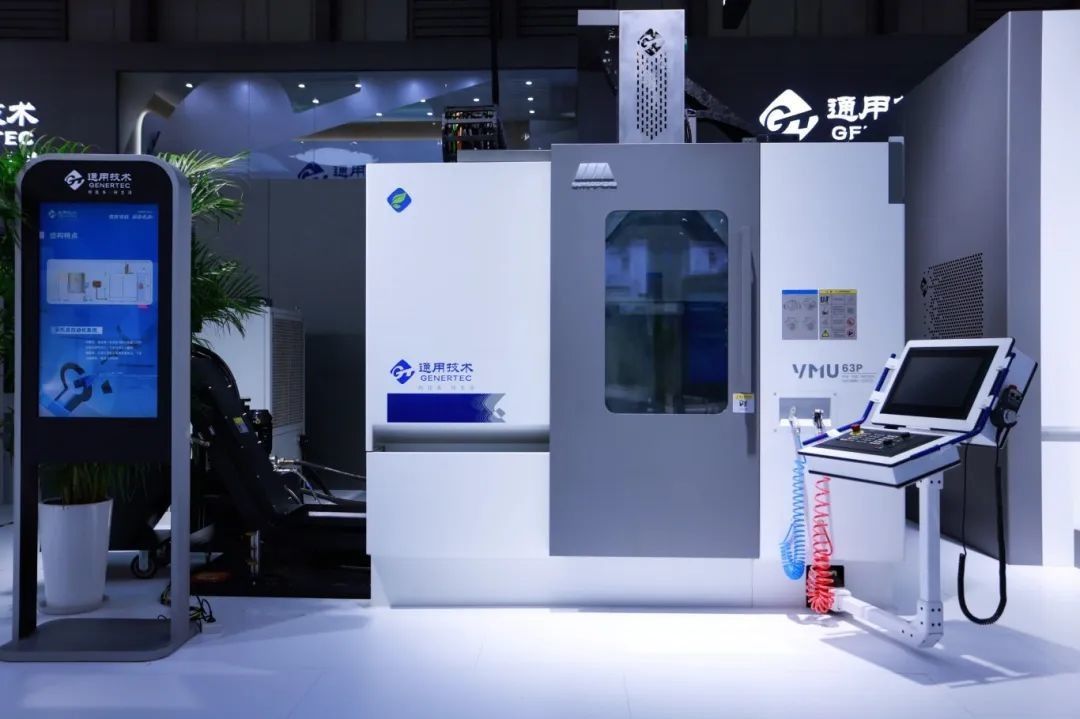

SMTCL Vertical 5 Axis Machining Center VMU63P Five Axis Linkage High Performance Vertical Machining Center (Centro de usinagem vertical de alto desempenho)
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | VMU63P |
|---|---|---|---|
| Nome: | Centro de usinagem vertical de 5 eixos | Sistema de controle: | SIEMENS GSK FANUC (opcional) |
| Viagem máxima do eixo X do skate: | 650 mm | Viagem máxima do feixe - eixo Y: | 650 mm |
| Viagem máxima do fuso - eixo Z: | 500mm | Curso da Um-linha central: | ± 130° |
| Curso da C-linha central: | n×360° | ||
| Destacar |
Centro de Mecânica de Ligação de cinco eixos,Centro de usinagem de eixo de alto desempenho,VMU63P Centro de Mecânica Vertical |
||
Descrição do produto

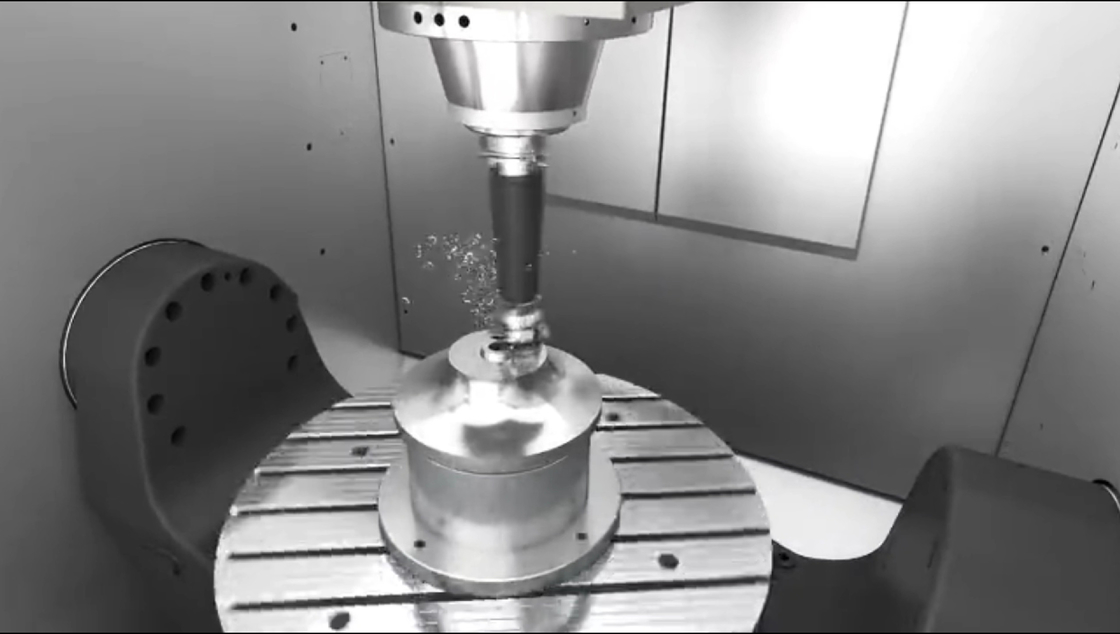

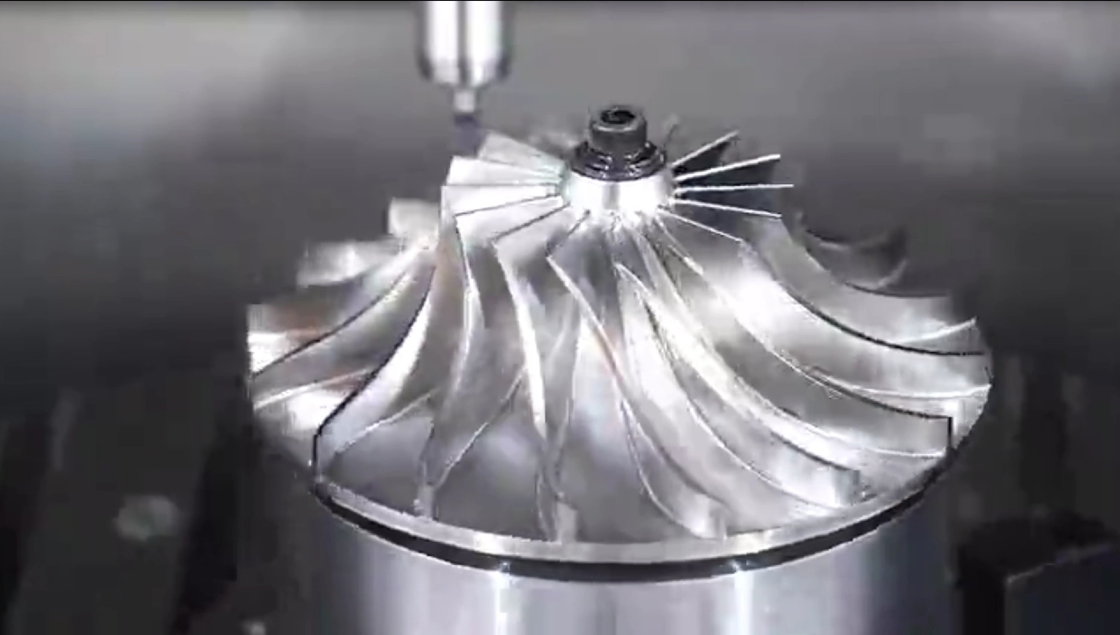

O produto é adequado para o processamento de peças de formatos complexos nas indústrias de energia, moldes, automobilística e outras. É um centro de usinagem vertical de cinco eixos de alto desempenho desenvolvido de forma independente pelo General Technology Group. Velocidade de movimento rápido do eixo linear do produto de até 60m/min, aceleração de até 1g, eixo giratório acionado por motor de torque, velocidade acima de 50r/min, o desempenho dinâmico da máquina é excelente. A coluna da cama é feita de pedra mineral artificial, que possui excelente supressão de vibração e resistência à deformação térmica. As características de alta velocidade, alta precisão e alta rigidez, configuração rica e poderosa função de ligação de cinco eixos podem atender às diversas necessidades dos clientes.
Recurso 1: Quatro capacitações de alto nível, experiência definitiva
Recurso 2: Integração de cadeia completa, cobertura multidomínio
|
Item
|
Unidade
|
VMU63P
|
|
|
Capacidade
|

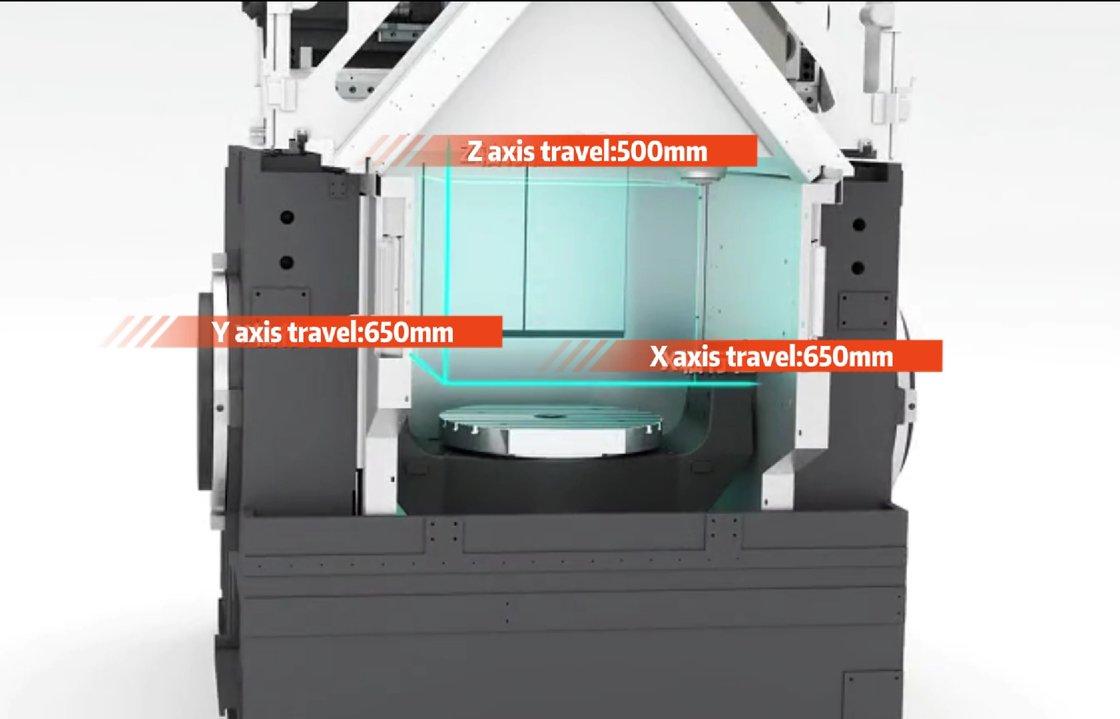

Curso máximo do skate -eixo X
|
milímetros
|
650
|
|
Curso máximo do feixe - eixo Y
|
milímetros
|
650
|
|
|
Curso máximo do fuso -eixo Z
|
milímetros
|
500
|
|
|
Distância da face final do fuso até a mesa
|
milímetros
|
150-650
|
|
|
|
Curso no eixo A
|
°
|
±130
|
|
Curso do eixo C
|
°
|
n×360
|
|
|
Mesa de trabalho
|
Tamanho da mesa
|
milímetros
|
Φ650×560
|
|
Carga máxima na mesa
|
kg
|
1000
|
|
|
Tamanho do slot T
|
mm×pcs
|
18×7
|
|
|
Fuso
|
Conicidade do fuso
|
|
HSK-A63
|
|
Velocidade máxima
|
rpm
|
18.000
|
|
|
Torque de saída (100%/40%)
|
Nm
|
83/107
|
|
|
Potência de saída (100%/40%)
|
kw
|
25/32
|
|
|
Alimentar
|
Velocidade de movimento rápido do eixo X
|
m/min
|
60
|
|
Velocidade de movimento rápido do eixo Y
|
m/min
|
60
|
|
|
Velocidade de movimento rápido do eixo Z
|
m/min
|
60
|
|
|
Velocidade de movimento rápido do eixo A
|
rpm
|
50
|
|
|
Velocidade de movimento rápido do eixo C
|
rpm
|
65
|
|
|
ATC
|
Capacidade de armazenamento de ferramentas
|
computador
|
36
|
|
Comprimento máximo da ferramenta
|
milímetros
|
300
|
|
|
Peso máximo da ferramenta
|
kg
|
8
|
|
|
Máx. diâmetro do disco de ferramenta. (completo)
|
milímetros
|
Φ80
|
|
|
Máx. diâmetro do disco de ferramenta. (adjacente)
|
milímetros
|
Φ125
|
|
|
Precisão de posicionamento
|
X/Y/Z
|
milímetros
|
0,005
|
|
Ar condicionado
|
Segundo
|
8
|
|
|
Posicionamento de repetibilidade
|
X/Y/Z
|
milímetros
|
0,003
|
|
Ar condicionado
|
Segundo
|
5
|
|
|
Outros
|
Peso líquido da máquina
|
kg
|
16.500
|
- Sentido de qualidade superior, as solicitações dos clientes vêm em primeiro lugar
- 30 anos + história de P&D, a empresa foi fundada em 1993
- Fabricante de alta tecnologia com capacidade de pesquisa e design
- Sistema de fornecimento estável e maduro
- Jovens vendedores e engenheiros ativos para serviços instantâneos (24 horas online)
- Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
- Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
Bem-vindo a nos visitar!
Xangai HD M&E Tech Co., Ltd está localizada em Xangai, China. Somos especializados em torno CNC, centro de usinagem vertical, centro de usinagem horizontal, centro de usinagem de pórtico, centro de usinagem de cinco eixos, centro de torneamento-fresamento e vários outros equipamentos CNC. Temos mais de 200 tipos de máquinas-ferramentas. A qualidade e a tecnologia dos produtos atingiram o nível avançado internacional.
Nossa cooperação tem mais de 80 anos de história na fabricação de máquinas-ferramentas. O primeiro torno, furadeira e mandriladora nasceram aqui. Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricante de máquinas-ferramenta na China. Os produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bombas, rolamentos, eletrônicos 3C, moldes e outras indústrias. Assumimos a missão de fornecer às máquinas-ferramentas tecnologia de ponta, alta qualidade e bom atendimento aos nossos clientes em todo o mundo!
Somos uma empresa de manufatura.
Somos especializados em todos os tipos de máquinas, como torno CNC, fresadora CNC, centro de usinagem vertical, torno convencional, furadeira, furadeira radial e assim por diante.
Sim, fornecemos soluções Smart CNC para nossos clientes, a fim de aumentar a eficiência.
Forneceremos a substituição de peças que apresentem defeito por um período de 12 meses,
começando na data do conhecimento de embarque da máquina.
Pré-vendas:Soluções personalizadas, planejamento e design;Atendimento individualizado
Pós-venda:7 dias 24 horas de serviço on-line, orientação remota de instalação, encaixe com sistema de software do cliente
Os produtos provenientes do desenvolvimento, design, fabricação e montagem de todo o processo produtivo são
realizado entre fábricas com uma cadeia produtiva completa que é a sua garantia mais confiável.
Podemos fornecer esse tipo de serviço. Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos para instalar de acordo com a programação do comprador. Tudo isso pode ser cotado e listado no contrato. O vendedor cooperará com o comprador para lidar com o visto e a preparação da instalação antes de viajar para o exterior.
T/T pagamento inicial de 30% no pedido, pagamento do saldo de 70% antes do envio. carta de crédito irrevogável à vista
