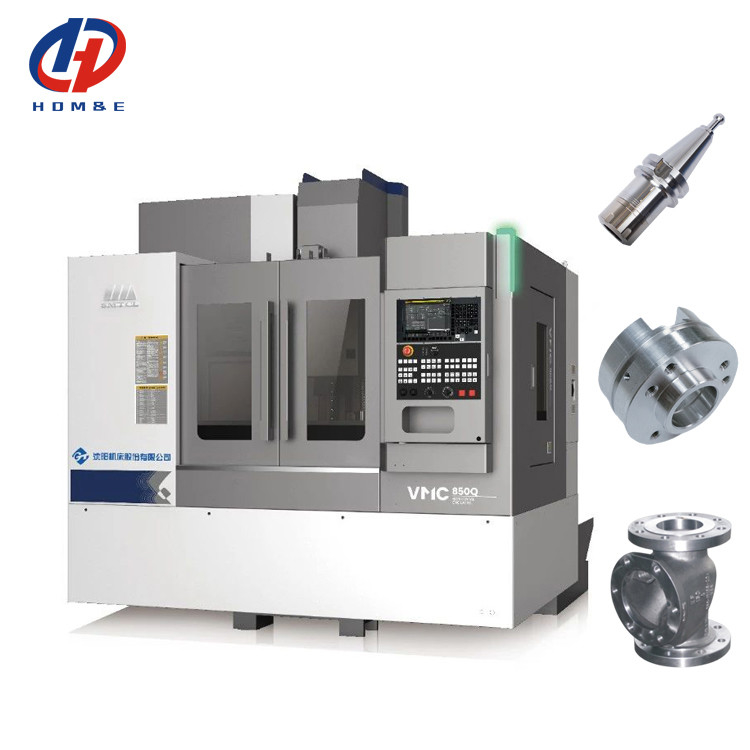

VMC 850 1000 1100Q Máquina de fresagem CNC de 3 eixos Sistema FANUC Centro de usinagem vertical CNC
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | VMC850Q/VMC1000Q/VMC1100Q |
|---|---|---|---|
| Cnc ou não: | CNC | Palavra-chave: | Centro fazendo à máquina vertical |
| Tamanho da mesa (L×W): | 1000×500mm | Velocidade do fuso: | 10000 R/min |
| Curso do eixo X: | 850mm | Curso do eixo Y: | 500mm |
| Curso do eixo Z: | 540mm | Nave do fuso para a superfície da mesa: | 120-660 mm |
| Destacar |
BT40 Centro de Mecânica Vertical,Máquina automática de perfuração e perfuração,VMC850Q Centro de Mecânica Vertical Automática |
||
Descrição do produto
VMC 850 1000 1100Q Fresadora CNC de 3 Eixos Sistema FANUC Centro de Usinagem Vertical CNC
Este centro de usinagem vertical VMC850Q de nova geração adota layout de estrutura vertical, estrutura de mesa transversal, coluna de espinha de peixe de alta rigidez, caixa do fuso em forma de trapézio invertido, centro de gravidade baixo, base de alta rigidez, trilho de rolo de três eixos, para garantir boa precisão de funcionamento da máquina, alta resistência e excelente estabilidade de precisão; A estrutura da máquina é simples e compacta, a área ocupada é pequena, o que é propício à montagem de linha automática; Pode realizar fresagem de superfície, furação, mandrilamento, alargamento, processamento de superfícies 2D e 3D, rosqueamento e outros processos de usinagem de alta precisão integrados. Operação simples, alta velocidade e alta eficiência, inteligente e estável.
- Design de alta rigidez e alta estabilidade
- Base integral de fundição de alta resistência

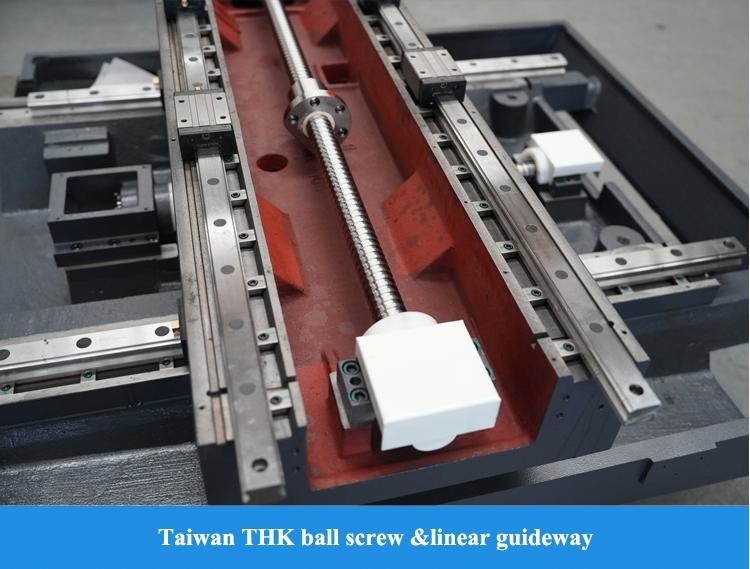

- Trilho de rolo classe P de três eixos
- Coluna de espinha de peixe de longo alcance
- Boa precisão e retenção de precisão
- Parafuso de avanço pré-tensionado C3
- Tecnologia de simetria térmica
- Tecnologia de compensação de erro
- Segurança, proteção ambiental, produtividade eficiente
- Mudança rápida de três eixos 48m/min
- Fuso direto 12000 RPM
- Extrator de cavacos de dupla espiral na base
Recurso 1: Estável e confiável - Testes abrangentes, desempenho consistente através de testes comparativos
- 7 conjuntos de equipamentos de teste de desempenho em lote, 7 conjuntos de equipamentos de teste de corte
- 22 itens de teste de desempenho e 25 itens de teste de corte por equipamento
Avaliação de terceiros: Nível de desempenho líder
Recurso 2: Capacidade de usinagem de alta qualidade - Alta precisão, tecnologia de controle de marca de junta de ferramenta; alto acabamento superficial, rugosidade Ra 0,8 µm
- Nome da peça: Peça de teste de marca de junta de ferramenta
- Indústria: Veículos de nova energia, robótica; material (AL6061)
- Dimensões da peça: 200×150×20mm
Dificuldades do processo:
- Marcas de junta de ferramenta na superfície da peça
- Testa o fuso da máquina e a estabilidade da usinagem
- Requisitos de qualidade da superfície
Recurso 3: Capacidade de usinagem de ultra-micro precisão - Alta estabilidade, usinagem de agulha fina de φ0,08mm
- Nome da peça: Usinagem de gravação D0,2mm
- Indústria: Semicondutores, médicos, etc.; material: AL7075
- Dimensões da peça: φ40×30mm
Dificuldades do processo:
- Baixa rigidez da posição de usinagem, propensa a deformação
- Testa o controle de avanço e a estabilidade da máquina-ferramenta
- Controle preciso do batimento da ferramenta e ajuste da ferramenta
- Tecnologia de remoção de rebarbas de superfície
|
Item
|
Unidade
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Capacidade
|
Curso do eixo X
|
mm
|
850
|
1000
|
1100
|
|
Curso do eixo Y
|
mm
|
500
|
500
|
620
|
|
|
Curso do eixo Z
|
mm
|
540
|
540
|
600
|
|
|
Nariz do fuso à superfície da mesa
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
Nariz do fuso à superfície da coluna
|
mm
|
640
|
640
|
743
|
|
|
Mesa de trabalho
|
Tamanho da mesa (C×L)
|
mm
|
1000×500
|
1200×500
|
1300×610
|
|
Carga máxima na mesa
|
kg
|
600
|
600
|
1000
|
|
|
Tamanho da ranhura em T
|
mm
|
18×5
|
18×5
|
18×5
|
|
|
Fuso
|
Velocidade do fuso
|
rpm
|
10000
|
10000
|
10000
|
|
Cone do fuso/haste do fuso
|
mm
|
Cone 7/24
|
Cone 7/24
|
Cone 7/24
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
Motor do fuso
|
kw
|
7,5/11
|
7,5/11
|
11/15
|
|
|
Torque máximo de saída
|
N.m
|
35,8/70
|
35,8/70
|
52,5/95,5
|
|
|
Tipo de acionamento do fuso
|
|
Correia dentada síncrona
|
|||
|
Ferramentas
|
Modelo do porta-ferramentas
|
|
MAS 403 BT40
|
||
|
Modelo do pino de tração
|
|
MAS 403 P40T-I
|
|||
|
Taxa de avanço
|
Avanço rápido X, Y, Z
|
m/min
|
48/48/48
|
||
|
Potência do motor de 3 eixos (X/Y/Z)
|
kW
|
1,8/1,8/3
|
1,8/1,8/3
|
3/3/3
|
|
|
Torque do motor de 3 eixos (X/Y/Z)
|
N·m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Taxa máxima de avanço de corte
|
mm/min
|
1-20000
|
|||
|
A.T.C
|
Tipo
|
unid
|
ATC com braço robótico
|
||
|
Modo
|
|
Seleção de ferramenta mais próxima em bi-direção
|
|||
|
Capacidade
|
Unid
|
24
|
|||
|
Comprimento máximo da ferramenta
|
mm
|
300
|
|||
|
Peso máximo da ferramenta
|
kg
|
7
|
|||
|
Diâmetro máximo do disco de ferramenta - Completo
|
mm
|
80
|
|||
|
Diâmetro máximo do disco de ferramenta - Adjacente
|
mm
|
150
|
|||
|
Tempo de troca de ferramenta (T-T)
|
seg
|
2,5
|
|||
|
Altura entre a mesa e o solo
|
mm
|
900
|
900
|
950
|
|
|
Outros
|
Dimensões gerais
(C×L×A)
|
mm
|
2400×2975×2840
(Excluindo transportador de cavacos)
|
2700×2975×2840
(Excluindo transportador de cavacos)
|
2940×3450×3050
(Excluindo transportador de cavacos)
|
|
Peso líquido da máquina
|
kg
|
5100
|
5400
|
6200
|
|
|
Requisito total de energia
|
KVA
|
18
|
18
|
25
|
|
|
Configuração padrão:
|
Configuração seletiva:
|
||||
Garantimos que você receba uma máquina de alta qualidade
- Todas as peças precisam ser inspecionadas
- Mais de 100 processos de controle de produção
- Mais de 200 itens de inspeção
- Processamento de amostra de cada máquina
- 72 horas de funcionamento de teste antes da entrega
- Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
- Mais de 30 anos de história de P&D, a empresa foi fundada em 1993
- Fabricante de alta tecnologia com capacidade de pesquisa e design
- Sistema de fornecimento estável e maduro
- Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
- Atualização do mecanismo de acordo com ergonomia e fácil manutenção
- Nosso princípio de design estrutural: fácil manutenção e instalação, baixa manutenção, não afeta a produção
Bem-vindo a nos visitar!
A Shanghai HD M&E Tech Co., Ltd está localizada em Xangai, China. Somos especializados em tornos CNC, centros de usinagem vertical, centros de usinagem horizontal, centros de usinagem de pórtico, centros de usinagem de cinco eixos, centros de torneamento-fresamento e vários outros equipamentos CNC. Temos mais de 200 tipos de máquinas-ferramenta. A qualidade e a tecnologia dos produtos atingiram o nível avançado internacional.
Nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta. O primeiro torno, furadeira e mandrilhadora nasceram aqui. Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e o maior fabricante de máquinas-ferramenta da China. Os produtos de máquinas-ferramenta cobrem automóveis, aviação, nova energia, máquinas de construção, navios, bombas e válvulas, rolamentos, eletrônicos 3C, moldes e outras indústrias. Assumimos a missão de fornecer máquinas-ferramenta com tecnologia de ponta, alta qualidade e bom serviço aos nossos clientes em todo o mundo!
Q1. Você é uma empresa comercial ou de fabricação?
Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Somos especializados em todos os tipos de máquinas, como Torno CNC, Fresadora CNC, Centro de Usinagem Vertical, Torno Convencional, Furadeira, Furadeira Radial, e assim por diante.
Q3. Você pode fornecer máquinas personalizadas ou SPM (Máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para nossos clientes, a fim de aumentar a eficiência.
Q4: Quais são os seus termos de garantia?
Forneceremos uma substituição para peças que se provem defeituosas por um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.
Q5. Quais são os serviços?
Pré-vendas: Soluções personalizadas, planejamento e design; Serviço um a um
Pós-vendas: Serviço online 7 dias por semana, 24 horas por dia, Orientação remota de instalação, integração com o sistema de software do cliente
Q6: Por que escolher sua empresa?
Os produtos desde o desenvolvimento, design, fabricação, montagem de todo o processo de produção são
realizados entre plantas com uma cadeia de produção completa, que é sua garantia mais confiável.
Q7: Sua empresa pode enviar pessoal técnico para nossa empresa e orientar nossos trabalhadores no exterior?
Podemos fornecer este tipo de serviço. Quando as máquinas chegarem ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos em tempo hábil para instalar de acordo com a programação do comprador. Tudo isso pode ser orçado e listado no contrato. O vendedor cooperará com o comprador para lidar com o visto e a preparação da instalação antes de ir para o exterior.
Q8: Quais são os Termos de Pagamento?
T/T 30% de pagamento inicial ao fazer o pedido, 70% de saldo antes do envio. carta de crédito irrevogável à vista
