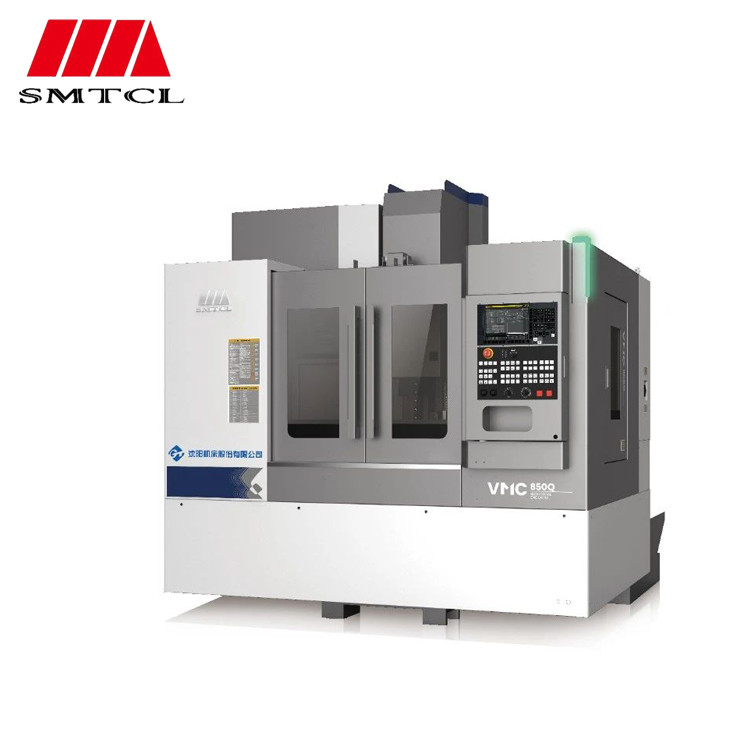

SMTCL Vertical Machining Center VMC 850Q Perfuração Tapping Milling Turning 4 Axis Máquina de fresagem CNC
Detalhes do produto
| Tipo:: | Vertical | Sistema de controle CNC:: | FANUC, Siemens, GSK |
|---|---|---|---|
| Velocidade de alimentação (mm/min):: | 1 - 10000 mm/min | Accracy de posicionamento (mm) u:: | 0,006 |
| Repetibilidade (X/Y/Z) (mm):: | 0,004 | Potência do motor do fuso (kW):: | 11/15 |
| Capacidade do compartimento de ferramentas:: | 24 | Tamanho da mesa (L×W): | 1000x500mm |
| Marca:: | SYMG, SMTCL | Curso do eixo X: | 850mm |
| Curso do eixo Y: | 500mm | Curso do eixo Z: | 540mm |
| Destacar |
Centro de usinagem vertical de 4 eixos,Centro de usinagem vertical,Centro de usinagem vertical SMTCL |
||
Descrição do produto
As máquinas-ferramentas da série VMC-Q são o centro de usinagem vertical geral de nova geração por meio de P&D independente para áreas industriais, como máquinas em geral, automóveis e assim por diante. Através de software profissional de design e análise para análise e otimização científica e razoável, bem como tecnologia avançada de fabricação e teste para verificação e melhoria, o equipamento tem bom desempenho de corte, que pode satisfazer os requisitos de perfuração e fresagem de diversas peças e fornecer aos clientes a melhor experiência de processamento.
Avaliação de terceiros: Nível de desempenho líder
Principais Parâmetros Técnicos
| Item | Unidade | Especificações | |
|---|---|---|---|
| Capacidade | Curso do eixo X | milímetros | 850 |
| Curso do eixo Y | milímetros | 5.000 | |
| Curso do eixo Z | milímetros | 540 | |
| Nariz do fuso na superfície da mesa | milímetros | 120-660 | |
| Nariz do fuso até a superfície da coluna | milímetros | 640 | |
| Mesa de trabalho | Tamanho da mesa (C×L) | milímetros | 1000×500 |
| Carga máxima na mesa | kg | 600 | |
| Tamanho do slot T | milímetros | 18×5 | |
| Fuso | Velocidade do fuso | rpm | 10.000 |
| Haste cônica/fuso do fuso | milímetros | Conicidade 7/24 | |
| BT40 | |||
| Motor de fuso | kw | 15/11 | |
| Torque máximo de saída | Nm | 52,5/95,5 | |
| Tipo de acionamento do fuso | Correia dentária síncrona | ||
| Taxa de alimentação | Avanço rápido X,Y,Z | M/min | 48/48/48 |
| Taxa máxima de avanço de corte | M/min | 20 | |
| ATC | Capacidade de armazenamento de ferramentas | computador | Tipo de braço 24 |
| Diâmetro máximo da ferramenta | milímetros | 150(80) | |
| Comprimento máximo da ferramenta | milímetros | 300 | |
| Tempo de troca de ferramenta (TT) | segundo | 2,5 | |
| Precisão | Precisão de posicionamento X/Y/Z | milímetros | 0,008/0,006/0,006 |
| Posicionamento de repetibilidade X/Y/Z | milímetros | 0,005/0,004/0,004 | |
| Outros | Dimensões totais (C×LxA) | milímetros | 2940×3450×3050 |
| Peso líquido da máquina | kg | 5100 | |
| Requisito total de energia | KVA | 18 | |
- Sistema de controle FANUC OI-MF TIPO(5)β
- Fuso de 10.000 RPM, conectado por correia
- Revista de ferramentas para manipulador de 24 discos

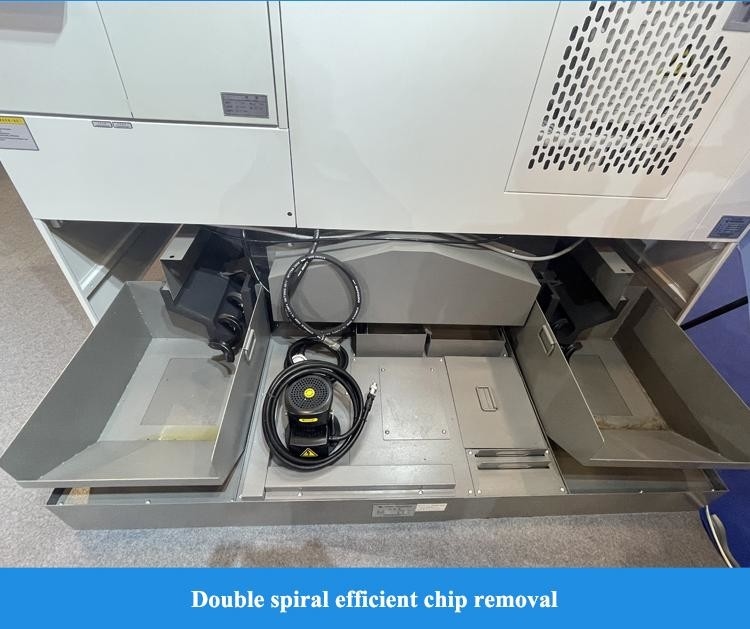

- Tanque de água + chip de descarga da cama
- Pistola de ar limpo, luz de trabalho, luz de advertência
- Sistema Fanuc Oi-MF TAPE(l)β
- Sistema Fanuc Oi-MF TAPE(l)α
- Sistema CNC Siemens 828D
- Fuso mecânico de conexão direta de 12.000 RPM
- 16.000 RPM, fuso motorizado 24.000
- Mesa giratória de 4º eixo
- Resfriamento interno 2MPa, 3MPa, 5MPa, 7MPa
- Separador óleo-água
- Removedor de cavacos de corrente
- Pistola de água limpa
- Inspeção de ferramentas e peças
- porta automática
- Fechadura da porta de segurança
- Armário elétrico e ar condicionado
A precisão da máquina implementa o padrão de aceitação GB/T18400.2-2010 Padrão de aceitação para precisão de posicionamento de máquina-ferramenta e precisão de posicionamento repetido GB/T18400.4-2010
| Itens de inspeção | Padrão de fábrica | |
|---|---|---|
| Precisão de usinagem | TI6 | |
| Precisão de posicionamento | Eixo X (mm) | 0,008 |
| Eixo Y (mm) | 0,006 | |
| Eixo Z (mm) | 0,006 | |
| Precisão de posicionamento repetido | Eixo X (mm) | 0,005 |
| Eixo Y (mm) | 0,004 | |
| Eixo Z (mm) | 0,004 | |
Configuração principal da máquina-ferramenta e lista de peças adquiridas
| Item | Especificações | Marca | Observações |
|---|---|---|---|

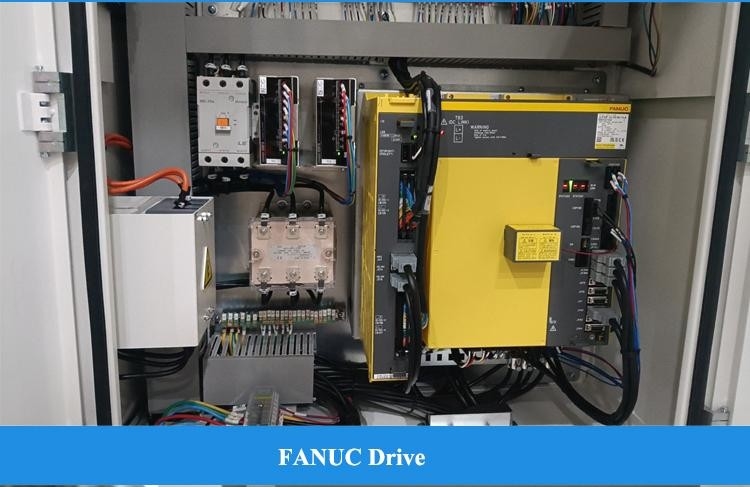

| Sistema CNC | TIPO FANUC Oi-MF PLUS(5) | FANUC | |
| Motor principal | βiI 8/12000-B | FANUC | |
| Motor do eixo X | βiSc 12/3000-B | FANUC | |
| Motor do eixo Y | βiSc 12/3000-B | FANUC | |
| Motor do eixo Z | βiS 22B/3000-B | FANUC | |
| Rolamento de parafuso do eixo X | 30×62×15 | NSK/FAG/NACHI/NTN | |
| Rolamento de parafuso do eixo Y | 30×62×15 | NSK/FAG/NACHI/NTN | |
| Rolamento de parafuso do eixo Z | 30×62×15 | NSK/FAG/NACHI/NTN | |
| Parafuso de esfera do eixo X | φ40×16,C3 | THK/PMI/HIWN | |
| Parafuso de esfera do eixo Y | φ40×16,C3 | THK/PMI/HIWN | |
| Parafuso de esfera do eixo Z | φ40×16,C3 | THK/PMI/HIWN | |
| Guia do eixo X | 35 | THK/REXROTH/PMI/HIWN | |
| Guia do eixo Y | 45 | THK/REXROTH/PMI/HIWN | |
| Guia do eixo Z | 45 | THK/REXROTH/PMI/HIWN |
- Sentido de qualidade superior, as solicitações dos clientes vêm em primeiro lugar
- 30 anos + história de P&D, a empresa foi fundada em 1993
- Fabricante de alta tecnologia com capacidade de pesquisa e design
- Sistema de fornecimento estável e maduro
- Jovens vendedores e engenheiros ativos para serviços instantâneos (24 horas online)
- Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
- Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
Bem-vindo a nos visitar!
Xangai HD M&E Tech Co., Ltd está localizada em Xangai, China. Somos especializados em torno CNC, centro de usinagem vertical, centro de usinagem horizontal, centro de usinagem de pórtico, centro de usinagem de cinco eixos, centro de torneamento-fresamento e vários outros equipamentos CNC. Temos mais de 200 tipos de máquinas-ferramentas. A qualidade e a tecnologia dos produtos atingiram o nível avançado internacional.
Nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramentas. O primeiro torno, furadeira e mandriladora nasceram aqui. Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricante de máquinas-ferramenta na China. Os produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bombas, rolamentos, eletrônicos 3C, moldes e outras indústrias. Assumimos a missão de fornecer às máquinas-ferramentas tecnologia de ponta, alta qualidade e bom atendimento aos nossos clientes em todo o mundo!
Somos uma empresa de manufatura.
Somos especializados em todos os tipos de máquinas, como torno CNC, fresadora CNC, centro de usinagem vertical, torno convencional, furadeira, furadeira radial e assim por diante.
Sim, fornecemos soluções Smart CNC para nossos clientes, a fim de aumentar a eficiência.
Forneceremos a substituição de peças que apresentem defeito por um período de 12 meses,
começando na data do conhecimento de embarque da máquina.
Pré-vendas:Soluções personalizadas, planejamento e design;Atendimento individualizado
Pós-venda:7 dias 24 horas de serviço on-line, orientação remota de instalação, encaixe com sistema de software do cliente
Os produtos provenientes do desenvolvimento, design, fabricação e montagem de todo o processo produtivo são
realizado entre fábricas com uma cadeia produtiva completa que é a sua garantia mais confiável.
Podemos fornecer esse tipo de serviço. Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos para instalar de acordo com a programação do comprador. Tudo isso pode ser cotado e listado no contrato. O vendedor cooperará com o comprador para lidar com o visto e a preparação da instalação antes de viajar para o exterior.
T/T pagamento inicial de 30% no pedido, pagamento do saldo de 70% antes do envio. carta de crédito irrevogável à vista
