VMC850Q 3 eixos CNC Centro de usinagem vertical SMTCL 4 eixos CNC fresadora com plataforma giratória
Marca:
SMTCL/SYMG
Número do modelo:
VMC 850Q
Local de Origem:
China
Certificação:
ISO certification
Quantidade mínima de pedido:
1 conjunto
Preço:
Negociável
Capacidade de fornecimento:
50 conjuntos por mês
Detalhes do produto
| Tipo:: | Vertical | Sistema de controlo do CNC:: | FANUC, Siemens |
|---|---|---|---|
| Velocidade de alimentação (mm/min):: | 1 - 10000 mm/min | Accracy de posicionamento (mm) u:: | 0,006 |
| Repetibilidade (X/Y/Z) (milímetro):: | 0,004 | Poder do motor do eixo (quilowatt):: | 11/15 |
| Capacidade do compartimento da ferramenta:: | 24 | Tamanho da mesa (L×W): | 1000x500mm |
| Nome da marca:: | SYMG, SMTCL | X Viagem do eixo: | 850 mm |
| Y Axis Travel: | 500mm | Z Viagem do eixo: | 540mm |
| Destacar |
Máquina de fresagem CNC vertical de 4 eixos,Máquina de moagem CNC de cama de fundição integral,VMC 850 Centro de Mecânica Vertical CNC |
||
Descrição do produto
Centro de usinagem vertical CNC VMC850Q de 3 eixos SMTCL Máquina de fresagem CNC de 4 eixos com mesa giratória
As máquinas-ferramentas da série VMC-Q são a nova geração de centros de usinagem verticais gerais por meio de P&D independente para áreas industriais como máquinas em geral, automóveis e assim por diante. Por meio de software de design e análise profissional para análise e otimização científica e razoável, bem como tecnologia avançada de fabricação e teste para verificação e aprimoramento, o equipamento tem bom desempenho de corte, o que pode satisfazer os requisitos de perfuração e fresagem de várias peças e fornecer aos clientes a melhor experiência de processamento.
CARACTERÍSTICAS EM RESUMO
1, Design de alta rigidez e alta estabilidade
* Base de fundição integral de alta resistência
* Guia de rolos de classe P de três eixos
* Coluna em espinha de peixe de longo alcance
2, Boa precisão e retenção de precisão
* Fuso de esferas pré-esticado C3
* Tecnologia de simetria térmica
* Tecnologia de compensação de erros
3, Segurança, proteção ambiental, produtividade eficiente
* Deslocamento rápido de três eixos 48m/min
* Eixo direto 12000 RPM

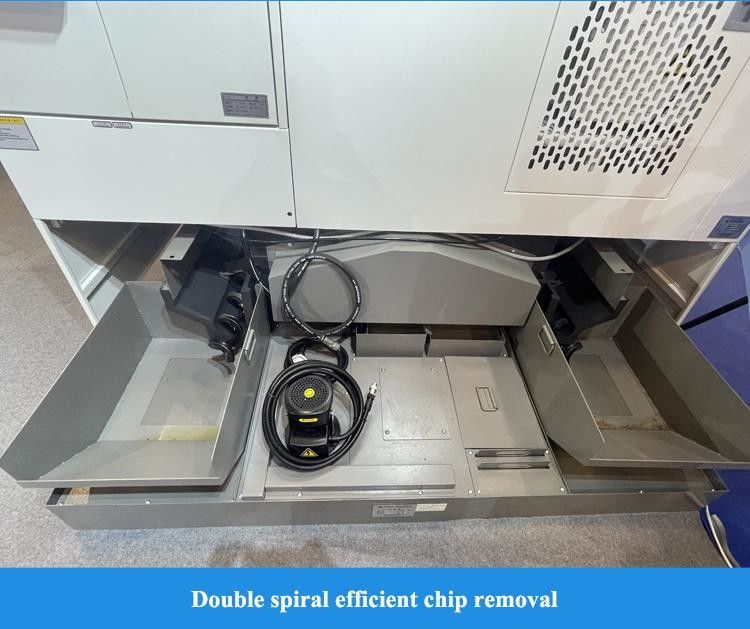

* Extrator de cavacos de dupla hélice da base
A Fuso de esferas: pré-esticado O fuso de esferas de três eixos adota o método de instalação de duas extremidades fixas e, com um fuso de esferas de alta precisão de grande diâmetro de 40, a melhor resposta de velocidade e precisão de posicionamento podem ser obtidas por tratamento de pré-esticamento.
B Guia: rolo O trilho de guia linear de rolos é selecionado para três eixos para aumentar a capacidade de carga e aprimorar a rigidez geral e a confiabilidade da máquina-ferramenta. O guia linear tem pequena vibração em alta velocidade e sem rastejamento em baixa velocidade para garantir a precisão da usinagem.
C Eixo: 10000 RPM Eixo de alta velocidade de 10000 RPM, rolamento importado P4 rolamentos especiais, com alta precisão, alta rigidez; O eixo principal passou no teste de correção de balanceamento dinâmico antes de sair da fábrica.
D Cabeçote: alta rigidez Design da caixa do eixo de alta rigidez, melhora a resistência ao corte da máquina-ferramenta e reduz efetivamente a vibração do eixo, para garantir a precisão da usinagem e o acabamento da superfície das peças.
E Pilar: tipo espinha de peixe Estrutura clássica do tipo "humano", sólida e estável, mantém efetivamente a estabilidade do processamento e a capacidade de suporte de carga em deslocamento de alta velocidade.
F Base: grande inclinação Base de ângulo de inclinação grande, promove efetivamente a remoção de detritos. O interior da base adota um design de estrutura em forma de caixa, que é forte e confiável, melhorando efetivamente a rigidez e a estabilidade do produto.
ESPECIFICAÇÕES DO PRODUTO
Principais especificações técnicas
Principais parâmetros técnicos
Padrão
1. Sistema de controle FANUC OI-MF TYPE(5)β 2. Eixo de 10000 RPM, conectado por correia 3. Revista de ferramentas manipuladoras de 24 discos 4. Tanque de água + cavacos de lavagem da base 5. Pistola de ar limpo, luz de trabalho, luz de advertência
Opcional
1. Fanuc Oi-MF TAPE(l)βsistema 2. Fanuc Oi-MF TAPE(l)αsistema 3. Sistema CNC Siemens 828D 4. Eixo mecânico de conexão direta de 12000 RPM 5. Eixo motorizado de 16000 RPM, 24000 6. Mesa giratória do 4º eixo 7. Refrigeração interna 2MPa, 3MPa,5MPa,7MPa 8. Separador óleo-água 9. Removedor de cavacos de corrente 10. Pistola de água limpa 11. Inspeção de ferramentas e peças 12 .porta automática 13. Trava da porta de segurança 14. Armário elétrico e ar condicionado
Precisão principal
A precisão da máquina implementa o padrão de aceitação GB/T18400.2-2010 Padrão de aceitação para precisão de posicionamento da máquina-ferramenta e precisão de posicionamento repetido GB/T18400.4-2010
Configuração principal
Configuração principal da máquina-ferramenta e lista de peças compradas
Caso de processamento
Por que nos escolher
◆ Senso de qualidade superior, as solicitações dos clientes vêm em primeiro lugar
◆ 30 anos + histórico de P&D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de pesquisa e design
◆ Sistema de fornecimento estável e maduro
◆ Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
◆ Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
Sobre nós
Bem-vindo para nos visitar!
A Shanghai HD M&E Tech Co., Ltd está localizada em Xangai, China. Somos especializados em torno CNC, centro de usinagem vertical, centro de usinagem horizontal, centro de usinagem de pórtico, centro de usinagem de cinco eixos, centro de torneamento-fresamento e vários outros equipamentos CNC. Temos mais de 200 tipos de máquinas-ferramentas. A qualidade e a tecnologia dos produtos atingiram o nível avançado internacional.
A Shanghai HD M&E Tech Co., Ltd está localizada em Xangai, China. Somos especializados em torno CNC, centro de usinagem vertical, centro de usinagem horizontal, centro de usinagem de pórtico, centro de usinagem de cinco eixos, centro de torneamento-fresamento e vários outros equipamentos CNC. Temos mais de 200 tipos de máquinas-ferramentas. A qualidade e a tecnologia dos produtos atingiram o nível avançado internacional.
Nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramentas. O primeiro torno, máquina de perfuração e máquina de mandrilar nasceram aqui. Eles têm sido um dos líderes da indústria de máquinas-ferramentas da China e o maior fabricante de máquinas-ferramentas da China. Os produtos de máquinas-ferramentas cobrem automóveis, aviação, nova energia, máquinas de construção, navios, válvulas de bomba, rolamentos, eletrônicos 3C, moldes e outras indústrias. Assumimos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, alta qualidade e bom serviço aos nossos clientes em todo o mundo!
Nossa fábrica
Exposição
FAQ
Q1. Você é uma empresa comercial ou empresa de fabricação?
Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Somos especializados em todos os tipos de máquinas, como torno CNC, fresadora CNC, centro de usinagem vertical, torno convencional, máquina de perfuração, máquina de perfuração radial e assim por diante.
Q3. Você pode fornecer uma máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções Smart CNC para nossos clientes, a fim de aumentar a eficiência.
Q4: Quais são seus termos de garantia?
Forneceremos uma substituição para peças que se mostrarem defeituosas por um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.
Q5. Quais são os serviços?
Pré-vendas: soluções personalizadas, planejamento e design; serviço individual
Pós-venda: serviço online 7 dias 24 horas, orientação remota de instalação, conexão com o sistema de software do cliente
Q6: Por que escolher sua empresa?
Os produtos desde o desenvolvimento, design, fabricação, montagem de todo o processo de produção são
realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.
Q7: Sua empresa pode enviar o pessoal técnico para nossa empresa e direcionar nossos trabalhadores no exterior?
Podemos fornecer este tipo de serviço. Quando as máquinas chegarem ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos para instalar de acordo com o cronograma do comprador. Tudo isso pode ser cotado e listado no contrato. O vendedor cooperará com o comprador para lidar com o visto e a preparação da instalação antes de ir para o exterior.
Q8: Quais são as condições de pagamento?
T/T 30% de pagamento inicial no pedido, 70% de pagamento do saldo antes do envio. carta de crédito irrevogável à vista
Destaques do produto
Centro de usinagem vertical CNC VMC850Q de 3 eixos SMTCL Máquina de fresagem CNC de 4 eixos com mesa giratória As máquinas-ferramentas da série VMC-Q são a nova geração de centros de usinagem verticais gerais por meio de P&D independente para áreas industriais como máquinas em geral, automóveis e ...
