Descrição do produto

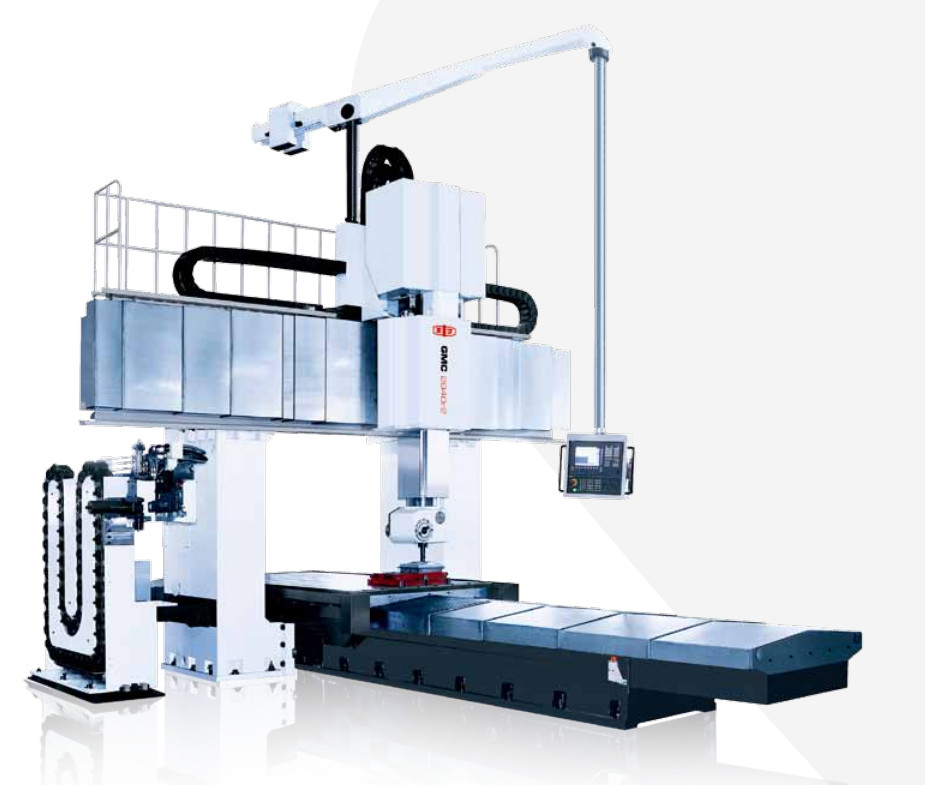

A máquina-ferramenta da série GMC-r2 é uma máquina de perfuração/moagem de tipo pórtico, com uma bancada móvel e uma viga transversal fixa, adota uma vara de enrolamento de alta rigidez,e é uma máquina de corte de alta velocidade e pesadaA série de máquinas-ferramenta é utilizada para usinagem de vários tipos de componentes precisos, tais como várias peças de grande porte fundamentais, peças de placa, peças de disco, peças de casa e molde.O produto está configurado com cabeça de fresagem automática de ângulo reto opcional, e é capaz de completar a usinagem de vários procedimentos, tais como fresagem, perfuração, perfuração, expansãoReempressão e fixação rígida de planos diferentes do plano inferior de instalação após uma fixaçãoO produto aplica-se principalmente a indústrias como a construção naval, a geração de energia, as máquinas pesadas, as locomotivas, as máquinas-ferramenta, as máquinas têxteis, as máquinas de impressão e a fabricação de moldes, etc.
Detalhes do produto
Parâmetros do produto
| Ponto |
unidade |
GMV 1530r2 |
GMV 2040r2 |
GMV 2060r2 |
| Bancos de trabalho |
Dimensão da bancada de trabalho |
mm |
1500*3000 |
2000*4000 |
2000*6000 |
| Distância entre duas colunas |
mm |
2100 |
2600 |
2600 |
| Capacidade de carga da bancada de trabalho |
Quilos |
10000 |
20000 |
25000 |
| Largura do sulco em forma de T |
mm*pcs |
28*7 |
28*11 |
28*11 |
Fabricação de máquinas
Distância |
Eixo X do banco de trabalho |
mm |
3600 |
4200 |
6200 |
| Viagem do slideY |
mm |
2700 |
3200 |
3200 |
| Ram travel-Z |
mm |
1000 |
1000 |
1000 |
| Eixo C |
|
5*72° |
5*72° |
5*72° |
| Distância entre o nariz do fuso e a bancada de trabalho - Máximo |
mm |
1200 |
1200 |
1200 |
| Distância entre o nariz do fuso e a bancada de trabalho - Mínimo |
mm |
200 |
200 |
200 |
| Distância entre o nariz horizontal do fuso e o centro vertical do fuso |
mm |
206 |
206 |
206 |
| Espinha |
O buraco é estreito. |
|
ISO50 |
ISO50 |
ISO50 |
| Faixa de velocidade |
r/min |
10-2000 |
10-2000 |
10-2000 |
| Torque de saída (nominal/30min) |
N.m |
1361/1633 |
1361/1633 |
1361/1633 |
| Potência do motor do fuso (fritado/30min) |
kW |
37/44 |
37/44 |
37/44 |
| Tamanho da secção do rectângulo |
mm |
420*470 |
420*470 |
420*470 |
| Alimentação |
Intervalo de velocidade de alimentação |
mm/min |
1-5000 |
1-5000 |
1-5000 |
| Eixo X de movimento rápido |
m/min |
13 |
13 |
13 |
| Ação rápida eixo Y |
m/min |
13 |
13 |
13 |
| Eixo Z de movimento rápido |
m/min |
10 |
10 |
10 |
Posição
precisão
da máquina |
Eixo X |
mm |
0.03 |
0.032 |
0.04 |
| Eixo Y |
mm |
0.03 |
0.032 |
0.032 |
| Eixo Z |
mm |
0.025 |
0.025 |
0.025 |
Repetitividade
precisão |
Eixo X |
mm |
0.02 |
0.022 |
0.025 |
| Eixo Y |
mm |
0.02 |
0.022 |
0.022 |
| Eixo Z |
mm |
0.01 |
0.01 |
0.01 |
| Capacidade elétrica total |
KVA |
110 |
110 |
110 |
| Espaço de piso exigido pela máquina (L*W*H) |
mm |
11215*6427*7400 |
12778*6927*7400 |
16600*6927*7400 |
O NOSSO Serviço
Certifique-se de receber uma máquina de alta qualidade
- Todas as peças precisam ser inspecionadas.
- Mais de 100 controles de processos de produção
- Mais de 200 elementos de inspecção
- Processamento de amostras de cada máquina
- 72 horas de ensaio antes do parto
Por que escolher-nos
- ◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
- ◆ 30 anos + história de I & D, a empresa foi fundada em 1993
- ◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
- ◆ Sistema de abastecimento estável e maduro
- ◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas on-line)
- ◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
- ◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Sobre nós
Bem-vindo a visitar-nos!
Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.
A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!

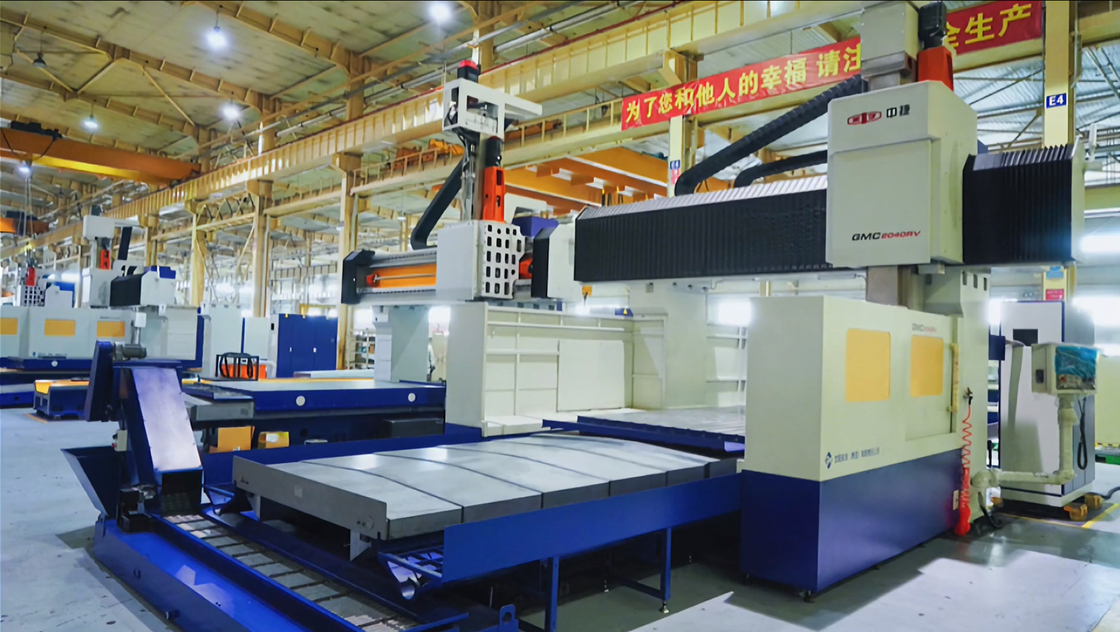

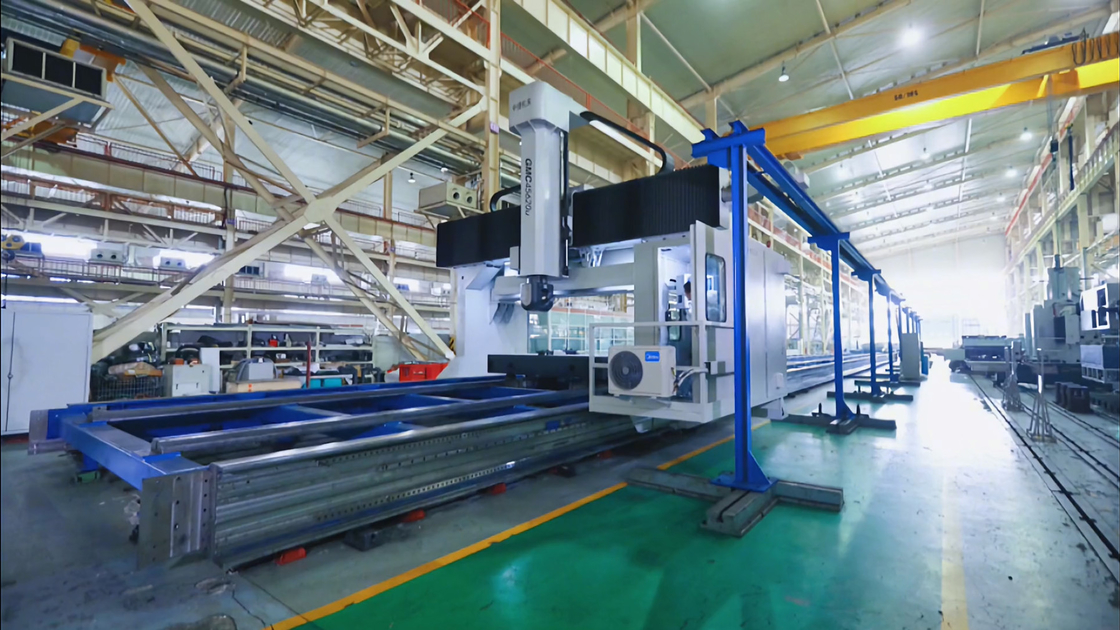

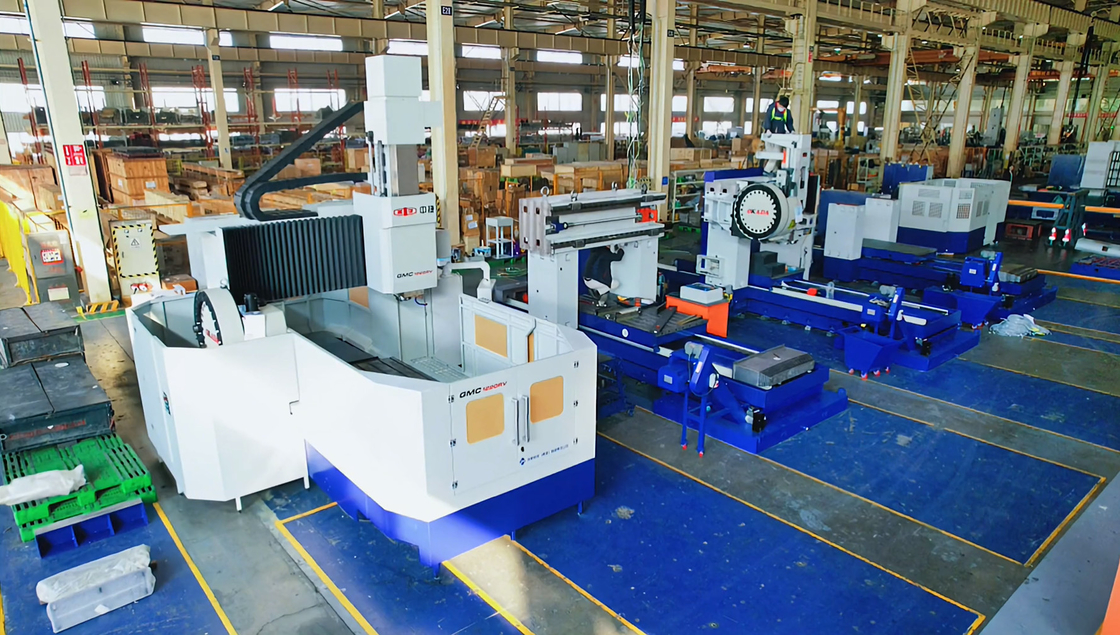

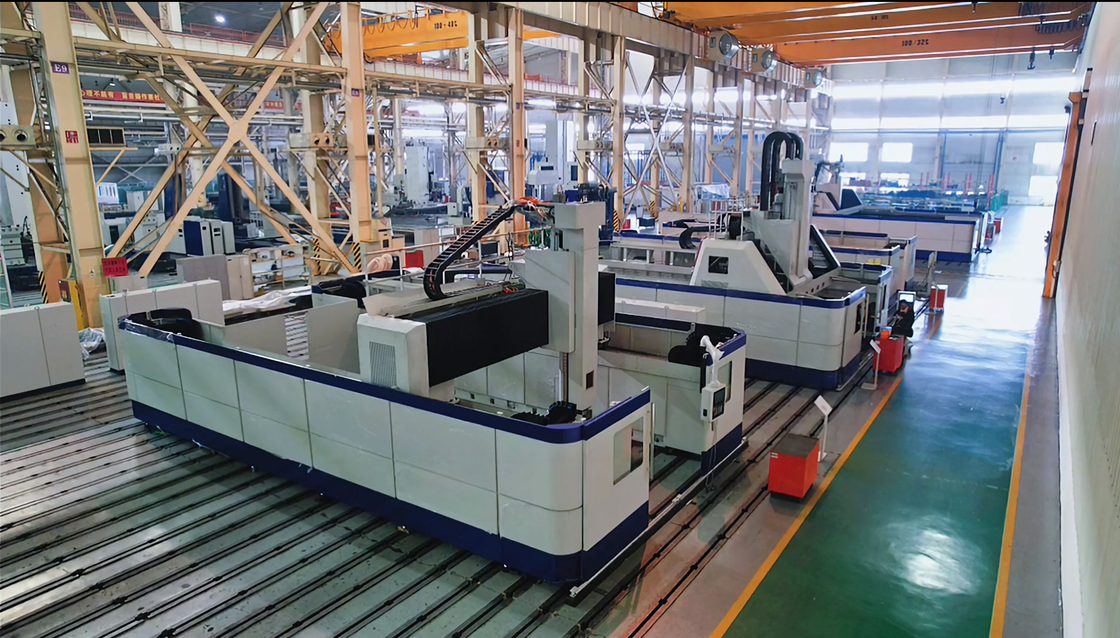

A nossa fábrica
Exposição
Perguntas frequentes
Q1. É uma empresa comercial ou de fabrico?
Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.
Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.
Q4: Quais são os seus termos de garantia?
Forneceremos uma substituição para as peças que se revelarem defeituosas por um período de 12 meses, a partir da data de embarque da máquina.
Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e conceção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
P6: Por que escolher a sua empresa?
Os produtos do desenvolvimento, projeto, fabrico, montagem de todo o processo de produção são realizados entre fábricas com uma cadeia de produção completa que é a sua garantia mais confiável.
P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?
Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.
P8: Quais são os termos de pagamento?
T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
