Centro de usinagem horizontal de carga pesada HMC 100Q Centro de torneamento Centro de usinagem
Marca:
SMTCL
Número do modelo:
HMC 100Q
Local de Origem:
China
Certificação:
CE ISO certification
Quantidade mínima de pedido:
1
Capacidade de fornecimento:
50 conjuntos por mês
Detalhes do produto
| Marca: | SMTCL | Model Number: | HMC 100Q |
|---|---|---|---|
| CNC or Not: | CNC | Key word: | Heavy Duty Horizontal Machining Center |
| Max. Spindle Speed (r.p.m): | 4500 r.p.m | Travel (X Axis)(mm): | 1800 |
| Travel (Z Axis)(mm): | 1500 | Travel (Y Axis)(mm): | 1350 |
| Max. rotation diameter of workpiece: | Φ1500 | ||
| Destacar |
Centro de usinagem CNC horizontal de carga pesada,Centro de torneamento CNC compacto Centro de usinagem,Centro de usinagem horizontal de 1800 mm |
||
Descrição do produto
Descrição do produto:
Centro de Mecânica Horizontal Pesado SMTCL (Série 100Q)
O centro de usinagem horizontal HMC100Q é uma nova geração de máquina de alto desempenho e compacta.válvulas e outras indústrias. Pode satisfazer os requisitos de processamento de produtos de lote único ou pequeno com alta eficiência
Características do produto:
1Estrutura de elevada estabilidade
◆ Cama de fundição integral em forma de T invertida
◆ Base e coluna do motor do eixo Y são fundidas juntas
◆ Fuso térmicamente simétrico
2, Alta capacidade de processamento
◆ Mudança de velocidades
◆ Seleção de vários fusos para atender a diferentes condições de trabalho
◆ Múltiplos tipos de configuração de revistas de ferramentas, satisfazendo diferentes eficiências
3Função inteligente
◆ Plano inteligente de verificação e manutenção
◆ Backup automático de dados
◆ Controle inteligente da carga por função do eixo
Detalhes do produto:

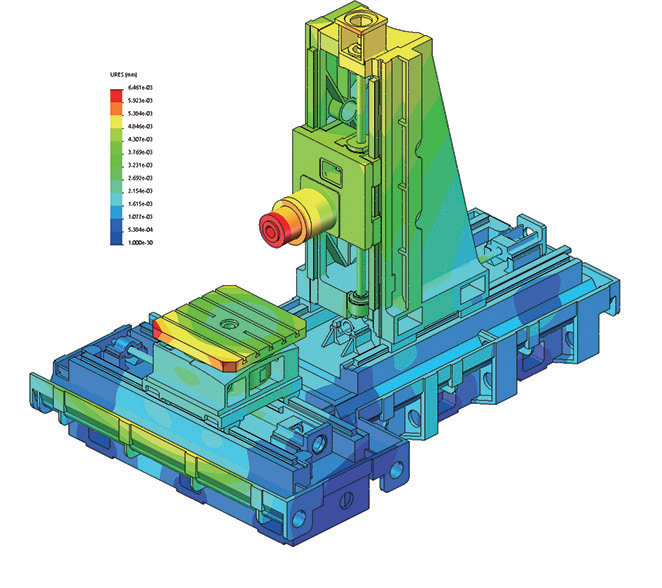

Estrutura de otimização de elementos finitos e topologia
A máquina-ferramenta é projetada com análise de elementos finitos e bem endurecida, a estrutura geral e a grande parte são otimizadas para melhorar a rigidez e a estabilidade de toda a máquina.

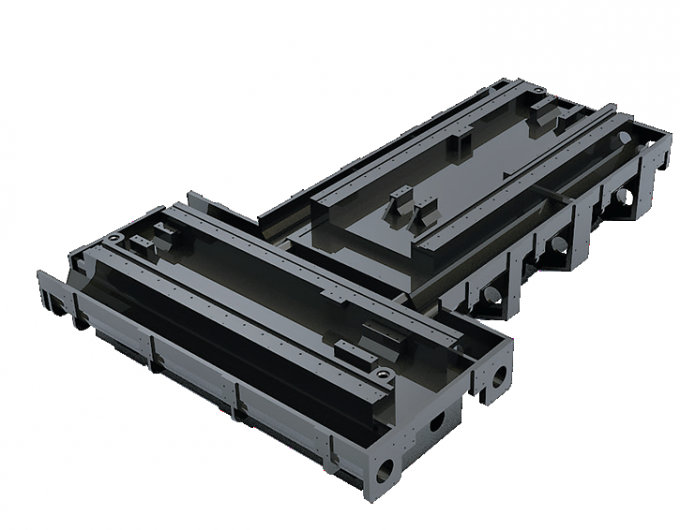

Cama de fundição integrada de alta resistência
Cama integrada em forma de T invertida, grande comprimento, baixo centro de gravidade, bem endurecido, reforçado anti-deformação,usando 4 grupos de gaiola torcida para remoção de chips garantir a eficiência da remoção

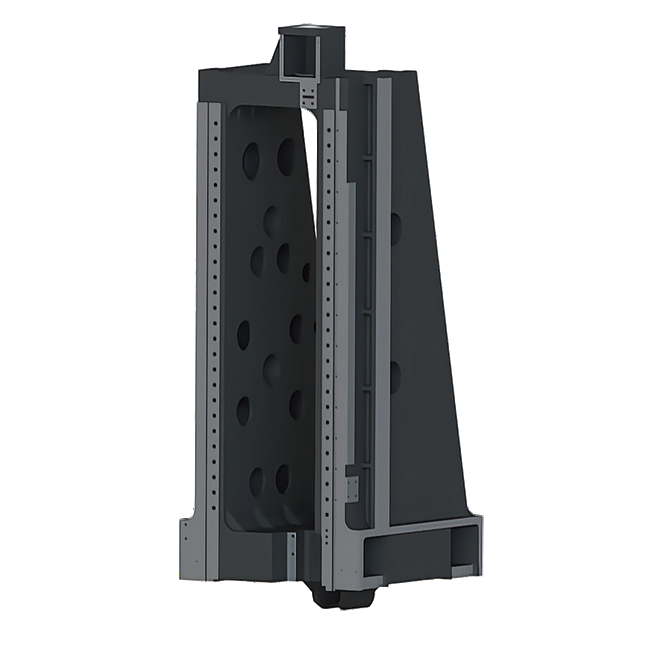

Base do motor e coluna do eixo Y são fundidos juntos
A estrutura de parede dupla é adotada pelas colunas desta série, a base do motor do eixo Y e a coluna são
com um comprimento de 80 mm ou mais, mas não superior a 150 mm,
com um comprimento de 80 mm ou mais, mas não superior a 150 mm,
Espinil termo-simétrico
O fuso de simetria térmica melhora a capacidade de controlar a deformação térmica; Excelente estabilidade térmica.

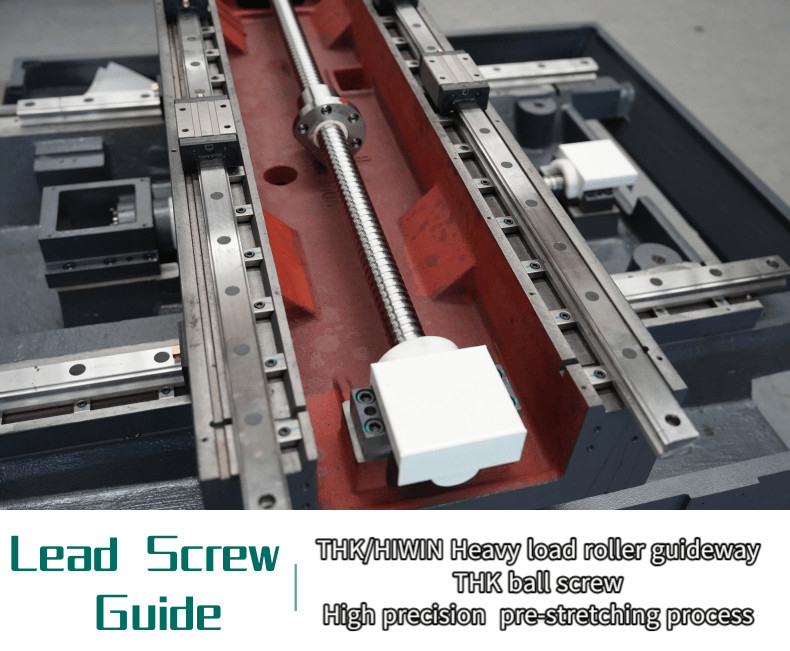

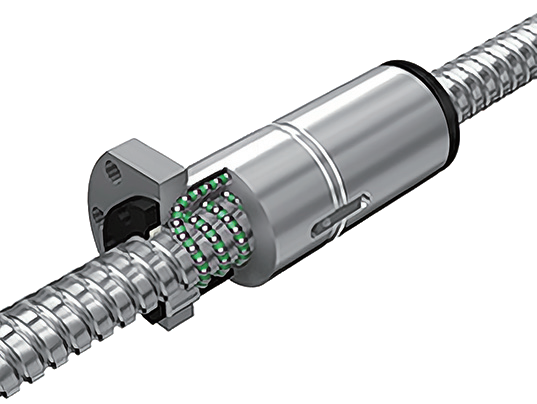

Parafusos de esferas de precisão
Os três eixos estão equipados com
parafuso de esferas de precisão, é adotado o processo de pré-alongamento para reduzir efetivamente a influência do aquecimento do parafuso durante o trabalho, melhorar a precisão da máquina-ferramenta,capacidade anti-deformação reforçada e retenção de precisão.
parafuso de esferas de precisão, é adotado o processo de pré-alongamento para reduzir efetivamente a influência do aquecimento do parafuso durante o trabalho, melhorar a precisão da máquina-ferramenta,capacidade anti-deformação reforçada e retenção de precisão.

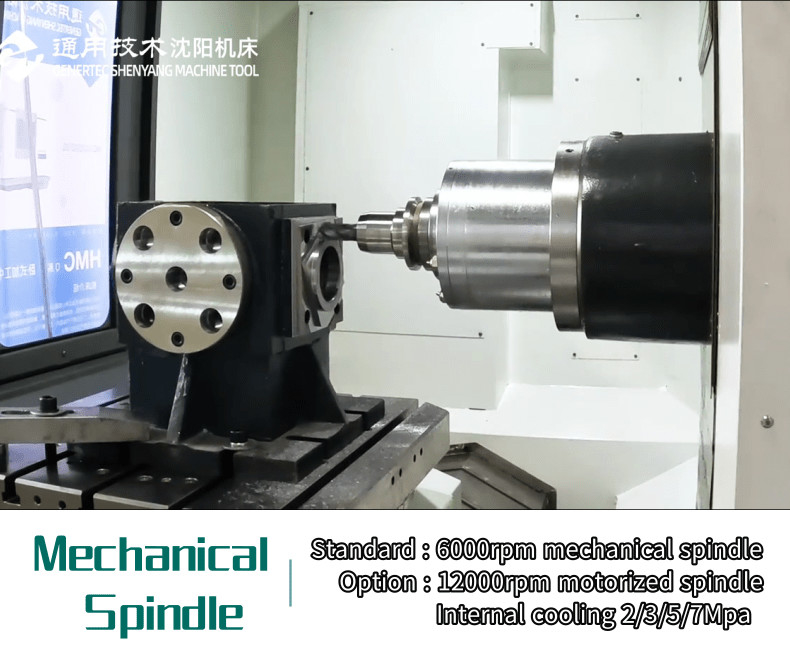

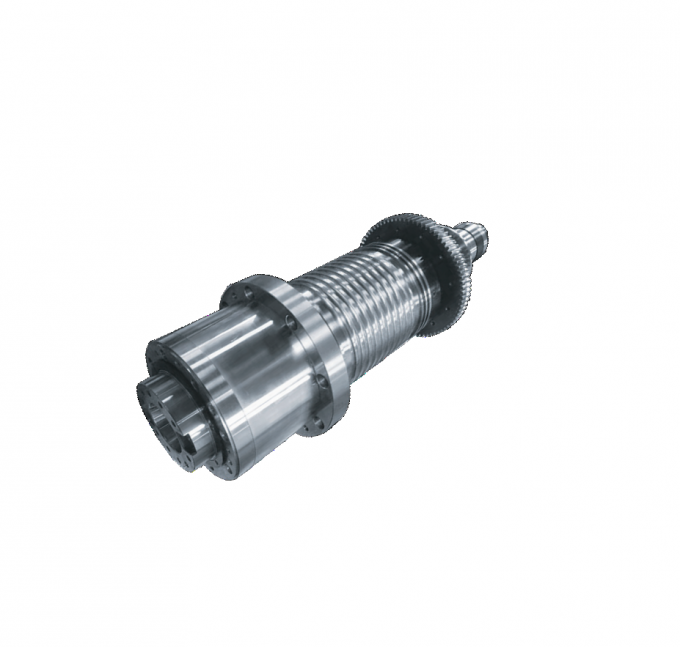

Espinhas mecânicas
◆ A mudança de velocidade de duas marchas é adotada para
de alta velocidade para o corte pesado
◆ Disposição de rolamentos de grande comprimento, alta rigidez
de alta velocidade para o corte pesado
◆ Disposição de rolamentos de grande comprimento, alta rigidez
Parâmetros do produto:
| Ponto | Unidade | HMC 100Q |
| Mesa de trabalho | ||
| Tamanho da mesa de trabalho | mm | 1000*1000 |
| Capacidade da mesa de trabalho | Quilos | 3000 |
| Número de mesas de trabalho | Peças | 1 ((2) |
| Intervalo de trabalho | ||
| Viagem no eixo X | mm | 1800 |
| Viagem no eixo Y | mm | 1500 |
| Viagem no eixo Z | mm | 1350 |

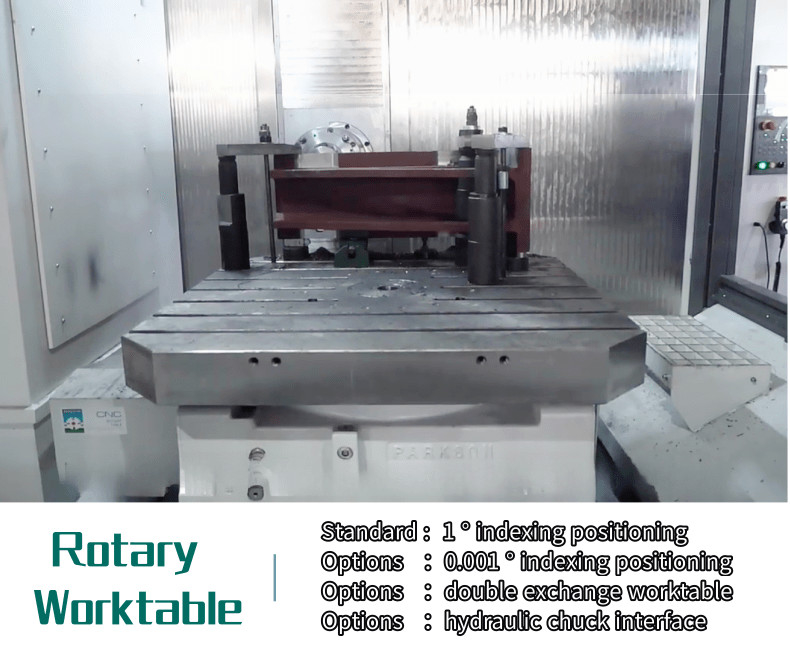

| Indicação do eixo B | 1° × 360 | |
| Diâmetro máximo de rotação da peça | mm | Φ1500 |
| Distância entre o nariz do fuso e o centro da mesa de trabalho | mm | 1650 Max. |
| Distância entre o nariz do fuso e o centro da mesa de trabalho | mm | 300 Min |
| Distância entre a superfície da mesa de trabalho | mm | 1600 Max. |
| Distância entre a superfície da mesa de trabalho | mm | 100 minutos |
| Espinha | ||
| Espinha cónica (7: 24) | BT2 serviços de informação | |
| Velocidade máxima | RPM | 4500 |
| Potência do motor do fuso (contínua/S2) | kW | 18.5/22 |
| Torque de saída máximo ((contínuo/S2) | mm | 713/871 ((15min) |

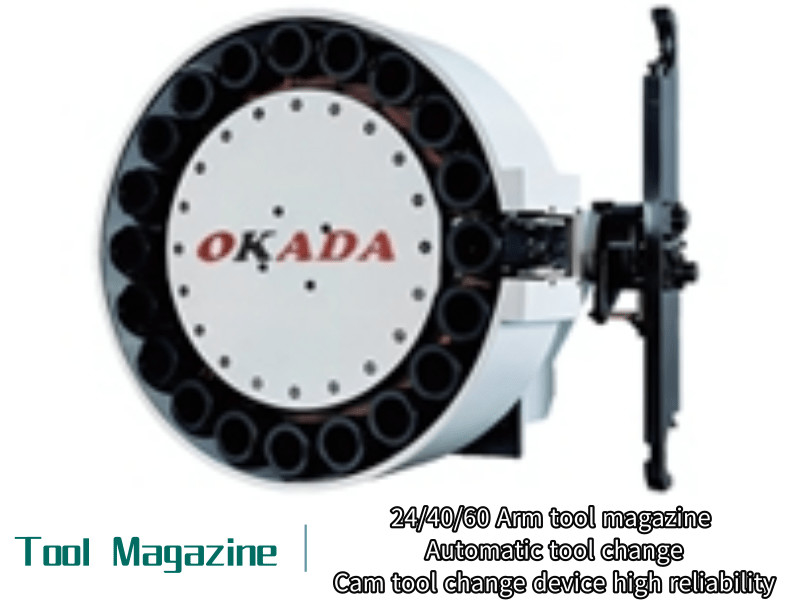

| Revista de ferramentas | ||
| Capacidade do carregador de ferramentas | PCS | 40 |
| Comprimento máximo da ferramenta | - Não. | 500 |
| Peso máximo da ferramenta | Quilos | 25 |
| Diâmetro máximo da ferramenta cheia/vazia | mm | Φ125/Φ250 |
| Tempo de troca de ferramentas (T-T) | s | 5.5 |
| Alimentos para animais | ||
| Velocidade máxima de alimentação de corte ((X/Y/Z) | mm/min | 1-20000 |
| Traversos rápidos ((X/Y/Z) | M/min | 20 |
| Precisão de posicionamento | ||
| Eixo X/Y/Z | mm | 0.012 |
| Eixo B ((1° X360) | - Não. | 10 |
| Precisão de posicionamento repetitivo | ||
| Eixo X/Y/Z | mm | 0.008 |
| Eixo B ((1° × 360) | - Não. | 3 |
| Dimensões globais ((LxWxH) | mm | 6100*5000*4600 |
| Espaço do piso | mm | 6800*6000 |

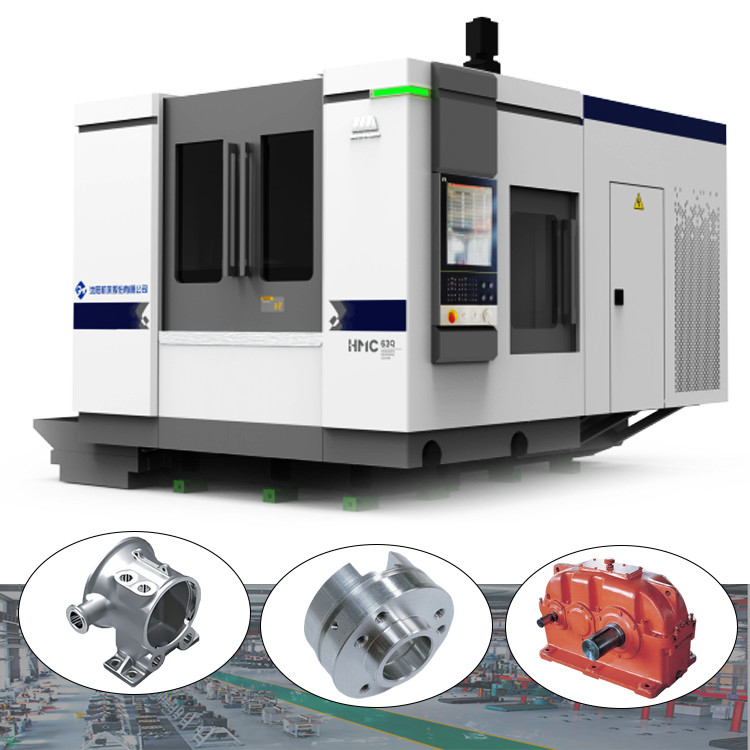

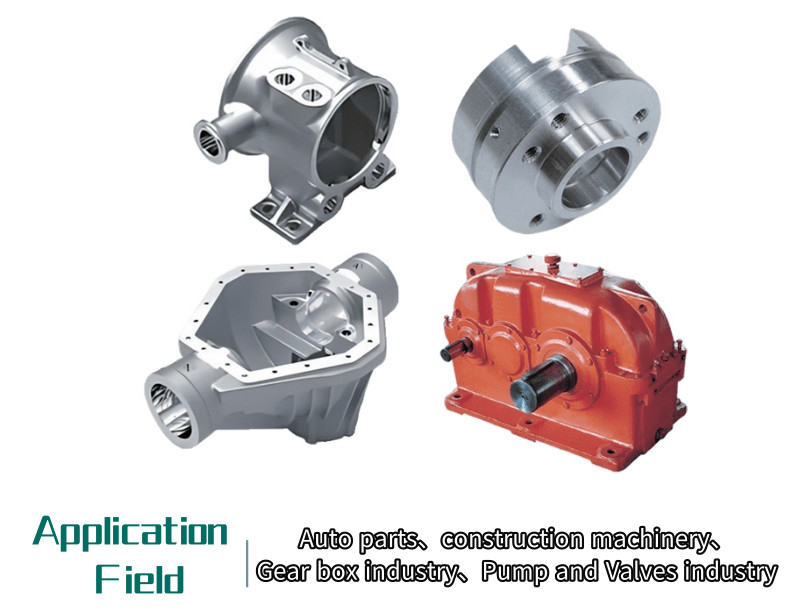

Aplicação na indústria:
amostras de peças de trabalho
O NOSSO Serviço:
1. Montar e depurar antes da entrega
2Respondam dentro de 24 horas e resolvam o problema.
3Serviço de reparação gratuito de 1 ano (apenas sem danos humanos).
4. Solução global de armazenagem fornecida
Porquê escolher-nos:
◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas on-line)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas on-line)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Sobre nós:
Bem-vindo a visitar-nos!
Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.
Grupo SMTCL e SYMGÉ a nossa fábrica colaboradora. Tem mais de 80 anos de história na fabricação de máquinas-ferramenta. O primeiro torno, máquina de perfuração e máquina de perfuração nasceram aqui.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!
A nossa fábrica:

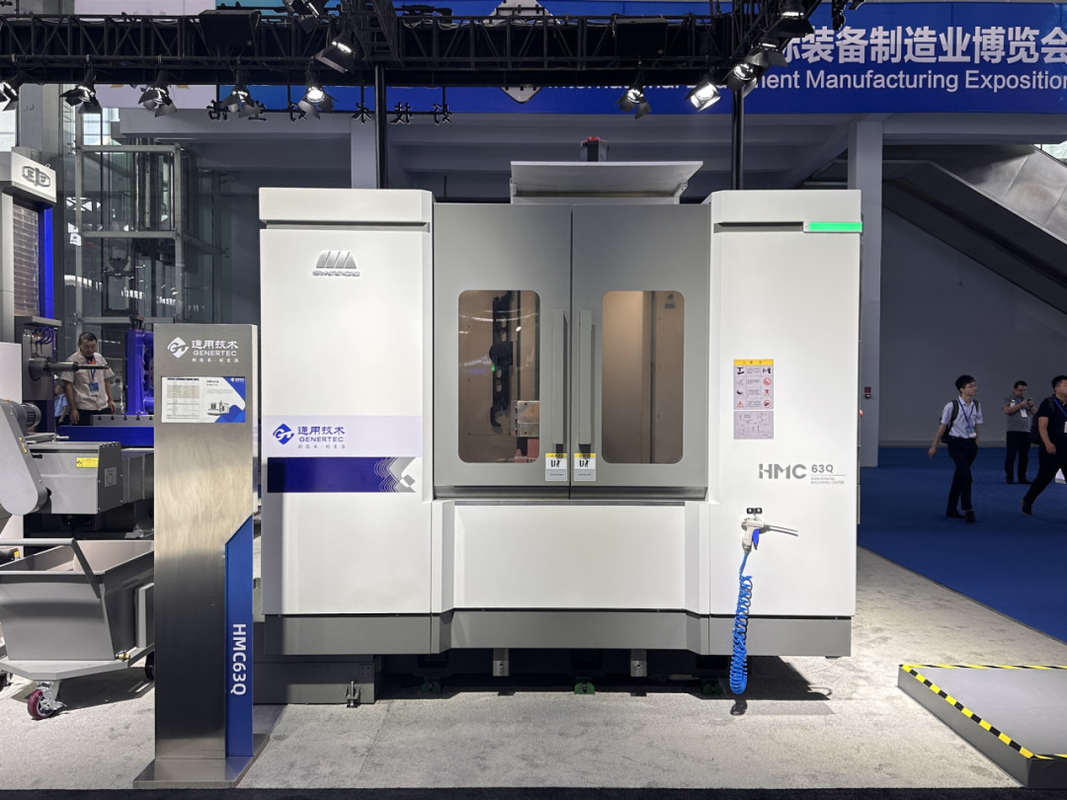

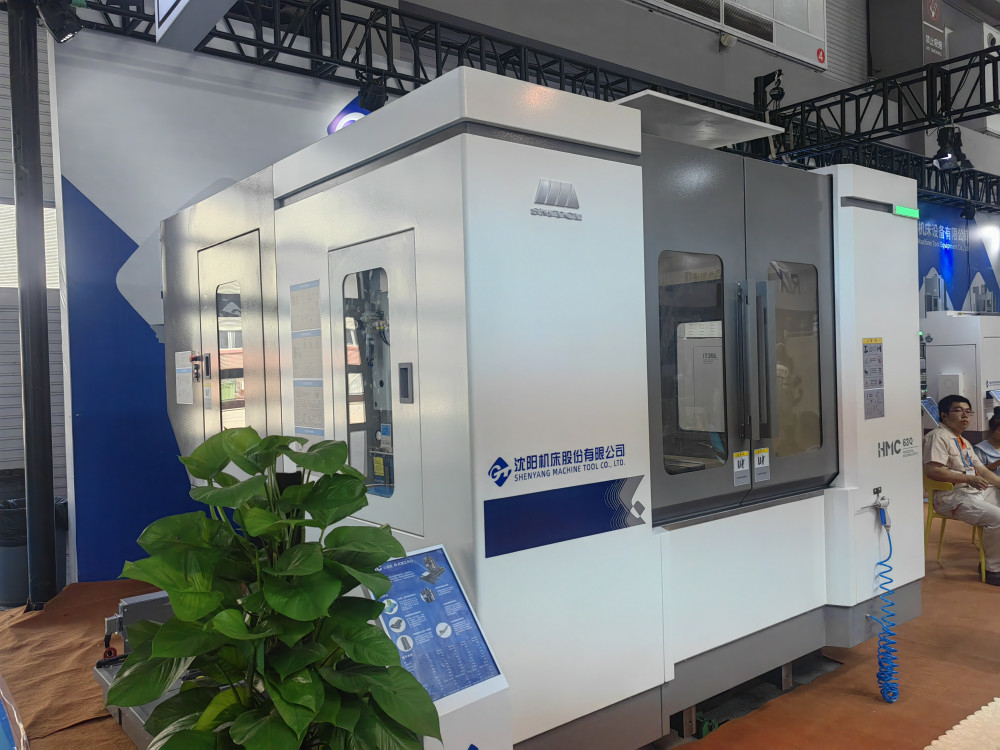

Exposição:
Perguntas frequentes:
Q1. É uma empresa comercial ou de fabrico?
Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.
Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.
Q4: Quais são os seus termos de garantia?
Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.
a partir da data do conhecimento de embarque da máquina.
Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e conceção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
Pr-venda:Soluções personalizadas, planeamento e conceção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
P6: Por que escolher a sua empresa?
Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?
Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.
P8: Quais são os termos de pagamento?
T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
Destaques do produto
Descrição do produto: Centro de Mecânica Horizontal Pesado SMTCL (Série 100Q) O centro de usinagem horizontal HMC100Q é uma nova geração de máquina de alto desempenho e compacta.válvulas e outras indústrias. Pode satisfazer os requisitos de processamento de produtos de lote único ou pequeno com alta ...
