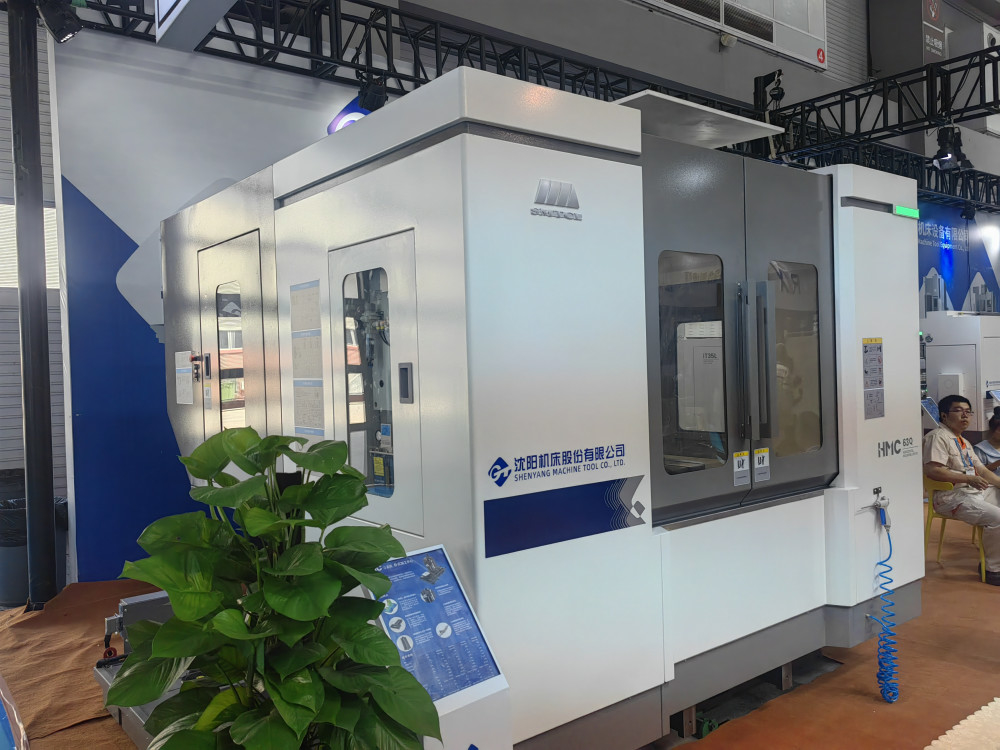

HMC80Q Metal 3 Eixo Centro de Mecânica Horizontal Moagem Perfuração Perfuração Boring Tapping Machine
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | HMC 80Q |
|---|---|---|---|
| Cnc ou não: | cnc | Palavra-chave: | Centro de usinagem horizontal |
| Velocidade máxima do eixo (rpm): | 6000 rpm | Viagem (Eixo X) ((mm): | 1350 |
| Viagem (Eixo Z) ((mm): | 1100 | Curso (linha central) de Y (milímetros): | 1100 |
| Diâmetro máximo de rotação da peça: | Φ1350 | ||
| Destacar |
Centro de Mecânica de Moagem de Metais de 5 eixos,Centro de usinagem horizontal de toque chato |
||
Descrição do produto
Descrição do produto:
Características do produto:
1Estrutura de elevada estabilidade
◆ Cama de fundição integral em forma de T invertida
◆ Base e coluna do motor do eixo Y são fundidas juntas
◆ Fuso térmicamente simétrico
Estrutura de otimização de elementos finitos e topologia
Cama de fundição integrada de alta resistência
Base do motor e coluna do eixo Y são fundidos juntos
com um comprimento de 80 mm ou mais, mas não superior a 150 mm,
Espinil termo-simétrico

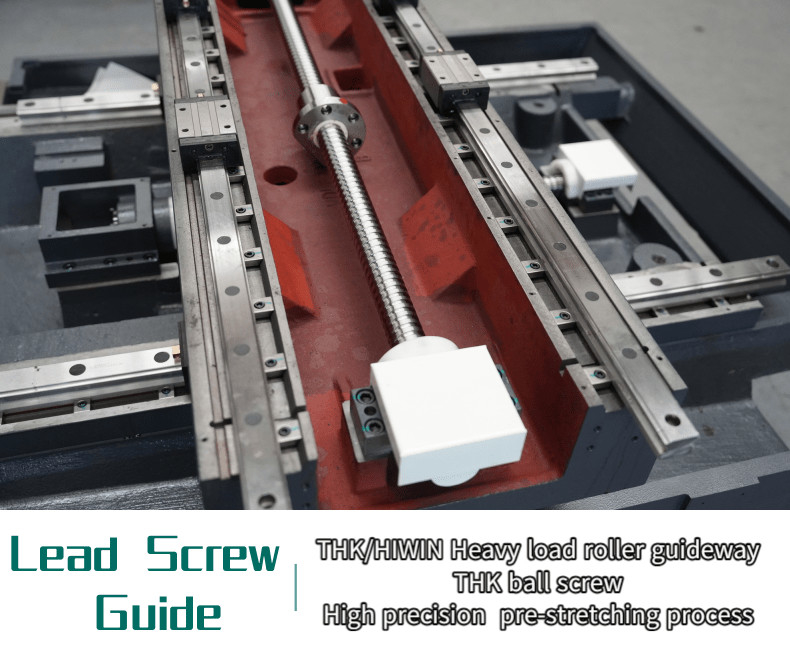

Parafusos de esferas de precisão
parafuso de esferas de precisão, é adotado o processo de pré-alongamento para reduzir efetivamente a influência do aquecimento do parafuso durante o trabalho, melhorar a precisão da máquina-ferramenta,capacidade anti-deformação reforçada e retenção de precisão.

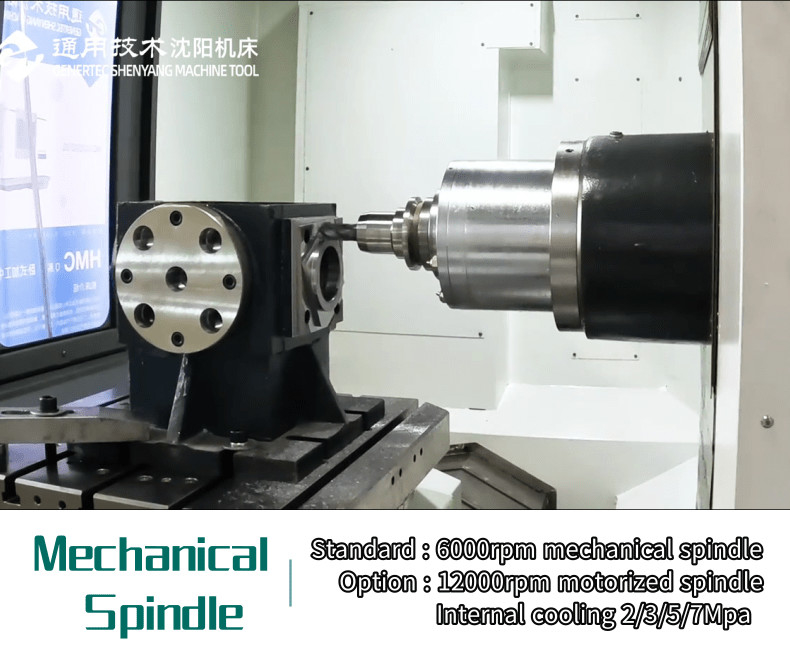

Espinhas mecânicas
de alta velocidade para o corte pesado
◆ Disposição de rolamentos de grande comprimento, alta rigidez
| Ponto | Unidade | HMC 80Q |
| Mesa de trabalho | ||
| Tamanho da mesa de trabalho | mm | 800*800 |
| Capacidade da mesa de trabalho | Quilos | 2000 |
| Número de mesas de trabalho | Peças | 1 ((2) |
| Intervalo de trabalho | ||
| Viagem no eixo X | mm | 1350 |
| Viagem no eixo Y | mm | 1100 |
| Viagem no eixo Z | mm | 1100 |

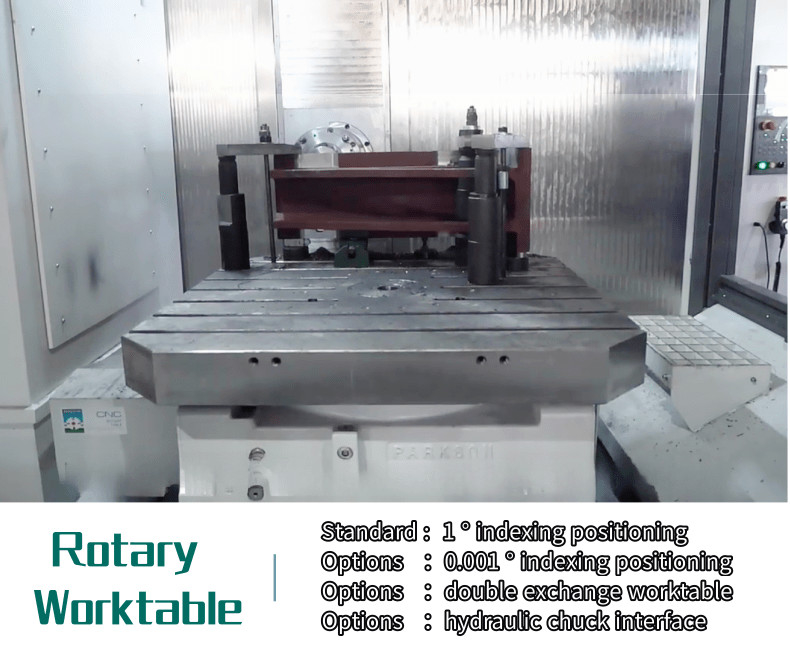

| Indicação do eixo B | 1° × 360 | |
| Diâmetro máximo de rotação da peça | mm | Φ1350 |
| Distância entre o nariz do fuso e o centro da mesa de trabalho | mm | 1300 Max |
| Distância entre o nariz do fuso e o centro da mesa de trabalho | mm | 200 Min |
| Distância entre a superfície da mesa de trabalho | mm | 1100 Max. |
| Distância entre a superfície da mesa de trabalho | mm | 0 Min |
| Espinha | ||
| Espinha cónica (7: 24) | BT2 serviços de informação | |
| Velocidade máxima | RPM | 6000 |
| Potência do motor do fuso (contínua/S2) | kW | 15/18.5 |
| Torque de saída máximo ((contínuo/S2) | mm | 433/713 ((15min) |

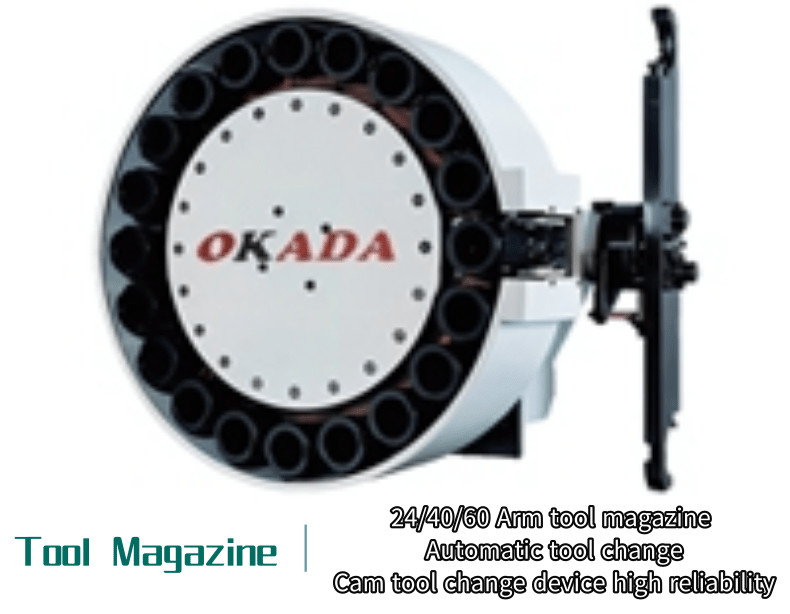

| Revista de ferramentas | ||
| Capacidade do carregador de ferramentas | PCS | 24 |
| Comprimento máximo da ferramenta | - Não. | 500 |
| Peso máximo da ferramenta | Quilos | 15 |
| Diâmetro máximo da ferramenta cheia/vazia | mm | Φ110/Φ220 |
| Tempo de troca de ferramentas (T-T) | s | 4.3 |
| Alimentos para animais | ||
| Velocidade máxima de alimentação de corte ((X/Y/Z) | mm/min | 1-24000 |
| Traversos rápidos ((X/Y/Z) | M/min | 24 |
| Precisão de posicionamento | ||
| Eixo X/Y/Z | mm | 0.01 |
| Eixo B ((1° X360) | - Não. | 10 |
| Precisão de posicionamento repetitivo | ||
| Eixo X/Y/Z | mm | 0.008 |
| Eixo B ((1° × 360) | - Não. | 3 |
| Dimensões globais ((LxWxH) | mm | 4300*3400*3600 |
| Espaço do piso | mm | 5100*5000 |

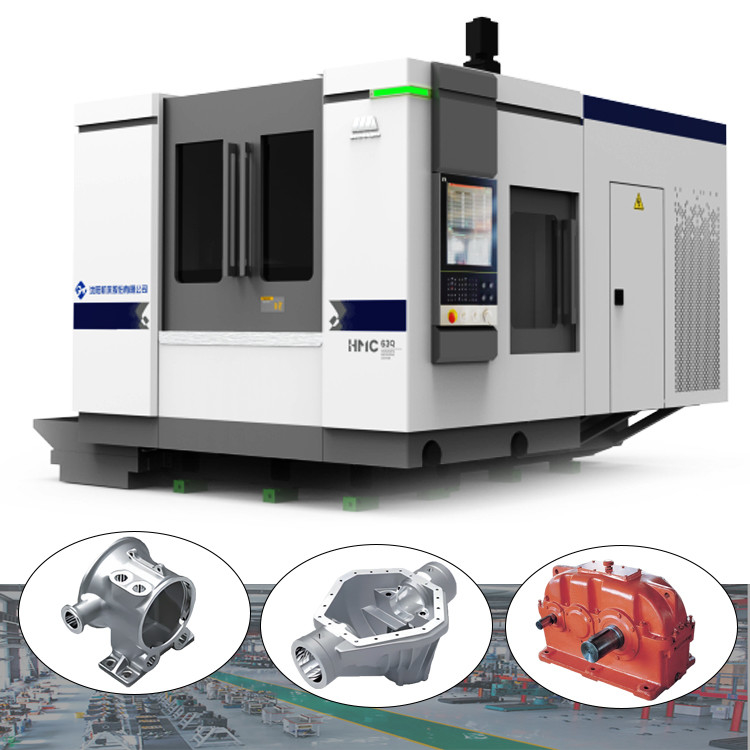

Aplicação na indústria:
amostras de peças de trabalho
O NOSSO Serviço:
Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Perguntas frequentes:
Q1. É uma empresa comercial ou de fabrico?
a partir da data do conhecimento de embarque da máquina.
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
