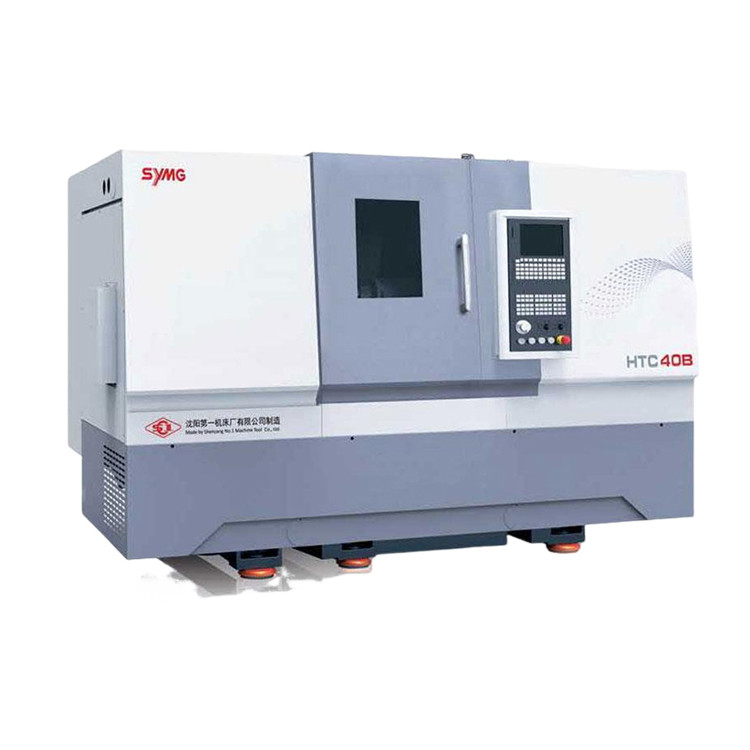

SMTCL CNC Torno HTC40 indústria de válvulas de bomba de processamento 45 graus de cama inclinada CNC torno torno
Marca:
SMTCL
Número do modelo:
HTC40B1000
Local de Origem:
China
Certificação:
CE ISO certification
Quantidade mínima de pedido:
1
Capacidade de fornecimento:
50 conjuntos por mês
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | HTC 40B1000 |
|---|---|---|---|
| Cnc ou não: | CNC | Palavra-chave: | Torno inclinado do CNC da cama |
| Max. comprimento giratório (mm): | 970 | Velocidade máxima do eixo (rpm): | 4 000 rpm |
| Viagem (Eixo X) ((mm): | 200 | Viagem (Eixo Z) ((mm): | 1050 |
| Diâmetro máximo de rotação: | Φ360 | Duração máxima de giro: | 970 |
| Balanço máximo sobre a cama: | Φ560 | Max swing sobre deslizamento: | Φ350 |
| Destacar |
Torno CNC de 45 graus,Torno CNC de cama inclinada,Máquina de torno CNC de 3 eixos |
||
Descrição do produto
Descrição do Produto:
Série HTC 40BO torno CNC de bancada inclinada é usado principalmente para corte de superfícies cilíndricas internas e externas, superfícies cônicas internas e externas com ângulo de conicidade arbitrário, superfícies internas e externas rotativas complexas e roscas cilíndricas e cônicas de peças tipo eixo ou peças tipo disco, e pode ser usado para ranhurar, furar, alargar, escarear e mandrilar.
Características do Produto:
1, Aumente o torque do fuso, aumente a especificação do rolamento, forneça mais potência e rigidez, fuso A2-8
2, O HTC40B adota um design de nervura otimizado de bancada geral de 45°, o que traz um melhor efeito de remoção de cavacos e maior rigidez
3, Certifique-se de que o fluido de corte não saia e os cavacos de ferro sejam mais fáceis de coletar.
4, A contraponta HTC40B é equipada com uma guia deslizante integrada à bancada, manga telescópica, travamento manual, boa rigidez.
Detalhes do Produto:
Fuso de alta rigidez integral
O produto aumenta o torque do fuso e aprimora a especificação do rolamento para fornecer mais potência e rigidez. O fuso A2-8 é a configuração padrão e o fuso A2-11 é opcional.
Corpo geral da máquina-ferramenta inclinadoO HTC40P adota um design em forma de nervura de otimização geral do corpo de 45°, e apresenta melhor estabilidade de suporte de força durante o corte. O material da bancada adota ferro fundido de alta densidade e apresenta alta resistência e boa absorção de choque.
Guia deslizante endurecida por têmpera O trilho-guia adota completamente o trilho-guia deslizante endurecido por têmpera, a largura do trilho-guia atinge 110 mm e a extensão do trilho-guia atinge 380 mm, proporcionando maior precisão de usinagem e maior rigidez.
Contraponta do trilho-guia
A contraponta do HTC40P é configurada com um trilho-guia deslizante integrado ao corpo da máquina-ferramenta, manga telescópica e travamento manual, e apresenta boa rigidez.
Torre de ferramentas servo
A torre adota o modo de travamento hidráulico com acionamento servo, e a torre de ferramentas apresenta silêncio, alta velocidade, alto torque e troca rápida de ferramentas.
Alimentação de 2 eixos
O eixo X e o eixo Z adotam um servomotor para acionamento e a conexão direta com o fuso de esferas é realizada por meio de um acoplamento de eixo elástico, de modo que os usuários obtenham boa precisão de usinagem e desempenho de usinagem estável.
Parâmetros do Produto:
|
Itens
|
Unidade
|
HTC40B/500
|
HTC40B/1000
|
|
|
Diâmetro máximo de oscilação sobre a bancada
|
mm
|
Φ600
|
Φ560
|
|
|
Comprimento máximo de corte
|
mm
|
500
|
970
|
|
|
Diâmetro máximo de corte
|
mm
|
400
|
400
|
|
|
Diâmetro máximo de oscilação no carro
|
mm
|
Φ320
|
Φ350
|
|
|
Nariz do fuso
|
mm
|
A2-8
|
A2-8
|
|
|
Diâmetro do furo do fuso
|
mm
|
Φ80
|
Φ80
|
|
|
Diâmetro máximo da barra passante
|
mm
|
Φ65
|
Φ65
|
|
|
Faixa de velocidade do fuso
|
r/min
|
50-3500
|
50-4000
|
|
|
Torque máximo de saída do fuso
|
Nm
|
245
|
177
|
|
|
Motor principal
|
KW
|
15/11
|
15/11
|
|
|

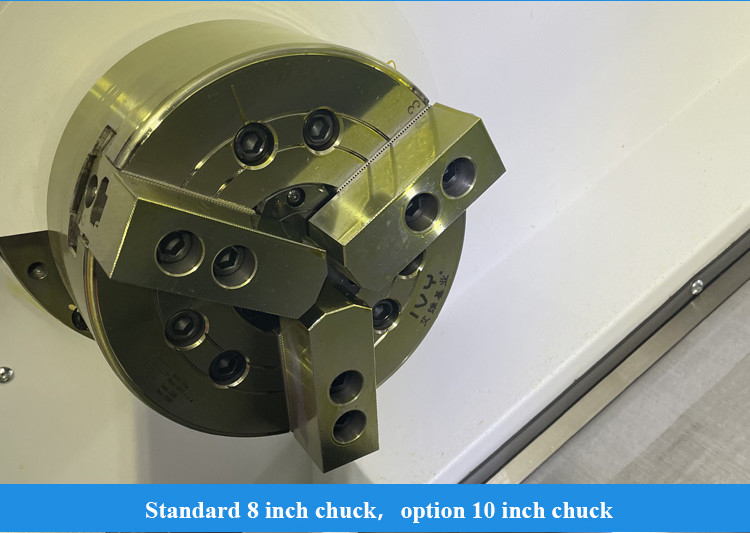

Diâmetro da placa
|
polegada
|
10'' 10''
|
8''
|
|
|
Velocidade de movimento rápido do eixo X
|
m/min
|
30
|
30
|
|
|
Velocidade de movimento rápido do eixo Z
|
m/min
|
30
|
30
|
|
|
Curso do eixo X
|
mm
|
200
|
200
|
|
|
Curso do eixo Z
|
mm
|
550
|
1050
|
|
|
Curso da contraponta
|
mm
|
100
|
100
|
|
|
Cone do fuso da contraponta
|
Mohs
|
5#
|
4#
|
|
|
Forma padrão do porta-ferramentas
|
mm
|
Estação horizontal 8
|
Estação horizontal 8
|
|
|
Faca externa
|
mm
|
25×25
|
25×25
|
|
|
Diâmetro da barra de mandrilar
|
mm
|
Φ40/Φ32/Φ25/Φ20
|
Φ40/Φ32/Φ25/Φ20
|
|
|
Capacidade de peso (tipo disco)
|
kg
|
200
|
200
|
|
|
Capacidade de peso (peças do eixo)
|
kg
|
500
|
500
|
|
|
Peso da máquina
|
kg
|
4200
|
4650
|
|
|
Aparência da máquina-ferramenta
|
Comprimento × largura × altura
|
2700×1900×2100
|
3570×1860×1850
|
|
Aplicação na indústria:
Amostras de peças
1. Gaiola esférica externa, gaiola esférica interna, eixo do rotor, carcaça do diferencial,
2. Eixo dentado, eixo de comando, eixo do rotor do turbocompressor, semi-eixo,
3. Rolo de placa, haste do pistão, eixo transversal, eixo de direção.
NOSSO Serviço:
Garantir que você receba uma máquina de alta qualidade
1. Cada peça precisa ser inspecionada
2. Mais de 100 processos de produção controlados
3. Mais de 200 itens de inspeção
4. Processamento de amostras de cada máquina
5. 72 horas de teste antes da entrega
4. Processamento de amostras de cada máquina
5. 72 horas de teste antes da entrega
Por que nos escolher:
◆ Senso de qualidade superior, as solicitações dos clientes vêm em primeiro lugar
◆ 30 anos + de história de P&D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de pesquisa e design
◆ Sistema de fornecimento estável e maduro
◆ Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
◆ Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
◆ 30 anos + de história de P&D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de pesquisa e design
◆ Sistema de fornecimento estável e maduro
◆ Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
◆ Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
Sobre nós:
Bem-vindo para nos visitar!
A Shanghai HD M&E Tech Co., Ltd está localizada em Xangai, China. Somos especializados em torno CNC, centro de usinagem vertical, centro de usinagem horizontal, centro de usinagem de pórtico, centro de usinagem de cinco eixos, centro de torneamento-fresamento e vários outros equipamentos CNC. Temos mais de 200 tipos de máquinas-ferramentas. A qualidade e a tecnologia dos produtos atingiram o nível avançado internacional.
Nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramentas. O primeiro torno, furadeira e mandriladora nasceram aqui. Eles têm sido um dos líderes da indústria de máquinas-ferramentas da China e o maior fabricante de máquinas-ferramentas da China. Os produtos de máquinas-ferramentas cobrem automóveis, aviação, nova energia, máquinas de construção, navios, válvulas de bomba, rolamentos, eletrônicos 3C, moldes e outras indústrias. Assumimos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, alta qualidade e bom serviço aos nossos clientes em todo o mundo!
Nossa fábrica:
Exposição:
Perguntas frequentes:
Q1. Você é uma empresa comercial ou uma empresa de fabricação?
Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Somos especializados em todos os tipos de máquinas, como torno CNC, fresadora CNC, centro de usinagem vertical, torno convencional, furadeira, furadeira radial e assim por diante.
Q3. Você pode fornecer uma máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções Smart CNC para nossos clientes, a fim de aumentar a eficiência.
Q4: Quais são seus termos de garantia?
Forneceremos uma substituição para peças que se mostrarem defeituosas por um período de 12 meses, a partir da data do conhecimento de embarque da máquina.
Q5. Quais são os serviços?
Pré-vendas: soluções personalizadas, planejamento e design; serviço individual
Pós-venda: serviço online 7 dias 24 horas, orientação remota de instalação, conexão com o sistema de software do cliente
Pré-vendas: soluções personalizadas, planejamento e design; serviço individual
Pós-venda: serviço online 7 dias 24 horas, orientação remota de instalação, conexão com o sistema de software do cliente
Q6: Por que escolher sua empresa?
Os produtos desde o desenvolvimento, design, fabricação, montagem de todo o processo de produção são
realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.
realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.
Q7: Sua empresa pode enviar o pessoal técnico para nossa empresa e direcionar nossos trabalhadores no exterior?
Podemos fornecer este tipo de serviço. Quando as máquinas chegarem ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos em tempo hábil para instalar de acordo com o cronograma do comprador. Tudo isso pode ser cotado e listado no contrato. O vendedor cooperará com o comprador para lidar com o visto e a preparação da instalação antes de ir para o exterior.
Q8: Quais são as condições de pagamento?
T/T 30% de pagamento inicial no pedido, 70% de pagamento do saldo antes do envio. carta de crédito irrevogável à vista
