Lugar de origem:
China
Marca:
HD
Certificação:
CE ISO certification
Número do modelo:
M1432H
Vídeo
Vídeo

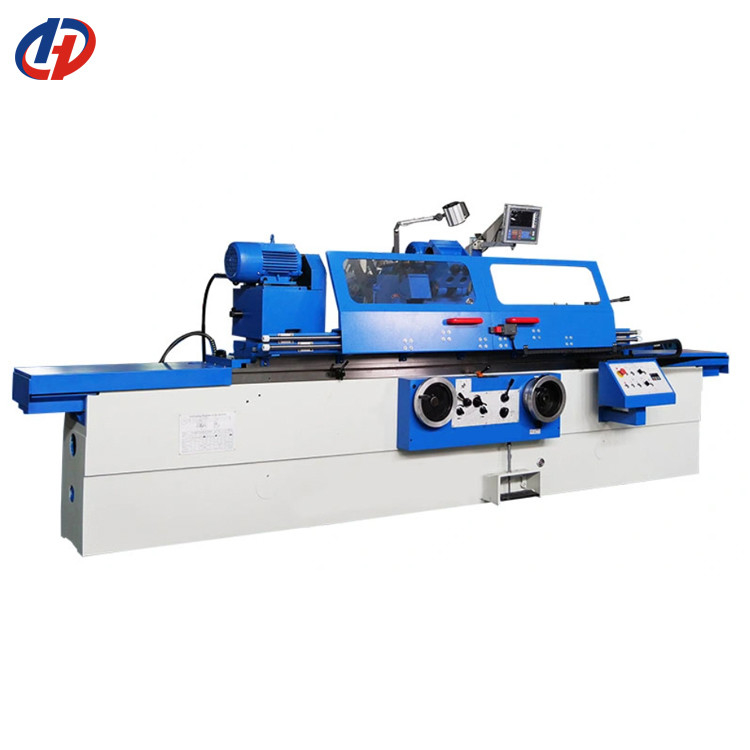

Descrição do produto:
A série é equipada com ferramentas de moagem internas baseadas em máquinas de moagem externas ordinárias,que sejam adequados para moer o círculo exterior ou o buraco interior de corpos rotativos cilíndricos ou cônicosO quadro da cabeça adota um conversor de frequência para realizar a regulação da velocidade sem passos,que pode ser ajustado em qualquer ângulo dentro de 90 graus no sentido anti-horário para se adaptar à moagem por chuck de peças de trabalho cônicas internas e externas.
Características do produto:

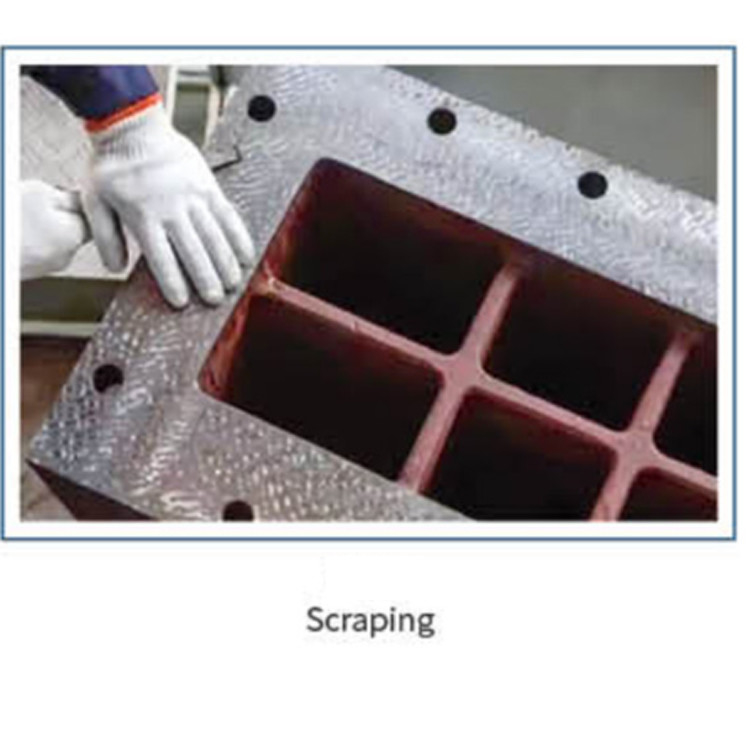

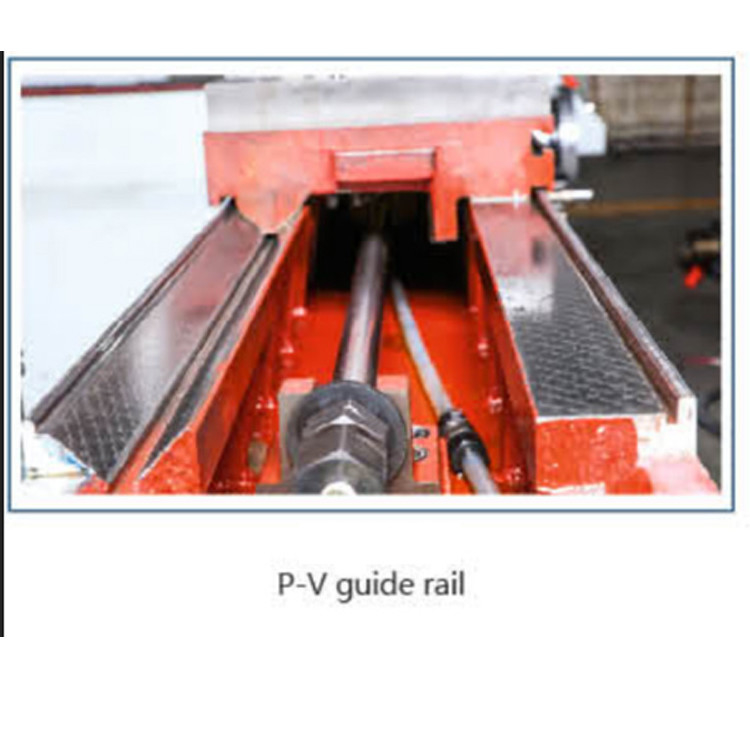

1"O carril de guia esquerdo e direito adota uma estrutura P-V, que é raspada manualmente de alta precisão, de modo que todos os produtos do sistema têm uma elevada precisão e estabilidade.
|
Descrição
|
unidade
|
M1432H
|
|||
|
Duração máxima do solo (O.D.)
|
mm
|
2000,3000
|
|||
|
Altura do centro
|
mm
|
180
|
|||
|
Dia. Terreno.
|
mm
|
8~320
|
|||
|
Dia. Identificação do terreno
|
mm
|
30 ~ 100
|
|||
|
Duração máxima do solo (I.D.)
|
mm
|
125
|
|||
|
Peso máximo da peça de trabalho
|
Quilos
|
500
|
|||
|
Cabeça de trabalho
|
|||||
|
Ângulo de rotação
|
°
|
+90°
|
|||
|
Coníferas centrais (MT)
|
MT
|
5
|
|||
|
Velocidade do fuso/sem passo
|
r/min
|
50HZ:26~260
|
|||
|
Cabeça de rodas
|
|||||
|
Dimensão máxima da roda ((ODxWxID)
|
mm
|
500×50×203
|
|||
|
Velocidade periférica da roda
|
m/s
|
35
|
|||
|
Alimentação manual por revolução
|
mm
|
- Em bruto: 2 fina: 0.5
|
|||
|
Alimentação manual
|
mm
|
em bruto: 0,01 fina: 0.0025
|
|||
|

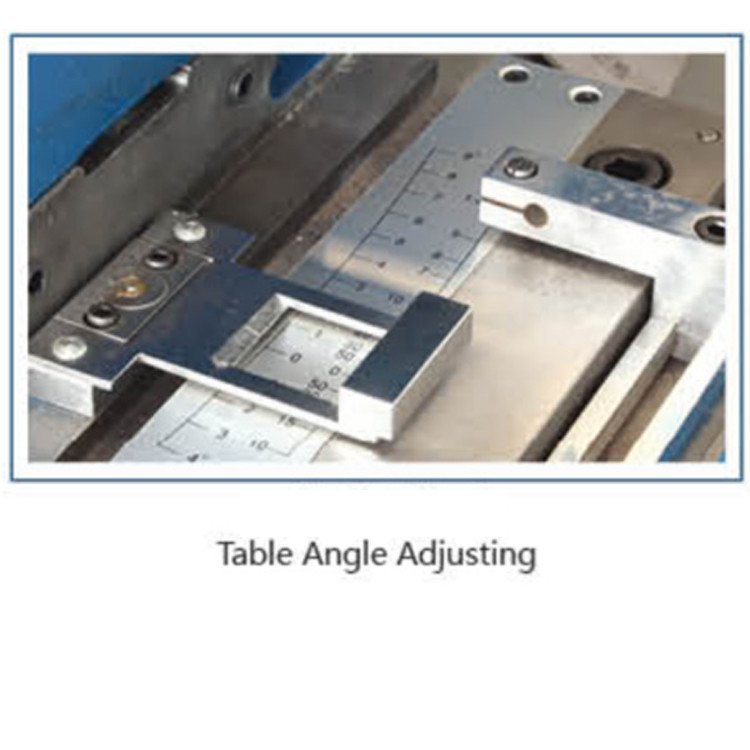

Tabela
|
|||||
|
|
No sentido do galo
|
°
|
3°
|
||
|
Em sentido anti-horário
|
°
|
5° (2000) 3° ((3000)
|
|||
|
Faixa de velocidade longitudinal da mesa
|
m/min
|
0.1 ~ 3
|
|||
|

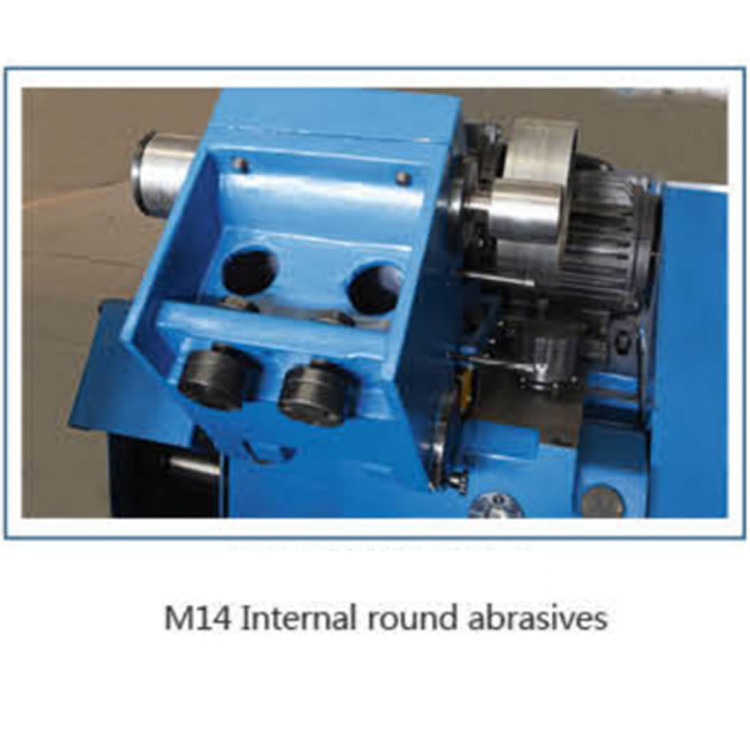

Dispositivo interno de moagem
|
|||||
|
Velocidade do fuso
|
r/min
|
10000
|
|||
|
|
|
Max 50×25×13
|
|||
|
Min 17 × 20 × 6
|
|||||
|
Aquecimento
|
|
|
|||
|
Faixa central (MT)
|
MT
|
5
|
|||
|
Viagem de penas
|
mm
|
30
|
|||
|
Motor
|
|||||
|
Potência do motor da cabeça da roda
|
Kw
|
7.5
|
|||
|
Moagem interna
|
Kw
|
1.1
|
|||
|
Potência do motor da cabeça de trabalho
|
Kw
|
1.5
|
|||
|
Precisão de usinagem
|
|||||
|
Arredondamento
|
μm
|
3
|
|||
|
Cindricidade
|
μm
|
8
|
|||
|
Resistência à corrosão
|
μm
|
Ra0.32
|
|||
|
Máquina
|
|||||
|
Peso bruto
|
t
|
6.2(2000) 7.6 (3000)
|
|||
|
|
|
580×190×205 (em 2000)
|
|||
|
780×190×205 (3000)
|
|||||
Aplicação na indústria:
O NOSSO Serviço:
1. Montar e depurar antes da entrega
