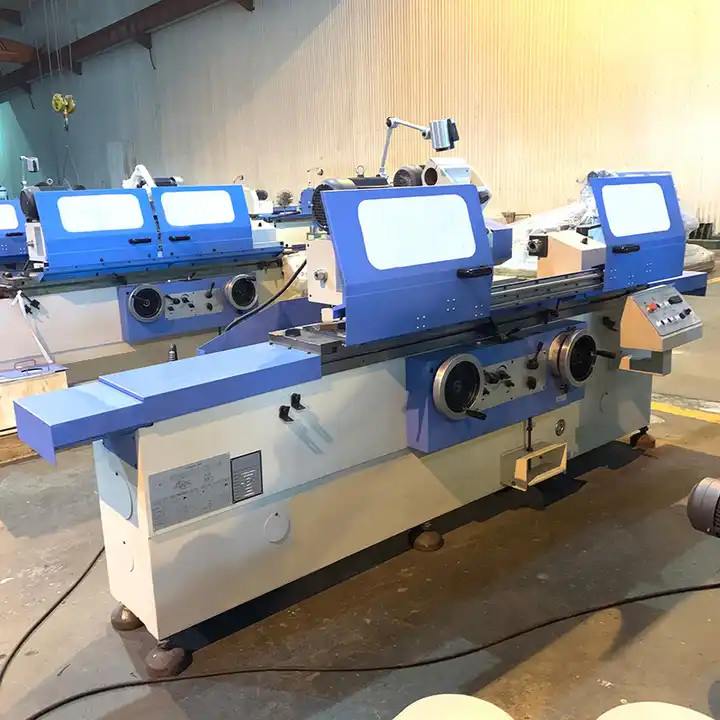

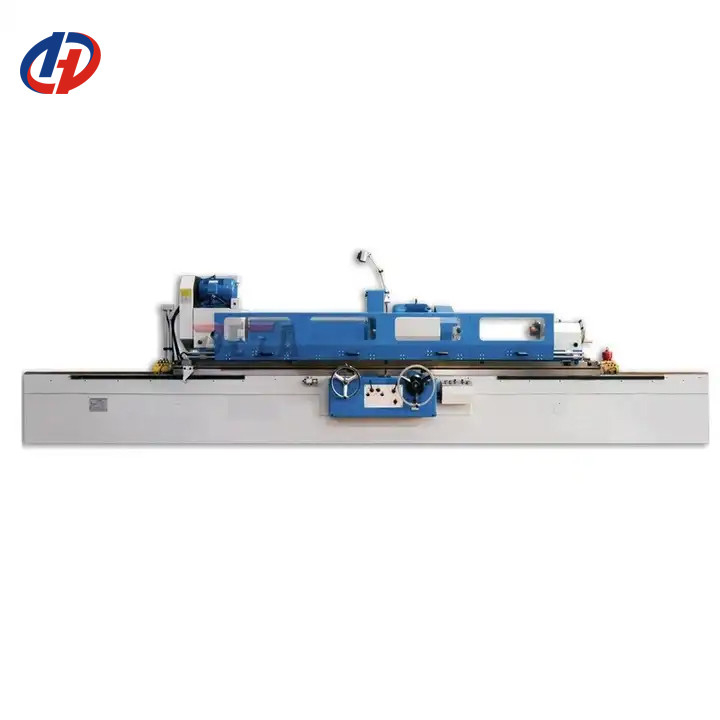

MW1420 Máquina de rectificação cilíndrica de ferramentas universais Outra Máquina de rectificação CNC Máquina de rectificação cilíndrica
Detalhes do produto
| Duração máxima do solo (O.D.): | 500、 750 mm | Altura do centro: | 370mm |
|---|---|---|---|
| Dia. Terreno.: | 30 ~ 630 mm | Dia. Identificação do terreno: | 25~100mm |
| Duração máxima do solo (I.D.): | 125 mm | Peso máximo da parte do trabalho: | 100 kg |
| Redondeza: | 2μm | Cindricidade: | 5 ((500) 8 ((750) |
| Resistência à corrosão: | Ra0,2 μm | ||
| Destacar |
Máquina de moagem cilíndrica de ferramenta universal,Máquina de moagem cilíndrica CNC,Máquina de moagem |
||
Descrição do produto
Descrição do produto:
A série é equipada com ferramentas de moagem internas baseadas em máquinas de moagem externas ordinárias,que sejam adequados para moer o círculo exterior ou o buraco interior de corpos rotativos cilíndricos ou cônicosO quadro da cabeça adota um conversor de frequência para realizar a regulação da velocidade sem passos,que pode ser ajustado em qualquer ângulo dentro de 90 graus no sentido anti-horário para se adaptar à moagem por chuck de peças de trabalho cônicas internas e externas.
Características do produto:

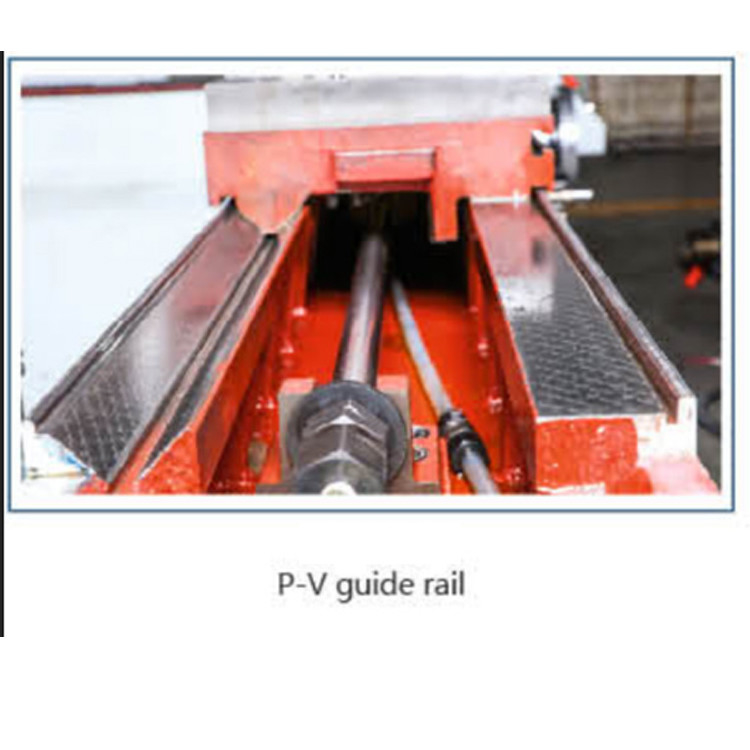

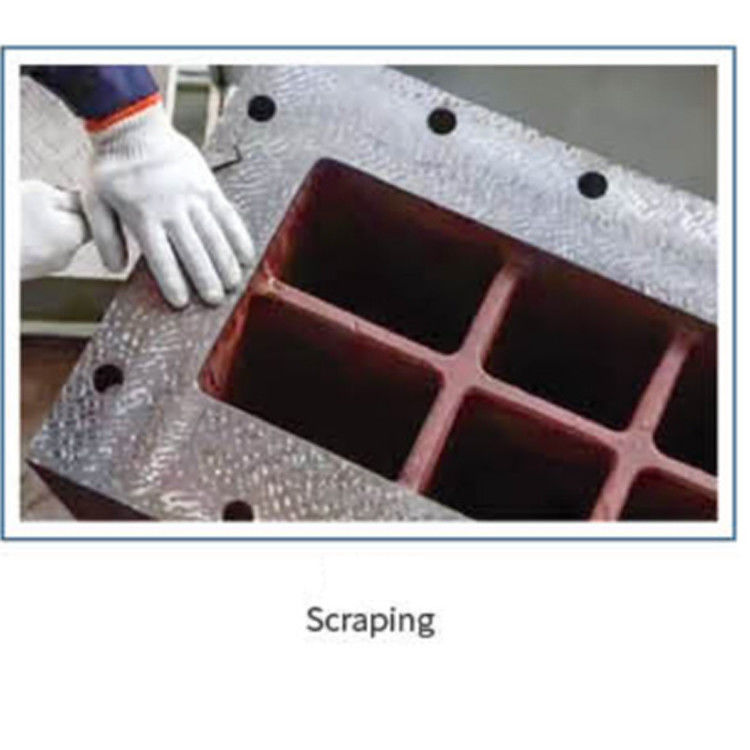

1"O carril de guia esquerdo e direito adota uma estrutura P-V, que é raspada manualmente de alta precisão, de modo que todos os produtos do sistema têm uma elevada precisão e estabilidade.
|
Descrição
|
unidade
|
MW1420
|
|||
|
Duração máxima do solo (O.D.)
|
mm
|
500,750
|
|||
|
Altura do centro
|
mm
|
135
|
|||
|
Dia. Terreno.
|
mm
|
8~200
|
|||
|
Dia. Identificação do terreno
|
mm
|
25 ~ 100
|
|||
|
Duração máxima do solo (I.D.)
|
mm
|
125
|
|||
|
Peso máximo da peça de trabalho
|
Quilos
|
100
|
|||
|
Cabeça de trabalho
|
|||||
|
Ângulo de rotação
|
°
|
+90°
|
|||
|
Coníferas centrais (MT)
|
MT
|
4
|
|||
|
Velocidade do fuso/sem passo
|
r/min
|
50HZ:26~260
|
|||
|
Cabeça de rodas
|
|||||
|
Dimensão máxima da roda ((ODxWxID)
|
mm
|
400×50×203
|
|||
|
Velocidade periférica da roda
|
m/s
|
35
|
|||
|
Alimentação manual por revolução
|
mm
|
- Em bruto: 2 fina: 0.5
|
|||
|
Alimentação manual
|
mm
|
em bruto: 0,01 fina: 0.0025
|
|||
|

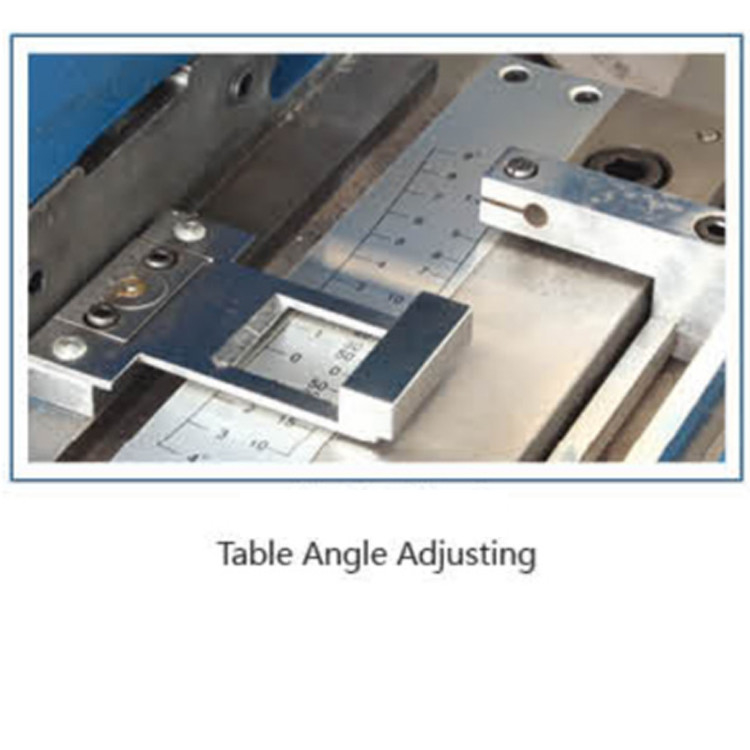

Tabela
|
|||||
|
|
No sentido do galo
|
°
|
3°
|
||
|
Em sentido anti-horário
|
°
|
9° (500) 8° ((750)
|
|||
|
Faixa de velocidade longitudinal da mesa
|
m/min
|
0.1 ~ 4
|
|||
|

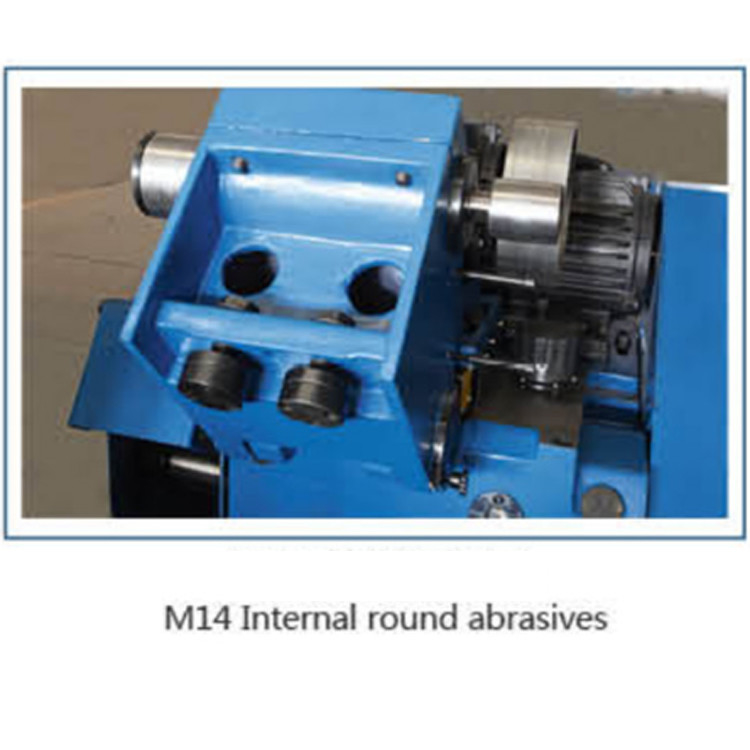

Dispositivo interno de moagem
|
|||||
|
Velocidade do fuso
|
r/min
|
10000
|
|||
|
|
|
Max 50×25×13
|
|||
|
Min 17 × 20 × 6
|
|||||
|
Aquecimento
|
|
|
|||
|
Faixa central (MT)
|
MT
|
4
|
|||
|
Viagem de penas
|
mm
|
30
|
|||
|
Motor
|
|||||
|
Potência do motor da cabeça da roda
|
Kw
|
4
|
|||
|
Moagem interna
|
Kw
|
1.1
|
|||
|
Potência do motor da cabeça de trabalho
|
Kw
|
1.1
|
|||
|
Precisão de usinagem
|
|||||
|
Arredondamento
|
μm
|
2
|
|||
|
Cindricidade
|
μm
|
5 ((500) 8 ((750)
|
|||
|
Resistência à corrosão
|
μm
|
Ra0.2
|
|||
|
Máquina
|
|||||
|
Peso bruto
|
t
|
4.1 ((500) 4.3 (750)
|
|||
|
|
|
235×203×205 (500)
|
|||
|
275×203×205 (750)
|
|||||
Aplicação na indústria:
O NOSSO Serviço:
1. Montar e depurar antes da entrega
2Respondam dentro de 24 horas e resolvam o problema.
3Serviço de reparação gratuito de 1 ano (apenas sem danos humanos).
4. Solução global de armazenagem fornecida
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Perguntas frequentes:
Q1. É uma empresa comercial ou de fabrico?
a partir da data do conhecimento de embarque da máquina.
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
