SMTCL Máquina de moagem de torno CNC CNC horizontal HTC80
Marca:
SMTCL
Número do modelo:
HTC 80n
Local de Origem:
China
Certificação:
CE ISO certification
Quantidade mínima de pedido:
1
Capacidade de fornecimento:
50 grupos pelo mês
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | HTC 80n |
|---|---|---|---|
| Sistema de controle CNC: | GSK/FANUC/SIEMENS | Cnc ou não: | CNC |
| Palavra-chave: | Girando no centro, torno CNC inclinado | Aplicativo: | Metalurgia multifuncional |
| Máx. balance sobre a cama: | Φ1000 | Diâmetro de corte máximo: | Φ800 |
| máx. comprimento de corte: | 1000/1500/2000/3000/4000 | Diâmetro de furo do eixo: | Φ130 |
| Destacar |
centro de gerencio do cnc,Combinação de moagem de torno CNC,Torno horizontal inclinado de carga pesada |
||
Descrição do produto
Descrição do produto:

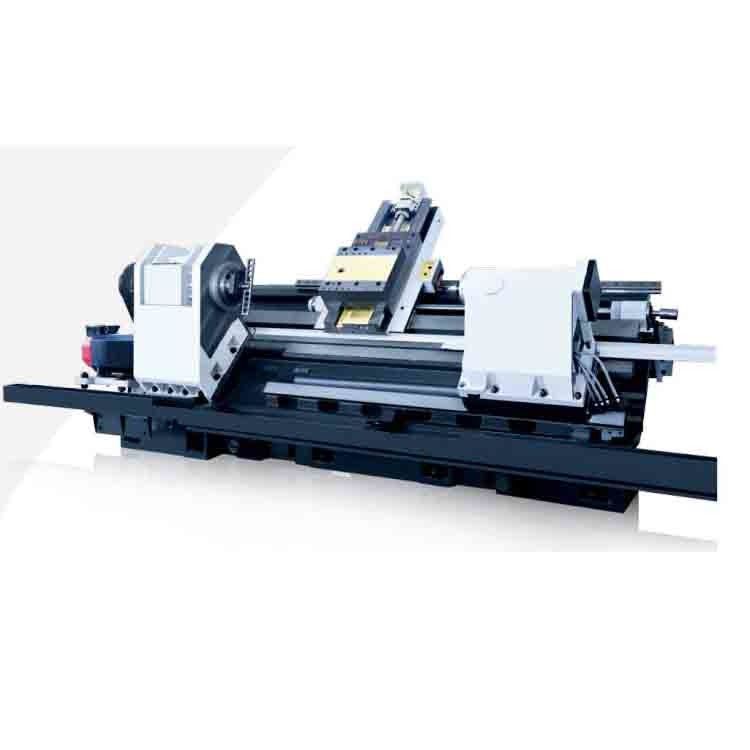

Leito inclinado CNC torno HTC 80 série máquina de fresagem de torno combo
O torno CNC em série de grande porte da HTC é um novo torno CNC horizontal versátil desenvolvido e projetado pela nossa fábrica de acordo com a ideia de design modularizado que é avançada no mundo atualmente;45 ° de alta rigidez de cama inclinação integral apresenta desempenho estável e garante precisão de usinagem e vida útilA combinação modularizada permite facilmente a configuração e a função de 3 e 4 eixos.Cama inclinada horizontal integral da série HTC 80, adota layout interno em forma de costelas, grande excelente resistência à torção torno CNC adota 45°(75° é opcional resina técnica de areia de fundição ligada, superfície do trilho,alta rigidez geral e vantagem da remoção suave de aspas. para modelos parciais) apresenta um leito razoável e características.
Características do produto:
A:Alta rigidez
Adota 45 ° e 75 ° de alta rigidez de cama inclinação integral e todas as molduras são otimizadas por elemento finito
O método, que elimina eficazmente as vibrações durante a operação e o corte da máquina, aumenta a fiabilidade e é fácil de
manter, permitindo aos clientes obter uma qualidade de processamento duradoura e estável.
O método, que elimina eficazmente as vibrações durante a operação e o corte da máquina, aumenta a fiabilidade e é fácil de
manter, permitindo aos clientes obter uma qualidade de processamento duradoura e estável.
B:alta precisão
Todas as peças da máquina-ferramenta adotam peças de moagem de precisão de fabricantes bem conhecidos no país e no estrangeiro.O projeto estrutural avançado e as medidas de processo perfeitas tornam o layout geral compacto, harmoniosa e boa rigidez, assegurando que a máquina-ferramenta tenha uma elevada precisão de usinagem e conservação de precisão a longo prazo.
C: agradável
Máquina-ferramenta com uma inclinação global de 75°, equipada com um quadro central vertical e horizontal, com o centro do fuso mais próximo do operador.que é conveniente para o carregamento e descarregamento de peças de trabalho e remoção de chips.
D:configuração rica
A máquina pode ser configurada com vários módulos para atender às diferentes necessidades dos clientes.com uma configuração rica e desempenho de alto custo.
Parâmetros do produto:
|
Ponto
|
UNIT
|
Série HTC 80n
|
Série HTC 80t
|
Série HTC 80nm
|
|
Max. Vira-te para a cama.
|
mm
|
O número de veículos deve ser igual ou superior a:
|
Φ950
|
O número de veículos deve ser igual ou superior a:
|
|
Max. Vire a carruagem.
|
mm
|
Φ800
|
Φ800
|
Φ800
|
|
Diâmetro máximo de corte (disco/eixo)
|
mm
|
Φ800
|
Φ800
|
Φ800
|
|
Duração máxima de corte
|
mm
|
1000/1500/2000/3000/4000
|
1000/1500/2000/3000/3500
|
1000/1500/2000/3000/4000
|
|
Diâmetro do furo do fuso
|
mm
|
Φ130
|
Φ130
|
Φ130
|
|
Forma do nariz do fuso
|
|
A2-11
|
A2-11
|
A2-11
|
|
Diâmetro máximo através da barra
|
mm
|
Φ115 (com barril hidráulico oco)
|
Φ115 (com barril hidráulico oco)
|
Φ115 (com barril hidráulico oco)
|
|
Potência do motor principal (contínua / 30min)
|
kW
|
30/37
|
30/37
|
30/37
|
|
Intervalo de velocidade do fuso / binário de saída máximo
|
r/min
|
(Mecânico 2 passos) 20~1200 / 2450
|
(Mecânico 2 passos) 20~1200 / 2456
|
(Mecânico 2 passos) 20~1200 / 2450
|
|
Diâmetro da válvula
|
polegada
|
15 ¢
|
15"
|
15 ¢
|
|
Viagem máxima do eixo X
|
mm
|
410
|
410
|
410
|
|
Viagem máxima do eixo Z
|
mm
|
1050/1550/2050/3050/4050
|
Capacidade de produção
|
1050/1550/2050/3050/4050
|
|
Velocidade rápida (eixo X)
|
m/min
|
12/15;12/15;12/12;12/12;12/12
|
O que fazer? 10/12
|
12/15;12/15;12/12; 12/12;12/12
|
|
Forma da torre de ferramentas
|
|
Torre horizontal de 12 posições
|
Torre horizontal de 12 posições
|
Torre horizontal de 12 posições
|
|
Tamanho da haste da ferramenta
|
mm
|
32X32 / Φ50
|
32 × 32 / Φ50
|
32 × 32 / Φ50
|
|
Precisão de posicionamento (eixo X)
|
mm
|
0.013
|
0.013
|
0.013
|
|
Precisão de posicionamento (eixo Z)
|
mm
|
0.020/0.026/0.035/0.040/0.048
|
0.020/0.022/0.03/0.04/0.044
|
0.020/0.026/0.035/0.040/0.048
|
|
Precisão de reposicionamento ((Eixo X)
|
mm
|
0.006
|
0.006
|
0.006
|
|
Precisão de reposicionamento ((Eixo Z)
|
mm
|
0.008/0.010/0.013/0.016/0.016
|
0.008/0.012/0.015/0.018/0.018
|
0.008/0.010/0.013/0.016/0.016
|
|
Precisão de usinagem
|
|
IT6
|
IT6
|
IT6
|
|
Peso máximo da peça de disco
|
Quilos
|
500
|
500
|
500
|
|
Peso máximo da peça de trabalho do eixo
|
Quilos
|
2000
|
2000
|
2000
|
|
Peso da máquina
|
Quilos
|
14000/17000/20000/23000/30000
|
22000/25000/28000/32000/35000
|
14000/17000/20000/30000
|
|
Dimensões totais da máquina (LxWxH)
|
mm
|
4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
|
7400x2800x3130/7800x2800x313/ 8200x2800x3130/9000x2800x3130/9400x2800x3130
|
4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
|
Aplicação na indústria:
Exemplo de peça de trabalho: manga de guia
Modelo de processamento: HTC50t Material da peça: 27SiMn Velocidade linear: 120-180m/min Velocidade de alimentação: 0,1-8mm/r (incluindo fio) Eficiência de processamento: 26 minutos
Exemplo de peça de trabalho: cilindro médio de 500
Modelo de processamento: HTC63350t Material da peça: 27SiMn Velocidade linear: 120-180m/min Velocidade de alimentação: 02-10mm/r (incluindo roscas) Eficiência de processamento: 75 minutos
Exemplo de peça de trabalho: eixo motriz
Modelo de processamento: CQ850n Material da peça: 40Cr Velocidade linear: 150-180m/min Velocidade de alimentação: 0,1-0,3mm/r Eficiência de processamento: 12 minutos
Exemplo de peça: eixo RE2B
Modelo de processamento: HTC63n (torreta dupla) Material da peça: 35CrMo Velocidade linear: 150-260m/min Taxa de alimentação: 0,2-0,5mm/r (incluindo roscas) Eficiência de processamento: 39 minutos.
O NOSSO Serviço:
Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto
Porquê escolher-nos:
◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Sobre nós:
Bem-vindo a visitar-nos!
Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.
A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!
A nossa fábrica:
Exposição:
Perguntas frequentes:
Q1. É uma empresa comercial ou de fabrico?
Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.
Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.
Q4: Quais são os seus termos de garantia?
Forneceremos um substituto para as peças que se revelem defeituosas durante um período de 12 meses, a partir da data de conhecimento de embarque da máquina.
Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
P6: Por que escolher a sua empresa?
Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?
Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.
P8: Quais são os termos de pagamento?
T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
Destaques do produto
Descrição do produto: Leito inclinado CNC torno HTC 80 série máquina de fresagem de torno combo O torno CNC em série de grande porte da HTC é um novo torno CNC horizontal versátil desenvolvido e projetado pela nossa fábrica de acordo com a ideia de design modularizado que é avançada no mundo ...
