Lugar de origem:
China
Marca:
SMTCL
Certificação:
CE ISO certification
Número do modelo:
HTC 80n
Vídeo
Vídeo
Descrição do produto:
Características do produto:
|
Ponto
|
UNIT
|
Série HTC 80n
|
Série HTC 80t
|
Série HTC 80nm
|
|
Max. Vira-te para a cama.
|
mm
|
O número de veículos deve ser igual ou superior a:
|
Φ950
|
O número de veículos deve ser igual ou superior a:
|
|
Max. Vire a carruagem.
|
mm
|
Φ800
|
Φ800
|
Φ800
|
|
Diâmetro máximo de corte (disco/eixo)
|
mm
|
Φ800
|
Φ800
|
Φ800
|
|
Duração máxima de corte
|
mm
|
1000/1500/2000/3000/4000
|
1000/1500/2000/3000/3500
|
1000/1500/2000/3000/4000
|
|
Diâmetro do furo do fuso
|
mm
|
Φ130
|
Φ130
|
Φ130
|
|
Forma do nariz do fuso
|
|
A2-11
|
A2-11
|
A2-11
|
|
Diâmetro máximo através da barra
|
mm
|
Φ115 (com barril hidráulico oco)
|
Φ115 (com barril hidráulico oco)
|
Φ115 (com barril hidráulico oco)
|
|
Potência do motor principal (contínua / 30min)
|
kW
|
30/37
|
30/37
|
30/37
|
|
Intervalo de velocidade do fuso / binário de saída máximo
|
r/min
|
(Mecânico 2 passos) 20~1200 / 2450
|
(Mecânico 2 passos) 20~1200 / 2456
|
(Mecânico 2 passos) 20~1200 / 2450
|
|
Diâmetro da válvula
|
polegada
|
15 ¢
|
15"
|
15 ¢
|
|
Viagem máxima do eixo X
|
mm
|
410
|
410
|
410
|
|
Viagem máxima do eixo Z
|
mm
|
1050/1550/2050/3050/4050
|
Capacidade de produção
|
1050/1550/2050/3050/4050
|
|
Velocidade rápida (eixo X)
|
m/min
|
12/15;12/15;12/12;12/12;12/12
|
O que fazer? 10/12
|
12/15;12/15;12/12; 12/12;12/12
|
|

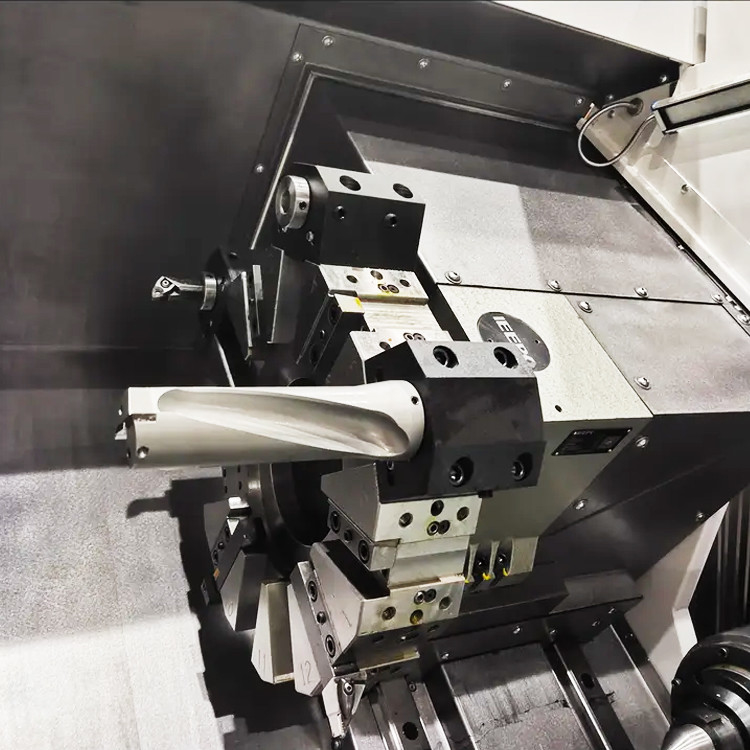

Forma da torre de ferramentas
|
|
Torre horizontal de 12 posições
|
Torre horizontal de 12 posições
|
Torre horizontal de 12 posições
|
|
Tamanho da haste da ferramenta
|
mm
|
32X32 / Φ50
|
32 × 32 / Φ50
|
32 × 32 / Φ50
|
|
Precisão de posicionamento (eixo X)
|
mm
|
0.013
|
0.013
|
0.013
|
|
Precisão de posicionamento (eixo Z)
|
mm
|
0.020/0.026/0.035/0.040/0.048
|
0.020/0.022/0.03/0.04/0.044
|
0.020/0.026/0.035/0.040/0.048
|
|
Precisão de reposicionamento ((Eixo X)
|
mm
|
0.006
|
0.006
|
0.006
|
|
Precisão de reposicionamento ((Eixo Z)
|
mm
|
0.008/0.010/0.013/0.016/0.016
|
0.008/0.012/0.015/0.018/0.018
|
0.008/0.010/0.013/0.016/0.016
|
|
Precisão de usinagem
|
|
IT6
|
IT6
|
IT6
|
|
Peso máximo da peça de disco
|
Quilos
|
500
|
500
|
500
|
|
Peso máximo da peça de trabalho do eixo
|
Quilos
|
2000
|
2000
|
2000
|
|
Peso da máquina
|
Quilos
|
14000/17000/20000/23000/30000
|
22000/25000/28000/32000/35000
|
14000/17000/20000/30000
|
|
Dimensões totais da máquina (LxWxH)
|
mm
|
4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
|
7400x2800x3130/7800x2800x313/ 8200x2800x3130/9000x2800x3130/9400x2800x3130
|
4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
|
Aplicação na indústria:
O NOSSO Serviço:
1. Montar e depurar antes da entrega
2Respondam dentro de 24 horas e resolvam o problema.
3Serviço de reparação gratuito de 1 ano (apenas sem danos humanos).
4. Solução global de armazenagem fornecida
