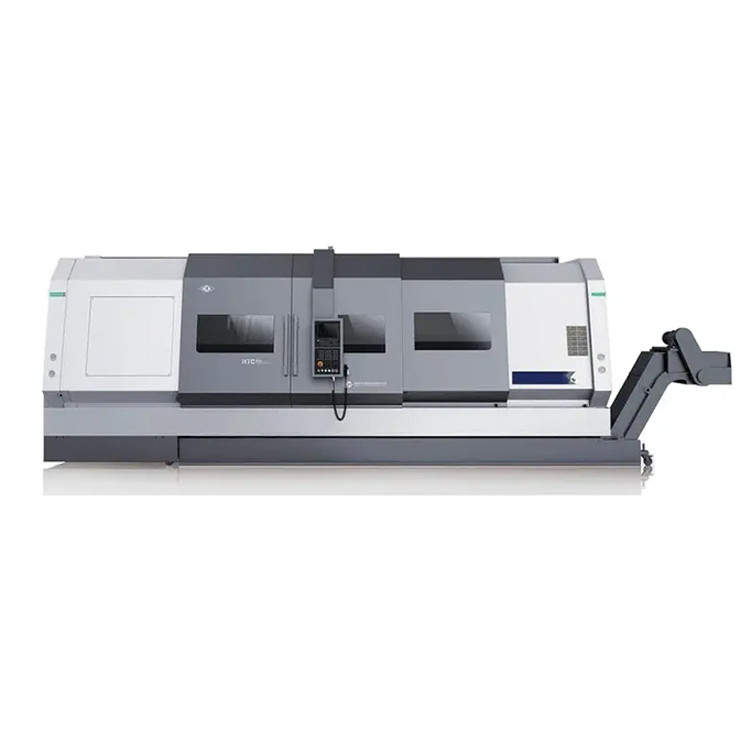

SMTCL 75 graus centro de torneamento HTC63t Leito inclinado CNC Torno de trabalho pesado Máquina de torno CNC horizontal
Marca:
SMTCL
Número do modelo:
HTC 63t
Local de Origem:
China
Certificação:
CE ISO certification
Quantidade mínima de pedido:
1
Capacidade de fornecimento:
50 grupos pelo mês
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | HTC 63t |
|---|---|---|---|
| Sistema de controle CNC: | GSK/FANUC/SIEMENS | Cnc ou não: | CNC |
| Palavra-chave: | Girando no centro, torno CNC inclinado | Aplicativo: | Metalurgia multifuncional |
| Máx. balance sobre a cama: | Φ900 | Diâmetro de corte máximo: | Φ3500 |
| máx. comprimento de corte: | 1000/1500/2000/2500/3500 | Diâmetro de furo do eixo: | Φ130 |
| Destacar |
Centros de torneamento de torno CNC de cama inclinada,Torno horizontal inclinado de 75 graus,Máquina de moagem de torno CNC de trabalho pesado |
||
Descrição do produto
Descrição do produto:
Leito inclinado CNC torno HTC63t série centro de torneamento Full Função CNC torno

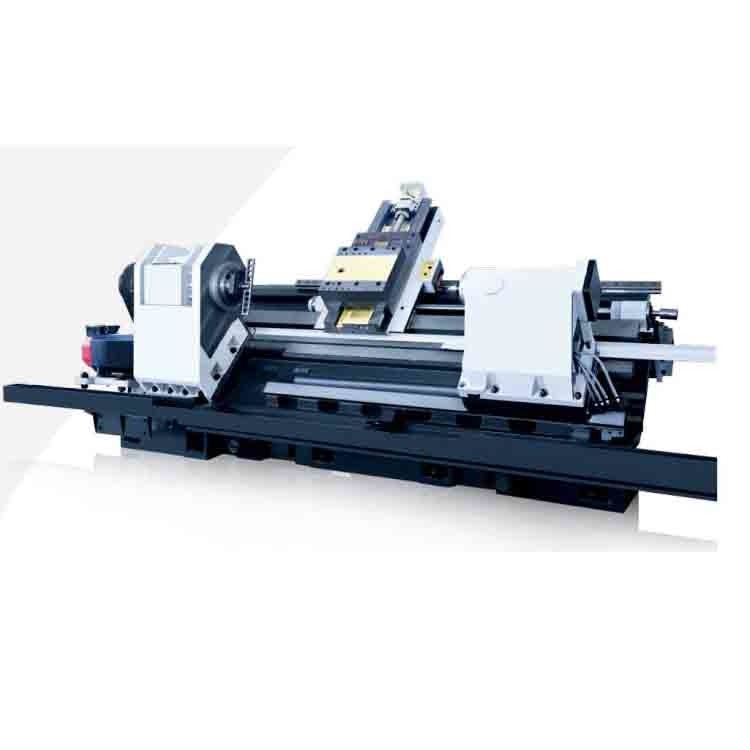

O torno CNC horizontal da série HTC63t pode ser selecionado com um leito inclinado integral de 75°, fundição por processo de areia de resina, layout interno de costelas razoável, superfície de guia larga, alta rigidez geral do leito,com um bom desempenho de torção, vantagens de remoção suave de chips
Características do produto:
A:Alta rigidez
Adota 45 ° e 75 ° de alta rigidez de cama inclinação integral e todas as molduras são otimizadas por elemento finito
O método, que elimina eficazmente as vibrações durante a operação e o corte da máquina, aumenta a fiabilidade e é fácil de
manter, permitindo aos clientes obter uma qualidade de processamento duradoura e estável.
O método, que elimina eficazmente as vibrações durante a operação e o corte da máquina, aumenta a fiabilidade e é fácil de
manter, permitindo aos clientes obter uma qualidade de processamento duradoura e estável.
B:alta precisão
Todas as peças da máquina-ferramenta adotam peças de moagem de precisão de fabricantes bem conhecidos no país e no estrangeiro.O projeto estrutural avançado e as medidas de processo perfeitas tornam o layout geral compacto, harmoniosa e boa rigidez, assegurando que a máquina-ferramenta tenha uma elevada precisão de usinagem e conservação de precisão a longo prazo.
C: agradável
Máquina-ferramenta com uma inclinação global de 75°, equipada com um quadro central vertical e horizontal, com o centro do fuso mais próximo do operador.que é conveniente para o carregamento e descarregamento de peças de trabalho e remoção de chips.
D:configuração rica
A máquina pode ser configurada com vários módulos para atender às diferentes necessidades dos clientes.com uma configuração rica e desempenho de alto custo.
Parâmetros do produto:
|
Ponto
|
UNIT
|
Série HTC63t
|
|
Max. Vira-te para a cama.
|
mm
|
Φ900
|
|
Max. Vire a carruagem.
|
mm
|
Φ630
|
|
Diâmetro máximo de corte (disco/eixo)
|
mm
|
Φ750/Φ630
|
|
Duração máxima de corte
|
mm
|
1000/1500/2000/3000/3500
|
|
Diâmetro do furo do fuso
|
mm
|
Φ130
|
|
Forma do nariz do fuso
|
|
A2-11
|
|
Diâmetro máximo através da barra
|
mm
|
Φ115
|
|
Potência do motor principal (contínua / 30min)
|
kW
|
30/37
|
|
Intervalo de velocidade do fuso / binário de saída máximo
|
r/min
|
(Mecânico 2 passos) 20~2000 / 2456
|
|
Diâmetro da válvula
|
polegada
|
15 ¢
|
|
Viagem máxima do eixo X
|
mm
|
410
|
|
Viagem máxima do eixo Z
|
mm
|
Cálculo da taxa de juro
|
|
Velocidade rápida (eixo X)
|
m/min
|
O que é a Bíblia?
|
|
Velocidade rápida (eixo Z)
|
m/min
|
12/12/;12/12
|
|

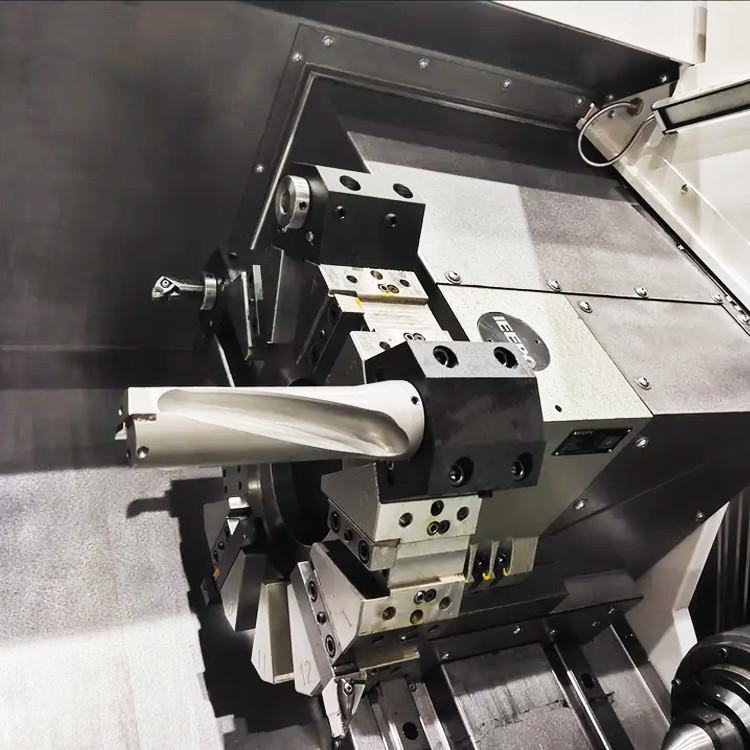

Forma da torre de ferramentas
|
|
Torre horizontal de 12 posições
|
|
Tamanho da haste da ferramenta
|
mm
|
32X32/Φ50
|
|
Precisão de posicionamento (eixo X)
|
mm
|
0.013
|
|
Precisão de posicionamento (eixo Z)
|
mm
|
0.020/0.022/0.030/0.040/0.044
|
|
Precisão de reposicionamento ((Eixo X)
|
mm
|
0.006
|
|
Precisão de reposicionamento ((Eixo Z)
|
mm
|
0.008/0.012/0.015/0.018
|
|
Precisão de usinagem
|
|
IT6
|
|
Peso máximo da peça de disco
|
Quilos
|
500
|
|
Peso máximo da peça de trabalho do eixo
|
Quilos
|
2000
|
|
Peso da máquina
|
Quilos
|
22000/25000/2000/28000/320000/35000
|
|
Dimensões totais da máquina (LxWxH)
|
mm
|
7400x2800x23130;7800x2800x3130; 8200x2800x3130;9000x2800x3130
|
Aplicação na indústria:
Exemplo de peça de trabalho: manga de guia
Modelo de processamento: HTC50t Material da peça: 27SiMn Velocidade linear: 120-180m/min Velocidade de alimentação: 0,1-8mm/r (incluindo fio) Eficiência de processamento: 26 minutos
Exemplo de peça de trabalho: cilindro médio de 500
Modelo de processamento: HTC63350t Material da peça: 27SiMn Velocidade linear: 120-180m/min Velocidade de alimentação: 02-10mm/r (incluindo roscas) Eficiência de processamento: 75 minutos
Exemplo de peça de trabalho: eixo motriz
Modelo de processamento: CQ850n Material da peça: 40Cr Velocidade linear: 150-180m/min Velocidade de alimentação: 0,1-0,3mm/r Eficiência de processamento: 12 minutos
Exemplo de peça: eixo RE2B
Modelo de processamento: HTC63n (torreta dupla) Material da peça: 35CrMo Velocidade linear: 150-260m/min Taxa de alimentação: 0,2-0,5mm/r (incluindo roscas) Eficiência de processamento: 39 minutos.
O NOSSO Serviço:
Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto
Porquê escolher-nos:
◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Sobre nós:
Bem-vindo a visitar-nos!
Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.
A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!
A nossa fábrica:
Exposição:
Perguntas frequentes:
Q1. É uma empresa comercial ou de fabrico?
Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.
Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.
Q4: Quais são os seus termos de garantia?
Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.
a partir da data do conhecimento de embarque da máquina.
Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
P6: Por que escolher a sua empresa?
Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?
Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.
P8: Quais são os termos de pagamento?
T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
