Name: 3 eixos inclinado de cama CNC centro de torneamento de metal HTC63n máquina de fresagem de torno horizontal de trabalho pesado
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: HTC63n
Availability: InStock

Casa > produtos > Centro de gerencio do CNC >

3 eixos inclinado de cama CNC centro de torneamento de metal HTC63n máquina de fresagem de torno horizontal de trabalho pesado

Centro de gerencio do CNC da cama inclinada

Centro de torneamento de metais CNC de 3 eixos

Máquina de moagem de torno horizontal de trabalho pesado

Lugar de origem:

China

Marca:

SMTCL

Certificação:

CE ISO certification

Número do modelo:

HTC63n

Contacte-nos

Solicite um orçamento

Detalhes do produto

Marca:

SMTCL

Número do modelo:

HTC63n

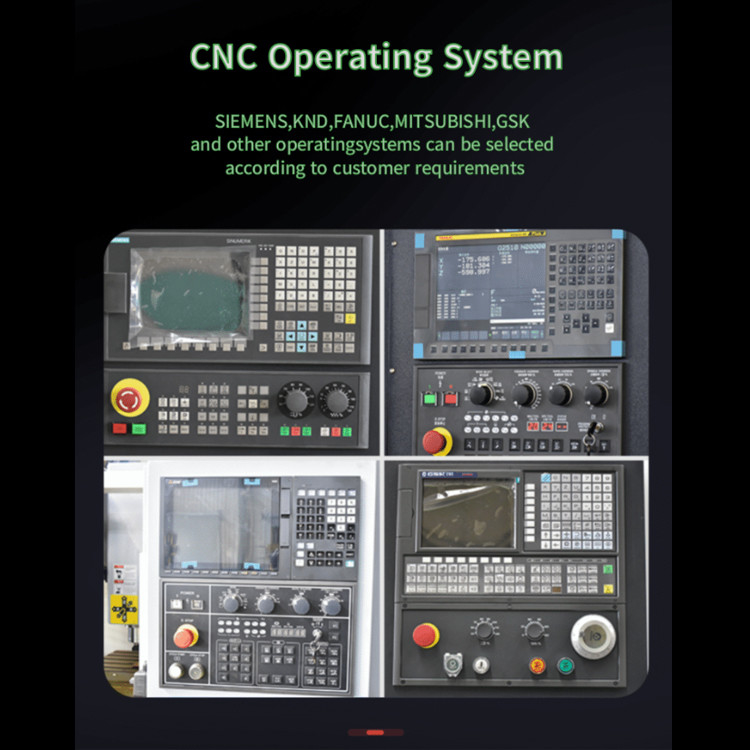

Sistema de controlo do CNC:

GSK/FANUC/SIEMENS

CNC ou não:

Cnc

Palavra chave:

centro de gerencio

Aplicação:

Fabricação de metais multiuso

Balanço máximo sobre a cama:

O número de veículos deve ser igual ou superior a:

Balanço máximo sobre o transporte:

Φ630

Diâmetro máximo de corte (disco/eixo):

Φ750/Φ630

máx. comprimento de corte:

1400/1900/2900/3900

Diâmetro de furo do eixo:

Φ100 /Φ130

Termos de pagamento e envio

Quantidade de ordem mínima

Detalhes da embalagem

O caso de madeira, tronco da lata, a outra embalagem em condições de navegar

Tempo de entrega

45 a 60 dias

Termos de pagamento

T/T, L/C, Western Union

Habilidade da fonte

50 grupos pelo mês

PRODUTOS RELACIONADOS

Vídeo

Alta rigidez Hard Rail CNC Turning Center HTC40Sm A2-8 Espinha Centro de Turning CNC de corte pesado

Obtenha o melhor preço

Vídeo

SMTCL CNC Turning Center HTC40Hm Max.Cutting comprimento 450mm ferramenta acionada máquina de torneamento CNC

Obtenha o melhor preço

Vídeo

Torno CNC SMTCL Com Carregamento Automático Descarregamento HTC30Hm 12 estações Power Turret Centro de Viração Horizontal

Obtenha o melhor preço

Vídeo

SMTCL Centro de torneamento CNC de corte pesado HTC40Sm Máquina de torneamento CNC de alto torque e alta rigidez

Obtenha o melhor preço

Contacte-nos

+8613916455787

sales@huidijd.com

86-021-61195255

Contacte agora

Descrição do produto

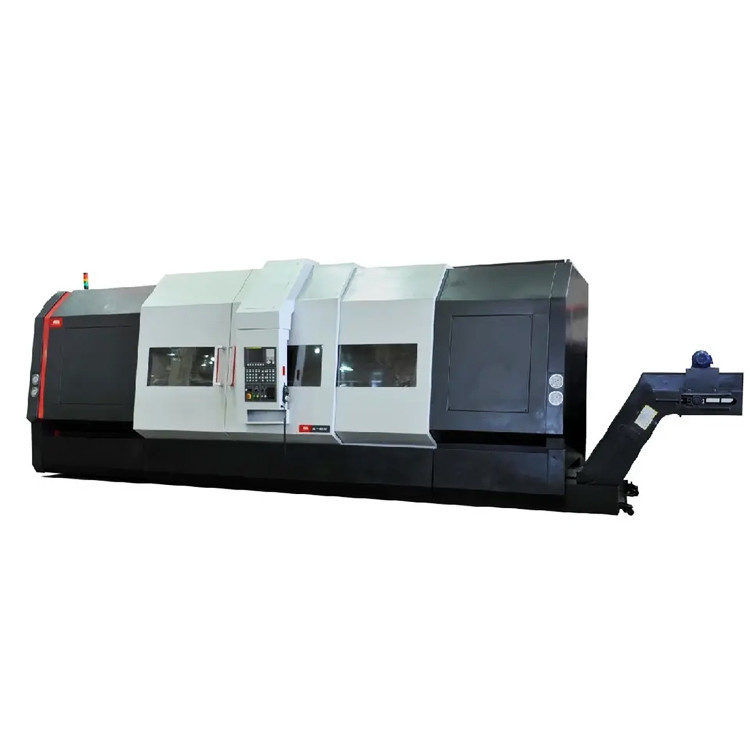

3 eixos inclinado de cama CNC centro de torneamento de metal HTC63n máquina de fresagem de torno horizontal de trabalho pesado 0

Descrição do produto:

Série HTC63nm/nyOs tornos CNC são utilizados principalmente para cortar a superfície cilíndrica interna e externa de partes de eixo ou partes de disco, a superfície cónica interna e externa de qualquer ângulo de cone,de superfície interna e externa e cilindro rotativo complexo, fios cónicos, etc., que podem ser utilizados para o gancho, perfuração, reaming, reaming e perfurar.

Características do produto:

A:Alta rigidez

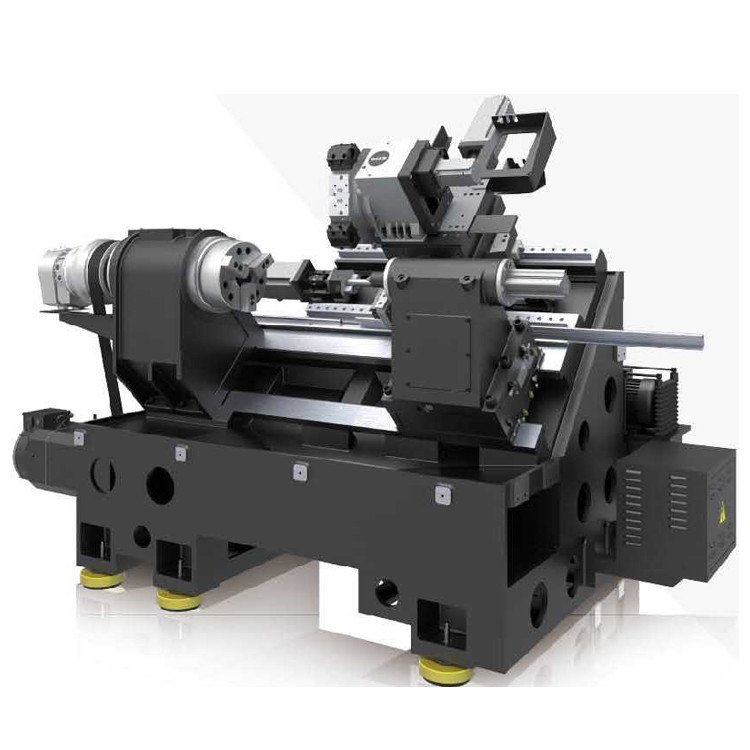

Adota 45 ° e 75 ° de alta rigidez de cama inclinação integral e todas as molduras são otimizadas por elemento finito
O método, que elimina eficazmente as vibrações durante a operação e o corte da máquina, aumenta a fiabilidade e é fácil de
manter, permitindo aos clientes obter uma qualidade de processamento duradoura e estável.

B:alta precisão

Todas as peças da máquina-ferramenta adotam peças de moagem de precisão de fabricantes bem conhecidos no país e no estrangeiro.O projeto estrutural avançado e as medidas de processo perfeitas tornam o layout geral compacto, harmoniosa e boa rigidez, assegurando que a máquina-ferramenta tenha uma elevada precisão de usinagem e conservação de precisão a longo prazo.

C: agradável

Máquina-ferramenta com uma inclinação global de 75°, equipada com um quadro central vertical e horizontal, com o centro do fuso mais próximo do operador.que é conveniente para o carregamento e descarregamento de peças de trabalho e remoção de chips.

D:configuração rica

A máquina pode ser configurada com vários módulos para atender às diferentes necessidades dos clientes.com uma configuração rica e desempenho de alto custo.

Parâmetros do produto:

Ponto	UNIT	Série HTC63nm	Série HTC63ny
Max. Vira-te para a cama.	mm	O número de veículos deve ser igual ou superior a:	O número de veículos deve ser igual ou superior a:
Max. Vire a carruagem.	mm	Φ630	Φ630
Diâmetro máximo de corte (disco/eixo)	mm	Φ750/Φ630	Φ630
Duração máxima de corte	mm	1000/1500/2000/3000	1400/1900/2900/3900
Diâmetro do furo do fuso	mm	Φ100	Φ130
Forma do nariz do fuso		A2-11	A2-11
Diâmetro máximo através da barra	mm	Φ85 (com barril hidráulico oco)	Φ115 (com barril hidráulico oco)
Potência do motor principal (contínua / 30min)	kW	22/30	30/37
Intervalo de velocidade do fuso / binário de saída máximo	r/min	(Mecânica de 2 passos) 20~2000 / 950	(Mecânico 2 passos) 20~1200 / 2450
Diâmetro da válvula	polegada	15 ¢	15"
Viagem máxima do eixo X	mm	410	410
Viagem máxima do eixo Z	mm	1050/1550/2050/3050	1550/2050/3050/4050
Velocidade rápida (eixo X)	m/min	12/15;12/15;12/12;12/12	12/15;12/12;12/12;12/12
Velocidade rápida (eixo Z)	m/min		10

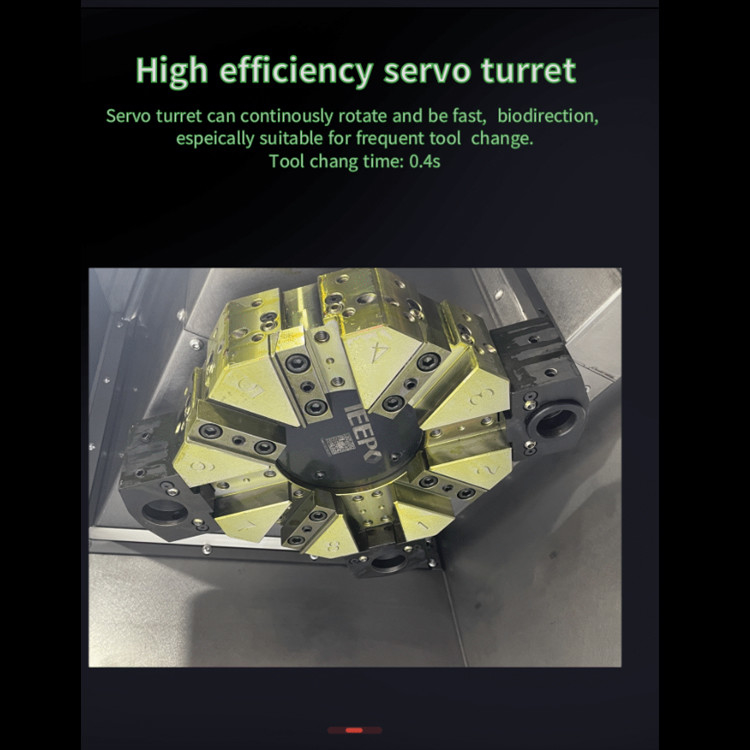

Forma da torre de ferramentas		Torre horizontal de 12 posições	Torre horizontal de 12 posições
Tamanho da haste da ferramenta	mm	32X32 / Φ50	32 × 32 / Φ50
Precisão de posicionamento (eixo X)	mm	0.013	0.013
Precisão de posicionamento (eixo Z)	mm	0.020/0.026/0.035/0.040	0.026/0.035/0.040/0.048
Precisão de reposicionamento ((Eixo X)	mm	0.006
Precisão de reposicionamento ((Eixo Z)	mm	0.008/0.010/0.013/0.016	0.010/0.013/0.016/0.016
Precisão de usinagem		IT6	IT6
Peso máximo da peça de disco	Quilos	500	500
Peso máximo da peça de trabalho do eixo	Quilos	2000	2000
Peso da máquina	Quilos	14000/17000/20000/23000	14000/17000/20000/23000
Dimensões totais da máquina (LxWxH)	mm	4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680	5400x2825x2680/5900x2825x2680/ 6900x2825x2680/7900x2825x2680

Aplicação na indústria:

Exemplo de peça de trabalho: manga de guia

Modelo de processamento: HTC50t Material da peça: 27SiMn Velocidade linear: 120-180m/min Velocidade de alimentação: 0,1-8mm/r (incluindo fio) Eficiência de processamento: 26 minutos

Exemplo de peça de trabalho: cilindro médio de 500

Modelo de processamento: HTC63350t Material da peça: 27SiMn Velocidade linear: 120-180m/min Velocidade de alimentação: 02-10mm/r (incluindo roscas) Eficiência de processamento: 75 minutos

Exemplo de peça de trabalho: eixo motriz

Modelo de processamento: CQ850n Material da peça: 40Cr Velocidade linear: 150-180m/min Velocidade de alimentação: 0,1-0,3mm/r Eficiência de processamento: 12 minutos

Exemplo de peça: eixo RE2B

Modelo de processamento: HTC63n (torreta dupla) Material da peça: 35CrMo Velocidade linear: 150-260m/min Taxa de alimentação: 0,2-0,5mm/r (incluindo roscas) Eficiência de processamento: 39 minutos.

O NOSSO Serviço:

1. Montar e depurar antes da entrega

2Respondam dentro de 24 horas e resolvam o problema.

3Serviço de reparação gratuito de 1 ano (apenas sem danos humanos).

4. Solução global de armazenagem fornecida

Porquê escolher-nos:

◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar

◆ 30 anos + história de I & D, a empresa foi fundada em 1993

◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto

◆ Sistema de abastecimento estável e maduro

◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)

◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção

◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção

Sobre nós:

Bem-vindo a visitar-nos!

Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.

Grupo SMTCL e SYMGÉ a nossa fábrica colaboradora. Tem mais de 80 anos de história na fabricação de máquinas-ferramenta. O primeiro torno, máquina de perfuração e máquina de perfurar nasceram aqui.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!

A nossa fábrica:

Exposição:

Perguntas frequentes:

Q1. É uma empresa comercial ou de fabrico?

Somos uma empresa de fabricação.

Q2. Quais são os principais produtos da sua empresa?

Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.

Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?

Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.

Q4: Quais são os seus termos de garantia?

Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.

Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente

P6: Por que escolher a sua empresa?

Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.

P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?

Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.

P8: Quais são os termos de pagamento?

T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
