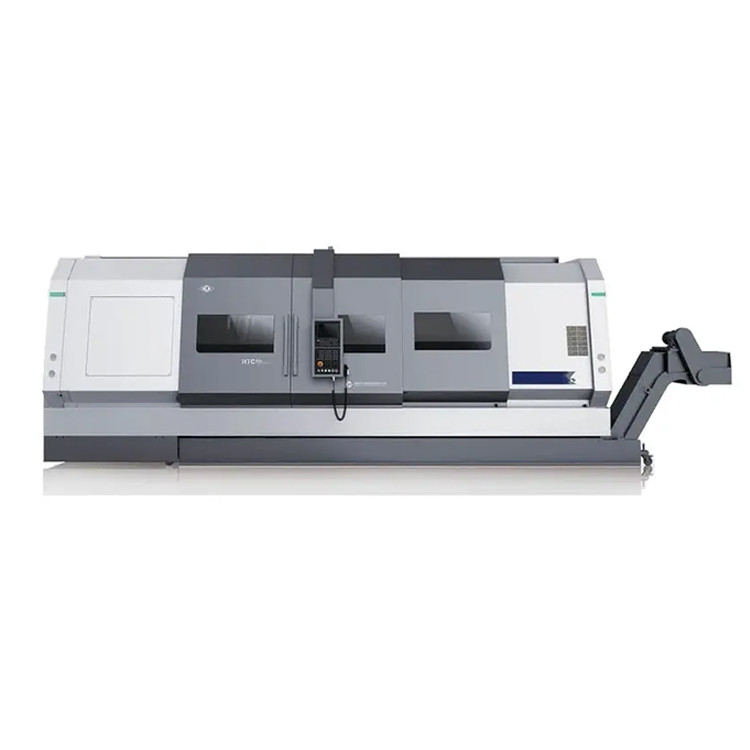

Torno CNC Horizontal HTC50nm Sistema Fanuc Centro de Torneamento CNC de Base Inclinada
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | HTC 50nm |
|---|---|---|---|

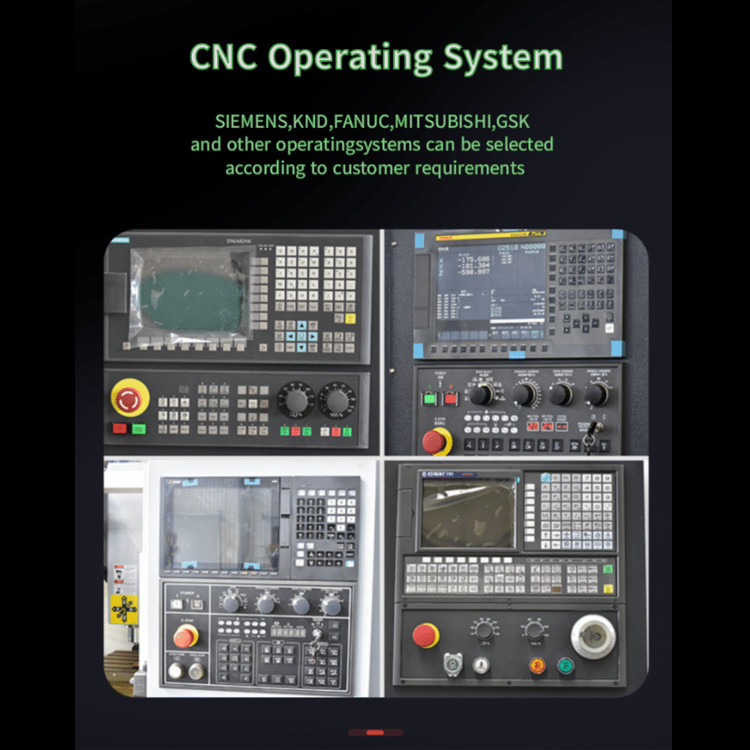

| Sistema de controlo CNC: | GSK/FANUC/SIEMENS | CNC ou não: | CNC |
| Key Word: | centro de gerencio | Aplicação: | Fabricação de metais multiuso |
| Balanço máximo sobre a cama: | Φ650 | Balanço máximo sobre o transporte: | Φ500 |
| Diâmetro de corte máximo: | Φ500 | máx. comprimento de corte: | 500/1000/1500/2000/2500 |
| Diâmetro de furo do eixo: | Φ80 | ||
| Destacar |
Centro de viragem do moinho CNC horizontal,Torno CNC horizontal de cama inclinada de metal,Máquina de trituração do sistema CNC de Fanuc |
||
Descrição do produto
Descrição do Produto:
Características do Produto:
método, que elimina efetivamente a vibração durante a operação e corte da máquina, aumenta a confiabilidade e é fácil de
manter, permitindo que os clientes obtenham qualidade de processamento durável e estável.
|
Item
|
UNIDADE
|
HTC 50nm
|
|
Oscilação máxima sobre a base
|
mm
|
Φ650
|
|
Oscilação máxima sobre o carro
|
mm
|
Φ500
|
|
Diâmetro máximo de corte (disco/eixo)
|
mm
|
Φ500
|
|
Comprimento máximo de corte
|
mm
|
500/1000/1500/2000/2500
|
|
Diâmetro do furo do fuso
|
mm
|
Φ80
|
|
Forma do nariz do fuso
|
|
A2-8
|
|
Diâmetro máximo através da barra
|
mm
|
Φ65
|
|
Potência do motor principal (contínuo / 30min)
|
kw
|
22/30
|
|
Faixa de velocidade do fuso / Torque máximo de saída
|
r/min
|
35~3000 / 860
|
|
Diâmetro da placa
|
polegada
|
10”
|
|
Curso máximo do eixo X
|
mm
|
270
|
|
Curso máximo do eixo Z
|
mm
|
600/1100/1600/2100/2600
|
|
Velocidade rápida (eixo X / Z)
|
m/min
|
12/12
|
|

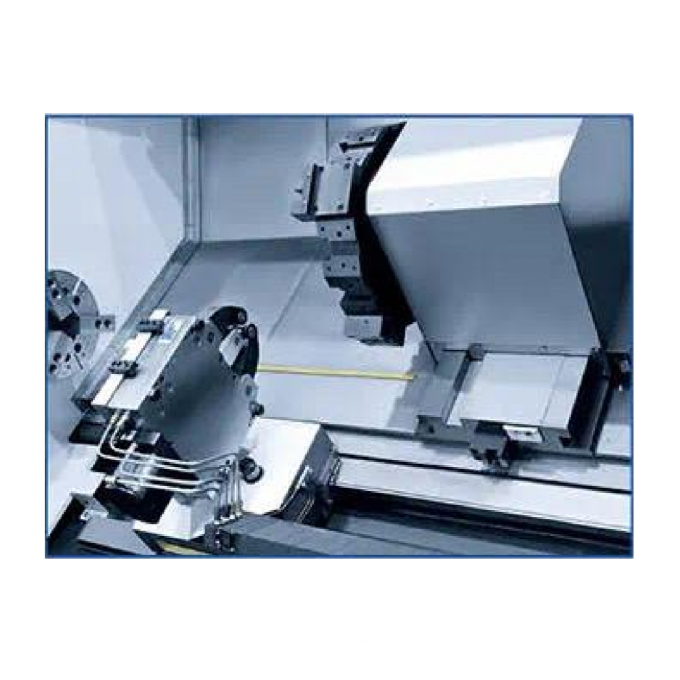

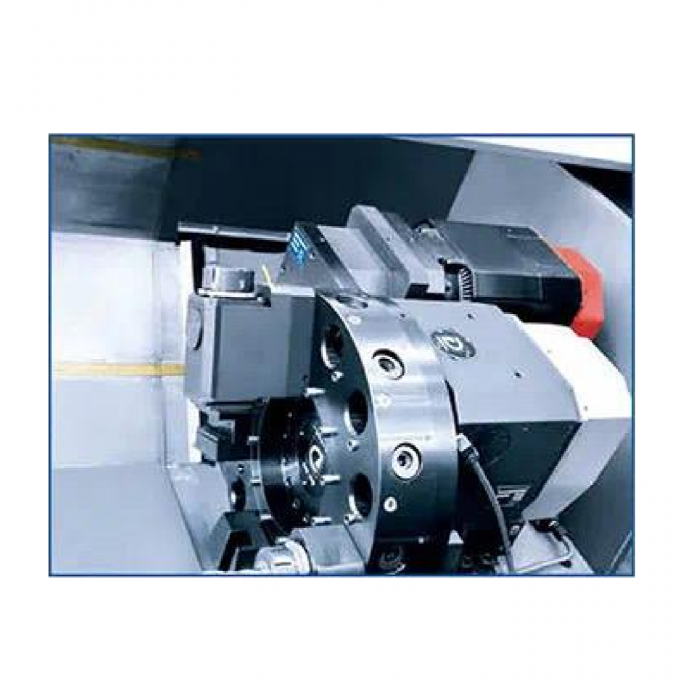

Forma da torre de ferramentas
|
|
Torre horizontal de 12 posições
|
|
Tamanho da haste da ferramenta
|
mm
|
25X25/Φ50
|
|
Precisão de posicionamento (eixo X)
|
mm
|
0.01
|
|
Precisão de posicionamento (eixo Z)
|
mm
|
0.015/0.015/0.020/0.025/0.035
|
|
Precisão de posicionamento (eixo C)
|
|
40”
|
|
Precisão de reposicionamento (eixo X)
|
mm
|
0.005
|
|
Precisão de reposicionamento (eixo Z)
|
mm
|
0.007/0.007/0.010/0.013/0.020
|
|
Precisão de reposicionamento (eixo C)
|
|
28”
|
|
Precisão de usinagem
|
|
IT6
|
|
Peso máximo da peça de trabalho do disco
|
kg
|
200
|
|
Peso máximo da peça de trabalho do eixo
|
kg
|
800
|
|
Peso da máquina
|
kg
|
5500/7500/9000/11000/12500
|
|
Dimensões gerais da máquina (CxLxA)
|
mm
|
4050x2286x2260; 4550x2286x2260; 5050x2286x2260;
5500x2286x2260; 6050x2286x2260
|

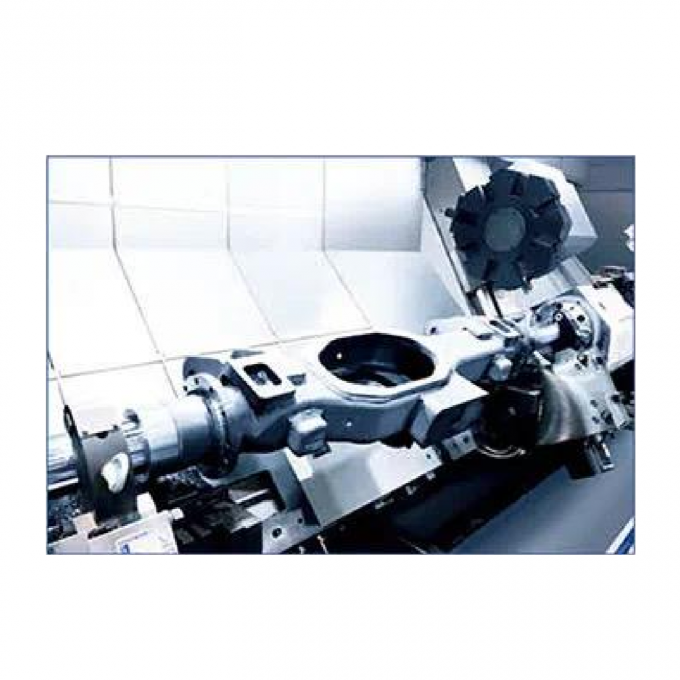

Aplicação na indústria:

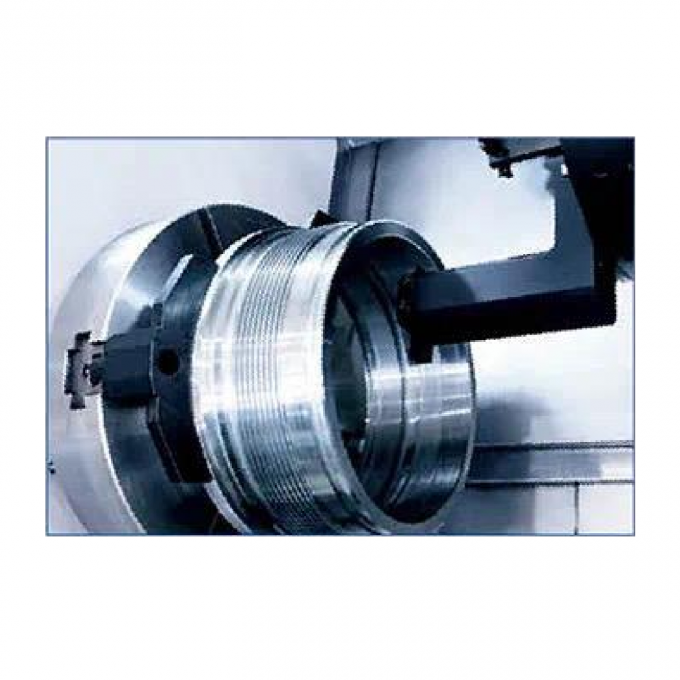

Exemplo de peça de trabalho: luva guia

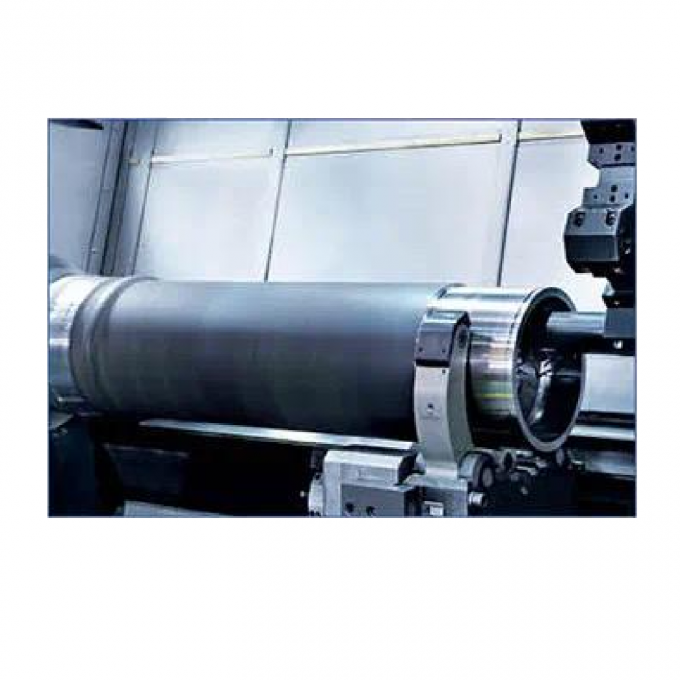

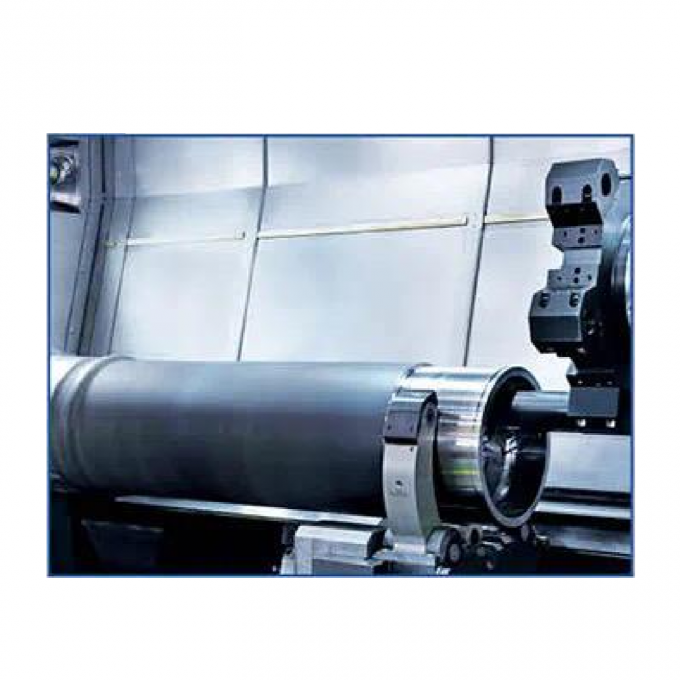

Exemplo de peça de trabalho: cilindro médio 500

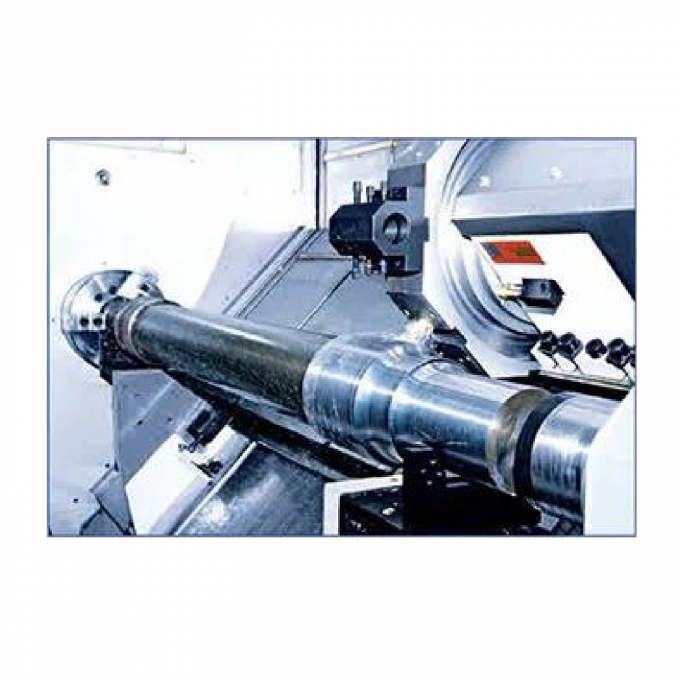

Exemplo de peça de trabalho: Eixo de acionamento
Exemplo de peça de trabalho: eixo RE2B
NOSSO Serviço:
Garantir que você receba uma máquina de alta qualidade
1. Cada peça precisa ser inspecionada
2. Mais de 100 processos de produção controlados
3. Mais de 200 itens de inspeção
4. Processamento de amostras de cada máquina
5. 72 horas de teste antes da entrega
◆ 30 anos + de história de P&D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de pesquisa e design
◆ Sistema de fornecimento estável e maduro
◆ Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
◆ Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
Perguntas frequentes:
Q1. Você é uma empresa comercial ou uma empresa de fabricação?
a partir da data do conhecimento de embarque da máquina.
Pré-vendas: soluções personalizadas, planejamento e design; serviço individual
Pós-venda: serviço online 7 dias 24 horas, orientação remota de instalação, conexão com o sistema de software do cliente
realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.
