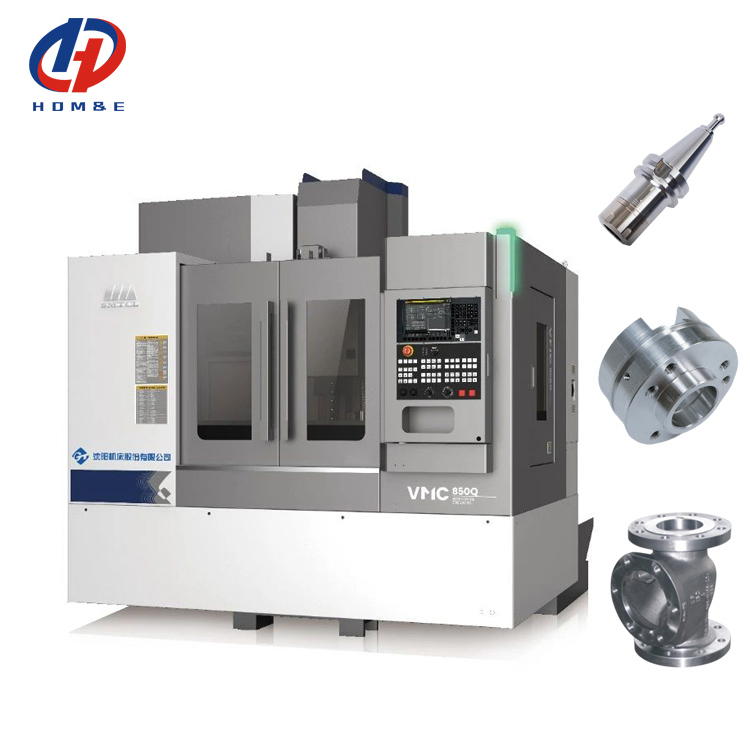

VMC1000Q 3 eixos CNC Centro de usinagem vertical 4 eixos máquina de perfuração de metal
Detalhes do produto
| Conicidade do fuso:: | BT40 | Tipo:: | Vertical |
|---|---|---|---|
| Sistema de controle CNC:: | FANUC, Siemens | Velocidade de alimentação (mm/min):: | 1 - 10000 mm/min |
| Accracy de posicionamento (mm) u:: | 0,006 | Repetibilidade (X/Y/Z) (mm):: | 0,004 |
| Potência do motor do fuso (kW):: | 7,5/11 | Capacidade do compartimento de ferramentas:: | 24 |
| Dimensão (l*w*h):: | 2400x3125x2840mm | Marca:: | SYMG, SMTCL |
| Curso do eixo X: | 1000mm | Curso do eixo Y: | 500mm |
| Curso do eixo Z: | 540mm | ||
| Destacar |
Máquina de perfuração vertical de metal CNC,Máquina de perfuração de metais de 4 eixos,Centro fazendo à máquina vertical da linha central do CNC 5 |
||
Descrição do produto
Descrição do produto:
1, alta rigidez e design de alta estabilidade
* Cama de fundição integral de alta resistência
* Guia de rolos classe P de três eixos
* Coluna em espinha de peixe de longo alcance
Avaliação de terceiros: Nível de desempenho líder
Parâmetros do produto:
|
Item
|
Unidade
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Capacidade
|
Curso do eixo X
|
milímetros
|
850
|
1000
|
1100
|
|
Curso do eixo Y
|
milímetros
|
500
|
500
|
620
|
|
|
Curso do eixo Z
|
milímetros
|
540
|
540
|
600
|
|
|
Nariz do fuso na superfície da mesa
|
milímetros
|
120-660
|
120-660
|
120-720
|
|
|
Nariz do fuso até a superfície da coluna
|
milímetros
|
640
|
640
|
743
|
|
|
Mesa de trabalho
|
Tamanho da mesa (C×L)
|
milímetros
|
1000×500
|
1200×500
|
1300×610
|
|
Carga máxima na mesa
|
kg
|
600
|
600
|
1000
|
|
|
Tamanho do slot T
|
milímetros
|
18×5
|
18×5
|
18×5
|
|
|
Fuso
|
Velocidade do fuso
|
rpm
|
10.000
|
10.000
|
10.000
|
|
Haste cônica/fuso do fuso
|
milímetros
|
Conicidade 7/24
|
Conicidade 7/24
|
Conicidade 7/24
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
Motor de fuso
|
kw
|
7,5/11
|
7,5/11
|
15/11
|
|
|
Torque máximo de saída
|
Nm
|
35,8/70
|
35,8/70
|
52,5/95,5
|
|
|
Tipo de acionamento do fuso
|
|
Correia dentária síncrona
|
|||
|
Ferramentas
|
Modelo de porta-ferramentas
|
|
MAS 403 BT40
|
||
|
Modelo de pino de puxar
|
|
MAS 403 P40T-I
|
|||
|
Taxa de alimentação
|
Avanço rápido X,Y,Z
|
m/min
|
48/48/48
|
||
|
Potência do motor de 3 eixos (X/Y/Z)
|
kW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
Torque do motor de 3 eixos (X/Y/Z)
|
N·m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Taxa máxima de avanço de corte
|
mm/min
|
1-20000
|
|||
|
ATC
|
Tipo
|
computador
|
ATC com braço robótico
|
||
|
Modo
|
|
Seleção de ferramenta mais próxima em bidirecional
|
|||
|
Capacidade
|
Peças
|
24
|
|||
|
Comprimento máximo da ferramenta
|
milímetros
|
300
|
|||
|
Peso máximo da ferramenta
|
kg
|
7
|
|||
|
Max também disco dia.-Full
|
milímetros
|
80
|
|||
|
Max também disco dia.-Adjacente
|
milímetros
|
150
|
|||
|
Tempo de troca de ferramenta (TT)
|
segundo
|
2,5
|
|||
|
A altura entre a mesa e o chão
|
milímetros
|
900
|
900
|
950
|
|
|
Outros
|
Dimensões gerais
(C×LxA)
|
milímetros
|
2400×2975×2840
(Excluir transportador de cavacos)
|
2700×2975×2840
(Excluir transportador de cavacos)
|
2940×3450×3050
(Excluir transportador de cavacos)
|
|
Peso líquido da máquina
|
kg
|
5100
|
5400
|
6200
|
|
|
Requisito total de energia
|
KVA
|
18
|
18
|
25
|
|
|
Configuração padrão:

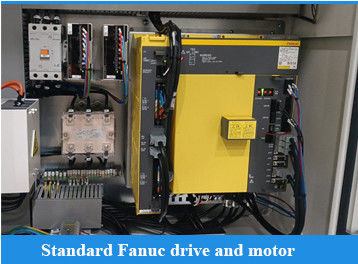

1. Sistema de controle FANUC OI-MF TIPO(5)β

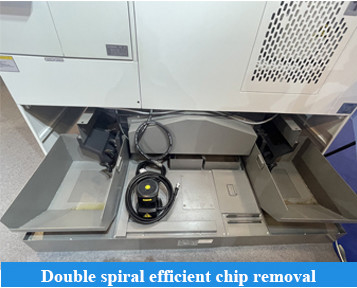

2. Eixo de 10.000 RPM, conectado por correia 3. Revista de ferramentas do manipulador de 24 discos 4. Tanque de água + chip de descarga da cama 5. Pistola de ar limpo, luz de trabalho, luz de advertência |
Configuração seletiva:
1. Sistema Fanuc Oi-MF TAPE(l)β

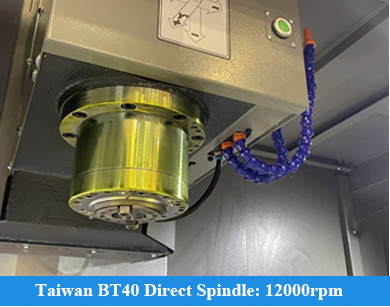

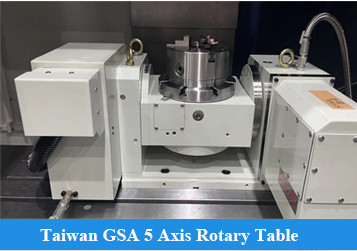

2. Sistema Fanuc Oi-MF TAPE(l)α 3. Sistema CNC Siemens 828D 4. Fuso mecânico de conexão direta de 12.000 RPM 5. 16.000 RPM, fuso motorizado 24.000 6. Plataforma giratória de 4º eixo 7. Resfriamento interno 2MPa, 3MPa, 5MPa, 7MPa 8. Separador óleo-água 9. Removedor de cavacos de corrente 10. Pistola de água limpa 11. Inspeção de ferramentas e peças 12. Porta automática 13. Fechadura da porta de segurança 14.Gabinete elétrico e ar condicionado |
||||
NOSSO serviço:
Certifique-se de receber uma máquina de alta qualidade
1. Todas as peças precisam ser inspecionadas
2. Mais de 100 controles de processo de produção
3. Mais de 200 itens de inspeção
4. Processamento de amostra de cada máquina
5. 72 horas de teste antes da entrega
◆ 30 anos + história de P&D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de pesquisa e design
◆ Sistema de fornecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos (24 horas on-line)
◆ Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
PERGUNTAS FREQUENTES:
Q1. Você é uma empresa comercial ou de manufatura?
começando na data do conhecimento de embarque da máquina.
Pré-vendas:Soluções personalizadas, planejamento e design;Atendimento individualizado
Pós-venda:7 dias 24 horas de serviço on-line, orientação remota de instalação, encaixe com sistema de software do cliente
realizado entre fábricas com uma cadeia produtiva completa que é a sua garantia mais confiável.
