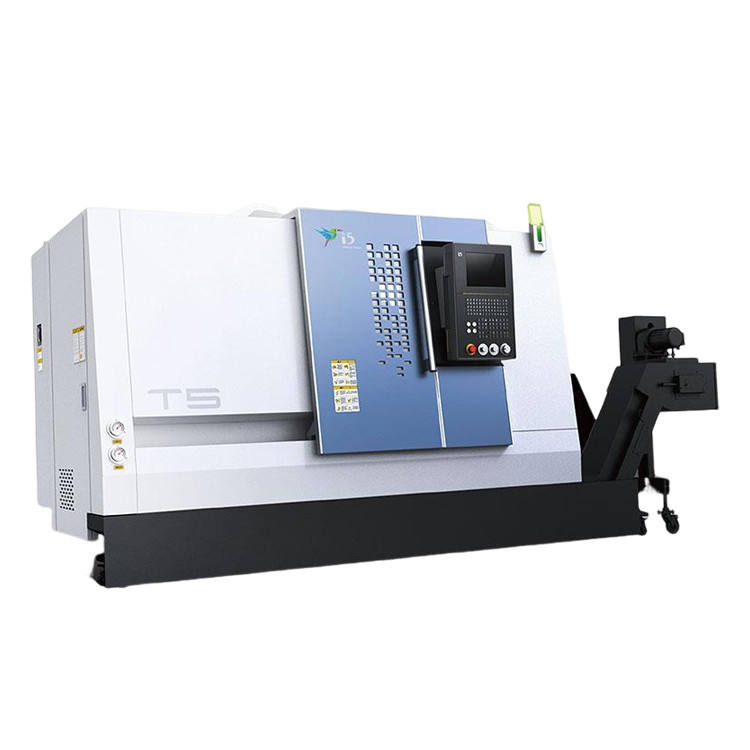

T5.1-500Q Máquina de moagem de torno metálico combinada com centro de torneamento CNC de controlo Fanuc
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | T5.1-500Q |
|---|---|---|---|

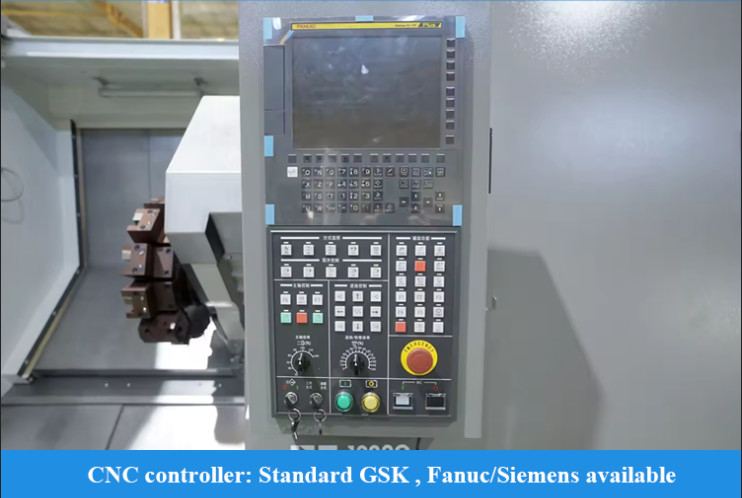

| Sistema de controle CNC: | GSK/FANUC/SIEMENS | Cnc ou não: | CNC |
| Palavra-chave: | Máquina CNC de torno de cama inclinada | Curso (Eixo X)(mm): | 160 |
| Curso (Eixo Z)(mm): | 560 | Avanço rápido X/Z: | 30m/min |
| Estações de postagem de ferramentas: | 8 | Máx. Velocidade do fuso (rpm): | 4500 |
| Máx. Comprimento torneado (mm): | 500 | Máx. Balançar sobre a cama: | Φ420 |
| Máx. balançar sobre o escorregador: | Φ280 | Máx. diâmetro de corte.: | Φ280 |
| Destacar |
Máquina de moagem de torno metálico,Máquina de moagem de torno de metal CNC,Centro de gerencio de trituração do CNC |
||
Descrição do produto
Torno CNC horizontal da série T5Q, que combina tecnologia de controle inteligente e tecnologia de fabricação avançada, possui alta precisão, alta eficiência e alta rigidez de corte.O software de análise de elementos finitos é usado para otimizar o projeto, analisar a distribuição dos pontos de tensão, reduzir a deformação das peças e alcançar a estrutura ideal de toda a máquina.As principais peças são todas feitas de materiais de ferro fundido de alta resistência, o que garante a minimização das vibrações durante o processo de corte e melhora a precisão de usinagem e a estabilidade do corte.
- Parafuso de chumbo pré-tirado C3
- Tecnologia de compensação de erros
- Quantificação do padrão de processo
- Dois eixos de alta e velocidade de movimento rápida

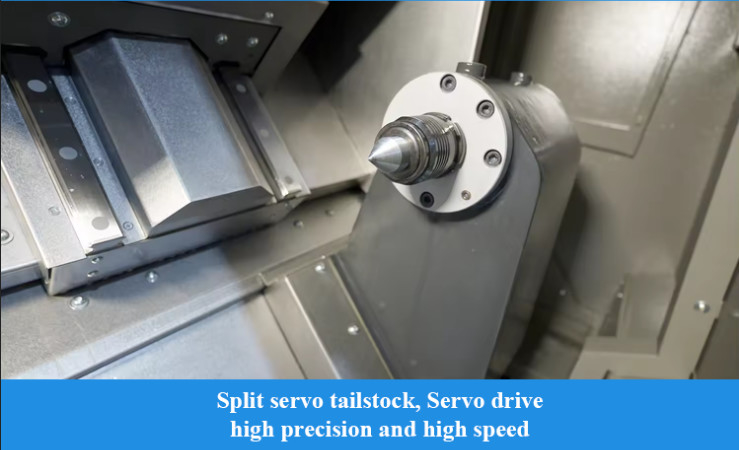

- Servo-cauda dividida
- Torre de servocutor de alta eficiência

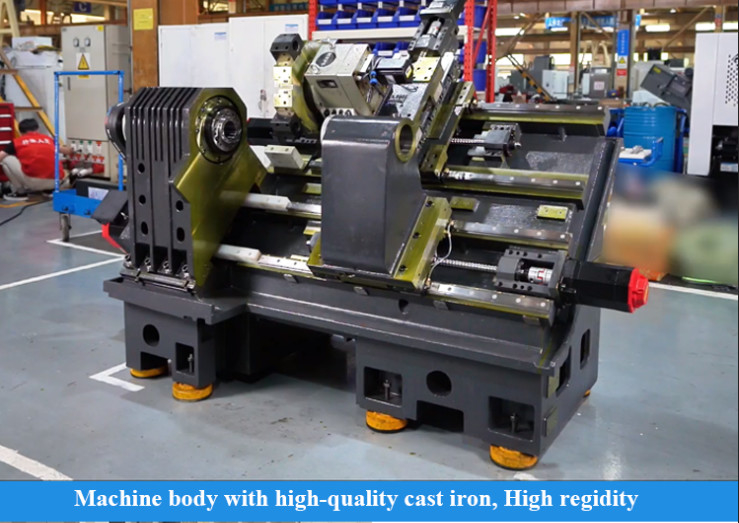

- Camas de ferro fundido de alta qualidade e outras peças de fundição
- Rolamentos de rolos cilíndricos de linha dupla de grande diâmetro
- Estrutura da sela antidobragem
|
Especificações
|
Unidade
|
||
|
Diâmetro de rotação máximo
|
mm
|
280
|
|
|
Duração máxima de rotação
|
mm
|
500
|
|
|
Diâmetro máximo do balanço sobre o leito
|
mm
|
Φ420
|
|
|
Diâmetro máximo do balanço sobre o deslizamento transversal
|
mm
|
Φ280
|
|
|
Espinha
|
Tipo de nariz do fuso
|
|
A2-6
|
|
Diâmetro interno do rolamento dianteiro
|
mm
|
Φ100
|
|
|
Tapeamento do furo do fuso
|
|
1:20; Φ70
|
|
|
Furo de fuso
|
mm
|
Φ56
|
|
|
Max. através do diâmetro da barra
|
mm
|
Φ50
|
|
|

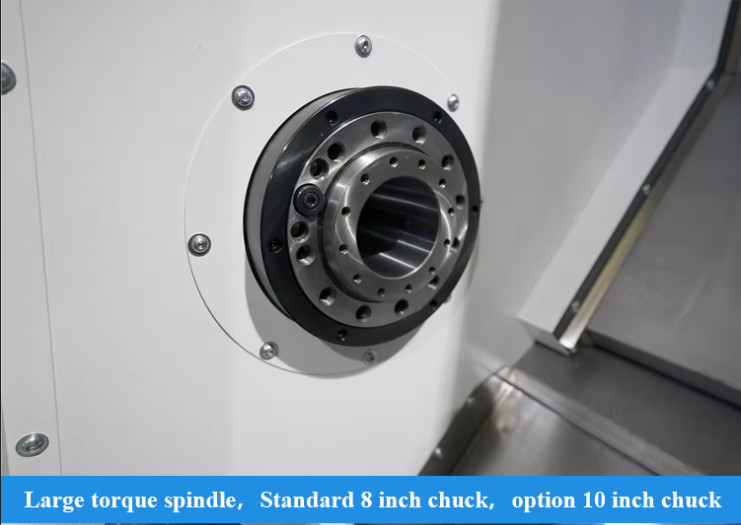

Diâmetro padrão do parafuso
|
polegada
|
8
|
|
|
Velocidade máxima do fuso
|
r/min
|
4500
|
|
|
Torque nominal do fuso
|
Nm
|
110 ((769r/min)
|
|
|
Max. binário do fuso
|
Nm
|
180 ((576 r/min)
|
|
|
Potência de saída do motor principal contínua /30 minutos
|
kW
|
11 de setembro
|
|
|
Dois eixos
|
Traversos rápidos do eixo X/Z
|
m/min
|
30
|
|
Viagem no eixo X
|
mm
|
160
|
|
|
Viagem no eixo Z
|
mm
|
560
|
|
|
Aquecimento
|
Viagens de cauda
|
mm
|
300 |
|
Pênis de cauda
|
Morse
|
MT-5 | |
|
Turretas
|
Forma da torre
|
|
Servo-torre horizontal de 8 posições
|
|
Altura do centro da torre
|
mm
|
80 | |
|
Precisão de posicionamento de repetição da rotação da torre
|
Seg.
|
± 16
|
|
|
Se o cortador pode ser selecionado perto
|
|
- Sim, sim.
|
|
|
Outros
|
Distância do centro do fuso até ao fundo do leito
|
mm
|
936
|
|
Peso líquido da máquina
|
Quilos
|
3500
|
|
|
Capacidade total de alimentação
|
KVA
|
23
|
|
|
Dimensões totais (Longo X Largura X Altura)
|
mm
|
2300 × 1680 × 1650
|
|
Certifique-se de receber uma máquina de alta qualidade
- Todas as peças precisam ser inspecionadas.
- Mais de 100 controles de processos de produção
- Mais de 200 elementos de inspecção
- Processamento de amostras de cada máquina
- 72 horas de ensaio antes do parto
- Sentimento de qualidade superior, os pedidos dos clientes vêm primeiro.
- 30 anos + história de I & D, a empresa foi fundada em 1993
- Fabricante de alta tecnologia com capacidades de investigação e projecto
- Sistema de abastecimento estável e maduro
- Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
- Modernização do mecanismo de acordo com a ergonomia e fácil manutenção
- Nosso princípio de design da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afetar a produção
Bem-vindo a visitar-nos!
Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.
A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!
- Q1. É uma empresa comercial ou de fabrico?
- Somos uma empresa de fabricação.
- Q2. Quais são os principais produtos da sua empresa?
- Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.
- Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?
- Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.
- Q4: Quais são os seus termos de garantia?
- Forneceremos uma substituição para as peças que se revelarem defeituosas por um período de 12 meses, a partir da data de embarque da máquina.
- Q5. O que são os serviços?
- Pr-venda:Soluções personalizadas, planeamento e conceção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente - P6: Por que escolher a sua empresa?
- Os produtos do desenvolvimento, projeto, fabrico, montagem de todo o processo de produção são realizados entre fábricas com uma cadeia de produção completa que é a sua garantia mais confiável.
- P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?
- Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.
- P8: Quais são os termos de pagamento?
- T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
