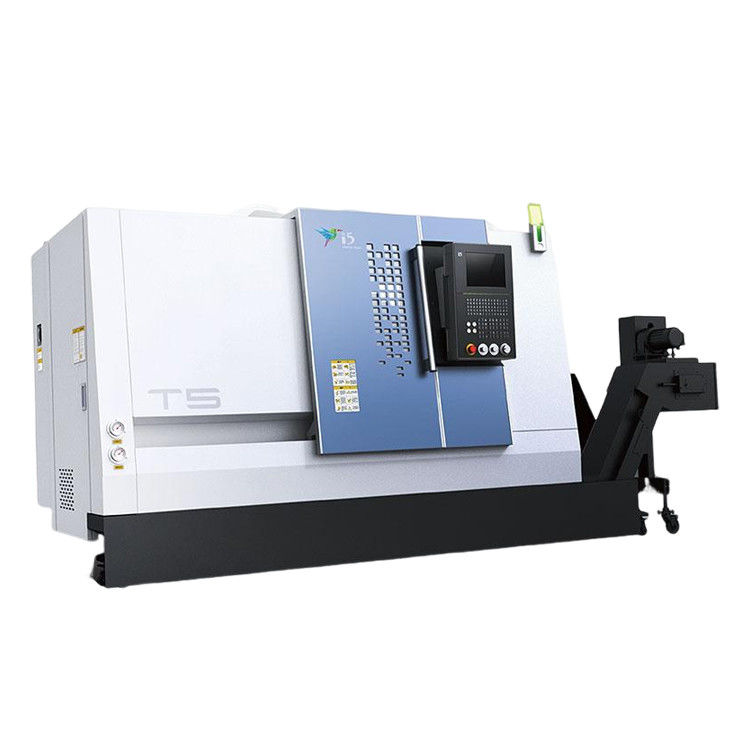

T5.1-500Q Máquina de moagem de torno metálico combinada com centro de torneamento CNC de controlo Fanuc
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | T5.1-500Q |
|---|---|---|---|

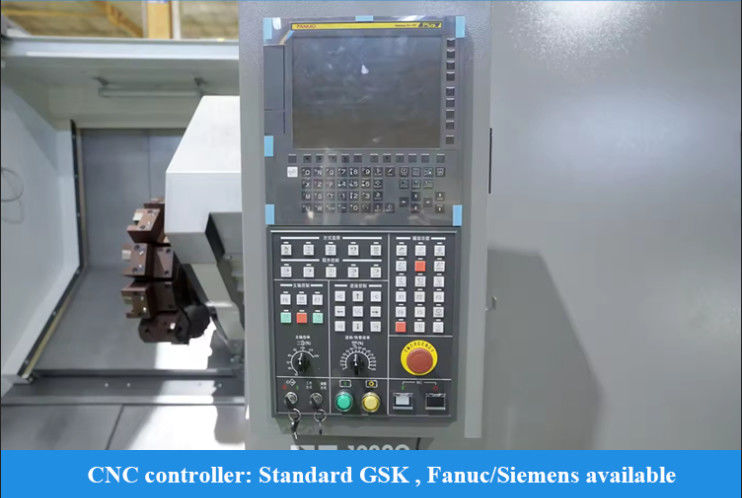

| Sistema de controle CNC: | GSK/FANUC/SIEMENS | Cnc ou não: | CNC |
| Palavra-chave: | Máquina CNC de torno de cama inclinada | Viagem (Eixo X) ((mm): | 160 |
| Viagem (Eixo Z) ((mm): | 560 | X/Z travessia rápida: | 30m/min |
| Estações de postes de ferramentas: | 8 | Velocidade máxima do eixo (rpm): | 4500 |
| Max. comprimento giratório (mm): | 500 | Máx. balance sobre a cama: | Φ420 |
| Max. Vira-te para o deslizamento.: | Φ280 | Diâmetro de Máximo Corte.: | Φ280 |
| Destacar |
Máquina de moagem de torno metálico,Máquina de moagem de torno de metal CNC,Centro de gerencio de trituração do CNC |
||
Descrição do produto
Descrição do Produto:

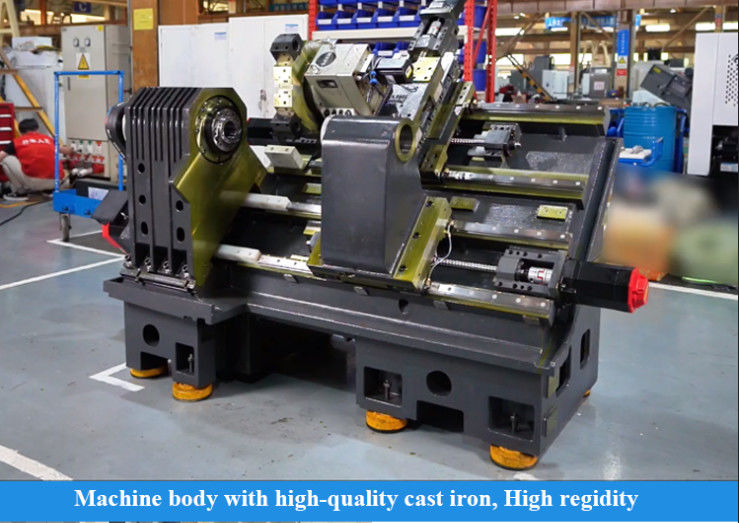

Torno CNC horizontal da série T5Q, combinando tecnologia de controle inteligente e tecnologia de fabricação avançada, possui alta precisão, alta eficiência e alta rigidez de corte. O software de análise de elementos finitos é usado para otimizar o projeto, analisar a distribuição dos pontos de tensão, reduzir a deformação das peças e alcançar a estrutura ideal de toda a máquina. As peças fundidas principais são todas feitas de materiais de ferro fundido de alta resistência, o que garante a minimização da vibração durante o processo de corte e melhora a precisão da usinagem e a estabilidade do corte.
Características do Produto:
1, Alta Precisão
|
Unidade
|
Especificações
|
Observações
|
||
|
Diâmetro máximo de torneamento
|
mm
|
280
|
|
|
|
Comprimento máximo de torneamento
|
mm
|
500
|
Parâmetros de fixação diferentes mudam
|
|
|
Diâmetro máximo sobre a mesa
|
mm
|
Φ420
|
|
|
|
Diâmetro máximo sobre o carro transversal
|
mm
|
Φ280
|
|
|
|

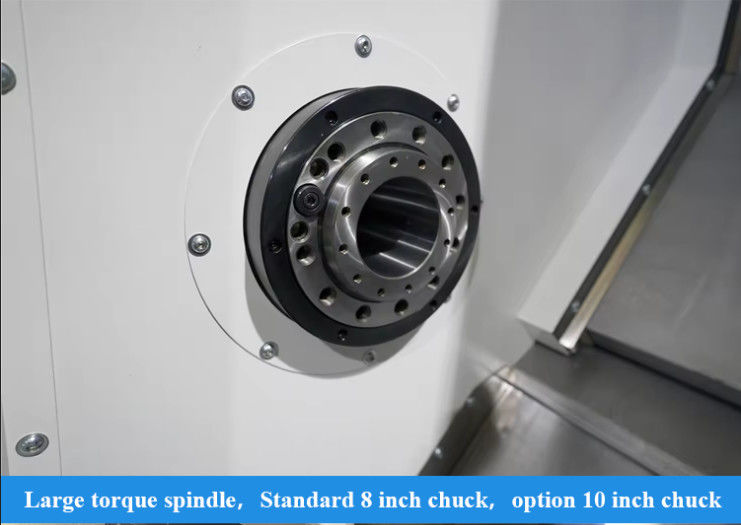

Fuso
|
Tipo de nariz do fuso
|
|
A2-6
|
|
|
Diâmetro interno do rolamento dianteiro
|
mm
|
Φ100
|
|
|
|
Cone do furo do fuso
|
|
1:20；Φ70
|
|
|
|
Furo do fuso
|
mm
|
Φ56
|
|
|
|
Diâmetro máximo da barra passante
|
mm
|
Φ50
|
|
|
|
Diâmetro padrão da placa
|
polegada
|
8
|
|
|
|
Velocidade máxima do fuso
|
r/min
|
4500
|
Sujeito a restrições de placa e fixação
|
|
|
Torque nominal do fuso
|
Nm
|
110(769r/min)
|
|
|
|
Torque máximo do fuso
|
Nm
|
180(576r/min)
|
|
|
|
Potência de saída do motor principal contínua / 30 minutos
|
kW
|
9/11
|
Fuso mecânico
|
|
|
Dois eixos
|
Avanço rápido do eixo X/Z
|
m/min
|
30
|
|
|
Curso do eixo X
|
mm
|
160
|
|
|
|
Curso do eixo Z
|
mm
|
560
|
|
|
|

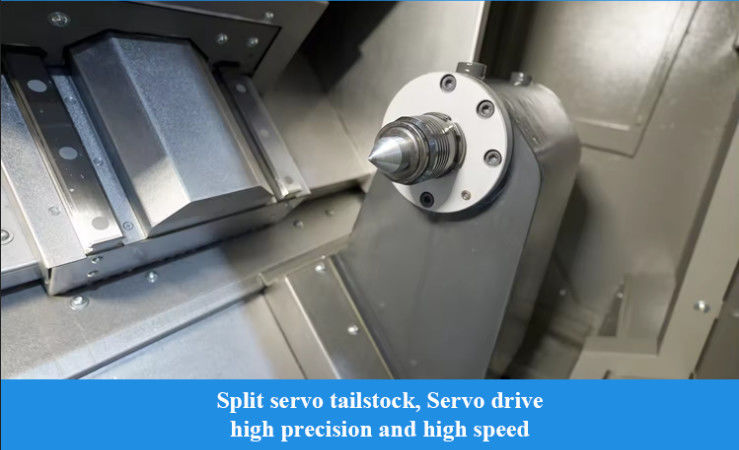

Contra-ponto
|
Curso do contra-ponto
|
mm
|
300 |
|
|
Cone da manga do contra-ponto
|
Morse
|
MT-5 |
|
|
|
Torre
|
Forma da torre
|
|
Torre servo horizontal de 8 posições
|
|
|
Altura central da torre
|
mm
|
80 |
|
|
|
Precisão de posicionamento repetido da rotação da torre
|
Seg.
|
±1.6
|
|
|
|
Se a ferramenta pode ser selecionada nas proximidades
|
|
sim
|
|
|
|
Outros
|
Distância do centro do fuso à base da mesa
|
mm
|
936
|
|
|
Peso líquido da máquina
|
kg
|
3500
|
|
|
|
Capacidade total de fornecimento de energia
|
kVA
|
23
|
|
|
|
Dimensões gerais (Comprimento X largura X altura)
|
mm
|
2300×1680×1650
|
Dimensão geral
|
|
Aplicação na indústria:
NOSSO Serviço:
Garantir que você receba uma máquina de alta qualidade
1. Cada peça precisa ser inspecionada
4. Processamento de amostras de cada máquina
5. 72 horas de teste antes da entrega
◆ 30 anos + de história de P&D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de pesquisa e design
◆ Sistema de fornecimento estável e maduro
◆ Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
◆ Atualização da mecânica de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de projeto estrutural: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
FAQ:
P1. Você é uma empresa comercial ou uma empresa de fabricação?
começando na data do conhecimento de embarque da máquina.
Pré-vendas: Soluções personalizadas, planejamento e design; Serviço individual
Pós-venda: 7 dias 24 horas de serviço online, Orientação remota de instalação, conexão com o sistema de software do cliente
realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.
