SMTCL CNC Lathe T5.2-1000Q Centro de torneamento de fresagem CNC Combo Centro de torneamento CNC de controle inteligente
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | T5.2-1000 |
|---|---|---|---|

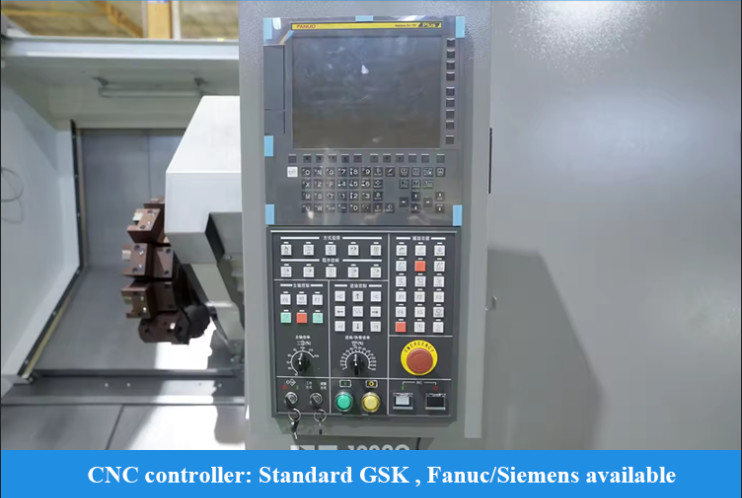

| Sistema de controle CNC: | GSK/FANUC/SIEMENS | Cnc ou não: | CNC |
| Palavra-chave: | Máquina CNC de torno de cama inclinada | Viagem (Eixo X) ((mm): | 200 |
| Viagem (Eixo Z) ((mm): | 1050 | X/Z travessia rápida: | 30m/min |
| Estações de postes de ferramentas: | 8 | Velocidade máxima do eixo (rpm): | Velocidade máxima do eixo (rpm) |
| Max. comprimento giratório (mm): | 1000 | Máx. balance sobre a cama: | Φ560 |
| Max. Vira-te para o deslizamento.: | Φ350 | Diâmetro de Máximo Corte.: | Φ360 |
| Destacar |
Máquina de moagem de torno CNC horizontal inteligente,Centro de torneamento de fresagem CNC de 30 m/min,Máquina de moagem de torno CNC de 3 eixos |
||
Descrição do produto
Descrição do Produto:

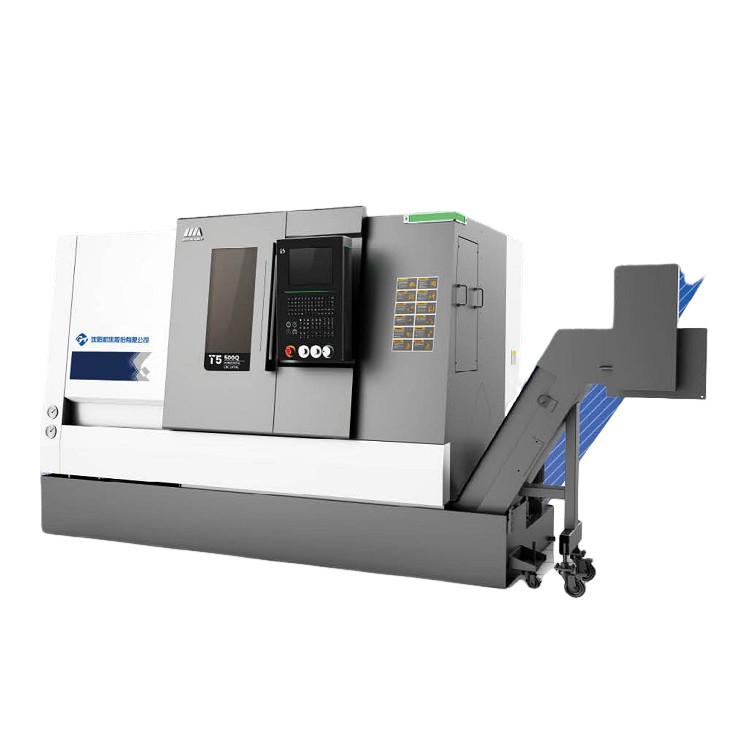

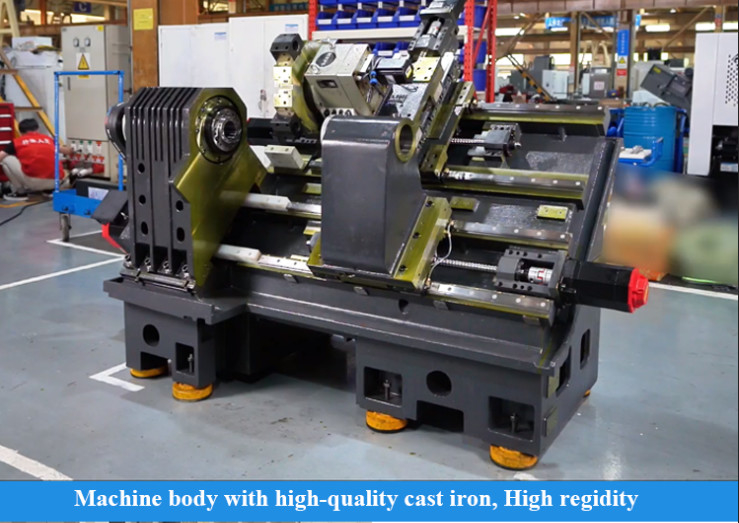

Torno CNC horizontal da série T5-Q, combinando tecnologia de controle inteligente e tecnologia de fabricação avançada, possui alta precisão, alta eficiência e alta rigidez de corte. O software de análise de elementos finitos é usado para otimizar o projeto, analisar a distribuição dos pontos de tensão, reduzir a deformação das peças e obter a estrutura ideal de toda a máquina. As peças fundidas principais são todas feitas de materiais de ferro fundido de alta resistência, o que garante a minimização da vibração durante o processo de corte e melhora a precisão da usinagem e a estabilidade do corte.
Características do Produto:
1, Alta Precisão
|
Item
|
Unidade
|
Especificações
|
Observações
|
|
|
Diâmetro máximo de torneamento
|
mm
|
360
|
|
|
|
Comprimento máximo de torneamento
|
mm
|
1000
|
Parâmetros de fixação diferentes mudam
|
|
|
Diâmetro máximo de oscilação sobre a mesa
|
mm
|
Φ560
|
|
|
|
Diâmetro máximo de oscilação sobre o carro transversal
|
mm
|
Φ350
|
|
|
|

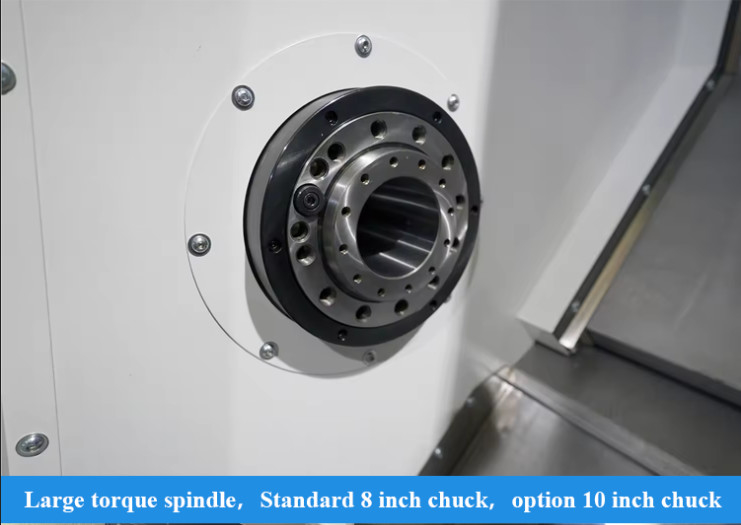

Fuso
|
Tipo de nariz do fuso
|
|
A2-6
|
|
|
Diâmetro interno do rolamento dianteiro
|
mm
|
Φ100
|
|
|
|
Cone do furo do fuso
|
|
1:20；Φ70
|
|
|
|
Furo do fuso
|
mm
|
Φ65
|
|
|
|
Diâmetro máximo da barra passante
|
mm
|
Φ50
|
|
|
|
Diâmetro padrão da placa
|
polegada
|
8
|
|
|
|
Velocidade máxima do fuso
|
r/min
|
4500
|
Sujeito a restrições de placa e fixação
|
|
|
Torque nominal do fuso
|
Nm
|
136(769r/min)
|
|
|
|
Torque máximo do fuso
|
Nm
|
245(576r/min)
|
|
|
|
Potência de saída do motor principal contínua / 30 minutos
|
kW
|
11/15
|
Fuso mecânico
|
|
|
Dois eixos
|
Avanço rápido do eixo X/Z
|
m/min
|
30
|
|
|
Curso do eixo X
|
mm
|
200
|
|
|
|
Curso do eixo Z
|
mm
|
1050
|
|
|
|

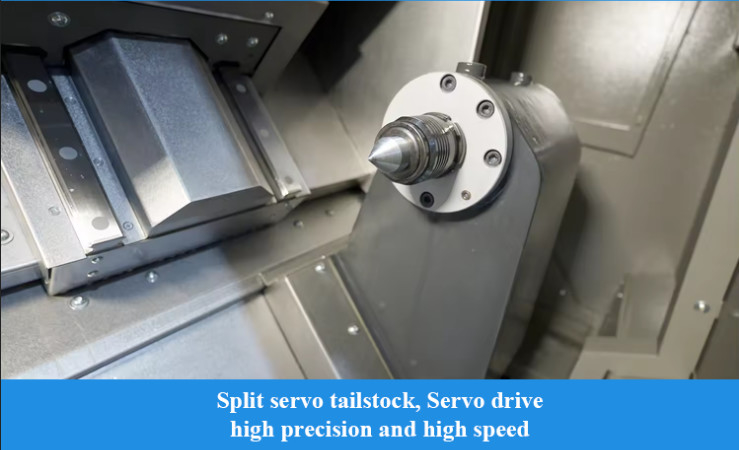

Contra-ponta
|
Curso da manga da contra-ponta
|
mm
|
950 (Acionamento servo)
|
|
|
Cone da manga da contra-ponta
|
Morse
|
MT-5
|
|
|
|
Torre
|
Forma da torre
|
|
Torre servo horizontal de 8 posições
|
|
|
Altura central da torre
|
mm
|
80
|
|
|
|
Precisão de posicionamento repetido da rotação da torre
|
Seg.
|
±1.6
|
|
|
|
Se a ferramenta pode ser selecionada nas proximidades
|
|
sim
|
|
|
|
Suporte de ferramenta de face final
|
mm
|
25×25
|
1 peça
|
|
|
Suporte de ferramenta de furação
|
mm
|
Φ40
|
3 peças
|
|
|
Manga de redução
|
mm
|
f32
|
1 peça
|
|
|
Outros
|
Distância do centro do fuso à base da mesa
|
mm
|
1015
|
|
|
Peso líquido da máquina
|
kg
|
4200
|
|
|
|
Capacidade total de fornecimento de energia
|
kVA
|
35
|
|
|
|
Dimensões gerais (Comprimento X largura X altura)
|
mm
|
2750×1890×1900
|
Dimensão geral
|
|
Aplicação na indústria:
NOSSO Serviço:
Garantir que você receba uma máquina de alta qualidade
1. Cada peça precisa ser inspecionada
2. Mais de 100 processos de produção controlados
3. Mais de 200 itens de inspeção
4. Amostragem de cada máquina
5. 72 horas de teste antes da entrega
◆ 30 anos + de história de P&D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de pesquisa e design
◆ Sistema de fornecimento estável e maduro
◆ Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
◆ Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de projeto estrutural: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
FAQ:
Q1. Você é uma empresa comercial ou uma empresa de fabricação?
começando na data do conhecimento de embarque da máquina.
Pré-vendas: soluções personalizadas, planejamento e design; serviço individual
Pós-venda: serviço online 24 horas por dia, 7 dias por semana, orientação remota de instalação, conexão com o sistema de software do cliente
realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.
