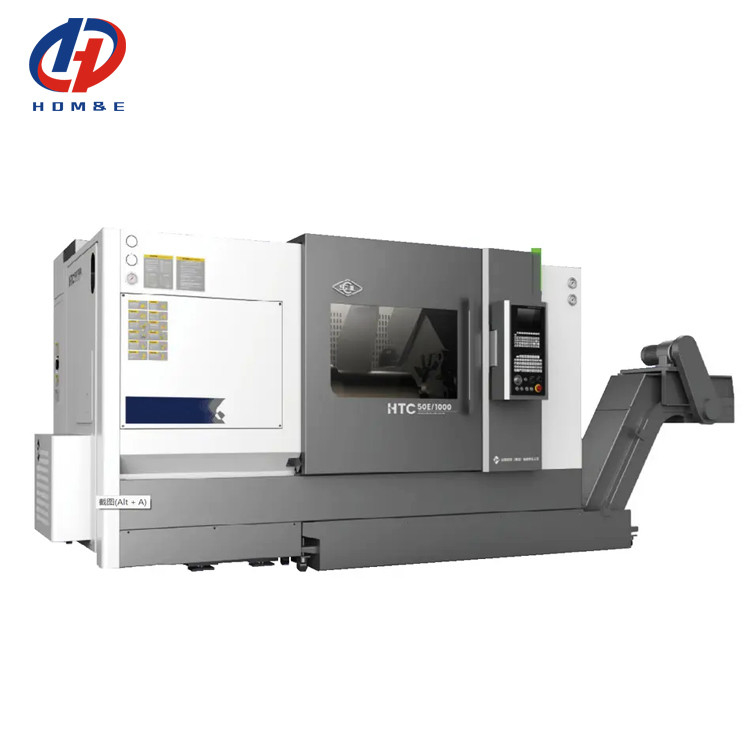

Máquina de torno CNC SMTCL HTC50B Sistema FANUC Horizontal 12 Estações Servo Turretos Inclinados Cama Torno CNC
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | HTC50B |
|---|---|---|---|
| Sistema de controle CNC: | GSK/FANUC/SIEMENS | Cnc ou não: | CNC |
| Palavra-chave: | Máquina CNC de torno de cama inclinada | Max. comprimento giratório (mm): | 2000 |
| Velocidade máxima do eixo (rpm): | 3000 r.p.m | Viagem (Eixo X) ((mm): | 320 |
| Viagem (Eixo Z) ((mm): | 1050、1550、2050 | Diâmetro máximo de rotação: | Φ550 |
| Duração máxima de giro: | 1000、1500、2000 | Balanço máximo sobre a cama: | Φ670 |
| Max swing sobre deslizamento: | Φ500 | ||
| Destacar |
12 Estação Servo Turret Torno CNC,Torno CNC do sistema FANUC,Torno inclinado do CNC da cama |
||
Descrição do produto
Descrição do produto:

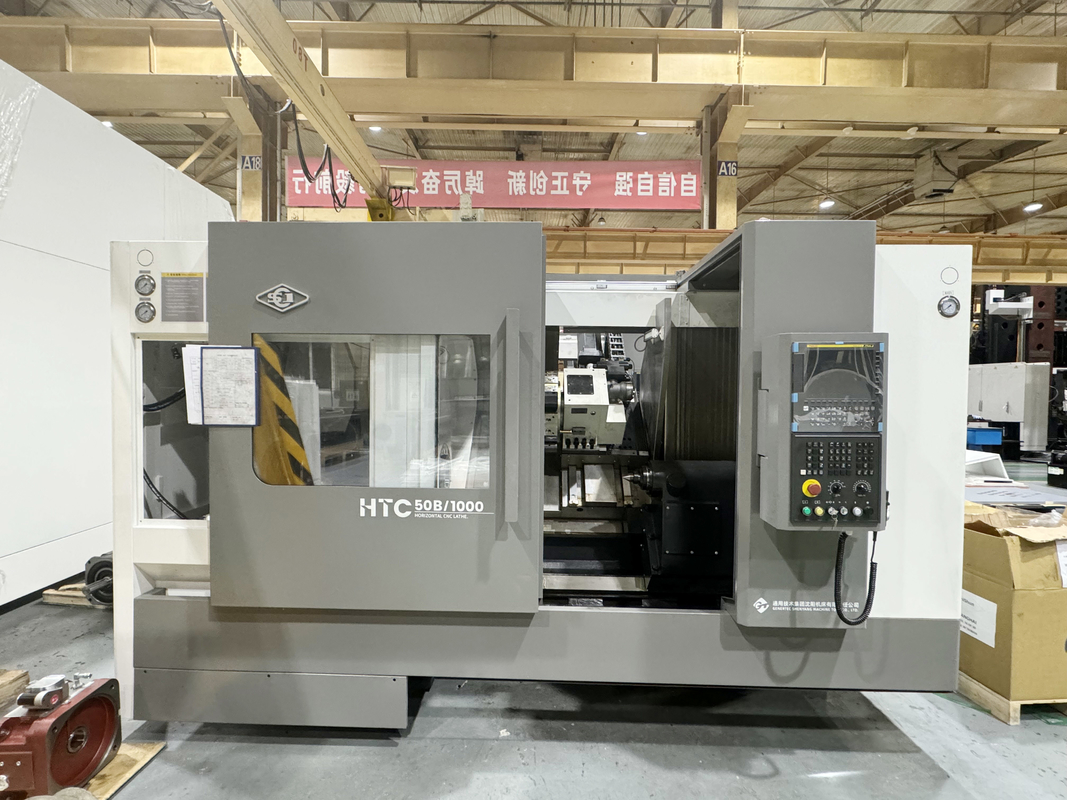

O torno CNC de cama inclinada HTC50B é uma nova geração de torno CNC. Como uma máquina-ferramenta de uso geral, é especialmente adequado para alta eficiência, grande volume,e processamento de alta precisão de peças giratórias em indústrias como automóveis, motores, rolamentos e pressão hidráulica.
Características do produto:
1- Cama integrada de alta rigidez
|
Ponto
|
Unidade
|
Série HTC50E
|
|
|
Diâmetro máximo do balanço sobre o leito
|
mm
|
700/670/670
|
|
|
Comprimento máximo de corte
|
mm
|
1000/1500/2000
|
|
|
Diâmetro máximo de corte
|
mm
|
Eje 500/disco 550
|
|
|
Diâmetro máximo do balanço sobre o carrinho
|
mm
|
500
|
|
|

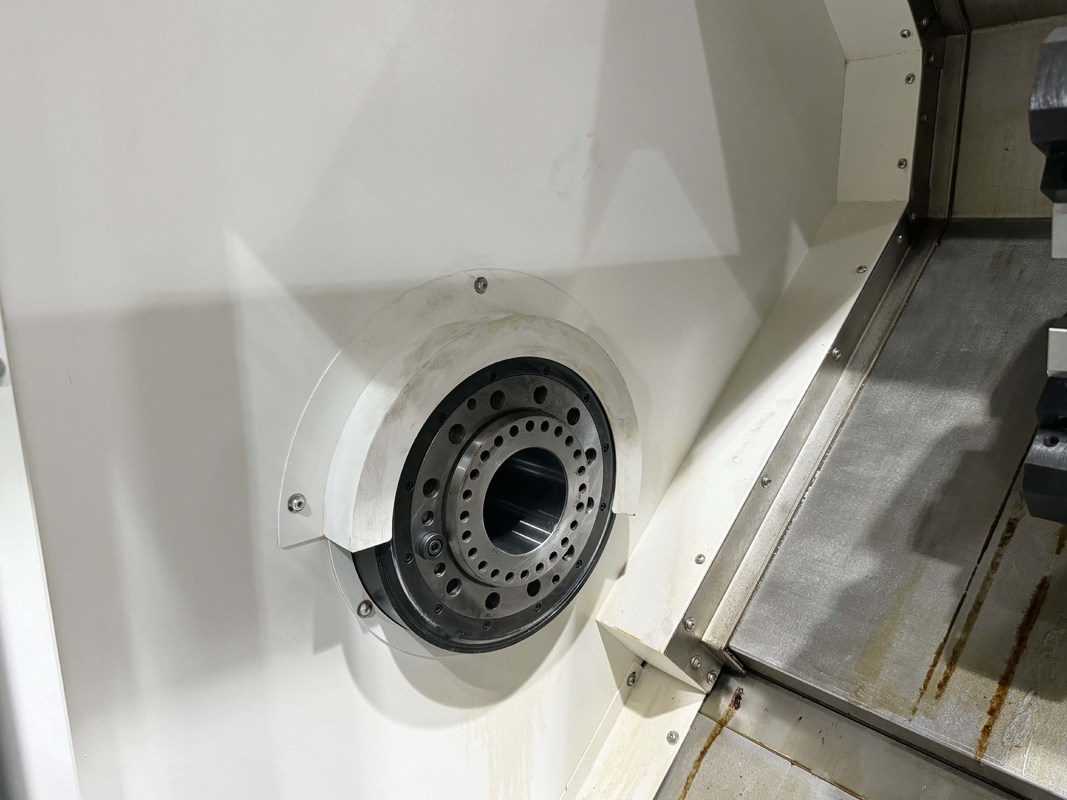

Nas do fuso
|
|
A2-11
|
|
|
Diâmetro do buraco do fuso
|
mm
|
104
|
|
|
Fusão única
Cabeçalho |
Faixa de velocidade do fuso
Torque de saída máximo do fuso |
r/min/Nm
|
35 a 3000/890
FANUC |
|
Motor principal
|
30 minutos / contínuo
|
kW
|
30/22
|
|
Fusão padrão
|
Diâmetro da válvula
|
polegada
|
12'
|
|
Velocidade de movimento rápida no eixo X
|
m/min
|
30
|
|
|
Velocidade de movimento rápida no eixo Z
|
m/min
|
30
|
|
|
Viagem no eixo X
|
mm
|
320
|
|
|
Viagem no eixo Z
|
mm
|
1050/1550/2050
|
|
|

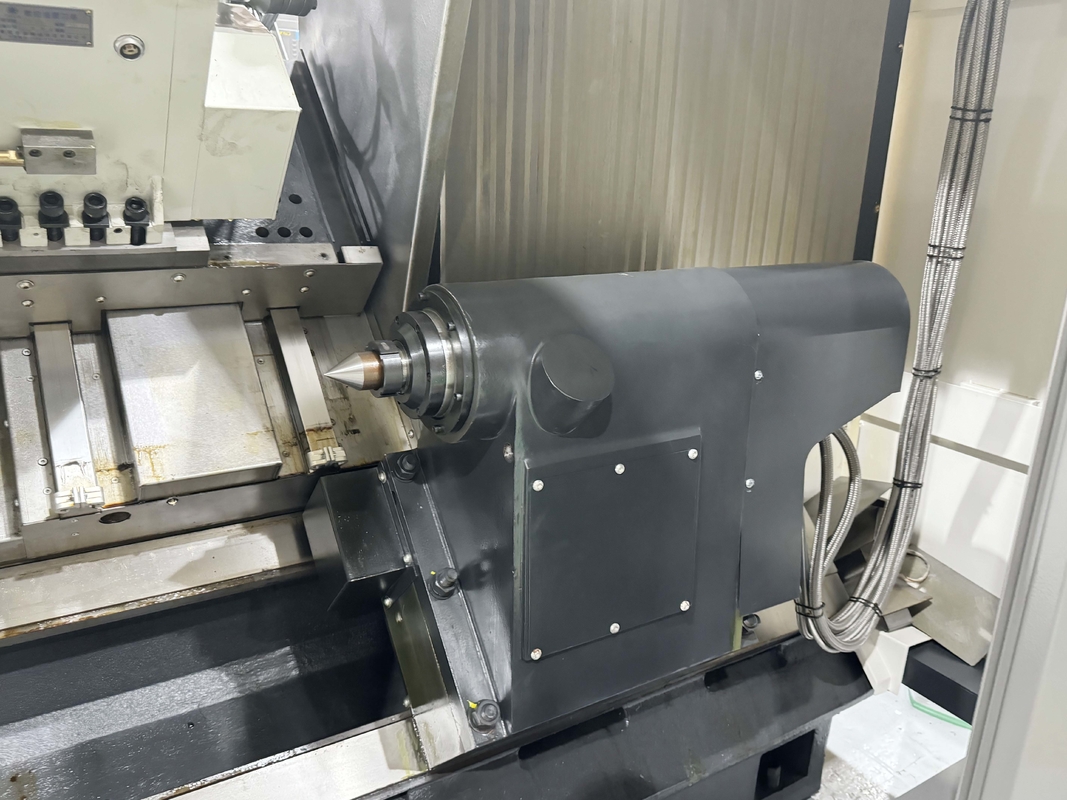

Diâmetro da manga do rabo
|
mm
|
120
|
|
|
Viagem de mangas de cauda
|
mm
|
150
|
|
|
Viagens de cauda
|
mm
|
800/1300/1800
|
|
|
Esferas de cauda
|
Morse
|
5#
|
|
|

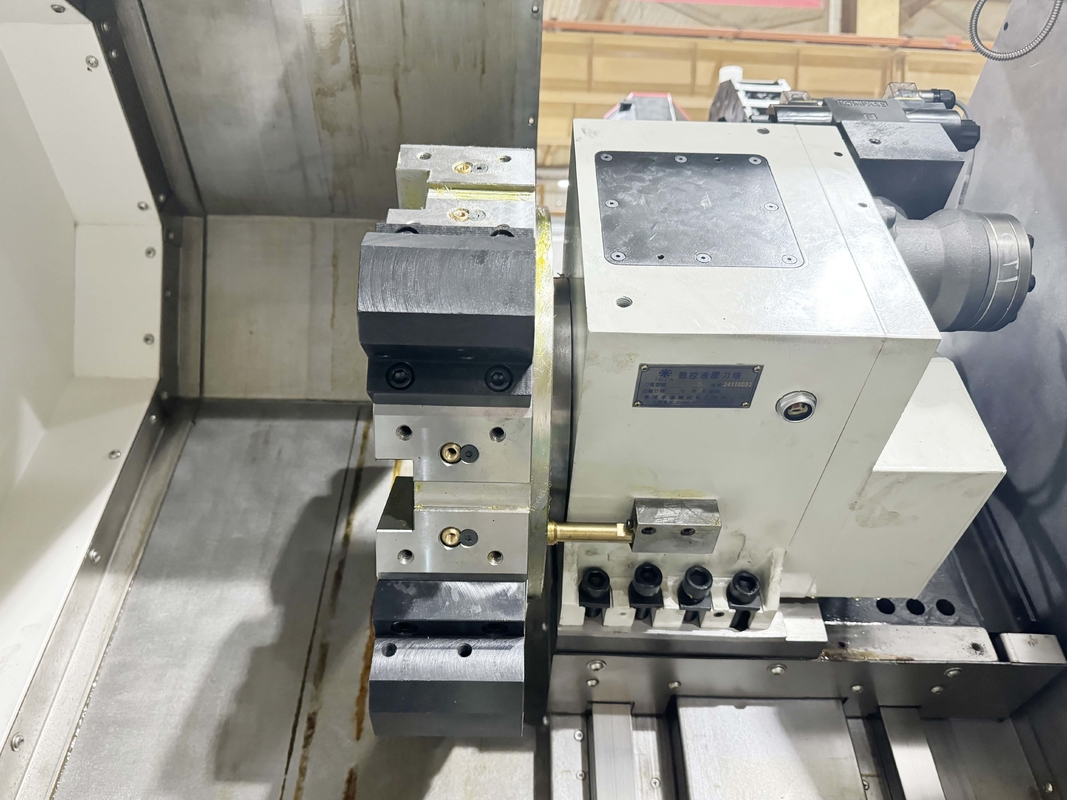

Forma padrão da torre
|
|
Servo-torreira horizontal de 12 estações
|
|
|
Tamanho da ferramenta
|
Ferramenta externa
|
mm
|
25×25
|
|
Diâmetro da barra
|
mm
|
F50/Ф40/Ф32/Ф25
|
|
|
Precisão de posicionamento
|
Eixo X
|
mm
|
0.010
|
|
Eixo Z
|
mm
|
0.015
|
|
|
Precisão da posição repetida
|
Eixo X
|
mm
|
0.005
|
|
Eixo Z
|
mm
|
0.007
|
|
|
Capacidade de peso
|
Tipo de disco
|
Quilos
|
200
|
|
Tipo de eixo
|
Quilos
|
800
|
|
|
Peso da máquina
|
|
|
7000/8500/10000
|
|
Aparência da máquina-ferramenta
|
Comprimento × largura × altura
|
mm
|
3700 × 2210 × 2200
4300 × 2210 × 2200 4900 × 2210 × 2200 |
Aplicação na indústria:
O NOSSO Serviço:
Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Perguntas frequentes:
Q1. É uma empresa comercial ou de fabrico?
a partir da data do conhecimento de embarque da máquina.
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
