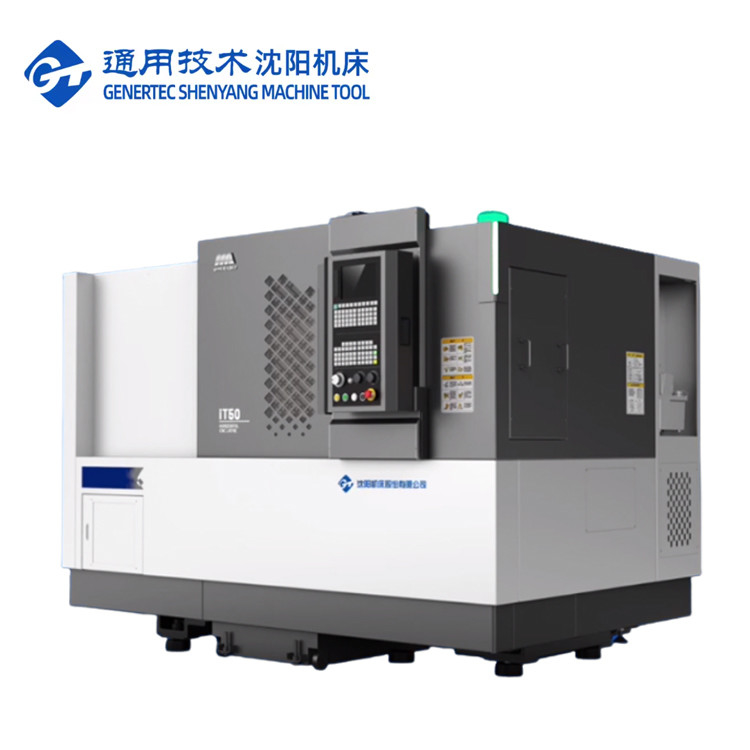

SMTCL CNC Lathe IT35L Metal Bearing Machining Large Span Spindle Máquina de torno CNC
Detalhes do produto
| Marca: | SMTCL | Palavra-chave: | Máquina CNC de torno de cama inclinada |
|---|---|---|---|
| Número do modelo: | iT35L | Sistema de controle CNC: | GSK |
| Máx. Comprimento torneado (mm): | 500 | Máx. Velocidade do fuso (rpm): | 4 000 rpm |
| Curso (Eixo X)(mm): | 260 | Curso (Eixo Z)(mm): | 510 |
| Diâmetro máximo de rotação: | Φ360 | Duração máxima de giro: | 500 |
| Balanço máximo sobre a cama: | Φ580 | Max swing sobre deslizamento: | Φ330 |
| Destacar |
Máquina inclinada do torno do CNC da cama,TORNO CNC SMTCL,Torno inclinado do CNC da cama |
||
Descrição do produto
SMTCL CNC Lathe IT35L Metal Bearing Machining Large Span Spindle Máquina de torno CNC
O torno CNC de cama inclinada é um tipo de torno CNC com um design inclinado.e melhora a precisão de usinagem e a qualidade da superfícieO torno é geralmente utilizado para processar peças de trabalho de eixo longo e fino, tais como hastes roscadas, rolamentos, etc.pode completar automaticamente a tarefa de processamento da peça de trabalho, tem as características de alta eficiência, precisão e fiabilidade.e é amplamente utilizado na fabricação de máquinas, indústria automóvel, aeroespacial e outros domínios.
- Alta rigidez
- Análise de elementos finitos para otimizar toda a estrutura da máquina

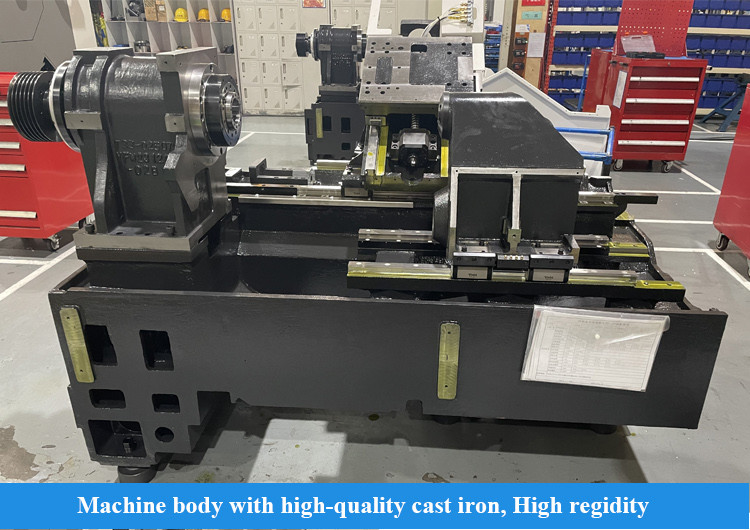

- A cama é feita de materiais fundidos de alta qualidade com um layout razoável de barras

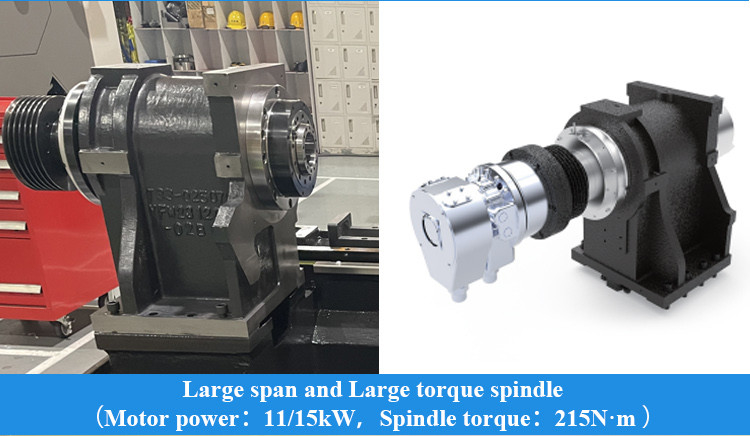

- Configuração de grande comprimento, grande fuso de binário, melhorar a rigidez de corte
- Processo de raspagem de precisão, melhorar a rigidez da ligação
- Alta eficiência
- Configuração servo-portador de ferramentas, curto tempo de transposição, elevada eficiência de troca de ferramentas
- Servo motor de dois eixos, velocidade de movimento rápida
- Projeto de porta de descarga de chip grande, descarga de chip eficiente
- Design fácil de usar, fácil de operar e de manter
- Alta estabilidade
- Estrutura de alimentação de duplo suporte para obter um processamento estável
- Parafuso de guia de alta qualidade, funcionamento estável

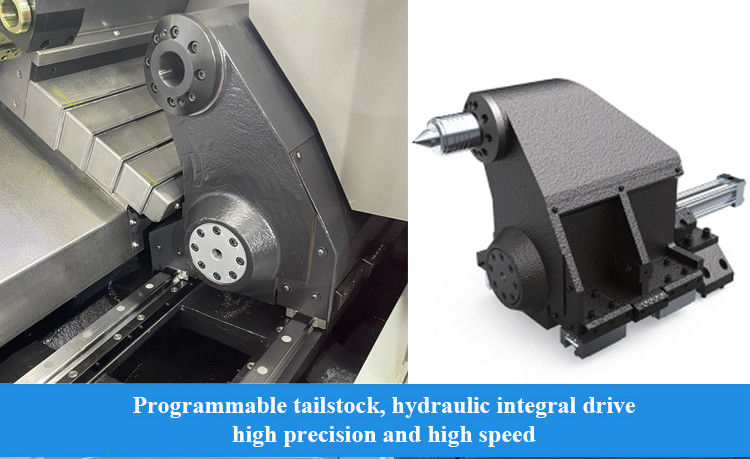

- Plataforma de cauda integrada, simplificação das peças, elevada estabilidade
- Indicadores quantitativos do processo, normas de inspecção rigorosas
| Ponto | unidade | Especificação | ||
|---|---|---|---|---|
| iT35 | iT35L | |||
| Diâmetro máximo de rotação | mm | Φ360 | ||
| Duração máxima de giro | mm | 350 | 500 | |
| Balanço máximo sobre a cama | mm | Φ580 | ||
| Max swing sobre deslizamento | mm | Φ360 | Φ330 | |
| Espinha | nariz de fuso | A2-6 | ||
| Dia do rolamento da frente. | mm | 100 | ||
| Conicidade do fuso e tamanho do buraco | 1:20; Φ70 | |||
| Dis.do buraco do fuso | mm | Φ65 | ||
| Max. dia de barras | mm | Φ50 | ||

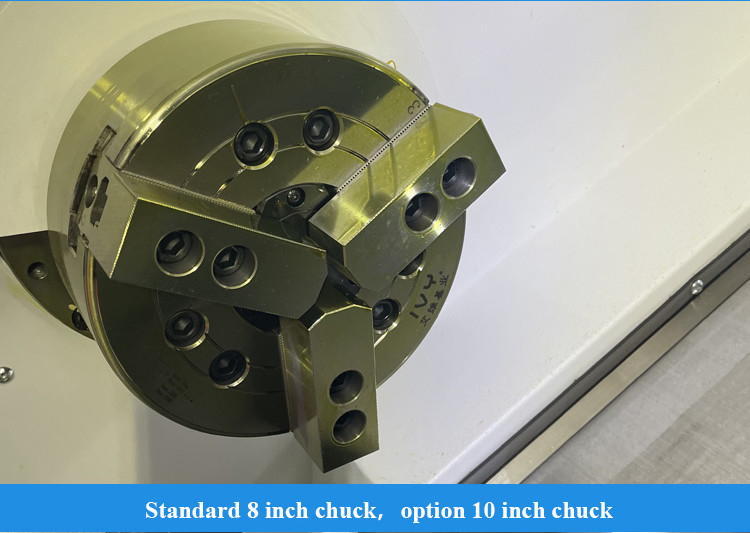

| Tamanho do chuck | polegada | 8 | ||
| Velocidade do fuso | r/min | 4000 | ||
| Torque nominal do fuso | Nm | 157.5 ((666 r/min) | ||
| Torque máximo do fuso | Nm | 215 ((666 r/min) | ||
| Máxima potência de saída do motor contínua/30min | kW | A Bíblia, 15/11 | ||
| Alimentação | X/Z travessia rápida | m/min | 30 | |
| Velocidade máxima X/Z | m/min | 30 | ||
| Viagem no eixo x | mm | 200 | ||
| Viagem no eixo z | mm | 350 | 510 | |
| Aquecimento | viagem de cauda | mm | Não | 400 |
| Tipo de accionamento | Não | Motor de cilindro | ||
| Velocidade máxima em movimento rápido | m/min | Não | 8 | |
| Comprimento mínimo da peça de arranque | mm | Não | 120 | |
| Tailstock cônico | Morse | Não | MT-5 | |
| Turretas | Tipo de torre | Servo-torreira horizontal de 8 estações | ||
| altura do centro | mm | 80 | ||
| posicionamento rotativo | Seg. | ± 16 | ||
| Se o cortador pode selecionar a ferramenta próxima | - Sim, sim. | |||
| Detentor de ferramentas | mm | 25*25 | ||
| Porta-ferramentas | mm | Φ40 | ||
| Capa do redutor | mm | Φ32 | ||
| Retirada da ficha de arrefecimento | Pressão da bomba de arrefecimento | barras | 0.9 | |
| Fluxo da bomba de arrefecimento | L/min | 40 | ||
| Capacidade do reservatório | L | 150 | 160 | |
| Formulário de extractor de chips | Chain plate do lado direito | |||
| Carregamento | Partes semelhantes a discos | Quilos | 150 Inclui chuck e outros acessórios | |
| Partes axiais | Quilos | 300 Incluem chuck e outros acessórios | ||
| Outros | O centro do fuso é alto do fundo da cama | mm | 108+0 | |
| peso | Quilos | 3300 | 3600 | |
| potência | KVA | 27 | ||
| dimensões globais - Não, não. |
mm | 2330*1675*1760 | 2550*1675*1760 | |

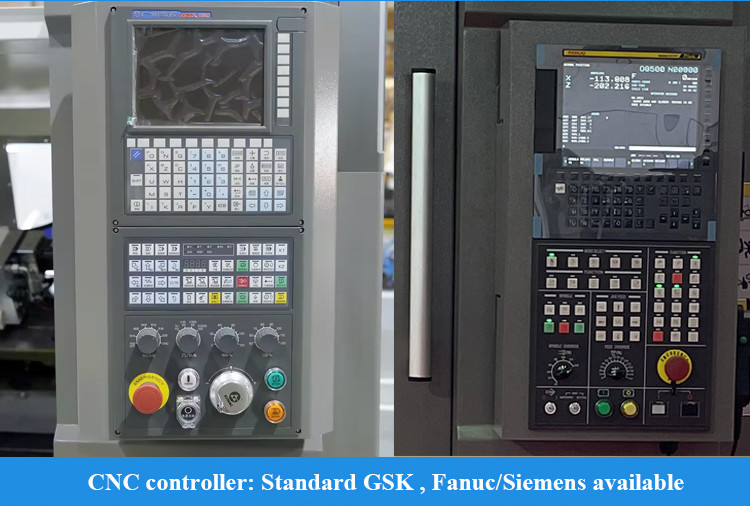

- Controlador GSK988TA
- Massas e cilindros de marca chinesa
- 8 posições torreta

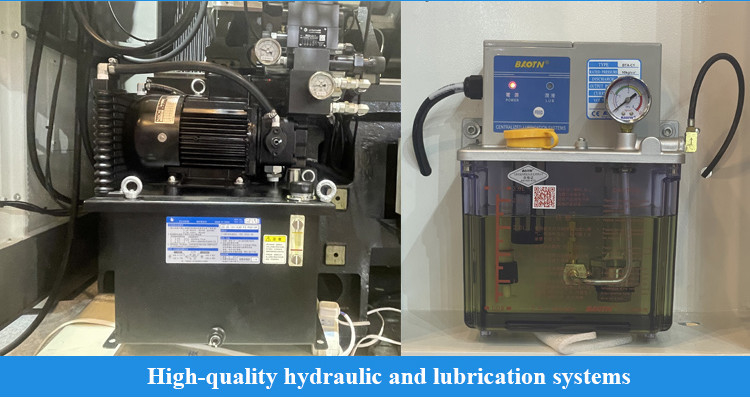

- Estação hidráulica de marca chinesa
- Caixa de chips
- Transportador lateral
- Transportador traseiro
- Chuck especial
- cilindro especial
- Torre especial
- Certifique-se de receber uma máquina de alta qualidade
- Todas as peças precisam ser inspecionadas.
- Mais de 100 controles de processos de produção
- Mais de 200 elementos de inspecção
- Processamento de amostras de cada máquina
- 72 horas de ensaio antes do parto
- Sentimento de qualidade superior, os pedidos dos clientes vêm primeiro.
- 30 anos + história de I & D, a empresa foi fundada em 1993
- Fabricante de alta tecnologia com capacidades de investigação e projecto
- Sistema de abastecimento estável e maduro
- Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
- Modernização do mecanismo de acordo com a ergonomia e fácil manutenção
- Nosso princípio de design da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afetar a produção
Bem-vindo a visitar-nos!
Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.
A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!
Q1. É uma empresa comercial ou de fabrico?
Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.
Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.
Q4: Quais são os seus termos de garantia?
Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.
Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e conceção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
P6: Por que escolher a sua empresa?
Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?
Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.
P8: Quais são os termos de pagamento?
T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
