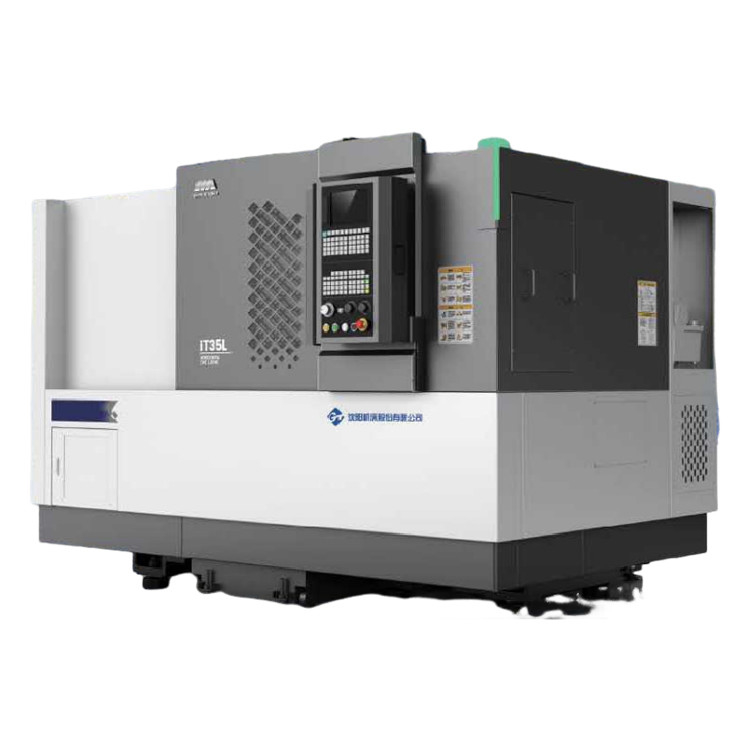

SMTCL CNC Torno IT50 Série Slant Bed CNC Torno 45 Graus CNC máquina de torneamento
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | it50 |
|---|---|---|---|

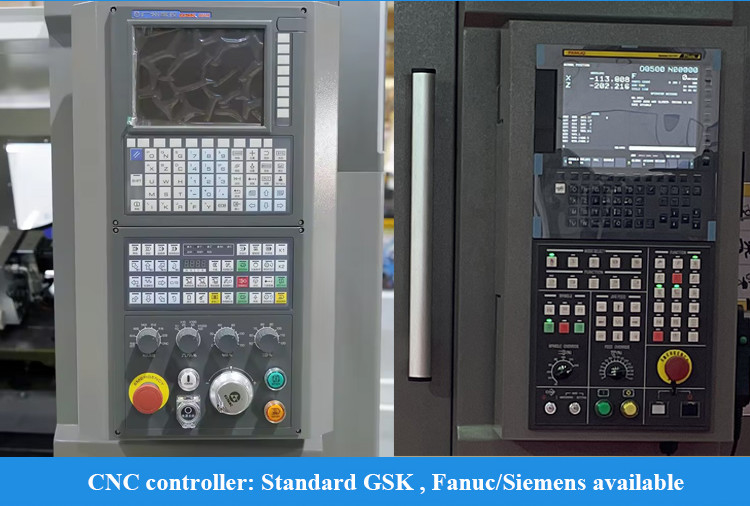

| Sistema de controle CNC: | GSK | Cnc ou não: | CNC |
| Palavra-chave: | Máquina CNC de torno de cama inclinada | Max. comprimento giratório (mm): | 500 |
| Velocidade máxima do eixo (rpm): | 3500 r.p.m | Viagem (Eixo X) ((mm): | 260 |
| Viagem (Eixo Z) ((mm): | 505 | Diâmetro máximo de rotação: | Φ500 |
| Duração máxima de giro: | 500 | Balanço máximo sobre a cama: | Φ580 |
| Max swing sobre deslizamento: | Φ320 | ||
| Destacar |
Máquina de moagem de torno CNC de cama inclinada,Torno CNC de torno de cama inclinada,Máquina de torneamento de torno CNC 45 graus |
||
Descrição do produto
Descrição do produto:
O torno CNC horizontal da série IT é adequado para processar todos os tipos de peças de disco e eixo curto, pode girar a face final e o sulco final, o círculo externo e o fio do buraco interno,o sulco e a superfície rotativa e outras características geométricas. Pode satisfazer os requisitos de processamento de alta precisão e eficiência de peças rotativas de automóveis, rolamentos, máquinas de engenharia, metais não ferrosos e outras indústrias.
Características do produto:
1, Alta rigidez
* Análise de elementos finitos para otimizar toda a estrutura da máquina

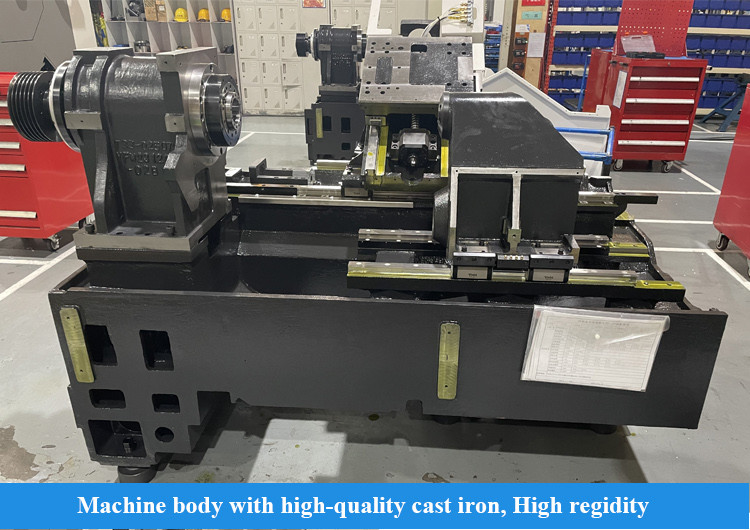

* A cama é feita de materiais fundidos de alta qualidade com um arranjo razoável de barras

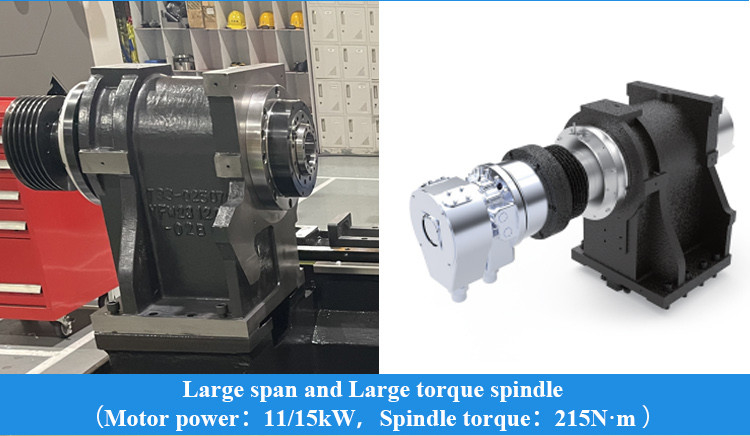

* Configuração de grande envergadura, grande fuso de binário, melhorar a rigidez de corte
* Processo de raspagem de precisão, melhorar a rigidez da ligação
|
Ponto
|
unidade
|
Especificação (IT 50)
|
||
|
Diâmetro máximo de rotação
|
mm
|
Φ500 Φ500
|
||
|
Duração máxima de giro
|
mm
|
500
|
||
|
Balanço máximo sobre a cama
|
mm
|
Φ580
|
||
|
Max swing sobre deslizamento
|
mm
|
Φ320
|
||
|
Espinha
|
|
|||
|
nariz de fuso
|
mm
|
A2-8
|
||
|
Dia do rolamento dianteiro
|
mm
|
120
|
||
|
Conicidade do fuso e tamanho do buraco
|
mm
|
1:20; Φ90
|
||
|
Dis.do buraco do fuso
|
mm
|
Φ80
|
||
|
Max. dia de barras
|
mm
|
Φ65
|
||
|

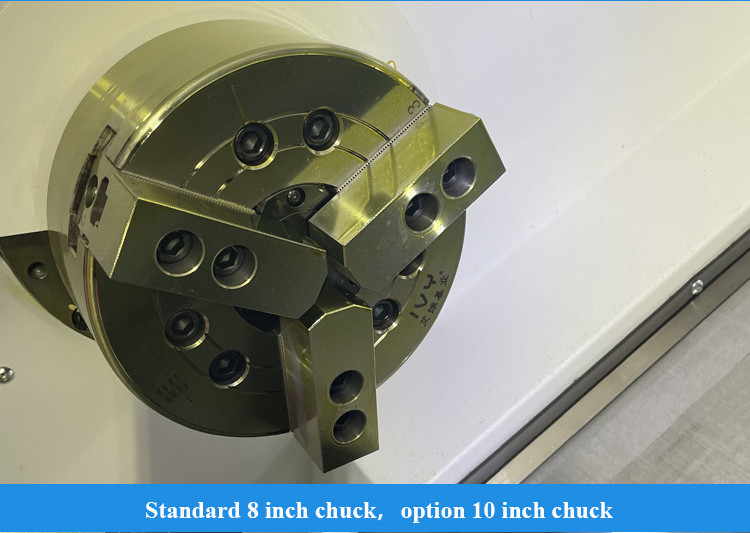

Tamanho do chuck
|
polegada
|
10
|
||
|
Velocidade do fuso
|
r/min
|
3500
|
||
|
Torque nominal do fuso
|
Nm
|
243 ((588r/min)
|
||
|
Torque máximo do fuso
|
Nm
|
300 ((588 r/min)
|
||
|
Máxima potência de saída do motor contínua/30min
|
kW
|
15/18.5
|
||
|
Alimentação
|
|
|||
|
Velocidade máxima X/Z
|
m/min
|
24
|
||
|
Viagem no eixo x
|
mm
|
260
|
||
|
Viagem no eixo z
|
mm
|
505
|
||
|
Aquecimento
|
|
|
||
|

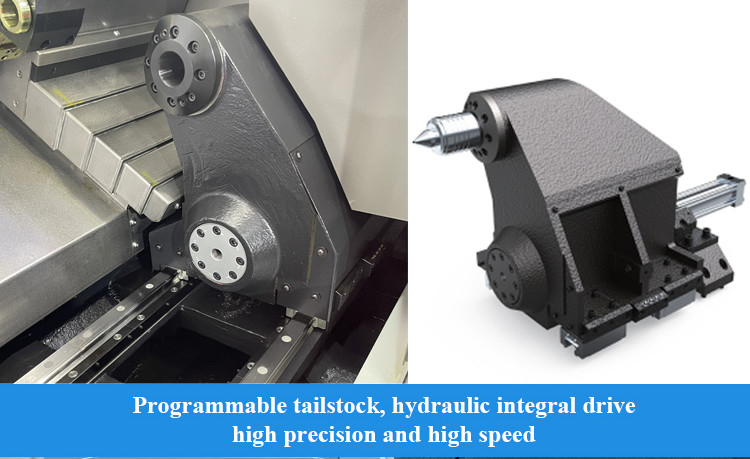

viagem de cauda
|
mm
|
400
|
||
|
Tailstock cônico
|
Morse
|
MT-5
|
||
|
Turretas
|
|
|||
|
Tipo de torre
|
|
Servo-torreira horizontal de 8 estações
|
||
|
altura do centro
|
mm
|
100
|
||
|
posicionamento rotativo
|
SEC.
|
± 16
|
||
|
Outros
|
|
|||
|
peso
|
Quilos
|
3700
|
||
|
dimensões globais
- Não, não. |
mm
|
2550 × 1675 × 1820
|
||
Aplicação na indústria:
O NOSSO Serviço:
1. Montar e depurar antes da entrega
2Respondam dentro de 24 horas e resolvam o problema.
3Serviço de reparação gratuito de 1 ano (apenas sem danos humanos).
4. Solução global de armazenagem fornecida
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Perguntas frequentes:
Q1. É uma empresa comercial ou de fabrico?
a partir da data do conhecimento de embarque da máquina.
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
