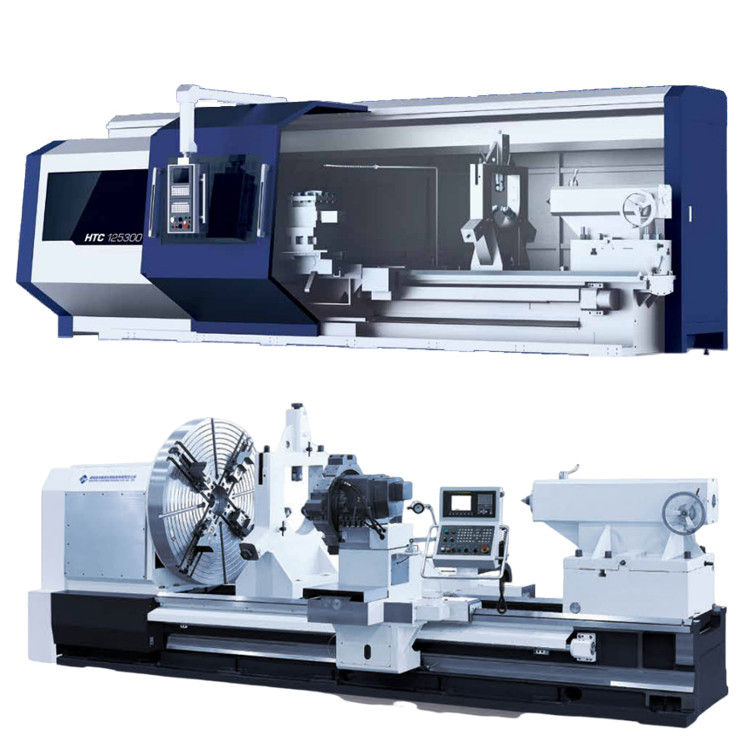

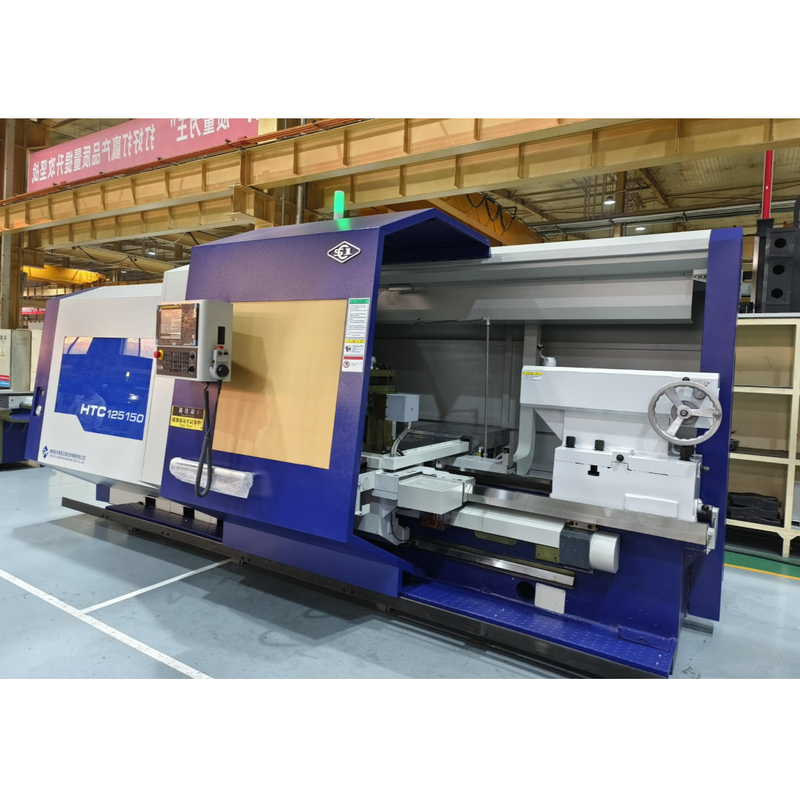

SMTCL SYMG Alta rigidez Alta velocidade CNC torno HTC125 grande horizontal de cama plana CNC torno

Marca: SMTCL/SYMG
Número do modelo: HTC125
Local de Origem: China
Certificação: ISO certification
Quantidade mínima de pedido: 1 grupo
Capacidade de fornecimento: 50 grupos pelo mês
Tag

Leito que gerencie a máquina do CNC

FTL320 que gerencie a máquina do CNC

Máquina do CNC da linha central do leito Z

Detalhes do produto

Marca:: SYMG, SMTCL Máximo Comprimento do Workpiece (milímetro):: 5.000
Máximo Eixo Velocidade (r.p.m):: 500 r.p.m Furo de eixo (milímetro):: 130
Posicionando a precisão (milímetro):: ±0.014 Repetibilidade (X/Y/Z) (milímetro): Sistema:: ±0.006
Estrutura:: Torno da cama lisa Sistema de controlo do CNC:: GSK, FANUC, SIEMENS
Tipo de Toolpost:: IEEPO Dimensão (C*L*A):: 8500X2725X2450
Destacar

Torno CNC de cama plana de alta velocidade

,

Máquina de torno CNC horizontal

,

Torno CNC de cama plana de alta rigidez

Descrição do produto

HTC125série de grande porteTorno CNC horizontalSMTCL SYMG

Máquina de torno Visão geral

HTC125 grande série CNC lathe horizontal de cama plana,Alta rigidez, alta velocidade, alta precisão e alta eficiência

Especificações da máquina de torno
Introdução ao produto

SMTCL SYMG Alta rigidez Alta velocidade CNC torno HTC125 grande horizontal de cama plana CNC torno 0

Especificações do produto

Principais especificações técnicas

Parâmetros técnicos principais
Posições
Unidade
HTC 125150
HTC 125300
HTC 125500

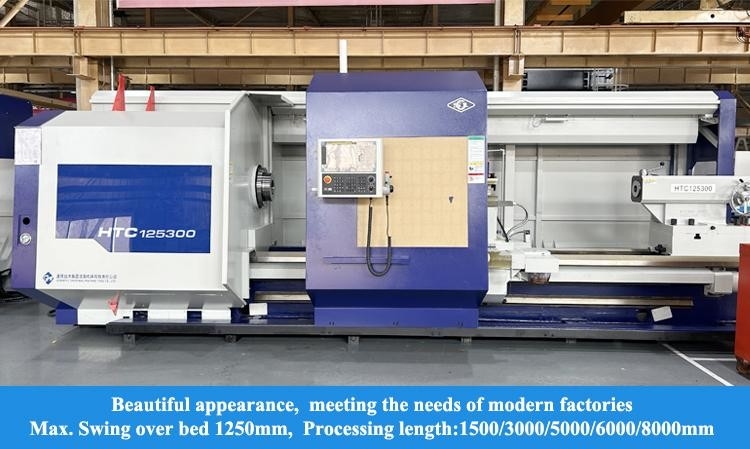

Diâmetro máximo do balanço sobre o leito
mm
1250
1250
1250
Comprimento máximo da peça de trabalho (distância entre os centros)
mm
1600
3100
5100
Comprimento máximo de corte
mm
1500
3000
5000
Diâmetro máximo de corte
mm
1250
1250
1250
Diâmetro máximo do balanço sobre o deslizamento transversal
mm
850
850
850
Tipo e código do nariz do fuso

A2-15
A2-15
A2-15
Espinha de borrada cônica da extremidade da frente

Sistema métrico 140
Sistema métrico 140
Sistema métrico 140
Diâmetro do furo do fuso
mm
130
130
130
Cabeça hidráulica de velocidade variável
Faixa de velocidade do fuso
r/min
5 a 500
5 a 500
5 a 500
Torque de saída máximo do fuso
Nm
7500
7500
7500
Passos de velocidade do fuso

Hidráulico 3 passos, velocidades infinitamente variáveis em cada passo
Hidráulico 3 passos, velocidades infinitamente variáveis em cada passo
Hidráulico 3 passos, velocidades infinitamente variáveis em cada passo
Potência do motor principal
kW
22
22
22

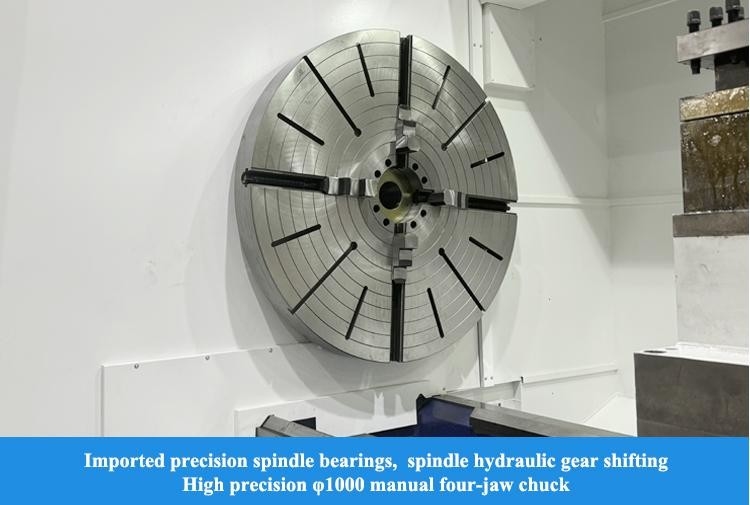

Chuck, não.
Diâmetro/tipo de barril
mm
1000/manuais de quatro garras
1000/manuais de quatro garras
1000/manuais de quatro garras
Velocidade de travagem rápida no eixo X
m/min
6
6
6
Velocidade de travagem rápida no eixo Z
m/min
5
5
5
Viagem no eixo X
mm
650
650
650
Viagem no eixo Z
mm
1500
3000
5000

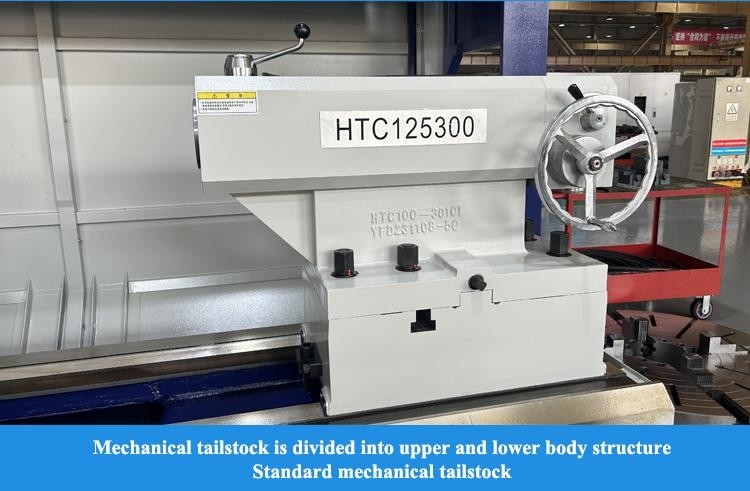

Máquinas de secagem
Diâmetro da manga do rabo
mm
160
160
160
Viagem de mangas de cauda
mm
300
300
300
Fio de cauda

Morse 6#
Morse 6#
Morse 6#

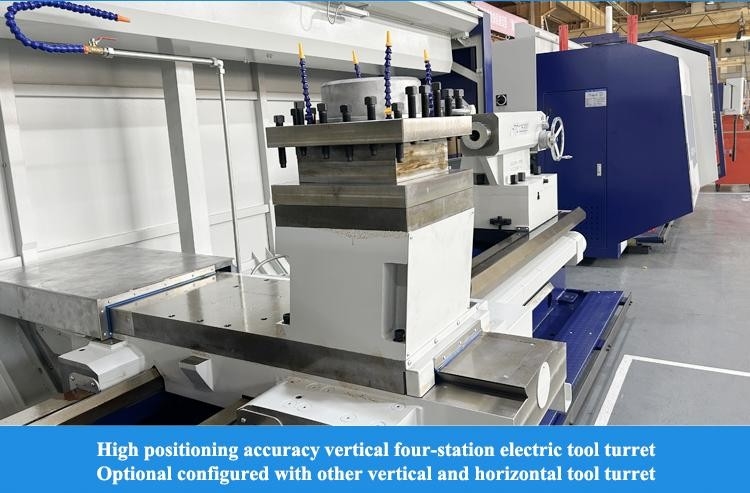

Tipo de poste de ferramenta

Posição vertical 4
Posição vertical 4
Posição vertical 4
Tamanho da ferramenta
mm
40X40
40X40
40X40
Capacidade máxima de carga
Peças de trabalho de disco
Quilos
1000
1000
1000
Peças de trabalho de eixo
Quilos
5000
5000
5000
Precisão de usinagem
Precisão de usinagem

IT6-IT7
IT6-IT7
IT6-IT7
Fabricação a partir de matérias têxteis
mm
0.005
0.005
0.005
Consistência do diâmetro de usinagem
mm
0.025/300
0.025/300
0.025/300
Planosidade da peça de trabalho
mm
0.02/0300
0.02/0300
0.02/0300
Superfície rugosa da peça de trabalho
superfície cilíndrica
Ral.6nm
Ral.6nm
Ral.6nm
Superfície camada circular Superfície cônica
R. 3, 2 da tarde
R. 3, 2 da tarde
R. 3, 2 da tarde
Precisão de posicionamento
Eixo X
mm
0.014
0.014
0.014
Eixo Z
mm
0.024
0.032
0.05
Precisão de posicionamento repetida
Eixo X
mm
0.006
0.006
0.006
Eixo Z
mm
0.012
0.016
0.016
Altura do centro
Da cama.
mm
625
625
625
A partir da superfície do solo
mm
1275
1275
1275
Fonte de alimentação principal
Voltagem
V
AC380
AC380
AC380
Intervalo de flutuação da tensão

± 10%
± 10%
± 10%
Frequência
Hz
50 ± 0.5
50 ± 0.5
50 ± 0.5
Capacidade elétrica total
KVA
51
51
51
Dimensões globais (LX W X H)
mm
5000X2725X2450
6500X2725X2450
8500X2725X2450
Observações: os parâmetros indicados no quadro são apenas para referência e, em caso de alteração, referem-se ao produto real.
