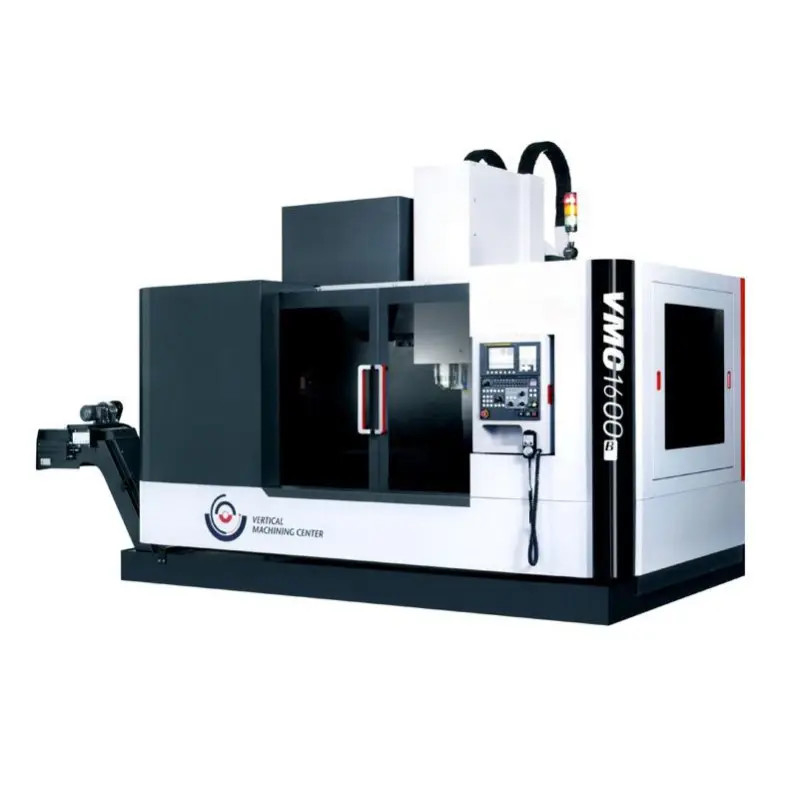

VMC1600 CNC Centro de usinagem vertical 3/4 Eixo Máquina de fresagem CNC SMTCL SYMG
Detalhes do produto
| Velocidade do fuso:: | 6000 rpm | Torque do eixo:: | 95.4Nm |
|---|---|---|---|
| Velocidade de alimentação:: | 10 m/min | Atarraxamento do eixo:: | BT50 |
| Sistema de controlo do CNC:: | FANUC, Siemens | Curso da tabela (X) (milímetro):: | 1600 |
| Curso da tabela (Z) (milímetro):: | 800 | Repetibilidade (X/Y/Z) (milímetro):: | 0,01 |
| Velocidade rápida do movimento de X/Y/Z:: | 24/24/20 de m/min | Nome da marca:: | SYMG, SMTCL |
| Destacar |
centro fazendo à máquina vertical do cnc de 4 linhas centrais,VMC1600 Máquina de fresagem CNC,Centro fazendo à máquina vertical do CNC de 5 linhas centrais |
||
Descrição do produto
O tamanho da mesa de trabalho da série VMC B de 650*430mm a 2200*800mm, a viagem do eixo X de 580mm a 2100mm, várias configurações podem atender às necessidades dos clientes em diferentes campos.
| Modelo | Unidade | VMC1300B | VMC1600B | VMC2100B |
| Dimensões da mesa de trabalho | mm | 1400x700 | 1700x800 | 2200x800 |
| Tamanhos das ranhuras em T | mm | 18x5 | 22x5 | 22x5 |
| Carga máxima permitida | Quilos | 1000 | 2000 | 3000 |
| Viagem no eixo X | mm | 1300 | 1600 | 2100 |
| Viagem no eixo Y | mm | 700 | 800 | 800 |
| Viagem no eixo Z | mm | 700 | 800 | 800 |
| Distância máxima entre o nariz do fuso e a mesa de trabalho | mm | 850 | 940 | 1000 |
| Distância mínima entre o nariz do fuso e a mesa de trabalho | mm | 150 | 140 | 200 |
| Fenda cônica do fuso | BT1convenção | BT2 serviços de informação | BT2 serviços de informação | |
| Velocidade do fuso | r/min | 8000/6000/6000 | 6000 | 6000 |
| Torque do motor principal | Nm | 52.5/71.7/95.4 | 95.4 | 380 |
| Potência do motor principal | kW | 15/11; 15/18.5 | 15/18.5 | 15/18.5 |
| Eixo X/Y/Z velocidade rápida | m/min |
24/24/20; 24/24/20 ; 24/24/20 |
24/24/20 | 18/18/18 |
| Velocidade de alimentação | m/min | 2010/10/10 | 10 | 10 |
| Formulário da revista de ferramentas | Braço mecânico | Braço mecânico | Braço mecânico | |
| Quantidade de ferramentas | Peças | 24/20/20 | 20 | 20 |
| Tempo de mudança de ferramenta | s | 2.5/3.5/3.5 | 3.5 | 3.5 |
| Precisão de posicionamento | mm | 0.020/0.012/0.012 | 0.020/0.012/0.012 | 0.022/0.012/0.012 |
| Precisão da repetibilidade | mm | 0.012/0.010/0.008 | 0.012/0.010/0.008 | 0.013/0.008/0.008 |
| Capacidade de potência geral | KVA | 37 | 37 | 37 |
| Pressão de abastecimento de ar | MPa | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 |
| Dimensões totais (LxWxH) | mm | 5026x3232x3361 | 5840x3340x3715 | 6705x3500x3910 |
| Peso da máquina | Quilos | 11000 | 135000 | 17500 |
| Controlador CNC | FANUC 0i-MF | FANUC 0i-MF | FANUC 0i-MF |
