A maquinaria que processa o torno do CNC do cargo da ferramenta faz à máquina o trilho de guia linear HK500L
Detalhes do produto
| Swing over bed: | d500mm | Max.turning diameter(disc type): | d400mm |
|---|---|---|---|
| Max. machining length: | 400mm | Effective travel for X-axis: | 210mm |
| Effective travel for Z-axis: | 450mm | Max.spindle speed: | 4000rpm |
| Chuck and angling cylinder: | 8 inch | Positioning accuracy of X,Z-axis: | ±0. 006mm |
| Tailstock sleeve taper: | MT-5 | Max.traveling for tailsrock sleeve: | 100mm |
| Destacar |
Máquina automática do torno do CNC do cargo da ferramenta,Maquinaria que processa o torno do CNC,Torno linear do CNC do trilho de guia |
||
Descrição do produto

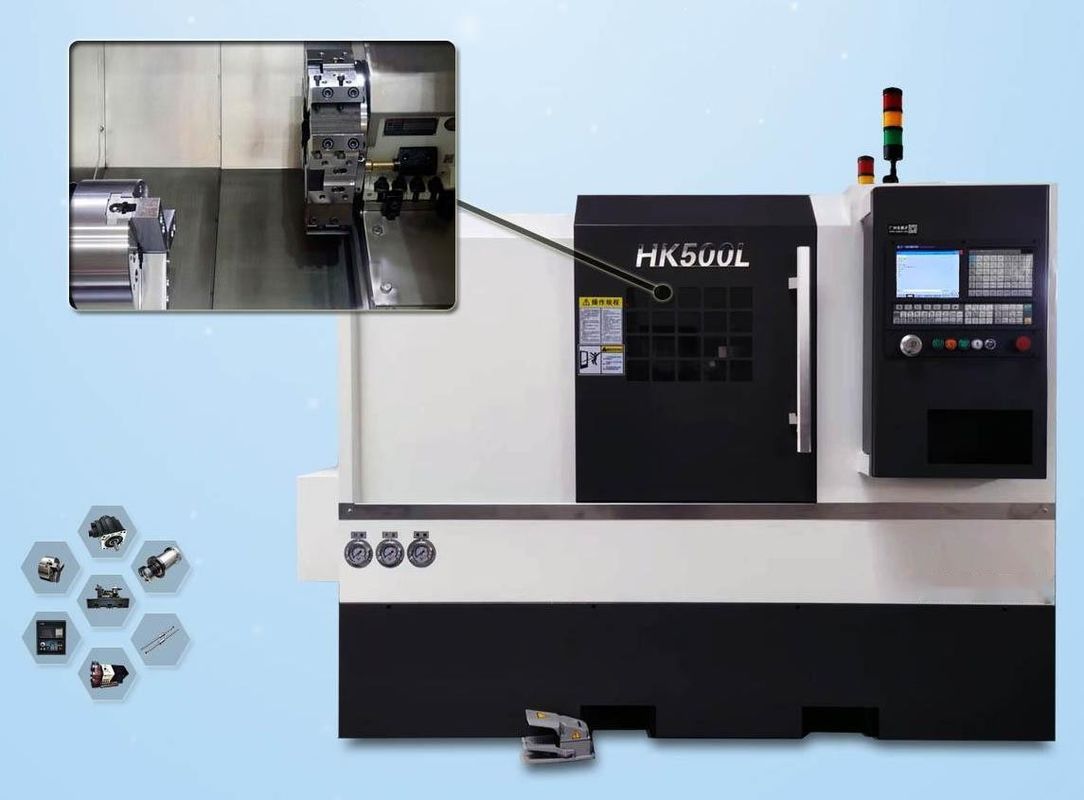

O torno CNC HK500L é uma espécie de máquina-ferramenta de processamento prática, usando trilho de guia linear inclinado de bola de cama (coluna), a estrutura do produto é madura, desempenho estável e confiável.Esta série de máquinas-ferramentas pode realizar eixo, tipo de disco de superfície interna e externa, superfície cónica, arco, fio, perfurador, reaming, também pode realizar curva não circular e outros processamento de torneamento, adequado para muitas variedades,Processamento de produtos de pequenos e médios lotes, especialmente para peças complexas de alta precisão pode mostrar a sua superioridade.
| Ponto | Modelo | HK500L |
|---|---|---|
| Intervalo de usinagem | Balança-te sobre a cama. | d500 mm |
| Diâmetro de rotação máximo (tipo de disco) | d400 mm | |
| Diâmetro de rotação máximo (tipo de eixo) | d250 mm | |
| Duração máxima de usinagem | 400 mm | |
| A barra máxima através do diâmetro do buraco | d52 mm | |
| Distância entre centros | 500 mm | |
| Traseira do eixo X/Z | Viagem efetiva para o eixo X | 210 mm |
| Viagem efetiva para o eixo Z | 450 mm | |
| Taxa de alimentação rápida dos eixos X e Z | 20 m/min | |
| Esquadrão de guia linear do eixo X,Z | 35/35 (Rolo) | |
| Diâmetro do parafuso de chumbo/ancho do eixo X,Z | 3210/3210 | |
| Servomotor para eixo X,Z | 15/15Nm | |
| Espinha | Nas do fuso | A2-6 |
| Diâmetro do buraco do fuso | d66 mm | |
| Velocidade máxima do fuso | 4000 rpm | |
| Potência do motor do fuso | 11 kW | |
| Chaque e cilindro de pesca | 8 polegadas | |
| Precisão de usinagem | Precisão de posicionamento do eixo X,Z | ± 0,006 mm |
| Precisão de Popeatability do eixo X,Z | ± 0,005 mm | |
| Aquecimento | Fio de cauda | MT-5 |
| Max. Viajar para a manga tailsrock | 100 mm | |
| Intervalo de pressão da cauda | 8-25pa | |
| Modo de movimentação da cauda | Tração de sela, fechadura hidráulica | |
| Ferramenta | Padrão da haste de ferramenta | 25*25 |
| Barra de ferramentas chata | d32 mm | |
| Turreta (padrão de ferramentas) | 80 centrais altas 10 estações | |
| Outros requisitos | Estrutura do leito | 45° de inclinação |
| Dimensão externa | Dimensão global (L*W*H) | 2400*1575*1680 |
| Peso da máquina | 2800 kg |
A estrutura do leito da máquina utiliza a formação de ferro fundido Meehanite de alta resistência e tem uma estrutura de leito inclinada de 45° com um projeto de equilíbrio térmico.Alta estabilidade e fácil de operar flexivelmente. Poderia realizar o processamento de torneamento de superfícies circulares internas e externas, superfícies cônicas, superfícies de areia, superfícies finais (filamentos do sistema de polegadas, filamentos métricos, filamentos e filamentos afiados), perfuração, reaming,perfurar um buraco e assim por dianteA máquina é adequada para o processamento em massa de peças de trabalho em oficina.
O leito de máquina utiliza um laser óptico de alta precisão para compensar a inclinação, garantindo o mesmo posicionamento preciso da peça de trabalho.
A linha de distribuição na caixa elétrica está em conformidade com o padrão de segurança CE. Os componentes elétricos utilizam uma marca de renome mundial.O projeto do equilíbrio térmico razoável e as interferências elétricas não são afetados pelas interferências externas.
O fuso utiliza rolamentos de esferas angulares importados de Taiwan.O conjunto da parte da frente 3 e da parte traseira 2 garante a rigidez e a precisão de trabalho para a direcção axial e radial.A superfície de contacto do fuso e do armário é raspada. Assim, durante o funcionamento de alta velocidade do fuso, pode manter o fuso quieto, vibrações mínimas e boa dissipação de calor.
O eixo X,Z utiliza uma orientação linear com elevada rigidez ((Hiwin e PMI importados de Taiwan).baixa resistência e elevada rigidezO eixo x.Z utiliza parafusos de esferas de moagem de alta precisão C3.As duas extremidades do eixo usam o design de pretensão para garantir a precisão de trabalhoO movimento rápido é de 30 m/min. Assim, pode aumentar a eficiência do trabalho e diminuir o tempo de processamento.
A rotação da torreta é accionada por um servomotor. Pode girar em dois lados e escolher a ferramenta na distância mais curta, mudança rápida de ferramenta.
Dependendo dos materiais de processamento, pode escolher o transportador de chapas. A manutenção é simples para o corpo da máquina.O operador pode remover o chip efficientemente e manter o corpo da máquina limpo facilmente.
- Alimentação para banho de óleo
- Alimentação por correia transportadora com braço de balanço
- Braço mecânico
- Linha de produção flexível
-
Q1: Como posso obter uma cotação?A: Deixe uma mensagem com as suas exigências de compra e responderemos o mais rápido possível.
-
Q2: Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?R: Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.
-
Q3: Quais são os seus termos de garantia?R: Forneceremos um substituto para as peças que se revelarem defeituosas por um período de 12 meses, a partir da data de embarque da máquina.
-
P4: Por que escolher a sua empresa?R: Os produtos do desenvolvimento, projeto, fabrico, montagem de todo o processo de produção são realizados entre fábricas com uma cadeia de produção completa que é a sua garantia mais confiável.E a maioria das marcas CNC pode ser escolhido como as necessidades dos usuários.
-
P5: Os acessórios normalizados estão incluídos no preço?R: Sim, todos os nossos preços incluem os acessórios padrão listados.
-
P6: A sua empresa pode enviar o pessoal técnico para a nossa empresa e dirigir os nossos trabalhadores para o exterior?R: Podemos fornecer este tipo de serviço. Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos atempadamente para instalar de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.
-
Q7: Como posso escolher as máquinas mais adequadas?A: Por favor, liste suas especificações ou os desenhos dos produtos, vamos escolher as máquinas mais adequadas para você.
-
P8: Quais são os principais produtos da sua empresa?R: Nós nos especializamos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Lathe convencional, máquina de perfuração, máquina de perfuração radial, e assim por diante.
-
P9: Quais são os termos de pagamento?A: T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição. Carta de crédito irrevocavel à vista
