HK450L/460L inclinou o torno do CNC da bola da cama faz à máquina o processamento dos auto acessórios
Detalhes do produto
| Swing over bed: | d360mm/d500mm | Max.turning diameter(disc type): | d250mm/d400mm |
|---|---|---|---|
| Max.turning diameter(axle type): | d180mm/d250mm | Max. machining length: | 280mm/420mm |
| Effective travel for X-axis: | 200mm/210mm | Effective travel for Z-axis: | 330mm/470mm |
| Max.spindle speed: | 5000rpm | Motor power of spindle: | 5.5kw/7.5kw |
| Chuck and angling cylinder: | 6 inch | Max.traveling for tailsrock sleeve: | 80mm/100mm |
| Destacar |
Máquinas inclinados do torno do CNC da cama,Torno do metal da precisão do CNC,Máquina horizontal 460L do torno do CNC |
||
Descrição do produto

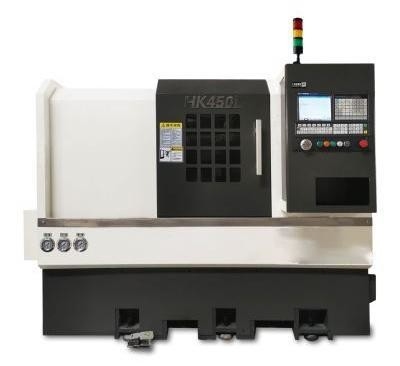

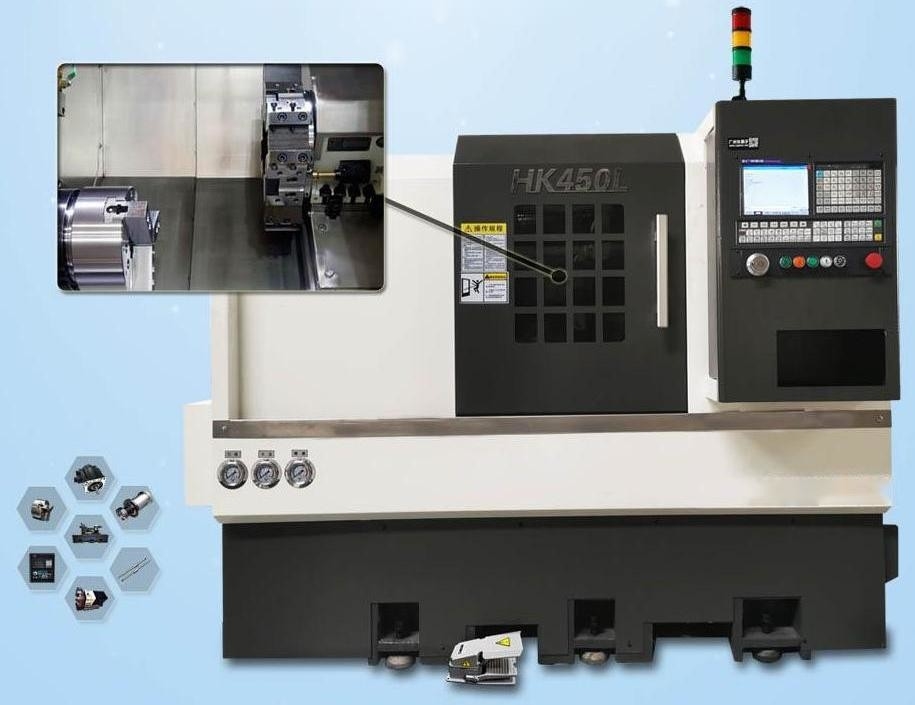

O torno CNC HK450L/460L é um tipo de máquina-ferramenta de processamento prática, usando trilho de guia linear inclinado de bola de cama (coluna), a estrutura do produto é madura, estável e confiável.Esta série de máquinas-ferramentas pode realizar eixo, tipo de disco de superfície interna e externa, superfície cónica, arco, fio, perfurador, reaming, também pode realizar curva não circular e outros processamento de torneamento, adequado para muitas variedades,Processamento de produtos de pequenos e médios lotes, especialmente para peças complexas de alta precisão pode mostrar a sua superioridade.
| Ponto | Modelo | HK450L | HK460L |
|---|---|---|---|
| Intervalo de usinagem | Balança-te sobre a cama. | d360 mm | d500 mm |
| Diâmetro de rotação máximo (tipo de disco) | d250 mm | d400 mm | |
| Diâmetro de rotação máximo (tipo de eixo) | d180 mm | d250 mm | |
| Duração máxima de usinagem | 280 mm | 420 mm | |
| A barra máxima através do diâmetro do buraco | d45 mm | d45 mm | |
| Distância entre centros | 350 mm | 500 mm | |
| Traseira do eixo X/Z | Viagem efetiva para o eixo X | 200 mm | 210 mm |
| Viagem efetiva para o eixo Z | 330 mm | 470 mm | |
| Taxa de alimentação rápida dos eixos X e Z | 20 m/min | 20 m/min | |
| Esquadrão de guia linear do eixo X,Z | 25/30 | 35/35 ((Roller) | |
| Diâmetro do parafuso de chumbo/ancho do eixo X,Z | 3210/3210 | 3210/3210 | |
| Servomotor para eixo X,Z | 10/10Nm | 15/15Nm | |
| Espinha | Nas do fuso | A2-5 | A2-5 |
| Diâmetro do buraco do fuso | d56 mm | d56 mm | |
| Velocidade máxima do fuso | 5000 rpm | 5000 rpm | |
| Potência do motor do fuso | 5.5kw | 7.5kw | |
| Chaque e cilindro de pesca | 15 cm | 15 cm | |
| Precisão de usinagem | Precisão de posicionamento do eixo X,Z | ± 0,006 mm | ± 0,006 mm |
| Precisão de Popeatability do eixo X,Z | ± 0,005 mm | ± 0,005 mm | |
| Aquecimento | Fio de cauda | MT-4 | MT-5 |
| Max. Viajar para a manga tailsrock | 80 mm | 100 mm | |
| Intervalo de pressão da cauda | 8-25pa | 8-25pa | |
| Modo de movimentação da cauda | Tração de sela, fechadura hidráulica | Tração de sela, fechadura hidráulica | |
| Ferramenta | Padrão da haste de ferramenta | 20*20 | 25*25 |
| Barra de ferramentas chata | d25 mm | d32 mm | |
| Turreta (padrão de ferramentas) | 63 estações de 8 metros de altura | 80 centrais altas 10 estações | |
| Outros requisitos | Estrutura do leito | 45° de inclinação | 45° de inclinação |
| Dimensão externa | Dimensão global (L*W*H) | 2200*1575*1580 | 2400*1575*1680 |
| Peso da máquina | 2300 kg | 2800 kg |
A estrutura do leito da máquina utiliza a formação de ferro fundido Meehanite de alta resistência e tem uma estrutura de leito inclinada de 45° com um projeto de equilíbrio térmico.Alta estabilidade e fácil de operar flexivelmente. Poderia realizar o processamento de torneamento de superfícies circulares internas e externas, superfícies cônicas, superfícies de areia, superfícies finais (filamentos do sistema de polegadas, filamentos métricos, filamentos e filamentos afiados), perfuração, reaming,perfurar um buraco e assim por dianteA máquina é adequada para o processamento em massa de peças de trabalho em oficina.
O leito de máquina utiliza um laser óptico de alta precisão para compensar a inclinação, garantindo o mesmo posicionamento preciso da peça de trabalho.
A linha de distribuição na caixa elétrica está em conformidade com o padrão de segurança CE. Os componentes elétricos utilizam uma marca de renome mundial.O projeto do equilíbrio térmico razoável e as interferências elétricas não são afetados pelas interferências externas.

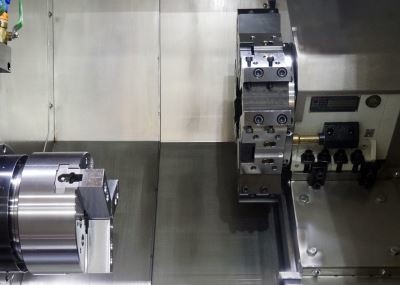

O fuso utiliza rolamentos de esferas angulares importados de Taiwan.O conjunto da parte da frente 3 e da parte traseira 2 garante a rigidez e a precisão de trabalho para a direcção axial e radial.A superfície de contacto do fuso e do armário é raspada. Assim, durante o funcionamento de alta velocidade do fuso, pode manter o fuso quieto, vibrações mínimas e boa dissipação de calor.
O eixo X,Z utiliza uma orientação linear com elevada rigidez ((Hiwin e PMI importados de Taiwan).baixa resistência e elevada rigidezO eixo x.Z utiliza parafusos de esferas de moagem de alta precisão C3.As duas extremidades do eixo usam o design de pretensão para garantir a precisão de trabalhoO movimento rápido é de 30 m/min. Assim, pode aumentar a eficiência do trabalho e diminuir o tempo de processamento.
A rotação da torreta é accionada por um servomotor. Pode girar em dois lados e escolher a ferramenta na distância mais curta, mudança rápida de ferramenta.
Dependendo dos materiais de processamento, pode escolher o transportador de chapas. A manutenção é simples para o corpo da máquina.O operador pode remover o chip efficientemente e manter o corpo da máquina limpo facilmente.
- Alimentação para banho de óleo
- Alimentação por correia transportadora com braço de balanço
- Braço mecânico
- Linha de produção flexível
