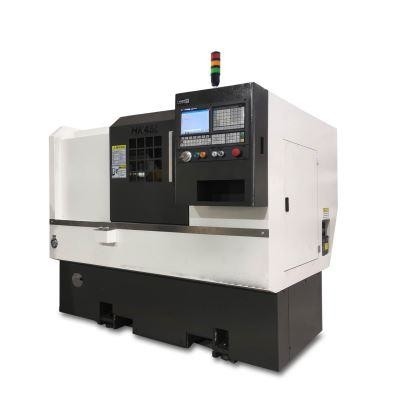

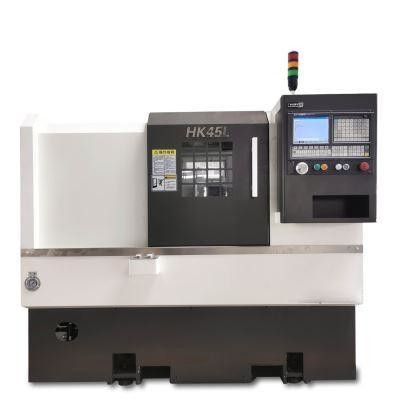

D300mm Mão de linha Tipo CNC Torno Máquinas ferramenta Post HK45L
Detalhes do produto
| Swing over bed: | d450mm | Max.turning diameter(disc type): | d300mm |
|---|---|---|---|
| Max.turning diameter(axle type): | d120mm | Max. machining length: | 270mm |
| The maximum bar through hole diameter: | d45mm | Effective travel for X-axis: | 720mm |
| Effective travel for Z-axis: | 300mm | Spindle nose: | A2-5 |
| Chuck and angling cylinder: | 6inch | Number of tool post: | 7 |
| Destacar |
Máquina de gerencio do torno do Cnc de D300mm,Torno industrial do metal do cargo da ferramenta,Tipo torno da fileira da faca do CNC |
||
Descrição do produto

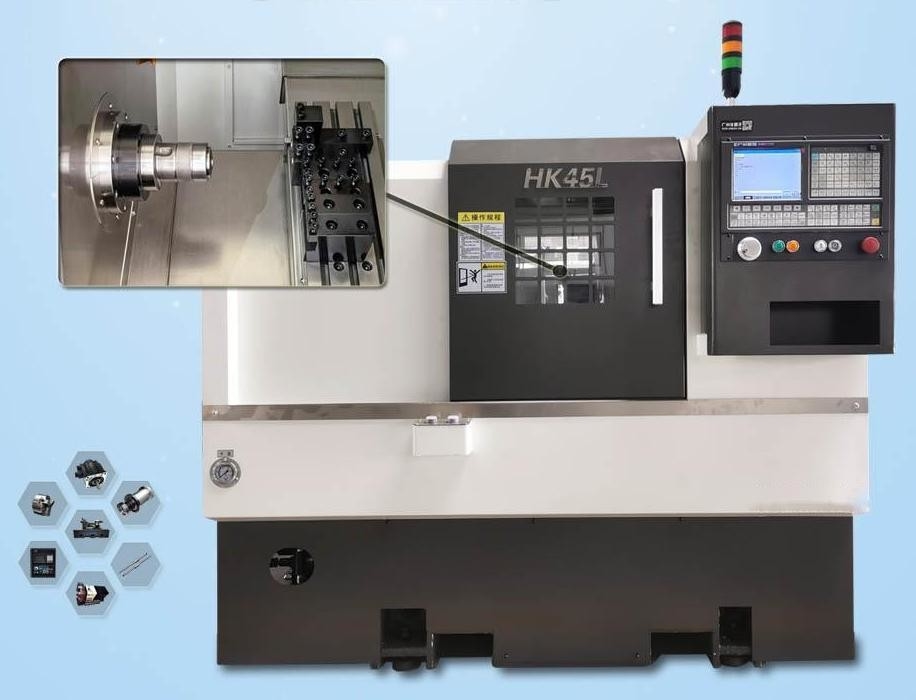

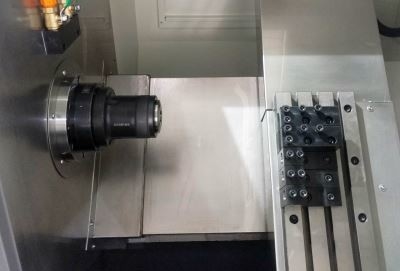

Torno CNC tipo linha de faca da série HK torno CNC tipo linha de faca HK45L é adequado para acabamento em lote de peças pequenas.e o corpo de deslizamento do repouso da ferramenta está organizado para realizar o processamento de torneamento. O torno ocupa uma área pequena, planeamento compacto; Adequado para grandes lotes, alta precisão de todos os tipos de eixo curto e processamento de peças de disco.Tornos CNC de linha de faca da série HK têm uma vantagem considerável em preço.
| Ponto | Modelo | HK45L |
|---|---|---|
| Intervalo de usinagem | Balança-te sobre a cama. | d450 mm |
| Diâmetro de rotação máximo (tipo de disco) | d300 mm | |
| Diâmetro de rotação máximo (tipo de eixo) | d120 mm | |
| Duração máxima de usinagem | 270 mm | |
| A barra máxima através do diâmetro do buraco | d45 mm | |
| Distância entre centros | / | |
| Traseira do eixo X/Z | Viagem efetiva para o eixo X | 720 mm |
| Viagem efetiva para o eixo Z | 300 mm | |
| Taxa de alimentação rápida dos eixos X e Z | 20 m/min | |
| Esquadrão de guia linear do eixo X,Z | 25/30 | |
| Diâmetro do parafuso de chumbo/ancho do eixo X,Z | 3210/3210 | |
| Servomotor para eixo X,Z | 7.5/7.5Nm | |
| Espinha | Nas do fuso | A2-5 |
| Diâmetro do buraco do fuso | d56 mm | |
| Velocidade máxima do fuso | 5000 rpm | |
| Potência do motor do fuso | 5.5kw | |
| Chaque e cilindro de pesca | 6 polegadas. | |
| Precisão de usinagem | Precisão de posicionamento do eixo X,Z | ± 0,006 mm |
| Precisão de Popeatability do eixo X,Z | ± 0,005 mm | |
| Aquecimento | Fio de cauda | / |
| Max. Viajar para a manga tailsrock | / | |
| Intervalo de pressão da cauda | / | |
| Modo de movimentação da cauda | / | |
| Ferramenta | Padrão da haste de ferramenta | 20*20 |
| Barra de ferramentas chata | d25 mm | |
| Número de postes de ferramentas | 7 | |
| Outros requisitos | Estrutura do leito | 45° de inclinação |
| Dimensão externa | Dimensão global (L*W*H) | 2030*1460*1590 |
| Peso da máquina | 2000 kg |
A estrutura do leito da máquina utiliza a formação de ferro fundido Meehanite de alta resistência e tem uma estrutura de leito inclinada de 45° com um projeto de equilíbrio térmico.Alta estabilidade e fácil de operar flexivelmente. Poderia realizar o processamento de torneamento de superfícies circulares internas e externas, superfícies cônicas, superfícies de areia, superfícies finais (filamentos do sistema de polegadas, filamentos métricos, filamentos e filamentos afiados), perfuração, reaming,perfurar um buraco e assim por dianteA máquina é adequada para o processamento em massa de peças de trabalho em oficina.
O leito de máquina utiliza um laser óptico de alta precisão para compensar a inclinação, garantindo o mesmo posicionamento preciso da peça de trabalho.
A linha de distribuição na caixa elétrica está em conformidade com o padrão de segurança CE. Os componentes elétricos utilizam uma marca de renome mundial.O projeto do equilíbrio térmico razoável e as interferências elétricas não são afetados pelas interferências externas.
O fuso utiliza rolamentos de esferas angulares importados de Taiwan.O conjunto da parte da frente 3 e da parte traseira 2 garante a rigidez e a precisão de trabalho para a direcção axial e radial.A superfície de contacto do fuso e do armário é raspada. Assim, durante o funcionamento de alta velocidade do fuso, pode manter o fuso quieto, vibrações mínimas e boa dissipação de calor.
O eixo X,Z utiliza uma orientação linear com elevada rigidez ((Hiwin e PMI importados de Taiwan).baixa resistência e elevada rigidezO eixo x.Z utiliza parafusos de esferas de moagem de alta precisão C3.As duas extremidades do eixo usam o design de pretensão para garantir a precisão de trabalhoO movimento rápido é de 30 m/min. Assim, pode aumentar a eficiência do trabalho e diminuir o tempo de processamento.
A rotação da torreta é accionada por um servomotor. Pode girar em dois lados e escolher a ferramenta na distância mais curta, mudança rápida de ferramenta.
Dependendo dos materiais de processamento, pode escolher o transportador de chapas. A manutenção é simples para o corpo da máquina.O operador pode remover o chip efficientemente e manter o corpo da máquina limpo facilmente.
- Alimentação para banho de óleo
- Alimentação por correia transportadora com braço de balanço
- Braço mecânico
- Linha de produção flexível
Transportador de fitas
Alimentação para banho de óleo
Alimentação por correia transportadora com braço de balanço
Braço mecânico
Retrovisor de potência
Q1: Como posso obter uma cotação?
A: Deixe uma mensagem com as suas exigências de compra e responderemos o mais rápido possível.
Q2: Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?
R: Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.
Q3: Quais são os seus termos de garantia?
R: Forneceremos um substituto para as peças que se revelarem defeituosas por um período de 12 meses, a partir da data de embarque da máquina.
P4: Por que escolher a sua empresa?
R: Os produtos do desenvolvimento, projeto, fabrico, montagem de todo o processo de produção são realizados entre fábricas com uma cadeia de produção completa que é a sua garantia mais confiável.E a maioria das marcas CNC pode ser escolhido como as necessidades dos usuários.
P5: Os acessórios normalizados estão incluídos no preço?
R: Sim, todos os nossos preços incluem os acessórios padrão listados.
P6: A sua empresa pode enviar o pessoal técnico para a nossa empresa e dirigir os nossos trabalhadores para o exterior?
R: Podemos fornecer este tipo de serviço. Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos atempadamente para instalar de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.
Q7: Como posso escolher as máquinas mais adequadas?
A: Por favor, liste suas especificações ou os desenhos dos produtos, vamos escolher as máquinas mais adequadas para você.
P8: Quais são os principais produtos da sua empresa?
R: Nós nos especializamos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Lathe convencional, máquina de perfuração, máquina de perfuração radial, e assim por diante.
P9: Quais são os termos de pagamento?
A: T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição. Carta de crédito irrevocavel à vista
