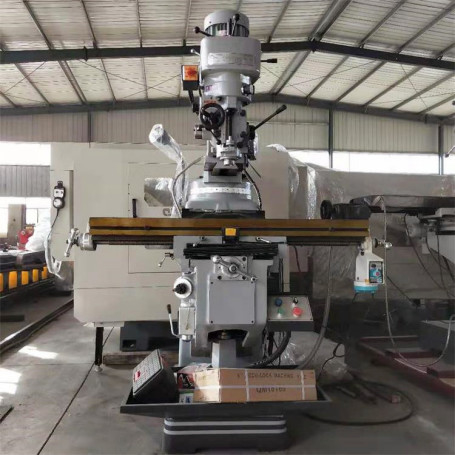

Tipo cabeça vertical universal do joelho M5 da torreta da máquina de trituração da torreta
Detalhes do produto
| Nome do produto: | Máquina de trituração da torreta M5 | Curso da linha central de X: | 840mm |
|---|---|---|---|
| Curso da linha central de Y: | 330mm | Curso da linha central de Z: | 380mm |
| Tamanho da tabela: | 1370*330mm | Atarraxamento do furo do eixo: | Suporte: R8/NT30 NT40 horizontal |
| Escala de velocidade do eixo: | 66-4540r/min | Curso do eixo:: | 127mm |
| Peso: | 1550kg | Dimensões: | 1800*1680*2190mm |
| Destacar |
Tipo máquina do joelho de trituração da torreta,Cabeça vertical da máquina de trituração da torreta,Moinho universal M5 da torreta do CNC |
||
Descrição do produto
Da cabeça vertical da torreta da máquina de trituração M5 da torreta máquina de trituração horizontal de Mini Universal Turret Milling Machine
Características da máquina da parte I
1. A máquina é compacta na estrutura, pequena em tamanho e altamente na flexibilidade. A cabeça de trituração pode girar ao redor 90° e para a frente e para trás 45°.
2. A máquina adota a carcaça de primeira qualidade de Mihanna, com estrutura forte, nenhuma deformação e boa estabilidade. O eixo principal é feito da liga do cromo-molibdênio, finamente terra após ter moderado e ter moderado o tratamento térmico, combinado com os rolamentos de esferas do chanfro da categoria da precisão, com força de corte forte e precisão excelente.
3. A porca da base do dente do canto da três-linha central é feita do bronze de fósforo avançado (PBC-2), com boa resistência de desgaste e vida útil longa.
4. Os slideways da linha central de X e de Y são unidos com as folhas do desgaste de Turcite-B, que são taxa fácil de operar, baixa do desgaste e bens.
5. Após extinguir e endurecer-se, a tabela de trabalho é finamente à terra, que não é fácil de vestir.
6. Equipado com a bomba de óleo manual, a lubrificação centralizada do worktable e a plataforma de levantamento.
7. Equipado com a caixa e o controlador elétricos melhorados, com 24V, 110V, soquete da saída 220V.
8. O dispositivo pneumático do espeto pode ser selecionado realizar a mudança em 2 segundos, eficiência elevada da ferramenta, rápido e seguro.
Especificação técnica & dados principais da parte II
| Artigo | Parameter/M5 |
| Curso da linha central de X | 840mm |
| Curso da linha central de Y | 330mm |
| Curso da linha central de Z | 380mm |
| Tamanho da tabela: | 1370*330mm |
| Atarraxamento do furo do eixo | Suporte: R8/NT30 NT40 horizontal |
| Escala de velocidade do eixo | 66-4540r/min |
| Distância entre a cara da extremidade do eixo e o worktable | 0-450mm |
| Curso do eixo: | 127mm |
| Velocidade do eixo | Suporte: 16 velocidades, horizontais: 12 velocidades |
| Alimentação do eixo: | 0.076/0.003" 0.038/0.0015" 0.203/0.008" |
| Eixo de baixa velocidade (R /min) | 66,110,175,270,550,930,1460,2270 |
| Alta velocidade do eixo (R /min) | 132,220,350,540,1100,1860,2920,4540 |
| Incline o ângulo da cabeça de trituração vertical: |
° 45 antes, - ° 45 em seguida direito de 90 °, - esquerda de 90 ° |
| T-entalhe (largura * número de entalhes * passo) | 16*3*65 milímetro |
| Tensão (v)/frequência (hertz) | 380/50 |
| Motor principal | Suporte: 5HP/3.75KW horizontal: 3KW |
| Motor refrigerando | 1/8HP/45W |
| Carga máxima do worktable | 500KG |
| Peso | 1550KG |
| Dimensões: | 1800*1680*2190mm |
Lista da parte III de acessórios
| NÃO. | Nome | Qty |
| 1 | Caixa de ferramentas | 1 |
| 2 | Barra da tração | 1 |
| 3 | Manivela de levantamento | 1 |
| 4 | Roda de mão | 1 |
| 5 | Punho da alimentação | 1 |
| 6 | Chave inglesa deslocada dobro do anel | 1 |
| 7 | Potenciômetro plástico do óleo | 1 |
| 8 | Chave de fenda entalhada | 1 |
| 9 | Chave do hexágono (métrica) | 1 |
| 10 | Instruções | 1 |
| 11 | Certificado | 1 |
Acessórios opcionais da parte IV
| NÃO. | Nome | Observações |
| 1 | 2 linha central DRO | |
| 2 | Alimentador automático da ferramenta | |
| 3 | torno da máquina de 6 polegadas | |
| 4 | Placa de imprensa e mandril de trituração |
Serviço pós-venda da parte V
1. O serviço online do suporte laboral forneceu.
2. o serviço de arquivos técnico forneceu.
3. o vídeo da operação de máquina forneceu.
4. o serviço de formação no local forneceu.
5.Spare as peças substituição e serviço de reparações forneceram.
6. Se você precisa de desenvolver produtos com sua própria especificação, nós podemos ajudá-lo a trabalhá-la para fora.
7. sempre para ser honesto, nunca mentira ao cliente, e nunca declare que qualquer coisa que nós não temos.
