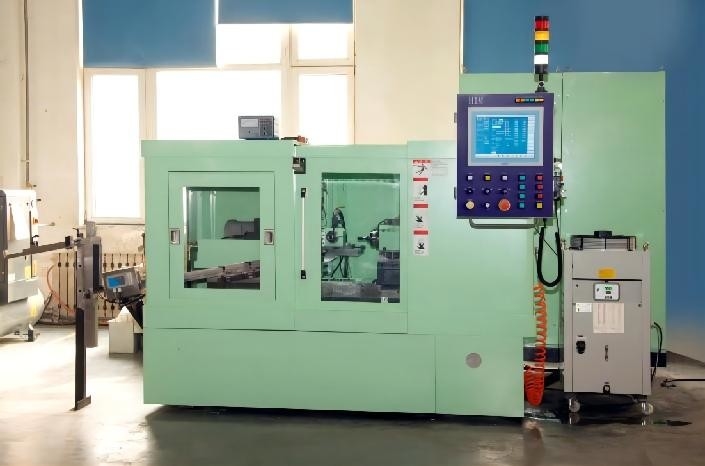

Máquina de moedura interna de alta velocidade HMN-110 do CNC com a roda de moedura do CBN
Detalhes do produto
| Nome do produto: | Máquina de moedura interna do CNC HMN-110 | Método de moedura: | Moedura de oscilação do CNC |
|---|---|---|---|
| Vestindo o método: | Molho do rolo do diamante | Altura do centro da parte do trabalho: | 1113 milímetros |
| Velocidade de gerencio do eixo: | 220~1300 r/min | Velocidade de gerencio da roda de moedura: | 100~60000 r/min |
| Max.stroke da linha central de Z: | 400 milímetros | Velocidade de rotação do motor da linha central de Z: | 15~2000 r/min |
| Precisão dimensional: | ≤0.002 milímetro | Peso da máquina: | 6000 quilogramas |
| Destacar |
Máquina de moedura interna do CNC do CBN,Máquina de moedura interna de alta velocidade do CNC,Máquina de moedura HMN-110 de alta velocidade |
||
Descrição do produto

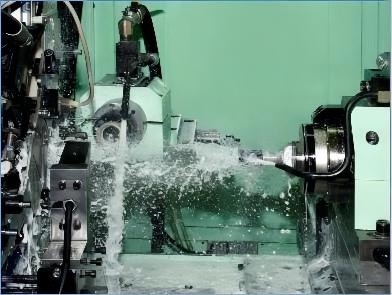

Moedura de alta velocidade interna da roda de moedura do CBN da máquina de moedura do CNC HMN-110

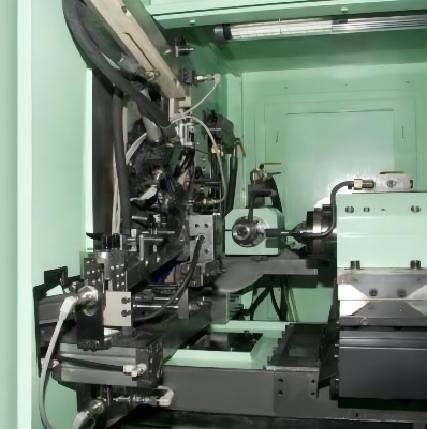

Mim princípio de trabalho:
O moedor interno centerless do CNC adota o fulcro dobro e o mandril eletromagnético para apertar e posicionar. O método de processamento adota a moedura de oscilação do controle numérico. O worktable é composto de dois machados, X e Z, ambo são conduzidos por um servo motor através de um parafuso da bola. A linha central da roda de moedura é ficada situada acima do worktable, e a linha central do workpiece e a linha central da correção são fixadas.
II parâmetro técnico
| Artigo | Especificações ou parâmetros | Unidade |
| Método de moedura | Moedura de oscilação do CNC | |
| Tipo de roda de moedura | Roda de moedura do CBN | |
| Parte do trabalho que aperta o método | Pivô dobro + mandril eletromagnético | |
| Vestindo o método | Molho do rolo do diamante | |
| Diâmetro exterior de moedura da parte do trabalho | De acordo com exigências de cliente | milímetro |
| Diâmetro interno de moedura da parte do trabalho | De acordo com exigências de cliente | milímetro |
| Altura da parte de moedura do trabalho | De acordo com exigências de cliente | milímetro |
| Altura do centro da parte do trabalho | 1113 | milímetro |
| Velocidade de gerencio do eixo | 220~1300 | r/min |
| Ângulo da rotação da caixa do eixo | ±60 | ° |
| Velocidade de gerencio da roda de moedura | 100~60000 | r/min |
| Max.stroke da linha central de Z | 400 | milímetro |
| Velocidade móvel da linha central de Z | 0.2~333330 | μm/s |
| Velocidade de rotação do motor da linha central de Z | 15~2000 | r/min |
| amplitude da oscilação do motor da Z-linha central | 0~25 | milímetro |
| tempos da oscilação da Z-linha central | onda de seno 0~520 | épocas |
| Movimento da linha central x (lado dianteiro) | 110 | milímetro |
| Movimento da linha central x (lado inverso) | 10 | milímetro |
| Velocidade móvel da linha central x | 0.4~333330 | Φμm/s |
| Ocupação do espaço da máquina | 3680*2730*2410 | milímetro |
| Peso da máquina | 6000 | quilograma |
| Precisão dimensional | ≤0.002 | milímetro |
| Redondeza | ≤0.002 | milímetro |
| Cylindricity | ≤0.002 | milímetro |
III campo da aplicação
1. Apropriado para a moedura de vários workpieces de compressores do condicionamento de ar
2. Usado na moedura de vários workpieces na indústria de processamento de carregamento
3. Processamento e moedura das várias peças de automóvel
4. Moedura da vária elevada precisão, peças do espaço aéreo da ultra-alto-precisão e do navio através dos furos, furos cegos, furos da etapa, cones, e caras da extremidade.
IV exemplo de moedura----pistão
Descrição do exemplo
| Artigo | Nome ou exigência |
| cliente | Empresa do compressor do condicionamento de ar |
| Nome da parte do trabalho | Pistão do compressor do condicionamento de ar |
| Material da parte do trabalho | Ferro fundido da liga de NiCrMo |
| Dureza da parte do trabalho | HRC45-50 |
| Permissão fazendo à máquina | Φ0.27mm |
| Redondeza | 2μm |
| Cylindricity | 2μm |
| Retidão | 1.5μm |
| Onda | 1.3μm |
| Aspereza | Rz1.6 |
| Estabilidade dimensional | Acima de CPk1.33 (tolerância ±3μm) |
| Processar bateu | 30s |
| Vestindo o ciclo | 50 partes |
| Finalidade da otimização | Prove conseguir o desempenho de produtos similares importados |
Resultados comparativos
| Artigo | Equipamento importado | Nosso equipamento |
| Redondeza | 0.82μm | 0.74μm |
| Cylindricity | 0.7μm | 0.6μm |
| Retidão | 0.87μm | 0.64μm |
| Onda | 0.8μm | 0.7μm |
| Aspereza | Rz1.2 | Rz1.2 |
| Estabilidade dimensional | Cpk1.69 | Cpk2.3 |
| Processar bateu | 28s | 27.45s |
Destaques do produto
