Lugar de origem:
China
Certificação:
ISO CE
Número do modelo:
TK6513/TKP6513
Vídeo
Vídeo

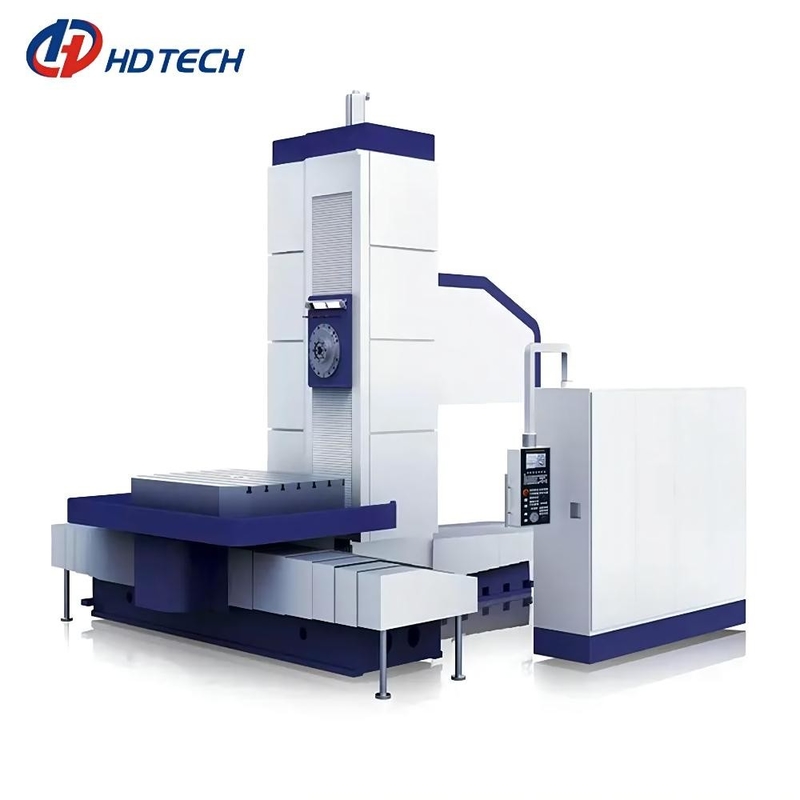

Trituração horizontal do CNC TK6513/TKP6513 e máquina aborrecida para o corte do metal
Aplicação do produto
A trituração horizontal da plaina do CNC TK6513 e a máquina aborrecida são uma das máquina ferramenta as mais versáteis. É uma das máquina ferramenta as mais extensivas. Seu desempenho de trabalho é principalmente furando e moendo. Pode igualmente ser furado, alargado e furar.
O processamento de vários processos tais como o plano é especialmente apropriado para processar partes em forma de caixa com estrutura porosa e exigências precisas do passo.
Parâmetro técnico
| Artigo | Unidade | TK6513 | TKP6513 | |

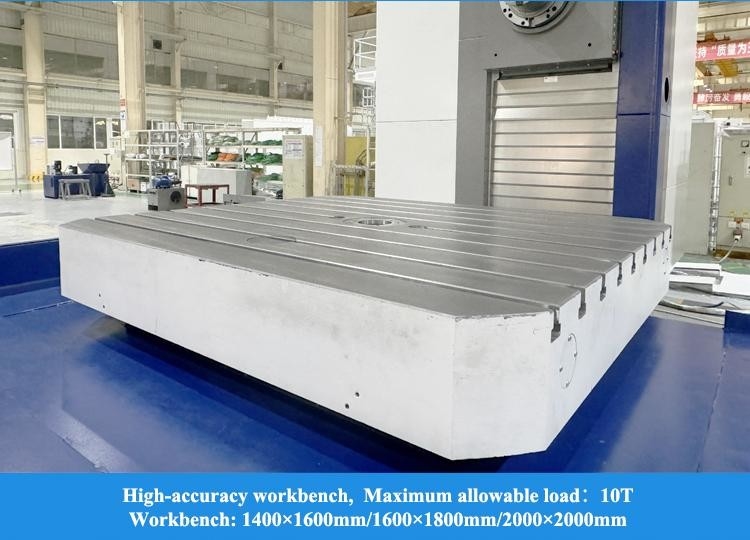

| Tamanho do Worktable | milímetro | 1400x1600 (1600x1800) | 1400x1600 (1600x1800) | |
| Max.load na tabela | quilograma | 10000 | 10000 | |
| T-entalhe do Worktable | milímetro x n | 28x9 | 28x9 | |

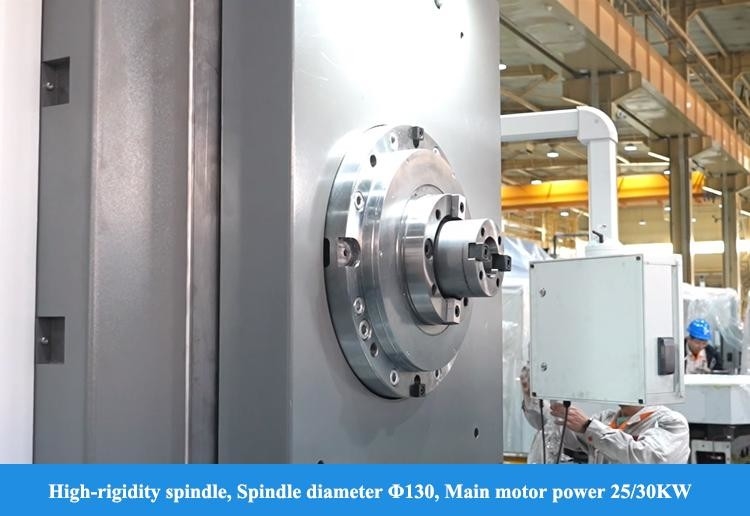

| Diâmetro do eixo | milímetro | Ø130 | Ø130 | |
| Atarraxamento do eixo | — | ISO 7: 24 No.50 | 7:24 No.50 do ISO | |
| Velocidade do eixo | r/min | 10-2000 (10-3000) | 10-2000 | |
| Max.torque do eixo | Nanômetro | 2500/3000 | 2500/3000 | |
| Distância do centro do eixo para apresentar a superfície | milímetro | 10-1700 | 10-1700 | |
| Distância mínima da extremidade do eixo ao centro do worktable | milímetro | 850(posição zero do eixo) | 850(posição zero do eixo) | |
| Curso transversal do worktable X | milímetro | 2000 (3000/3500/4000) | 2000 (3000/3500/4000) | |
| Curso vertical da caixa Y do eixo | milímetro | 1600 (2000/2500/3000) | 1600 (2000/2500/3000) | |
| Curso longitudinal Z da coluna | milímetro | 1600(2000) | 1600(2000) | |
| Curso W do eixo | milímetro | 800 | 800 | |
| Curso do Ram V | milímetro | - | - | |
| Curso giratório liso U do slider da placa | milímetro | - | 200(300) | |
| Rotação B da tabela | ° | 0.001x360 | 0.001x360 | |
| Velocidade de alimentação | X, Y, Z | mm/min | 1-6000 | 1-6000 |
| W, U | mm/min | W: 1-3000 | W: 1-3000 U: 1-3000 | |
| B | r/min | 0-1 | 0-1 | |
| Velocidade transversal rápida | X, Y, Z | m/min | 9 | 9 |
| W, U | m/min | 3 | 3 | |
| B | r/min | 1 | 1 | |

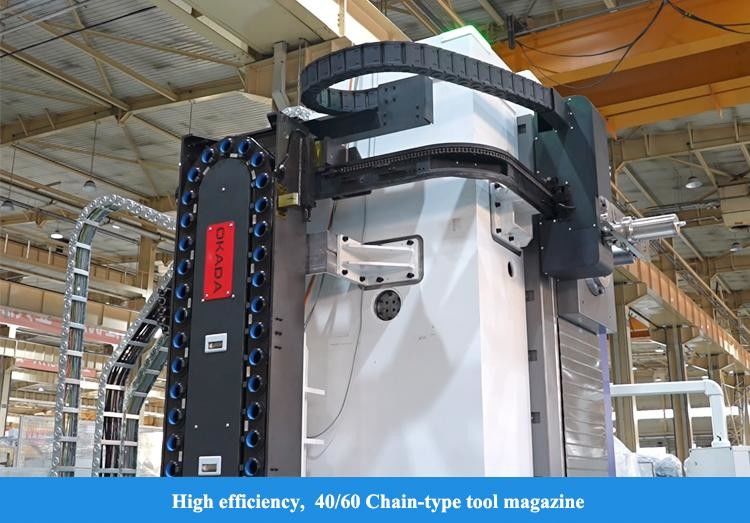

| Dispositivo em mudança da ferramenta automática | Capacidade do compartimento da ferramenta/método mudança da ferramenta | parte | 40 (60 opcionais)/ponto fixo | 40 (60 opcionais)/ponto fixo |
| Especificações do suporte de ferramenta | — | ISO 7: 24 JT50 (BT50/CAT50) | ISO 7: 24 JT50 (BT50/CAT50) | |
| Max.weight da ferramenta | quilograma | 25 | 25 | |
| Comprimento/diâmetro de Max.tool | milímetro | 400/Ø125 | 400/Ø125 | |
| Tempo da mudança da ferramenta | S | 15 | 15 | |
| Max.diameter da ferramenta vazia adjacente | milímetro | Ø250 | Ø250 | |
| Especificações do suporte de ferramenta | — | 7:24 JT50 DO ISO | 7:24 JT50 DO ISO | |
| Padrão do prego da tração | 一 | LDA-50 | LDA-50 | |
| poder do motor principal | quilowatt | 25/30 (continuous/30min) | 25/30 (continuous/30min) | |
| posicionando a precisão | X, Y, Z | milímetro | X, Y, Z: 0,02; W: 0,02 | X, Y, Z: 0,02; W: 0,02; U: 0,032 |
| B (4x90°) | “ | 10" (6") | 10" (6") | |
| Repita o posicionamento da precisão | X, Y, Z | milímetro | X, Y, Z: 0,013; W: 0,018 | X, Y, Z: 0,013; W, U: 0,018 |
| B | ” | 7" | 7" | |
| Capacidade total elétrica | kVA | 85 | 85 | |
| Dimensões totais (L*W*H) | milímetro | 6700x7800x4400 | 6700x7800x4400 | |

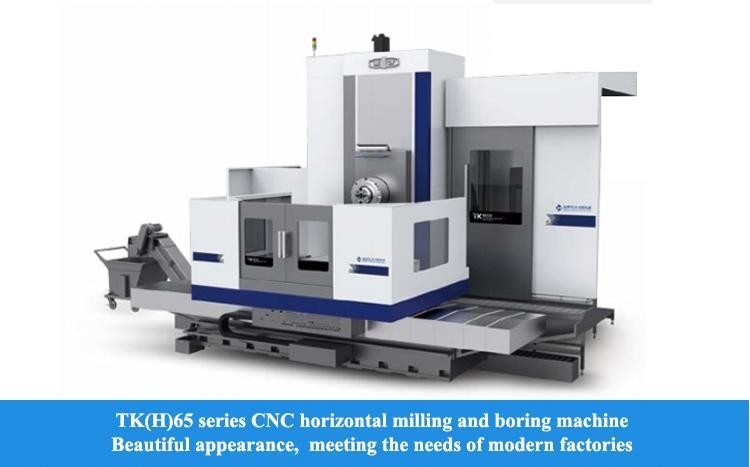

Configuração de máquina da série do TK
Configuração padrão:
Raspagem do círculo da linha central de B
Cada proteção do trilho de guia da linha central
Transporte de microplaqueta da corrente (espiral de TK6511B)
Dispositivo centralizado da lubrificação para a máquina-instrumento
Bandeja da água da bancada
Pedal do pé
Frio externo

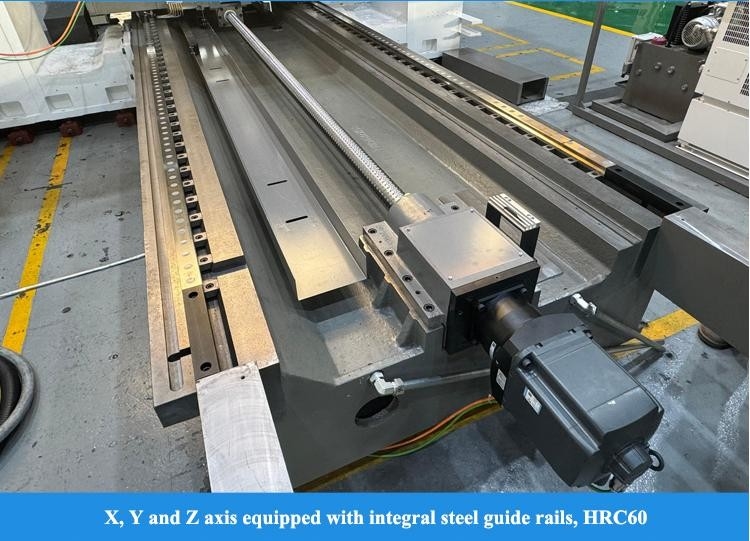

Parafuso movimentador importado, eixo que carrega, elemento de rolamento
Sopro do eixo

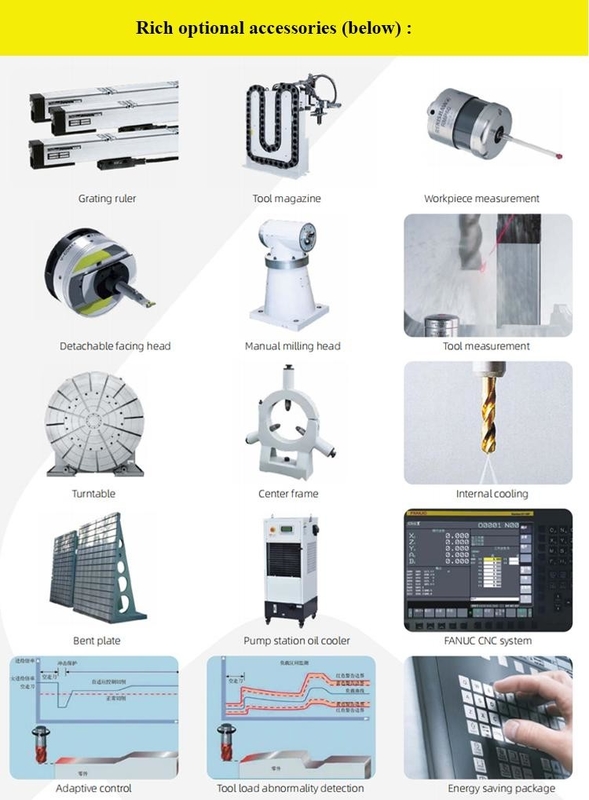

Configuração opcional:
Proteção da área da bancada (porta deslizante/tipo de encaixe)
Régua de raspagem de X/Y/Z
Refrigerar interno
Transporte de microplaqueta da corrente (TK6511B únicos)
Cabeça de trituração acessória
arma de água

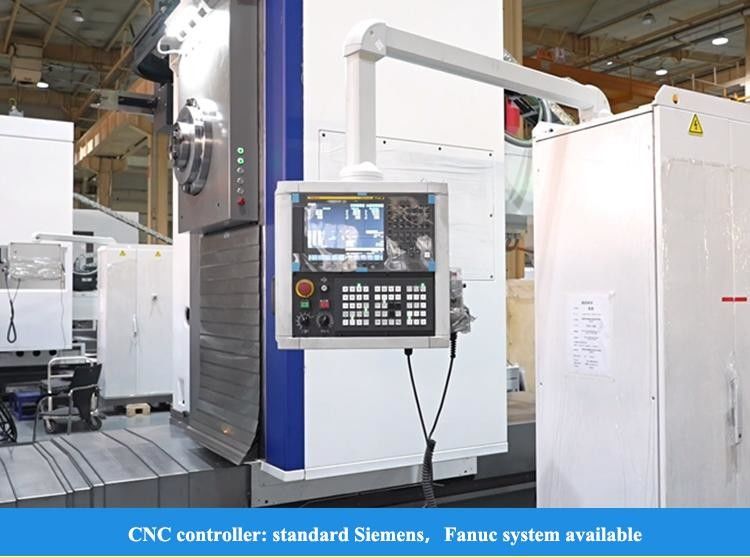

FANUC 31i
pistola pneumática
Refrigerador de óleo da estação de bomba, refrigerador de óleo do headstock
Plataforma giratória vertical
Proteção da armadura da coluna
Proteção da cerca
Aplicação do campo
Amplamente utilizado na aviação, no espaço aéreo, na construção naval, no transporte, nas estradas de ferro, na indústria militar, na energia, nas energias eólicas, em potência nuclear, em resistente, metalurgia, mineração, maquinaria de construção, maquinaria petroquímica, de motor a combustão interna, bombas de água e outras indústrias de processamento gerais da maquinaria. É uma caixa de processamento, o equipamento primeiro-selecionado chave para grandes e partes de tamanho médio tais como os alojamentos e as bases.
Processamento da caixa Peças da máquina escavadora Processamento da placa do molde
