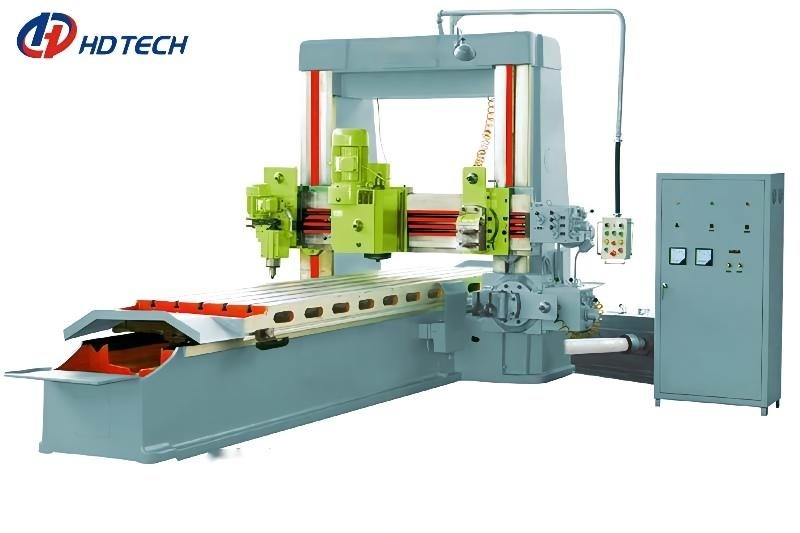

Plaina padrão horizontal da coluna do dobro da máquina de trituração 51000N BXM20-3 BXM20-4
Detalhes do produto
| Nome do produto: | Máquina detrituração da coluna dobro padrão de BXM20-3 BXM20-4 | A distância de centro do guideway da cama da máquina: | 800/900 de milímetro |
|---|---|---|---|
| Largura do guideway do feixe: | 500/600 de milímetro | Comprimento máximo do trabalho: | 3000/4000/6000/8000/10000/12000/14000/16000 de milímetro |
| Largura máxima do trabalho: | 1600/1800/2000/2200 de milímetro | Altura máxima do trabalho: | 1200/1500 de milímetro |
| Largura do worktable: | 1400/1600/1800 de milímetro | Peso máximo do trabalho: | 14-29/16-31t |
| Puxando a força da cremalheira do worktable: | 51000/88000N | Velocidade móvel do worktable: | 30-40000 escala de velocidade continuamente variável (mm/min) |
| Alimentação horizontal da cabeça vertical do planejador (pelo curso): | 0.2-25, escala de velocidade continuamente variável (mm/pt) | Alimentação vertical da cabeça mais plana vertical (pelo curso): | escala de velocidade 0.2-20-continuously variável (mm/pt) |
| Destacar |
Máquina de trituração BXM20-3 padrão,máquina de trituração 51000N padrão,Máquina de trituração BXM20-4 horizontal |
||
Descrição do produto
Máquina detrituração da coluna dobro padrão de BXM20-3 BXM20-4
Introdução da máquina
transmisson do worktable 1.The: cremalheira do worktable 50 graus, dente helicoidal, entrada de poder helicoidal do eixo. A caixa de engrenagens principais está 2 a uma velocidade da engrenagem 4, a velocidade do worktable é continuamente variável.
travamento 2.Beam: bloqueios de levantamento do feixe com seu travamento, travamento automático mecânico.
a alimentação 3.The da cabeça vertical da plaina e da cabeça mais plana lateral é continuamente variável.
4.The as peças básicas das máquina ferramenta todo casted, são processadas e montadas na casa. O material de moldação é o ferro fundido de alta qualidade HT250 que removeu claramente o esforço de moldação completamente pelo processo de recozimento e pelo processo vibratório. Todos os guideways da cama e a coluna e o feixe foram frequência supersônico extinguiram.
5.Accessories podia ser equipado de acordo com o pedido dos clientes; a configuração de máquina pode ser personalizada.
Parâmetros técnicos principais
| Modelo de máquina | BXM20-1 | BXM20-2 | BXM20-3 | BXM20-4 | |
| A distância de centro do guideway da cama da máquina | milímetro | 600 | 700 | 800 | 900 |
| O ot da largura irradia o guideway | milímetro | 420 | 500 | 500 | 600 |
| Comprimento máximo do trabalho | milímetro | 3000, 4000, 6000, 8000, 10000,12000 |
3000, 4000, 6000, 8000, 10000,12000 |
3000, 4000, 6000, 8000, 10000,12000 |
3000, 4000, 6000, 8000, 10000,12000 14000,16000 |
| Largura máxima do trabalho | milímetro | 1300, 1600 | 1600, 1800,2000 | 1600, 1800, 2000 | 2000, 2200 |
| Altura máxima do trabalho | milímetro | 1200, 1500 | 1200, 1500 | 1200, 1500 | 1500 |
| Largura do worktable | milímetro | 1300 | 1400, 1600 | 1400, 1600 | 1600, 1800 |
| Peso máximo do trabalho | t | 10-18 | 12-27 | 14-29 | 16-31 |
| varie conforme a especificação e o modelo diferentes | |||||
| Puxando a força da cremalheira do worktable | N | 40000 | 51000 | 51000 | 88000 |
| Tamanho máximo da barra da ferramenta | milímetro | 40x40 | 50x50 | 50x50 | 60x60 |
| Velocidade móvel do worktable | mm/min | 30-40000 escala de velocidade continuamente variável | |||
| Alimentação horizontal da cabeça vertical do planejador (pelo curso) |
(mm/pt) | 0.2-25 escalas de velocidade continuamente variáveis | |||
| Alimentação vertical da cabeça mais plana vertical (pelo curso) |
(mm/pt) | 0.2-20 escalas de velocidade continuamente variáveis | |||
| Alimentação principal do planejador lateral (pelo curso) | (mm/pt) | 0.2-6 escalas de velocidade continuamente variáveis | |||
| Configuração padrão | Uma cabeça vertical da plaina, uma cabeça de trituração vertical, cabeças bilaterais da plaina e uma cabeça de moedura vertical. (O accessoriescan variam conforme o pedido) | ||||
| Elevando a velocidade do feixe | mm/min | 300 | |||
| Poder ou motor principal | quilowatt | 15,22,30, 37,45,55 Equipamento com o poder diferente do motor de acordo com a especificação e o tipo diferentes |
|||
| Dimensão total (L*W*H) | (L) milímetro | 7400 | 7500 | 7500 | 7500 |
| (W) milímetro | 3000 | 3300 | 3400 | 4400 | |
| (H) milímetro | 3000 | 3100 | 3100 | 3500 | |
