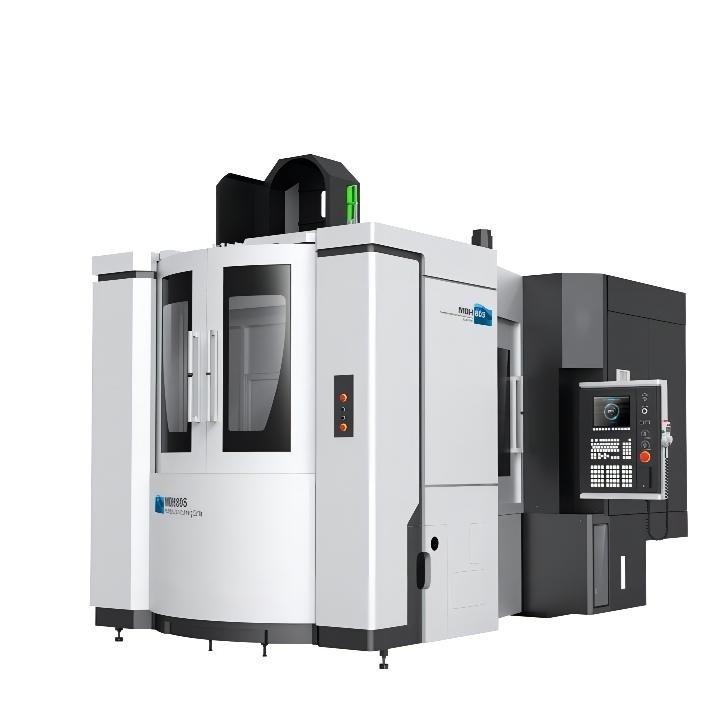

Das páletes dobro de alta velocidade automáticas dos centros fazendo à máquina de MDH80S centro fazendo à máquina horizontal
Apresentação do produto
O centro fazendo à máquina horizontal da série de MDH é um centro fazendo à máquina horizontal de grande eficacia e da precisão desenvolvido e produzido por nossa empresa. É amplamente utilizado nas peças, partes do corpo, peças do escudo, peças especial-dadas forma que processam, e as peças podem estar completas automaticamente apertado o processo da multi-etapa de trituração quatro-tomada partido, de furar, de furar, de expandir, de alargar, e de bater.
| Configurações padrão | Configurações opcionais |
| • Eixo interno de duas velocidades da transmissão | •Plataforma giratória BRILHANTE do CNC |
| • Sistema de refrigeração da cavidade do parafuso | • Pulverize refrigerar |
| •Sistema automático da mudança da ferramenta | •Unidade refrigerando de alta pressão |
| • Transporte de microplaqueta do parafuso (ambos os lados) | • Dispositivo refrigerando do eixo |
| •Sistema de lubrificação automático (eixo) | •Dispositivo de controle termostático do armário elétrico |
| • Batida rígida | • Transporte de microplaqueta de levantamento |
| •Permutador de calor elétrico do armário | •Régua de raspagem |
| • Dispositivo refrigerando do eixo | •Dispositivo de sem energia M30 automático |
| •Tampa protetora fechado | |
| • Sistema de transmissão de dados RS-232 |
Parâmetros técnicos principais
| Modelo do produto | Unidade | MDH65 | MDH65A | MDH80S |
| Tamanho do Worktable (L*W) | milímetro | 630X630 | 630X630 | 800X800 |
| Pálete de No.of | 2 | Única tabela | 2 | |
| Tipo da tabela | O TI opta: BRILHANTE | |||
| Índice da tabela | A TI (1° X360°) BRILHANTE (0.001° X360°) |
|||
| Tabela que posiciona o tempo | S | 1,7 (90°) | ||
| Tempo em mudança da pálete | S | 12 | — | 12 |
| Carga máxima da tabela | Quilograma | 1300 | ||
| Curso de X/Y/Z-axis | milímetro | 1050/900/900 | 1050/900/800 | |
| Tipo da maneira do guia da linha central de X/Y/Z | Guideway linear do rolo | |||
| Distância da superfície da tabela para alongar o centro | milímetro | 80-980 | ||
| Distância do nariz do eixo a apresentar | milímetro | 200-1100 | 300-1100 | |
| Travessia rápida da linha central de X/Y/Z | m/min | 54 | ||
| Cortando a taxa de alimentação | 1-20000 | |||
| Atarraxamento do eixo | No.50 (7:24) | |||
| Velocidade máxima do eixo | RPM | 8000 (eixo do motor) Optar: 12000 (eixo do motor) Optar: 6000 (caixa de engrenagens) |
||
| Poder do motor do eixo (Minuto Continueous/30) |
quilowatt | 8000rpm: 18.5/22 12000rpm: 25/30 6000rpm: 22/26 |
||
| Capacidade do compartimento da ferramenta | T | 40 (optar: 60/80/120) | ||
| Tipo da pata da ferramenta | BT50 | |||
| Comprimento máximo da ferramenta | milímetro | 500 | ||
| Peso máximo da ferramenta | Quilograma | 25 | ||
| Diâmetro máximo da ferramenta (w/oadjacenttools) | milímetro | Ø115 (Ø270) | ||
| Utilize ferramentas o tempo em mudança (os T-T) | 2 | |||
| Linha central de X/Y/Z que posiciona a precisão | 0,01 | |||
| Precisão da repetibilidade da linha central de X/Y/Z | 0,006 | |||
| Controlador do CNC | FANUC 3li | |||
| Dimensões da máquina (LXWXH) | milímetro | 5145X3342X3355 | 5100X3342X3350 | 5145X3342X3350 |
| Peso da máquina | Quilograma | 18000 | 16500 | 18000 |
Características do produto
(1) elevada precisão -- o parafuso da coordenada de X, de Y e de Z da máquina-instrumento adota toda a tecnologia refrigerando oca avançada, que controla eficazmente a deformação do calor em processo da máquina-instrumento que processa e melhora a precisão fazendo à máquina da máquina-instrumento. Além, a máquina-instrumento tem a função da compensação de temperatura. O sensor de temperatura é instalado na posição principal do corpo de máquina, e a precisão da máquina-instrumento é realizada analisando e compensando a posição coordenada do sistema do CNC.
(2) alta velocidade -- o eixo da máquina adota a estrutura motorizada do eixo, com uma velocidade máxima de 12000rpm e das mudanças de duas velocidades internas, que podem cumprir as exigências do corte de baixa velocidade e de fazer à máquina de alta velocidade; X, Y, dos usos coordenados do guia de Z três guia de rolamento linear rígido alto, seu mover-se rápido a acelerar para 60m/min; A máquina adota o mecanismo em mudança da ferramenta do enlace (tempo em mudança da ferramenta: 2 segundos). Os parâmetros acima estão no nível principal doméstico e no nível avançado internacional.
(3) rigidez alta - a peça principal da máquina-instrumento é feita toda da carcaça de areia da resina, o corpo da cama é uma carcaça integral, e a coluna, a tabela da corrediça e o movimento da bancada nele. O manipulador do armazenamento da tabela e da faca da troca é fixado no corpo da cama para assegurar a rigidez total da máquina-instrumento. Além, a estrutura da máquina-instrumento é uma análise de elemento finito direta mais razoável no processo de projeto.
Exposição
FAQ
1. Podemos nós pagar por L/C ou por outro?
Sim, você pode fazer o pagamento por T/T, por L/C etc.
2. Que é seus termos do pagamento?
sinal de 30% após o contrato, e pagamento de 70% antes da expedição, Meanwhite pode ser discutido de acordo com sua situação.
3. Que é seu prazo de entrega?
A entrega depende das máquinas diferentes com configurações diferentes. Contacte-nos por favor para confirmá-la é dentro conservado em estoque ou não.
4. Você tem o certificado do CE?
Sim, nós temos a certificação do CE, qualidade da máquina somos garantidos.
5. Que é o período de garantia?
O período de garantia é 12 meses gerais após a data de B/L. Durante o período de garantia, nós forneceremos as peças de substituição livres (EXW) que são fáceis danificadas.
6. Pode você enviar o coordenador a nossa empresa?
Quando a máquina chega o destino, nós oportunos enviamos coordenadores para instalar a máquina de acordo com a programação do comprador, o comprador carregaremos todas as despesas.
