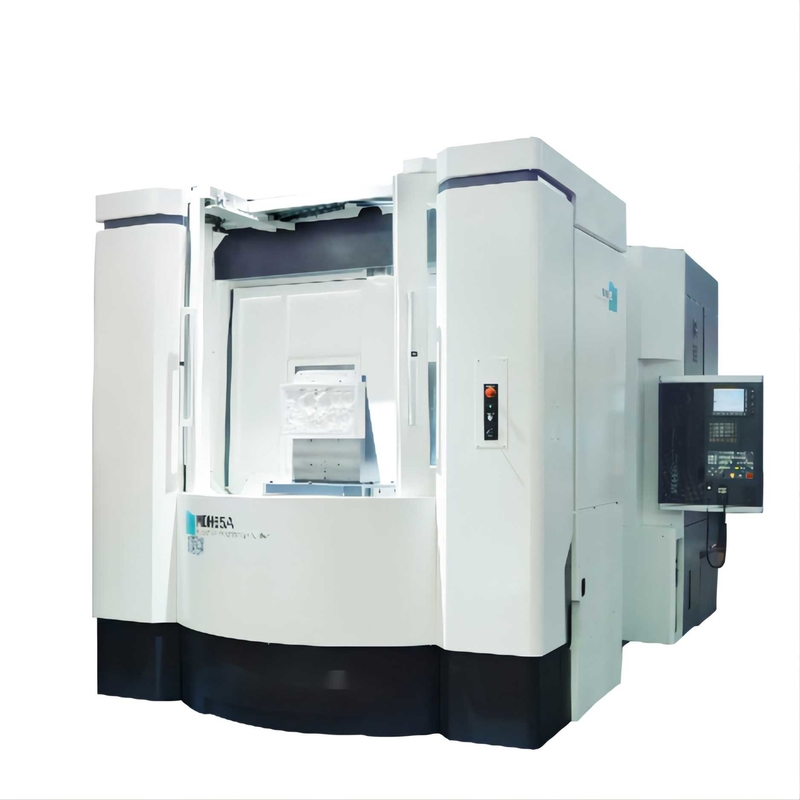

Centros fazendo à máquina horizontais de alta velocidade única tabela de 630 x de 630mm MDH65A
Detalhes do produto
| Nome do produto: | Centro fazendo à máquina horizontal da única tabela de MDH65A | Tamanho do Worktable: | 630×630 milímetro |
|---|---|---|---|
| No. da pálete: | única tabela | Carga de Max.table: | 1300kg |
| Distância da superfície da tabela para alongar o centro: | 80-980mm | Distância do nariz do eixo a apresentar: | 200~1100mm |
| Curso de X/Y/Z: | 1050/900/900 de milímetro | L×W×H: | 5100*3342*3350mm |
| Destacar |
Centros fazendo à máquina horizontais de MDH65A,Centro fazendo à máquina horizontal de 630 x de 630mm,Centros fazendo à máquina de alta velocidade de MDH65A |
||
Descrição do produto
Centro fazendo à máquina horizontal da única tabela de alta velocidade da elevada precisão de MDH65A
Características do produto
Elevada precisão
Alta velocidade
Rigidez alta
| Configurações padrão | Configurações opcionais |
| • Eixo interno de duas velocidades da transmissão | •Plataforma giratória BRILHANTE do CNC |
| • Sistema de refrigeração da cavidade do parafuso | • Pulverize refrigerar |
| •Sistema automático da mudança da ferramenta | •Unidade refrigerando de alta pressão |
| • Transporte de microplaqueta do parafuso (ambos os lados) | • Dispositivo refrigerando do eixo |
| •Sistema de lubrificação automático (eixo) | •Dispositivo de controle termostático do armário elétrico |
| • Batida rígida | • Transporte de microplaqueta de levantamento |
| •Permutador de calor elétrico do armário | •Régua de raspagem |
| • Dispositivo refrigerando do eixo | •Dispositivo de sem energia M30 automático |
| •Tampa protetora fechado | |
| • Sistema de transmissão de dados RS-232 |
Parâmetros técnicos principais
| Modelo do produto | Unidade | MDH65 | MDH65A | MDH80S |
| Tamanho do Worktable (L*W) | milímetro | 630X630 | 630X630 | 800X800 |
| Pálete de No.of | 2 | Única tabela | 2 | |
| Tipo da tabela | O TI opta: BRILHANTE | |||
| Índice da tabela | A TI (1° X360°) BRILHANTE (0.001° X360°) |
|||
| Tabela que posiciona o tempo | S | 1,7 (90°) | ||
| Tempo em mudança da pálete | S | 12 | — | 12 |
| Carga máxima da tabela | Quilograma | 1300 | ||
| Curso de X/Y/Z-axis | milímetro | 1050/900/900 | 1050/900/800 | |
| Tipo da maneira do guia da linha central de X/Y/Z | Guideway linear do rolo | |||
| Distância da superfície da tabela para alongar o centro | milímetro | 80-980 | ||
| Distância do nariz do eixo a apresentar | milímetro | 200-1100 | 300-1100 | |
| Travessia rápida da linha central de X/Y/Z | m/min | 54 | ||
| Cortando a taxa de alimentação | 1-20000 | |||
| Atarraxamento do eixo | No.50 (7:24) | |||
| Velocidade máxima do eixo | RPM | 8000 (eixo do motor) Optar: 12000 (eixo do motor) Optar: 6000 (caixa de engrenagens) |
||
| Poder do motor do eixo (Minuto Continueous/30) |
quilowatt | 8000rpm: 18.5/22 12000rpm: 25/30 6000rpm: 22/26 |
||
| Capacidade do compartimento da ferramenta | T | 40 (optar: 60/80/120) | ||
| Tipo da pata da ferramenta | BT50 | |||
| Comprimento máximo da ferramenta | milímetro | 500 | ||
| Peso máximo da ferramenta | Quilograma | 25 | ||
| Diâmetro máximo da ferramenta (w/oadjacenttools) | milímetro | Ø115 (Ø270) | ||
| Utilize ferramentas o tempo em mudança (os T-T) | 2 | |||
| Linha central de X/Y/Z que posiciona a precisão | 0,01 | |||
| Precisão da repetibilidade da linha central de X/Y/Z | 0,006 | |||
| Controlador do CNC | FANUC 3li | |||
| Dimensões da máquina (LXWXH) | milímetro | 5145X3342X3355 | 5100X3342X3350 | 5145X3342X3350 |
| Peso da máquina | Quilograma | 18000 | 16500 | 18000 |
Amostra do Workpiece
