Lugar de origem:
China
Certificação:
ISO certification
Número do modelo:
MDH65S
Vídeo
Vídeo
Vídeo
Vídeo

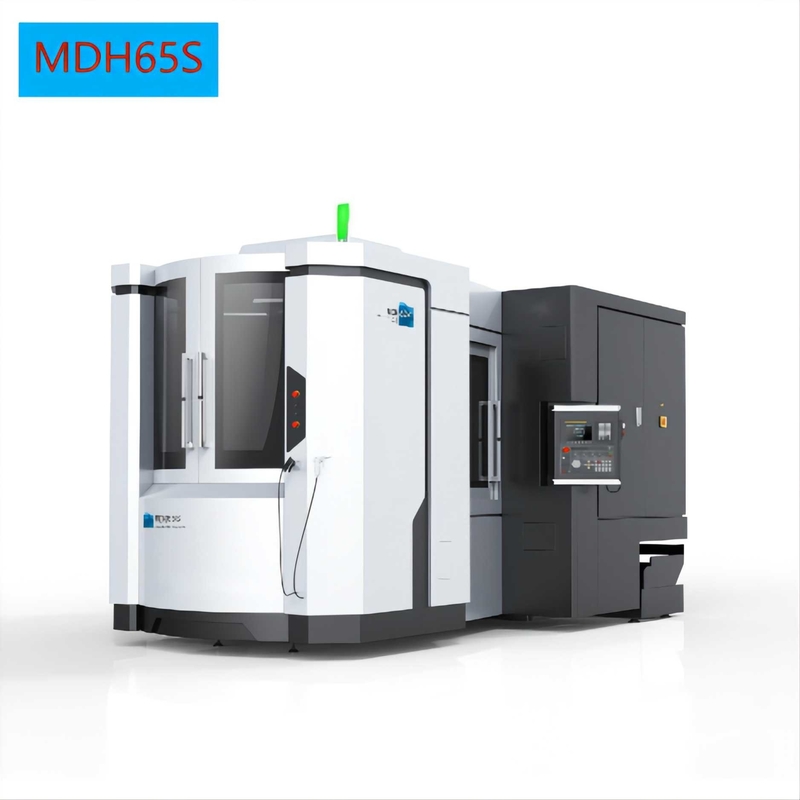

Máquina de alta velocidade horizontal do centro fazendo à máquina FANUC das páletes do dobro de MDH65S China
Imagens detalhadas
| Configurações padrão | Configurações opcionais |
| • Eixo interno de duas velocidades da transmissão | •Plataforma giratória BRILHANTE do CNC |
| • Sistema de refrigeração da cavidade do parafuso | • Pulverize refrigerar |
| •Sistema automático da mudança da ferramenta | •Unidade refrigerando de alta pressão |
| • Transporte de microplaqueta do parafuso (ambos os lados) | • Dispositivo refrigerando do eixo |
| •Sistema de lubrificação automático (eixo) | •Dispositivo de controle termostático do armário elétrico |
| • Batida rígida | • Transporte de microplaqueta de levantamento |
| •Permutador de calor elétrico do armário | •Régua de raspagem |
| • Dispositivo refrigerando do eixo | •Dispositivo de sem energia M30 automático |
| •Tampa protetora fechado | |
| • Sistema de transmissão de dados RS-232 |
Parâmetros técnicos principais
| Modelo do produto | Unidade | MDH50 | MDH50A | MDH65S |
| Tamanho do Worktable (L*W) | milímetro | 500X500 | 500X500 | 630X630 |
| Pálete de No.of | 2 | Única tabela | 2 | |
| Tipo da tabela | O TI opta: BRILHANTE | |||
| Índice da tabela | A TI (1° X360°) BRILHANTE (0.001° X360°) |
|||
| Tabela que posiciona o tempo | S | 1,7 (90°) | ||
| Tempo em mudança da pálete | S | 6 | - | 6 |
| Carga máxima da tabela | Quilograma | 800 | ||
| Curso de X/Y/Z-axis | milímetro | 780/750/800 | ||
| Tipo da maneira do guia da linha central de X/Y/Z | Guideway linear do rolo | |||
| Distância da superfície da tabela para alongar o centro | milímetro | 80-830 | ||
| Distância do nariz do eixo a apresentar | milímetro | 150-950 | ||
| Travessia rápida da linha central de X/Y/Z | m/min | 54 | ||
| Cortando a taxa de alimentação | 1-20000 | |||
| Atarraxamento do eixo | No.50 (7:24) | |||
| Velocidade máxima do eixo | RPM | 8000 (eixo do motor) Optar: 12000 (eixo do motor) Optar: 6000 (caixa de engrenagens) |
||
| Poder do motor do eixo (Minuto Continueous/30) |
quilowatt | 8000rpm: 18.5/22 12000rpm: 25/30 6000rpm: 22/26 |
||
| Capacidade do compartimento da ferramenta | T | 40 (optar: 60/80/120) | ||
| Tipo da pata da ferramenta | BT50 | |||
| Comprimento máximo da ferramenta | milímetro | 500 | ||
| Peso máximo da ferramenta | Quilograma | 25 | ||
| Diâmetro máximo da ferramenta (w/oadjacenttools) | milímetro | Ø115 (Ø270) | ||
| Utilize ferramentas o tempo em mudança (os T-T) | 2 | |||
| Linha central de X/Y/Z que posiciona a precisão | 0,008 | |||
| Precisão da repetibilidade da linha central de X/Y/Z | 0,005 | |||
| Controlador do CNC | FANUC 3li | |||
| Dimensões da máquina (LXWXH) | milímetro | 4891X3200X3125 | 4190X3200X3125 | 4891X3200X3125 |
| Peso da máquina | Quilograma | 15000 | 14000 | 15000 |
Packing&Shipping
