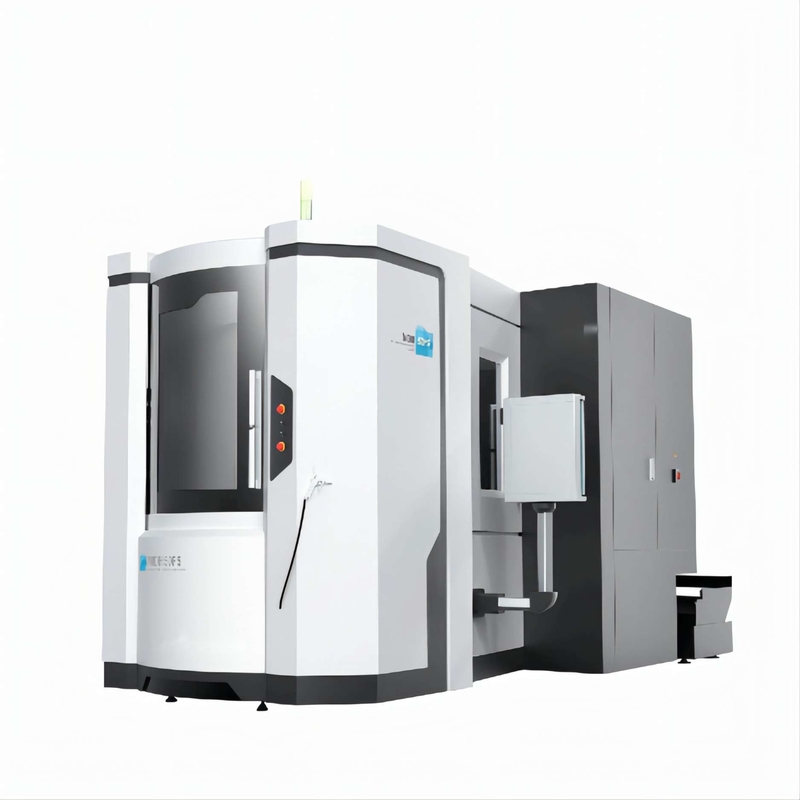

Pálete resistente horizontal do dobro dos centros fazendo à máquina MDH 50PS do CNC
Detalhes do produto
| Product name: | MDH50PS double pallets Horizontal Machining Center | Worktable size: | 500×500 mm |
|---|---|---|---|
| No. of pallet: | 2 | Max.table load: | 400kg |
| Distance from table surface to spindle center: | 80-700mm | Distance from spindle nose to table: | 150～860mm |
| X/Y/Z travel: | 630/620/710 mm | L×W×H: | 5952*2522*2771mm |
| Destacar |
Centros fazendo à máquina horizontais do CNC,Centros fazendo à máquina horizontais de MDH,Máquina horizontal do CNC da pálete dobro |
||
Descrição do produto
Alta Velocidade China MDH50PS paletes duplos Centro de Mecânica Horizontal
Características do produto
- A série MDH é um centro de usinagem horizontal CNC ideal para a produção de peças de trabalho em forma de caixa e em forma especial nas indústrias automotiva, naval, de motores e de manufatura geral.
- Esta máquina é um produto de alto desempenho, alta confiabilidade e alta precisão, com estrutura compacta e resposta rápida.
- O projeto do fuso torna-o particularmente adequado para corte de alta potência, e o excelente parafuso de esferas e o sistema de resfriamento do fuso fornecem excelentes capacidades para fabricação flexível.
- Fusão de alta velocidade e de alta potência;
- Configuração compacta e rigidez inigualável;
- Controle de tráfego aéreo de alta velocidade;
- APC de alta velocidade;
- Possuir um certificado CE;
- Produtos nacionais isentos de inspecção;
Configurações
| Configurações padrão | Configurações opcionais |
|---|---|
| • Gira de transmissão interna de duas velocidades | •Turntable CNC BRT |
| • Sistema de arrefecimento de parafuso oco | • Refrigeração por pulverização |
| •Sistema automático de troca de ferramentas | •Unidade de arrefecimento a alta pressão |
| • Transportador de fichas de parafuso (ambos lados) | • Dispositivo de arrefecimento do fuso |
| •Sistema automático de lubrificação (fuso) | • Dispositivo de controlo termostático do armário eléctrico |
| • Aplicação rígida | • Transportador de fichas de elevação |
| •Cambiador de calor de gabinete eléctrico | •Línea de grelha |
| • Dispositivo de arrefecimento do fuso | •M30 Dispositivo de desligamento automático |
| •Cobre de protecção fechado | |
| • Sistema de transmissão de dados RS-232 |
Parâmetros técnicos principais
| Modelo de produto | Unidade | MDH40P | MDH50PS |
|---|---|---|---|
| Tamanho da mesa de trabalho (L*W) | mm | 400X400 | 500X500 |
| Número da palete | 2 | ||
| Tipo de tabela | IT Opt:BRT | ||
| Indicação de tabelas | IT (1° X360°) BRT (0,001° X360°) | ||
| Tempo de indexação da tabela | S | 1.9 ((90°) | |
| Horário de mudança de paletes | S | 5 | |
| Carga máxima da mesa | Quilos | 400 | |
| Viagem no eixo X/Y/Z | mm | 630/620/710 | |
| Tipo de via de orientação do eixo X/Y/Z | Guia de rolamento linear | ||
| Distância entre a superfície da mesa e o centro do eixo | mm | 80-700 | |
| Distância entre o nariz do fuso e a mesa | mm | 150 a 860 | |
| Traversos rápidos do eixo X/Y/Z | m/min | 60 | |
| Reduzir a taxa de alimentação | 1-40000 | ||
| Espinhas cónicas | No.40 (7:24) | ||
| Velocidade máxima do fuso | RPM | 10000 (Direct-Drive) Opt:12000 ((Direct-Drive) | |
| Potência do motor do eixo (Contínua/30 min) | kW | 10000 rpm:7.5/11 12000 rpm:7.5/11 | |
| Capacidade do carregador de ferramentas | T | 40 ((Opt:60/80/120) | |
| Tipo de hastes de ferramenta | BT2 serviços de informação | ||
| Comprimento máximo da ferramenta | mm | 350 | |
| Peso máximo da ferramenta | Quilos | 8 | |
| Diâmetro máximo da ferramenta (m/ferramentas adjacentes) | mm | Ø82(Ø150) | |
| Tempo de troca de ferramentas (T-T) | 1.2 | ||
| Precisão de posicionamento do eixo X/Y/Z | 0.008 | ||
| Precisão de repetibilidade do eixo X/Y/Z | 0.005 | ||
| Controlador CNC | FANUC 3i | ||
| Dimensões da máquina ((LXWXH) | mm | 5952X2522X2771 | 5952X2522X2771 |
| Peso da máquina | Quilos | 8000 | 8000 |
Perguntas frequentes
1. qual é o material das peças?
Tal como o alumínio, o aço, o aço inoxidável, o ferro fundido, a superliga, o material duro, etc.
2Qual é o processamento?
Os produtos de máquinas-ferramenta CNC da minha empresa, diferentes modelos têm características diferentes, por favor, entre em contato comigo para obter informações detalhadas.
3- Como escolher o equipamento para a sua máquina?
Se tiver um pedido especial para a configuração da máquina-ferramenta e o orçamento for limitado, também podemos alterar a configuração de acordo com as suas necessidades.
Assim, por favor, forneça-nos o seu desenho de usinagem, estamos muito felizes em projetar uma solução de processo específico para você e recomendar-lhe um modelo de máquina CNC adequado.
4.A sua empresa aceita oferta personalizada?Temos uma necessidade especial.
Nossa empresa se concentra na pesquisa e fabricação de máquinas CNC modulares. Temos uma experiência muito rica e forte capacidade de pesquisa e desenvolvimento de máquinas-ferramenta.Estamos muito dispostos a oferecer-lhe equipamentos altamente eficientes personalizados desde que você tenha uma certa quantidade de necessidades.
5- Confirme a compra.
Transportes FOB CFR ou CIF, LCL ou FCL.
Termos de pagamento: T/T ou LC ou outras formas de entrar em contato conosco.
Embalagem: caixa de compensado.
Prazo de entrega: Dentro de 30-45 dias úteis após o pagamento do adiantamento.
6- Propinas e outros.
Período de garantia: Um ano.
Se a embalagem exterior estiver danificada, se houver fugas e se as mercadorias estiverem danificadas;
Verificar a integridade da lista de embalagens, da documentação sobre o produto e dos cartões de garantia;
Examinar o conteúdo da lista de embalagem, a quantidade de produtos, quer consistente, quer de acessórios;
Detalhes da máquina-ferramenta se estiverem normais, se tiverem o vestígio de substituição e manutenção, se tiverem outros efeitos de utilização do problema.
Se acontecer o que foi dito acima, por favor tirem fotos e contatem-nos imediatamente.
