Lugar de origem:
China
Certificação:
ISO certification
Número do modelo:
MDH40P
Vídeo
Vídeo
Vídeo
Vídeo

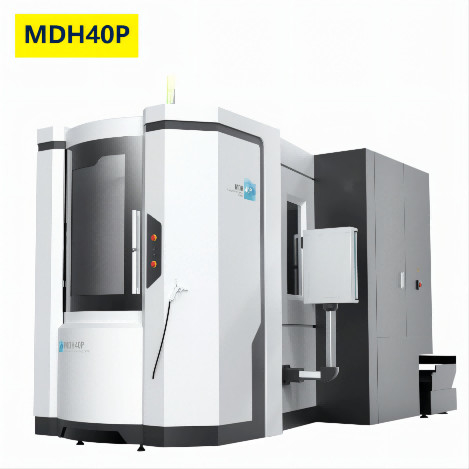

Centro fazendo à máquina de alta velocidade horizontal do cnc de China do centro fazendo à máquina das páletes do dobro de MDH40P
Apresentação do produto
O torno é amplamente utilizado na indústria militar, no espaço aéreo, no automóvel, no molde, na fabricação da maquinaria e nas outras indústrias. A trituração e furar de quatro lados podem ser terminadas automaticamente em um aperto das peças. Furo, alargamento, alargamento e batida. Tem as vantagens do alto nível da automatização, da confiança forte, da forma total simples da operação, a conveniente e a agradável, a bonita, alto nível da integração mecânica e elétrica.
| Configurações padrão | Configurações opcionais |
| • Eixo interno de duas velocidades da transmissão | •Plataforma giratória BRILHANTE do CNC |
| • Sistema de refrigeração da cavidade do parafuso | • Pulverize refrigerar |
| •Sistema automático da mudança da ferramenta | •Unidade refrigerando de alta pressão |
| • Transporte de microplaqueta do parafuso (ambos os lados) | • Dispositivo refrigerando do eixo |
| •Sistema de lubrificação automático (eixo) | •Dispositivo de controle termostático do armário elétrico |
| • Batida rígida | • Transporte de microplaqueta de levantamento |
| •Permutador de calor elétrico do armário | •Régua de raspagem |
| • Dispositivo refrigerando do eixo | •Dispositivo de sem energia M30 automático |
| •Tampa protetora fechado | |
| • Sistema de transmissão de dados RS-232 |
Parâmetros técnicos principais
| Modelo do produto | Unidade | MDH40P | MDH50PS |
| Tamanho do Worktable (L*W) | milímetro | 400X400 | 500X500 |
| Pálete de No.of | 2 | ||
| Tipo da tabela | O TI opta: BRILHANTE | ||
| Índice da tabela | A TI (1° X360°) BRILHANTE (0.001° X360°) |
||
| Tabela que posiciona o tempo | S | 1,9 (90°) | |
| Tempo em mudança da pálete | S | 5 | |
| Carga máxima da tabela | Quilograma | 400 | |
| Curso de X/Y/Z-axis | milímetro | 630/620/710 | |
| Tipo da maneira do guia da linha central de X/Y/Z | Guideway linear do rolo | ||
| Distância da superfície da tabela para alongar o centro | milímetro | 80-700 | |
| Distância do nariz do eixo a apresentar | milímetro | 150-860 | |
| Travessia rápida da linha central de X/Y/Z | m/min | 60 | |
| Cortando a taxa de alimentação | 1-40000 | ||
| Atarraxamento do eixo | No.40 (7:24) | ||
| Velocidade máxima do eixo | RPM | 10000 (Direto-movimentação) Optar: 12000 (Direto-movimentação) |
|
| Poder do motor do eixo (Minuto Continueous/30) |
quilowatt | 10000rpm: 7.5/11 12000rpm: 7.5/11 |
|
| Capacidade do compartimento da ferramenta | T | 40 (optar: 60/80/120) |
|
| Tipo da pata da ferramenta | BT40 | ||
| Comprimento máximo da ferramenta | milímetro | 350 | |
| Peso máximo da ferramenta | Quilograma | 8 | |
| Diâmetro máximo da ferramenta (w/oadjacenttools) | milímetro | Ø82 (Ø150) | |
| Utilize ferramentas o tempo em mudança (os T-T) | 1,2 | ||
| Linha central de X/Y/Z que posiciona a precisão | 0,008 | ||
| Precisão da repetibilidade da linha central de X/Y/Z | 0,005 | ||
| Controlador do CNC | FANUC 3li | ||
| Dimensões da máquina (LXWXH) | milímetro | 5952X2522X2771 | 5952X2522X2771 |
| Peso da máquina | Quilograma | 8000 | 8000 |
Packing&Shipping
