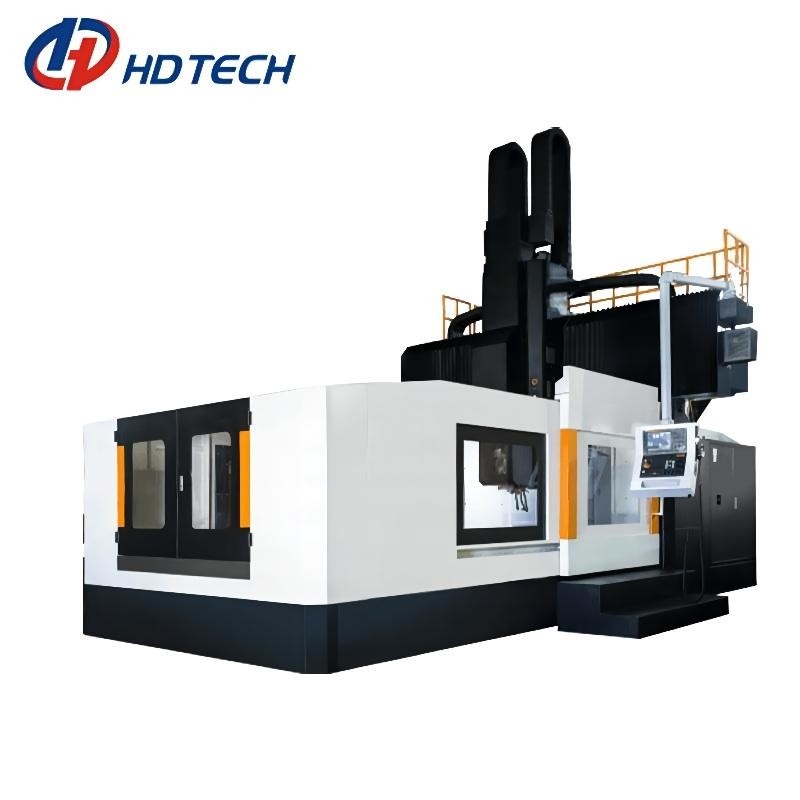

Precisão alta fazendo à máquina de centro Sp2560 do pórtico resistente com escala de trabalho mais larga

Este centro fazendo à máquina da coluna dobro, com base nas exigências de projeto tradicionais da rigidez alta, estrutura simétrica e estabilidade forte, adota o conceito de projeto avançado da rigidez dinâmica, entrementes aperfeiçoando as peças moventes. Caracterizado pelo torque grande e pela resposta rápida, é a primeira escolha para a área fazendo à máquina que cobre extensamente como o automóvel, o molde, o aeroespacial, o militar e hardware.

1. Rigidez alta e precisão segura.

Os componentes principais tais como a base, o worktable, a coluna, o feixe, base movente e sela todos são moldados com a areia de primeira classe da resina quando feitos pelo ferro fundido cinzento de alta qualidade. O esforço residual é liberado com o tratamento térmico detalhado. Além disso, com as quantidades bem distribuídas de reforce reforços, a máquina é garantido com força, rigidez e estabilidade. X, machados de Y aplica-se com os guideways lineares do rolo da carga pesada, caracterizados pela rigidez alta e pela boa precisão dinâmica. A peça da transmissão em todos os três machados é instalada com moedura dos parafusos dobro da bola da porca do grande diâmetro, que é caracterizado a estrutura compacta, se mover liso e por elevada precisão. O suporte nos parafusos da bola é aplicado com rolamento taiwanês de alta qualidade do tipo. Ambas as extremidades pre-são esticadas, que diminuem a perda da precisão durante a extensão térmica. Estas duas peças compõem o sistema de transmissão mecânico estabilizado, forte. O feixe é projetado da construção pisada, assim do período grande do seção transversal e do guideway, encurtado a distância do centro do eixo ao guideway, menor sobre o torque da volta, toda a garantia a boa estrutura rígida. O tipo taiwanês, eixo especializado para o centro fazendo à máquina da coluna dobro, é lubrificado pela graxa, que assegura o eixo com lubrificação fixa, constante. Entrementes salvar o serviço de manutenção. Alongue o aperto e un-apertando é adotado com tipo hidráulico, que é mais apropriado para o torque grande que corta com baixa taxa de falha. O cambiador da ferramenta é ficado situado no lado esquerdo da coluna, do tipo do disco 24T.

2. Precisão alta, e resposta dinâmica.
A parte dianteira do eixo está instalada com 4 grupos dos rolamentos φ90, quando na extremidade se aplicar com rolamento de rolo, que permite o eixo não somente com rigidez alta mas igualmente com precisão giratória alta. A transmissão do motor do eixo é obtida através da conexão direta da unidade do eixo e do acoplamento alto da rigidez. Aqui, para o acoplamento nós usamos o tipo alemão famoso MAYR. Qual assegura a melhores velocidade da resposta da orientação fazendo à máquina e qualidade e precisão de superfície. Os guideways lineares X do rolo e os machados de Y são caracterizados pela precisão alta e pelo preload grande, com coeficiente de fricção somente de 0,002. Qual diminui altamente o rastejamento da máquina. Os motores da transmissão em três machados são conectados diretamente com o redutor da engrenagem de STOBER, que melhora a precisão de alimentação da transmissão e igualmente assegura o torque de corte. A linha central de Z é projetada do cilindro equilibrado duplo hidráulico, cuja a resposta dinâmica é muito mais logo. E a estrutura inteira é mais praticável para a manutenção.

3. Eficiência elevada

Velocidade 6000rpm do eixo, torque avaliado 143.3NM; A alimentação de Max.rapid de três machados é 10 m/min, com taxa de alimentação do corte de 8 m/min

4. Escala de trabalho mais larga

Comparado com o centro fazendo à máquina da coluna dobro similar do tamanho, a distância mais grande de 3,0 M entre a coluna dois fornece uma área fazendo à máquina mais larga.

5. Acessórios padrão
tipo duplo transportes do parafuso de microplaqueta, um tipo transporte da corrente de microplaqueta
refrigerador de óleo do eixo, espumadeira do óleo do disco, 10 anos de redutor livre do mainlenance
freio de pé, escada
