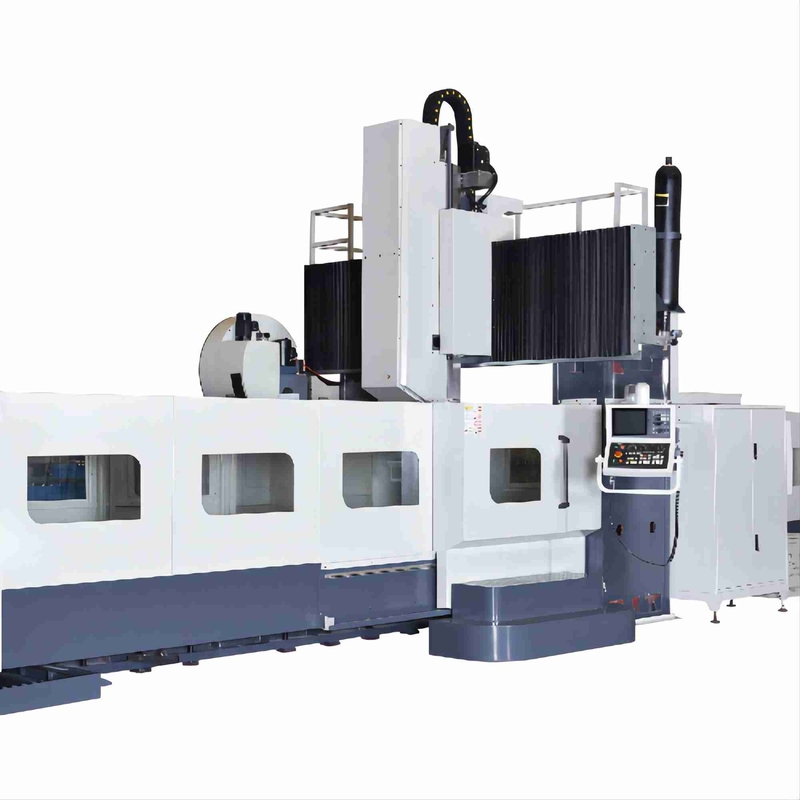

Tipo centro fazendo à máquina DCMC simétrico Sp2540f do pórtico da coluna do dobro
Detalhes do produto
| Nome do produto: | Centro fazendo à máquina da coluna do dobro de SP2540F DCMC | Tamanho do Worktable: | 4000x2500mm |
|---|---|---|---|
| Linha central longitudinal do curso X: | 4200mm | Linha central transversal do curso Y: | 2900mm |
| Linha central vertical do curso Z: | 1000mm | Carregamento de Max.Load do worktable: | 16000kg |
| Velocidade de Max.Spindle: | 6000rpm | Distância entre duas colunas: | 3000mm |
| Distância da superfície da tabela para alongar o nariz: | 250-1250mm | Tamanho do entalhe de T: | 11*28*200mm |
| Destacar |
Centro fazendo à máquina da coluna dobro do pórtico,Centro fazendo à máquina da coluna dobro simétrica,Tipo simétrico centro fazendo à máquina do pórtico |
||
Descrição do produto
CENTRO FAZENDO À MÁQUINA da COLUNA alta do DOBRO da rigidez SP2540F DCMC
Exposição do produto
O centro fazendo à máquina do pórtico de SP2540F herda as vantagens da rigidez forte tradicional do quadro baixo de máquina-instrumento do pórtico, estrutura simétrica, estabilidade forte e assim por diante, e introduz conceito de projeto rígido dinâmico avançado para aperfeiçoar o projeto das peças moventes.
As grandes carcaças tais como o worktable, a cama, a coluna, o feixe e a ram do centro fazendo à máquina SP2540F do pórtico são feitas do ferro fundido de alta qualidade. A cavidade interna da carcaça é uma estrutura do arranjo do composto do favo de mel. O projeto é avançado. Todos são tratados com o envelhecimento para eliminar o esforço interno residual e para fazer o estábulo material. Assegure a estabilidade da precisão fazendo à máquina do workpiece e a vida da máquina-instrumento. O pórtico é composto de um feixe transversal e de duas verticalidades, que sejam divididos em três tipos: feixe transversal fixo, feixe transversal fixo pelo bloco de posicionamento e levantado e abaixado aleatoriamente.
Disposição total da máquina-instrumento de centro fazendo à máquina do pórtico de SP2540F para estrutura fixa do quadro do pórtico da coluna do feixe fixo, composta principalmente da cama, a tabela, a coluna, o feixe, a sela, a ram, sistema hidráulico, sistema de lubrificação, sistema refrigerar e de filtragem, dispositivo da remoção da microplaqueta, painel de funcionamento do modilhão e componentes de sistema de controlo eletrônicos. A cama e o worktable são feitos da areia de grande resistência do ferro fundido e da resina. O guia da linha central de X adota a estrutura resistente do apoio do guia, a posição e o número de bloco da corrediça do alto-rolamento é arranjado razoavelmente em cada guia linear do rolo de acordo com o princípio mecânico, de modo que a máquina-instrumento possa obter a rigidez alta e a precisão estável a longo prazo.
Acessórios padrão
tipo duplo transportes do parafuso de microplaqueta, um tipo transporte da corrente de microplaqueta
refrigerador de óleo do eixo, espumadeira do óleo do disco, redutor livre do mainlenance 10years
freio de pé, escada
Parâmetros técnicos principais
| Artigo | Unidade | SP2260F | SP2540F |
| Curso da linha central de X | milímetro | 6200 | 4200 |
| Curso da linha central de Y | milímetro | 2250 | 2900 |
| Curso da linha central de Z | milímetro | 1000 | 1000 |
| Distância da superfície da tabela a nariz do eixo |
milímetro | 250-1250 | 250-1250 |
| Distância da superfície da tabela a terra |
milímetro | 795 | 855 |
| Distância entre duas colunas | milímetro | 2400 | 3000 |
| Comprimento do Worktable | milímetro | 6000 | 4000 |
| Largura do Worktable | milímetro | 2000 | 2500 |
| Rolamento de carregamento máximo da tabela | quilograma | 14000 | 16000 |
| Tamanho do entalhe de T | milímetro | 11*22*160 | 11*28*200 |
| Tamanho quadrado da ram | milímetro | 400x400 | 400x400 |
| Poder do motor principal | quilowatt | 30/37 | 30/37 |
| Velocidade do eixo | RPM | 6000 | 6000 |
| Torque do eixo | Nanômetro | 1000 | 1000 |
| Atarraxamento do eixo | # | 50 | 50 |
| Utilize ferramentas o aperto da força | kgf | 1800±10% | 1800±10% |
| Velocidade de alimentação rápida (X/Y/Z) | m/min | 10/10/10 | 10/10/10 |
| Peso da máquina | T | 40 | 38 |
