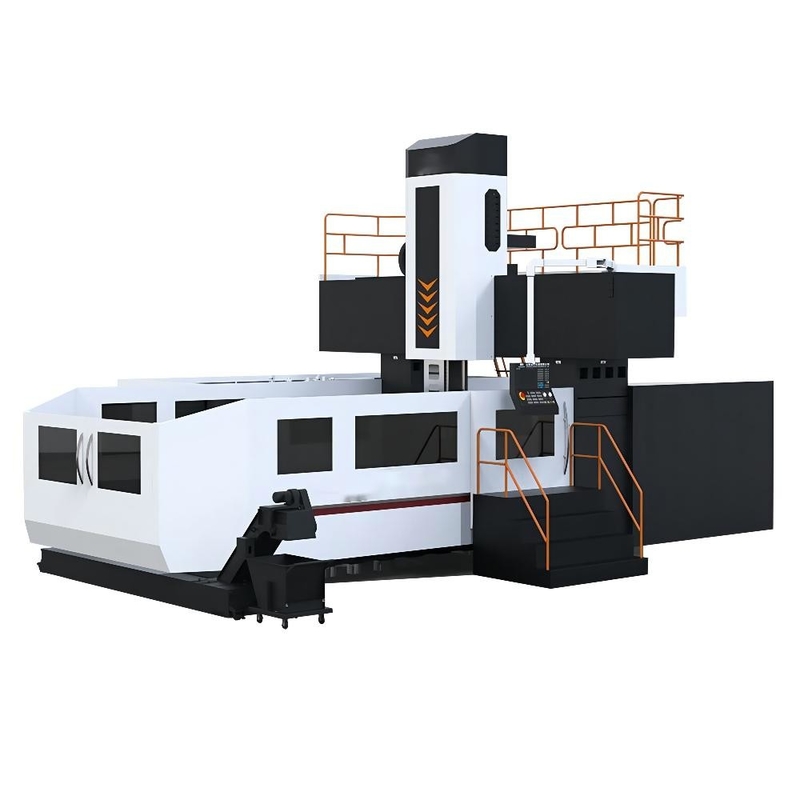

Tipo corte pesado vertical DCMC do pórtico de SP2260F do centro fazendo à máquina
Detalhes do produto
| Product name: | SP2260F double column machining center | Worktable size: | 6000x2000mm |
|---|---|---|---|
| Longitudinal travel X axis: | 6200mm | Cross travel Y axis: | 2250mm |
| Vertical travel Z axis: | 1000mm | Max.Load bearing of worktable: | 14000kg |
| Max.Spindle speed: | 6000rpm | Distance between two columns: | 2400mm |
| Distance from table surface to spindle nose: | 250-1250mm | T slot size: | 11*22*160mm |
| Destacar |
Tipo centro fazendo à máquina vertical do pórtico de DCMC,Tipo de corte pesado centro fazendo à máquina vertical do pórtico |
||
Descrição do produto
SP2260F Centro de usinagem de pórtico herda as vantagens de forte rigidez, estrutura simétrica e forte estabilidade do quadro de base de ferramenta de máquina de pórtico tradicional,e introduz o conceito avançado de design rígido dinâmico para otimizar o design de peças móveisA máquina possui elevado binário e boas características de resposta rápida, adequadas para automóveis, moldes, aeroespacial, hardware e outros campos de processamento mecânico.
O centro de usinagem do pórtico SP2260F refere-se ao centro de usinagem com o eixo do fuso e a mesa de trabalho perpendicular a ele.Caminhões e outros componentesDe acordo com o pórtico, pode ser dividido em tipo de viga fixa, tipo de viga móvel e tipo de coluna móvel.
SP2260F Centro de usinagem de pórtico estrutura geral da máquina-ferramenta para vigas fixas estrutura do quadro de pórtico de coluna fixa, composta principalmente de cama, bancada de trabalho, coluna, vigas, sela, carneiro, sistema hidráulico,sistema de lubrificação, sistema de refrigeração e filtragem, dispositivo de remoção de fichas, painel de comando do cantilever e componentes do sistema de controlo electrónico.O motor principal está ligado ao eixo principal através de um acoplamento de alta rigidezO eixo principal é feito de aço ligado de alta qualidade, carbono e nitrogênio.e está equipado com o sistema de arrefecimento de temperatura constante do fuso.
- de potência não superior a 50 W, mas não superior a 150 W
- Frigorífico de óleo de fuso, desinfetador de óleo de disco, 10 anos de serviço gratuito
- Freio de pé, escada
| Ponto | Unidade | SP2260F | SP2540F |
|---|---|---|---|
| Viagem no eixo X | mm | 6200 | 4200 |
| Viagem no eixo Y | mm | 2250 | 2900 |
| Viagem no eixo Z | mm | 1000 | 1000 |
| Distância entre a superfície da mesa e a nariz de fuso | mm | 250 a 1250 | 250 a 1250 |
| Distância entre a superfície da mesa e a em terra | mm | 795 | 855 |
| Distância entre duas colunas | mm | 2400 | 3000 |
| Comprimento da mesa de trabalho | mm | 6000 | 4000 |
| Largura da mesa de trabalho | mm | 2000 | 2500 |
| Carregamento máximo da mesa | Quilos | 14000 | 16000 |
| Tamanho da ranhura T | mm | 11*22*160 | 11*28*200 |
| Tamanho quadrado | mm | 400x400 | 400x400 |
| Potência do motor principal | kW | 30/37 | 30/37 |
| Velocidade do fuso | RPM | 6000 | 6000 |
| Torque do fuso | Nm | 1000 | 1000 |
| Espinhas cónicas | # | 50 | 50 |
| Força de aperto da ferramenta | kgf | 1800±10% | 1800±10% |
| Velocidade de alimentação rápida ((X/Y/Z) | m/min | 10/10/10 | 10/10/10 |
| Peso da máquina | T | 40 | 38 |
