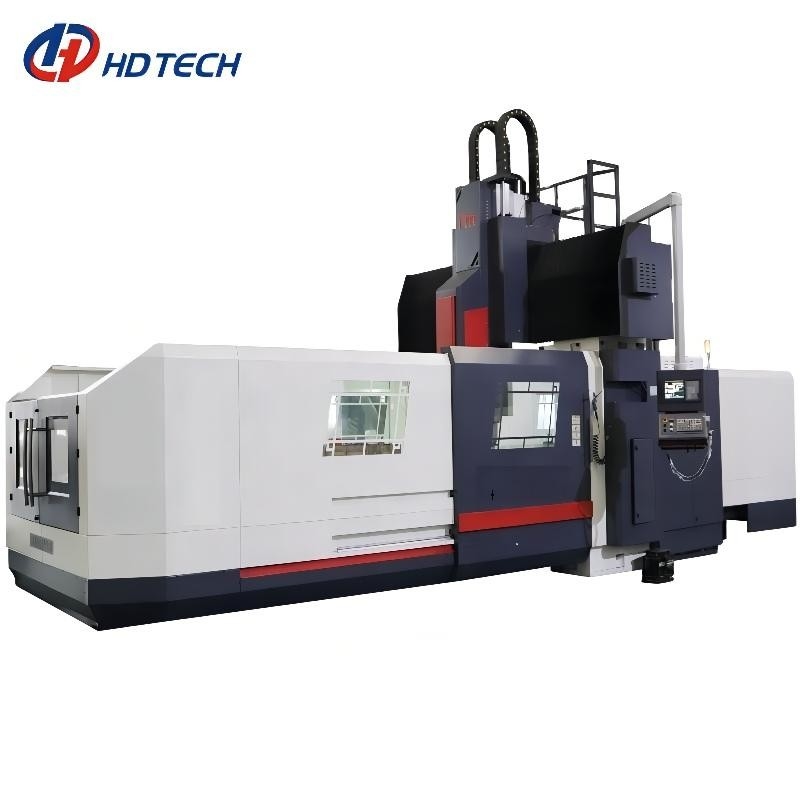

Coluna alta do dobro do centro fazendo à máquina SP2240F Dcmc do pórtico da rigidez
Detalhes do produto
| Nome do produto: | Centro fazendo à máquina da coluna do dobro de SP2240F Dcmc | Tamanho do Worktable: | 4000x2000mm |
|---|---|---|---|
| Linha central longitudinal do curso X: | 4200mm | Linha central transversal do curso Y: | 2250mm |
| Linha central vertical do curso Z: | 1000mm | Carregamento de Max.Load do worktable: | 12000kg |
| Velocidade de Max.Spindle: | 6000rpm | Distância entre duas colunas: | 2400mm |
| Distância da superfície da tabela para alongar o nariz: | 250-1250mm | Tamanho do entalhe de T: | 11*22*160mm |
| Destacar |
Centro fazendo à máquina do pórtico alto da rigidez,Centro fazendo à máquina do pórtico de SP2240F,Centro de máquina da coluna do dobro de Dcmc |
||
Descrição do produto
CENTRO FAZENDO À MÁQUINA da COLUNA alta do DOBRO da rigidez SP2240F DCMC
Exposição do produto
O centro fazendo à máquina do pórtico de SP2240F herda as vantagens da rigidez forte tradicional do quadro baixo de máquina-instrumento do pórtico, estrutura simétrica, estabilidade forte e assim por diante, e introduz conceito de projeto rígido dinâmico avançado para aperfeiçoar o projeto das peças moventes. A máquina tem o torque alto e boas as características de resposta rápidas, apropriados para o automóvel, o molde, o espaço aéreo, o hardware e os outros campos do processamento mecânico.
O centro fazendo à máquina SP2240F do pórtico é uma perpendicular estabelecida do centro fazendo à máquina à linha central do eixo e ao worktable. É composto de um feixe superior e de uma coluna dobro, com um feixe transversal no meio. É especialmente apropriado para processar grandes workpieces e workpieces com formas complexas, e é agora cada vez mais amplamente utilizado.
Disposição total da máquina-instrumento de centro fazendo à máquina do pórtico de SP2240F para estrutura fixa do quadro do pórtico da coluna do feixe fixo, composta principalmente da cama, a bancada, a coluna, o feixe, a sela, a ram, sistema hidráulico, sistema de lubrificação, sistema refrigerar e de filtragem, dispositivo da remoção da microplaqueta, painel de funcionamento do modilhão e componentes de sistema de controlo eletrônicos. A cama e o worktable são feitos da areia de grande resistência do ferro fundido e da resina. O guia da linha central de X adota a estrutura resistente do apoio do guia, a posição e o número de bloco da corrediça do alto-rolamento é arranjado razoavelmente em cada guia linear do rolo de acordo com o princípio mecânico, de modo que a máquina-instrumento possa obter a rigidez alta e a precisão estável a longo prazo.
Acessórios padrão
tipo duplo transportes do parafuso de microplaqueta, um tipo transporte da corrente de microplaqueta
refrigerador de óleo do eixo, espumadeira do óleo do disco, redutor livre do mainlenance 10years
freio de pé, escada
Parâmetros técnicos principais
| Artigo | Unidade | SP2230F | SP2240F |
| Curso da linha central de X | milímetro | 3200 | 4200 |
| Curso da linha central de Y | milímetro | 2250 | 2250 |
| Curso da linha central de Z | milímetro | 1000 | 1000 |
| Distância da superfície da tabela a nariz do eixo |
milímetro | 250-1250 | 250-1250 |
| Distância da superfície da tabela a terra |
milímetro | 795 | 795 |
| Distância entre duas colunas | milímetro | 2400 | 2400 |
| Comprimento do Worktable | milímetro | 3000 | 4000 |
| Largura do Worktable | milímetro | 2000 | 2000 |
| Rolamento de carregamento máximo da tabela | quilograma | 10000 | 12000 |
| Tamanho do entalhe de T | milímetro | 11*22*160 | 11*22*160 |
| Tamanho quadrado da ram | milímetro | 400x400 | 400x400 |
| Poder do motor principal | quilowatt | 30/37 | 30/37 |
| Velocidade do eixo | RPM | 6000 | 6000 |
| Torque do eixo | Nanômetro | 1000 | 1000 |
| Atarraxamento do eixo | # | 50 | 50 |
| Utilize ferramentas o aperto da força | kgf | 1800±10% | 1800±10% |
| Velocidade de alimentação rápida (X/Y/Z) | m/min | 10/10/10 | 10/10/10 |
| Peso da máquina | T | 36 | 37 |
