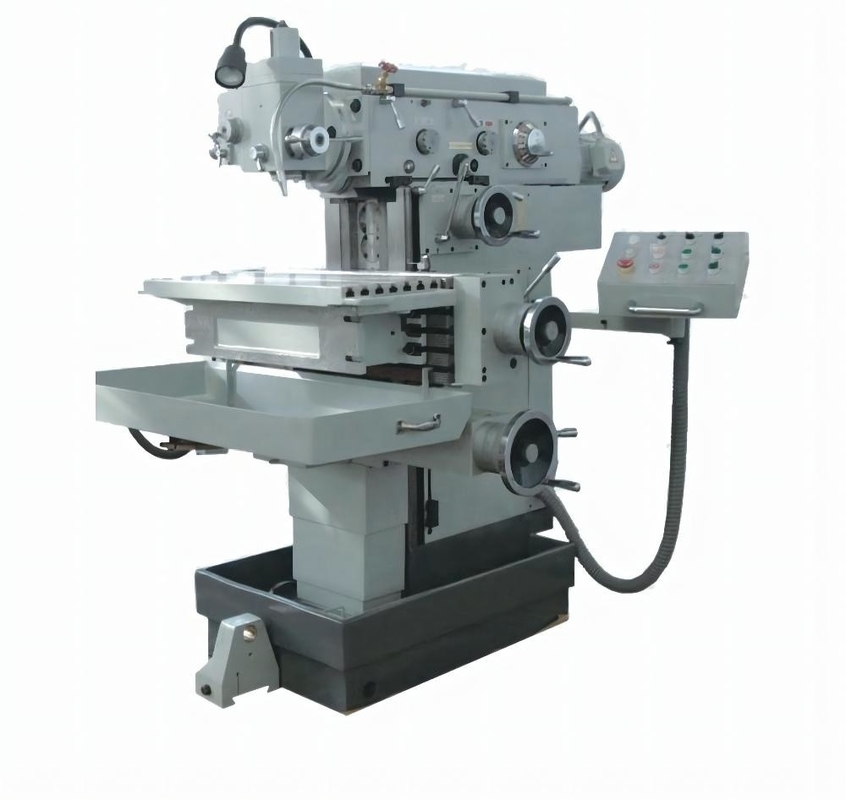

Tipo giratório X6242 universal do joelho de Ram Turning And Milling Machine da cabeça
Detalhes do produto
| Nome do produto: | X6242 joelho-tipo principal giratório universal máquina de trituração | Tamanho do Worktable: | 420x1800mm |
|---|---|---|---|
| Entalhes de T (N×W×D): | 3×18×90 milímetro | Rolamento máximo da carga do worktable: | 800 quilogramas |
| Curso longitudinal (manual/poder) X: | 1200/1180 de milímetro | Curso transversal (manual/poder) Y: | 360/350 de milímetro |
| curso vertical (manual/poder) Z: | 470/450 de milímetro | Poder do motor principal: | 11 quilowatts |
| Poder principal de trituração vertical do motor: | 3Kw | Dimensão da máquina: | 2522×2262×2210mm |
| Destacar |
Cabeça giratória que gerencie e máquina de trituração,Máquina universal do gerencio e de trituração,X6242 Ram Milling Machine |
||
Descrição do produto
X6242 joelho-tipo principal giratório universal ram que gerencie e máquina de trituração para a venda
Apresentação do produto
X6242 o joelho-tipo principal giratório universal máquina de trituração é baseado em X6142 com uma adição de caixa de engrenagens overarm e drived por um motor separado para melhorar o desempenho da máquina. Como uma máquina de trituração universal com função básica da máquina e dela de trituração pode ser instalada com uma cabeça moer giratória universal em overarm para trabalhar como a máquina de trituração vertical. A luva do eixo pode abaixar acima & para cooperado com o movimento do worktable e igualmente o furo, batendo e terminar furar mesmo o furo inclinado da broca. Dois eixos drived separadamente & fechado inter.
Configuração de produto
| Specifictions principais |
Unidade |
X6232B | X6242 |
| Tamanho do Worktable | milímetro | 320×1320 | 420×1800 |
| Entalhes de T (N×W×D) | milímetro | 3×18×80 | 3×18×90 |
| Rolamento máximo da carga do worktable | Quilograma | 500 | 800 |
|
Curso longitudinal (Manual/poder) X |
milímetro | 800/780 | 1200/1180 |
| Curso transversal (poder manual) Y | milímetro | 300/280 | 360/350 |
|
curso vertical (Manual/poder) Z |
milímetro | 410/400 | 470/450 |
| Ângulo de Max.rotary do worktable | ±45° | ±45° | |
|
Trituração horizontal atarraxamento do eixo |
7:24: 00/ISO50# | 7:24: 00/ISO50# | |
|
Trituração horizontal diâmetro de furo do eixo |
milímetro | Φ29 | Ø29 |
| Distância da cara de trituração horizontal do eixo ao worktable |
milímetro |
30 ~ 440 |
30 ~ 500 |
| Distância do centro de trituração horizontal do eixo a armar-se |
milímetro |
155 |
201 |
| Eixo de trituração horizontal que carrega o diâmetro |
milímetro |
Ф100 |
Ф100 |
|
Trituração vertical diâmetro de furo do eixo |
7:24 /ISO40# | 7:24 /ISO40# | |
|
Trituração vertical atarraxamento do eixo |
milímetro | Ф20 | Ф20 |
| Distância da cara vertical do eixo ao centro horizontal do eixo |
milímetro |
15 ~ 95 |
60 ~ 140 |
| Diâmetro vertical do rolamento do eixo | milímetro | Ф95 | Ф95 |
| Distância do movimento vertical do eixo | milímetro | 80 | 80 |
| Ângulo giratório da cabeça de trituração universal | 360° | 360° |
| Etapas horizontais da velocidade do eixo | etapas | 18 | 18 |
| Escala de velocidade horizontal do eixo | RPM | 30 ~ 1500 | 30 ~ 1500 |
| Etapas verticais da velocidade do eixo | etapas | 12 | 12 |
|
Velocidade vertical do eixo escala |
RPM | 52 ~ 1400 | 52 ~ 1400 |
| Etapas da velocidade de alimentação | etapas | 18 | 18 |
| Escala de velocidade da alimentação: X longitudinal | mm/min | 15 ~ 750 | 22 ~ 1100 |
| Cruz Y | mm/min | 15 ~ 750 | 22 ~ 1100 |
| Z vertical | mm/min | 5,7 ~ 280 | 8,3 ~ 410 |
| Escala de velocidade rápida da alimentação: X longitudinal | mm/min | 2250 | 2400 |
| Cruz Y | mm/min | 2250 | 2400 |
| Z vertical | mm/min | 844 | 900 |
| Poder do motor principal | Quilowatt | 7,5 | 11 |
| Velocidade de gerencio do motor principal | RPM | 960 | 960 |
| Poder do motor de alimentação | Quilowatt | 1,5 | 3 |
|
Gerencio do motor de alimentação velocidade |
RPM | 960 | 1420 |
| Poder da bomba de líquido refrigerante | Quilowatt | 0,12 | 0,12 |
|
Gerencio da bomba de líquido refrigerante velocidade |
L/MIN | 2760 | 2760 |
| Poder principal de trituração vertical do motor | Quilowatt | 3 | 3 |
| Velocidade de gerencio de trituração vertical da cabeça | RPM | 1420 | 1420 |
| Dimensão da máquina | milímetro |
2327×1792 ×2000 |
2522×2262 ×2210 |
| Peso da máquina | Quilograma | 3500 | 5300 |
Empacotamento do produto
