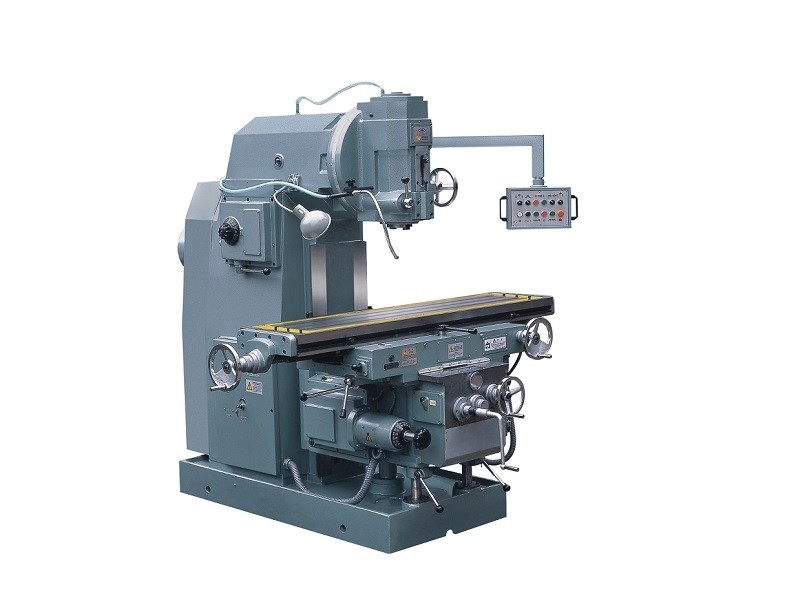

Tipo vertical máquina de trituração 11Kw 420x1800mm do joelho X5042
Detalhes do produto
| Nome do produto: | Tipo vertical máquina do joelho X5042 de trituração | Tamanho do Worktable: | 420x1800mm |
|---|---|---|---|
| Entalhes de T (N×W×D): | 3×18×90 milímetro | Rolamento máximo da carga do worktable: | 800 quilogramas |
| Curso longitudinal (manual/poder) X: | 1200/1180 de milímetro | Curso transversal (manual/poder) Y: | 360/350 de milímetro |
| curso vertical (manual/poder) Z: | 470/450 de milímetro | Poder do motor principal: | 11Kw |
| Dimensão da máquina: | 2522×2265×2432mm | Peso da máquina: | 4450kg |
| Destacar |
tipo máquina do joelho de 420x1800mm de trituração,Tipo máquina do joelho X5042 de trituração,moinho vertical do joelho 11Kw |
||
Descrição do produto
Tipo vertical máquina do joelho X5042 de trituração
Apresentação do produto
Máquina de trituração X5042 vertical, apropriada para a barra, a bolacha, o ângulo, o cortador de trituração da formação e do fim, o plano, a inclinação, o processamento do ângulo, do sulco e da borda. Após ter instalado os acessórios principais divisores nestes máquina-instrumento, ele podem igualmente moendo o workpiece tal como a engrenagem, o reamer, o sulco espiral, a roda do CAM e do cilindro, etc., que é amplamente utilizado em indústrias fazendo à máquina. As peças das máquina ferramenta que são fáceis de vestir são equipadas com os dispositivos de ajuste do afastamento para assegurar a precisão e a estabilidade de trabalho das máquina ferramenta. A máquina tem bom um mecanismo de bloqueio do dispositivo de segurança, da alimentação manual e da alimentação do motor. Cada curso é equipado com um dispositivo do limite para assegurar a segurança dos operadores e das máquina ferramenta.
Características principais:
1. O Worktable pode girar ±45°, que pode igualmente auto alimentação & alimentação rápida dentro 3 sentidos.
2. A cabeça de trituração vertical é umas peças individuais que alonguem a luva possam se mover verticalmente pela roda do punho no lado direito.
3. A velocidade do eixo é controlada pelo único guiador com 20 etapas.
4. A caixa de engrenagens de alimentação é instalada na esquerda da base do worktable, com o motor de alimentação na parte traseira para obter uma velocidade de 15 etapas.
5. A caixa da operação da velocidade de alimentação é pendurada do lado direito do worktable, que é simétrico à caixa de engrenagens de alimentação, ele faz o movimento diferente do worktable.
6. Os guideways principais da máquina são tipo retangular com desgaste - medidas resistentes manter a precisão alta.
7. Com poder alto do eixo & escala de velocidade larga, a máquina pode fazer a alta velocidade que mói com as ferramentas duras da liga.
8. A máquina pode fazer fazer à máquina resistente com boa rigidez.
9. Instalado com sistema completo refrigerar & de lubrificação.
Configuração de produto
| Specifictions principais | Unidade | X5030C | X5036 | X5042 |
| Tamanho do Worktable | milímetro | 300×1250 | 360×1600 | 420×1800 |
| Entalhes de T (N×W×D) | milímetro | 3×14×63 | 3×18×80 | 3×18×90 |
| Rolamento máximo da carga do worktable | Quilograma | 250 | 500 | 800 |
| Curso longitudinal (manual/poder) X | milímetro | 800 | 1020/1000 | 1200/1180 |
| Curso transversal (manual/poder) Y | milímetro | 265 | 300/280 | 360/350 |
| curso vertical (manual/poder) Z | milímetro | 410 | 410/400 | 470/450 |
| Ângulo de Max.rotary da cabeça de trituração vertical | ±45° | ±45° | ±45° | |
| Diâmetro do mandril | milímetro | Ф22, Ф27 | Ф32 Ф40 | Ф32 Ф40 |
| Distância do centro do eixo à maneira vertical do guia | milímetro | 290 | 380 | 450 |
| Distância do centro do worktable à maneira vertical do guia | milímetro | 152 ~ 417 | 235 ~ 535 | 275 ~ 655 |
| Distância do nariz do eixo à superfície do worktable | milímetro | 60 ~ 470 | 60 ~ 460 | 40 ~ 510 |
| Atarraxamento do furo do eixo | 7:24 No.40 | 7:24 No.50 | 7:24 No.50 | |
| Curso da pena do eixo | milímetro | 70 | 75 | 85 |
| Etapas da velocidade do eixo | etapas | 12 | 18 | 18 |
| Escala de velocidade do eixo | r/min | 35 ~ 1600 | 30 ~ 1500 | 30 ~ 1500 |
| Etapas da velocidade de alimentação | etapas | 12 | 18 | 18 |
|
Escala de velocidade da alimentação (X/Y/Z) |
milímetro minuto |
15 ~ 800 15 ~ 800 6 ~ 270 |
15 ~ 750 15 ~ 750 5,7 ~ 280 |
22 ~ 1100 22 ~ 1100 8,3 ~ 410 |
| Escala de velocidade rápida da alimentação (X/Y/Z) |
milímetro minuto |
2100/2100/880 | 2250/2250/844 | 2400/2400/900 |
| Poder do motor principal | Quilowatt | 4 | 7,5 | 11 |
| Poder do motor de alimentação | Quilowatt | 0,75 | 1,5 | 3 |
| Dimensão da máquina | milímetro | 1750/1500/1800 | 2307/2067/2096 | 2522/2265/2432 |
| Dimensão do pacote | milímetro | 1660/1570/2180 | 2200/1770/2270 | 2450/2280/2460 |
| Peso da máquina | Quilograma | 1800 | 3370 | 4450 |
| Frequência da tensão | V/Hz | 380/50 | 380/50 | 380/50 |
